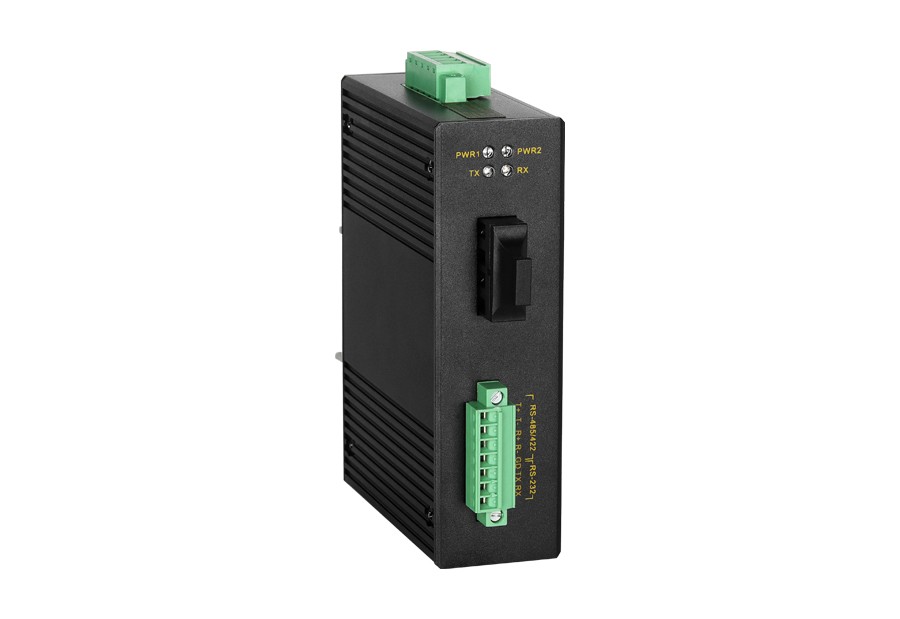

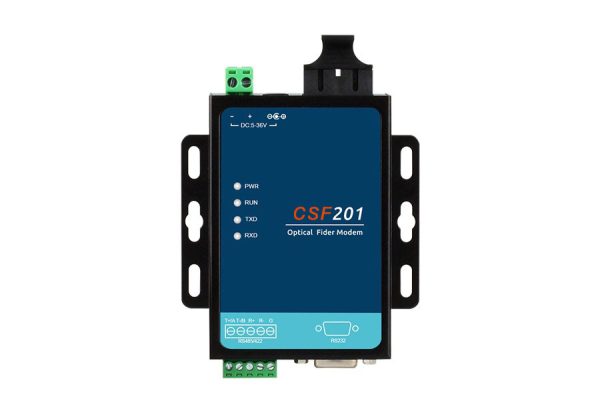

ตัวแปลงซีเรียลเป็นไฟเบอร์ซีรีส์ CSF201 ออกแบบมาเพื่อให้ส่งสัญญาณระยะไกลได้ผ่านพอร์ตซีเรียล RS232/485/422 จำนวน 1 พอร์ตผ่านไฟเบอร์ออปติกสำหรับไซต์อุตสาหกรรม ผลิตภัณฑ์นี้มีคุณลักษณะของ RS485/422 ที่รองรับการสื่อสารหลายเครื่องและการเชื่อมต่อเครือข่ายที่สะดวก ในเวลาเดียวกัน เนื่องจากใช้ไฟเบอร์เป็นสื่อในการส่งสัญญาณ จึงมีข้อดีคือมีแรงดันไฟฟ้าแยกสูง ป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า และป้องกันฟ้าผ่า เพื่อให้สามารถสื่อสารข้อมูลระยะไกลระหว่างคอมพิวเตอร์ อุปกรณ์ภายนอก หรือเครื่องมืออัจฉริยะที่ติดตั้งอินเทอร์เฟซซีเรียลมาตรฐานต่างกันได้ จำเป็นต้องแปลงอินเทอร์เฟซซีเรียลมาตรฐานซึ่งกันและกัน
ตัวแปลงซีรีส์ CSF201 มีการแปลงทรานซีฟเวอร์อัตโนมัติแบบไม่มีความล่าช้าภายใน วงจร I/O ที่เป็นเอกลักษณ์จะควบคุมทิศทางการไหลของข้อมูลโดยอัตโนมัติโดยไม่มีสัญญาณแฮนด์เชคใดๆ (เช่น RTS, DTR เป็นต้น) ทำให้มั่นใจได้ว่าวงจรนี้เหมาะสำหรับซอฟต์แวร์และฮาร์ดแวร์อินเทอร์เฟซที่ใช้งานอยู่เพื่อแก้ปัญหาความขัดแย้งระหว่างระยะทางการสื่อสารระยะไกล ความเร็วในการสื่อสารสูง และโหนดจำนวนมากและกระจัดกระจาย นอกจากนี้ยังช่วยแก้ปัญหาสัญญาณรบกวนแม่เหล็กไฟฟ้า สัญญาณรบกวนวงแหวนกราวด์ และความเสียหายจากฟ้าผ่า ทำให้ความน่าเชื่อถือ ความปลอดภัย และความลับของการสื่อสารข้อมูลดีขึ้นอย่างมาก
ในแง่ของส่วนประกอบหลัก ผลิตภัณฑ์ใช้โซลูชันการออกแบบคุณภาพระดับอุตสาหกรรมที่มีอัตราการส่งข้อมูล 300bps ถึง 115200bps ซึ่งสามารถสื่อสารระหว่างเครื่องควบคุมหลักได้ โดยสร้างเครือข่ายการสื่อสารระหว่างเครื่องหลายเครื่องระยะไกลแบบจุดต่อจุดหรือจุดต่อหลายจุดด้วยไมโครคอนโทรลเลอร์หรืออุปกรณ์ต่อพ่วงเพื่อให้สื่อสารตอบสนองระหว่างเครื่องหลายเครื่องได้
| แบบอย่าง | ||||
| แบบอย่าง | CSF201-ฉ | CSF201-เอฟจี | CSF201-F-เคจี | CSF201-F-KG-AD220 |
| อินเทอร์เฟซ | ||||
| พอร์ตซีเรียล | ประเภทอินเทอร์เฟซ: 1*RS232/485/422
บอดเรท: 300bps~115200bps วิธีการเชื่อมต่อ: บล็อกเทอร์มินัล (พอร์ต RS232 สำหรับ MWF201-F อยู่ใน DB9F) โหนด: RS485 รองรับ 128 โหนด การควบคุมทิศทาง: ระบุทิศทางการไหล RS485 โดยอัตโนมัติ การป้องกันอินเทอร์เฟซ: ESD ระดับ 4, ระดับไฟกระชาก 3 |
|||
| พอร์ตไฟเบอร์ | ประเภทอินเทอร์เฟซ: พอร์ตไฟเบอร์ 1 พอร์ต, ST/SC/FC เสริม
ระยะการส่งข้อมูล: โหมดหลายโหมด 2 กม., โหมดเดี่ยว 20 กม. (40/60/100 กม. เสริม) ความยาวคลื่นในการส่ง: โหมดหลายโหมด 850nm/1310nm หรือโหมดเดียว 1310nm/1550nm เป็นทางเลือก ประเภทไฟเบอร์: ไฟเบอร์หลายโหมด 62.5/125μm หรือ 50/125μm, ไฟเบอร์โหมดเดียว 9/125μm กำลังแสงและความไว: ≥-8dBm, ≤-20dBm (ดูรายละเอียดได้จากโมดูลออปติกประเภทต่างๆ) อัตราข้อผิดพลาดบิต: ≤10-9 |
|||
| ไฟ LED แสดงสถานะ | ไฟแสดงสถานะพลังงาน, ไฟแสดงสถานะการทำงาน (เฉพาะ MWF201-F), ไฟแสดงสถานะเครื่องรับส่งสัญญาณพอร์ตซีเรียล | |||
| แหล่งจ่ายไฟ | ||||
| แรงดันไฟฟ้าขาเข้า | DC9~36โวลต์ | กระแสตรง5~30โวลต์ | กระแสตรง5~36โวลต์ | ไฟ AC85~264V/ไฟ DC110~370V |
| กระแสไฟฟ้าทำงาน | น้อยกว่า 20 มิลลิแอมป์ | น้อยกว่า 20 มิลลิแอมป์ | น้อยกว่า 20 มิลลิแอมป์ | น้อยกว่า 5 มิลลิแอมป์ |
| การเชื่อมต่อ | บล็อกเทอร์มินัล | |||
| ลักษณะทางกายภาพ | ||||
| ขนาด | 96×90×26 มม. | 103×72×34 มม. | 118×86×35 มม. | 108×124×34 มม. |
| การติดตั้ง | ติดผนัง | ติดตั้งง่ายบนราง DIN 35 มม. | ||
| น้ำหนัก | ประมาณ 0.25กก. | ประมาณ 84กรัม | ประมาณ .38กก. | ประมาณ 0.27กก. |
| สภาพแวดล้อมการทำงาน | ||||
| อุณหภูมิการทำงาน | -40℃~+85℃ | -20℃~+75℃ | -40℃~+85℃ | -20℃~+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~+85℃ | |||
| ความชื้นสัมพัทธ์ | 5%~95% (ไม่ควบแน่น) | |||
| มาตรฐานอุตสาหกรรม | ||||
| การรับรอง | CE, FCC, RoHS | |||
| เวอร์ชัน | อัปเดต | ดาวน์โหลด |
|---|---|---|
| เวอร์ชัน 1.0 | 2025-03-03 |
พีดีเอฟ
(269.37 กิโลไบต์)
|
| รุ่นมาตรฐาน | พอร์ต RS232/485/422 | พอร์ตไฟเบอร์ | การติดตั้ง | แรงดันไฟฟ้าขาเข้า |
| CSF201-F(ชาย/หญิง) | 1 | 1 | ติดผนัง
(เปลือกโลหะ) |
DC9~36โวลต์ |
| CSF201-F(ชาย/หญิง)-G | 1 | 1 | ราง DIN
(อดัม เชลล์) |
กระแสตรง5~30โวลต์ |
| CSF201-F(ชาย/หญิง)-K | 1 | 1 | การ์ดปลั๊กอิน | DC5V |
| CSF201-F(ม/ส)-กก. | 1 | 1 | ราง DIN
(เปลือกโลหะ) |
กระแสตรง5~36โวลต์ |
| CSF201-F(ม/ส)-KG-AD220 | 1 | 1 | ราง DIN
(เปลือกโลหะ) |
ไฟ AC85~265V/
กระแสตรง110~370โวลต์ |
