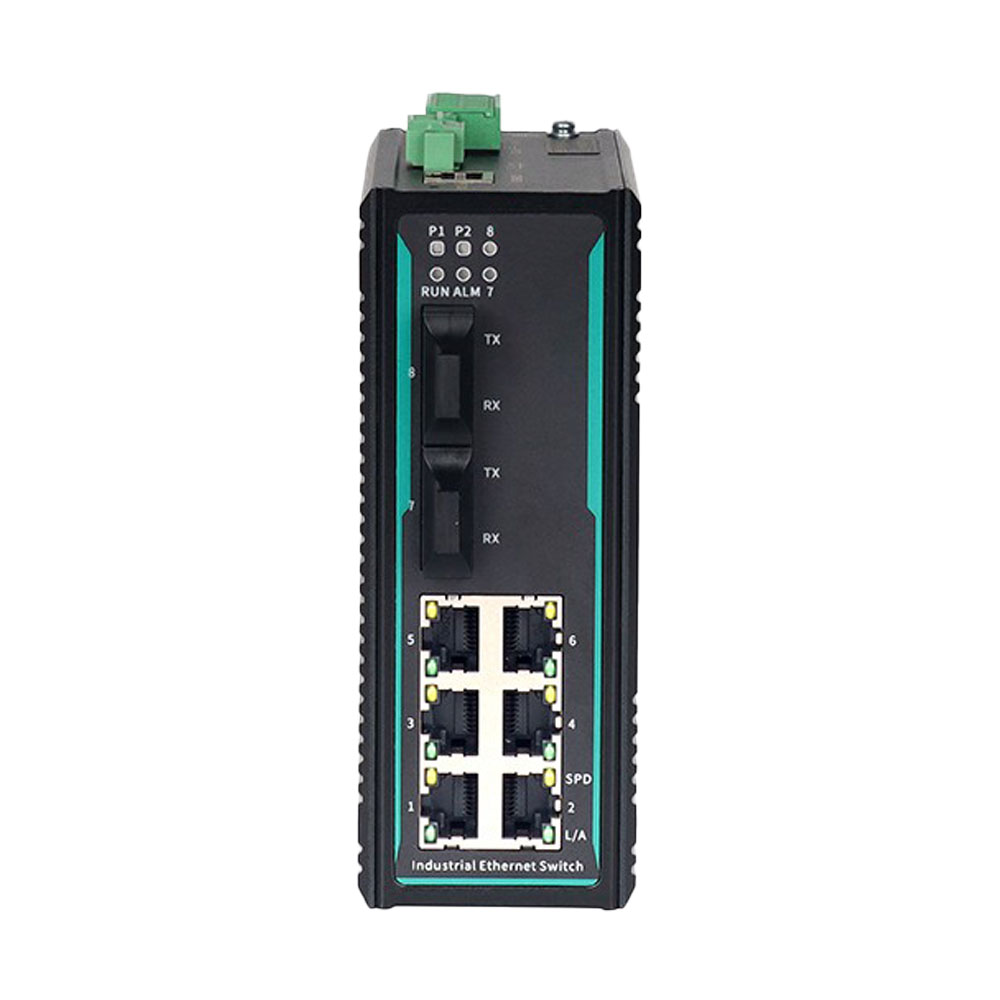

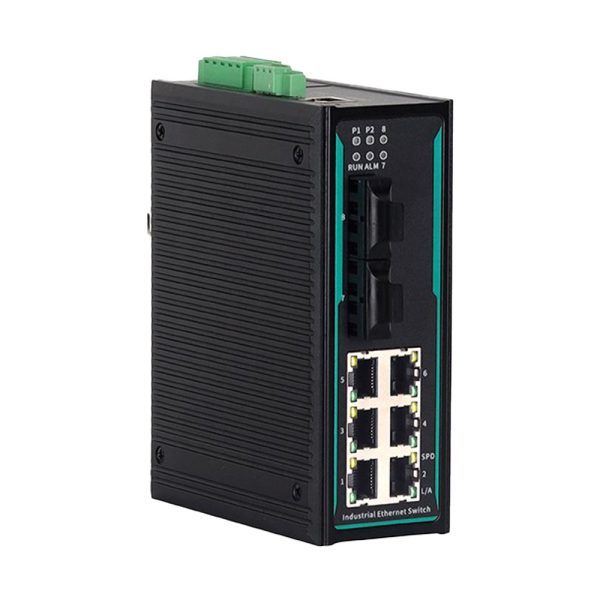

CIEN6208-2F é um switch Ethernet industrial gerenciável de 100M, com trilho DIN e camada 2, de 8 portas, especialmente projetado e desenvolvido para aplicações de redes de comunicação industrial. Esta série de produtos oferece interfaces Ethernet de 8x100M, que suportam 8 portas de cobre 10/100M, 2 portas de fibra de 100M + 6 portas de cobre 10/100M ou 4 portas de fibra de 100M + 8 portas de cobre 10/100M. Adota um mecanismo de armazenamento e encaminhamento, possui potentes recursos de processamento de largura de banda, soluciona automaticamente erros de pacotes de dados, reduz falhas de transmissão e suporta facilmente redes de 100M.
O produto adota componentes de nível industrial, com design de sistema de alto padrão e controle de produção, instalação em trilho DIN padrão de 35 mm, estrutura de liga de alumínio de alta resistência, dissipação de calor durável, sem ventoinha e eficiente, ampla faixa de temperatura de -40℃ a +85℃, design de proteção industrial de alto padrão, capaz de se adaptar a uma variedade de ambientes operacionais adversos.
O CIEN6208-2F suporta funções de gerenciamento de rede WEB e vários protocolos de rede, como MW-Ringv1/v2, ERPS, STP/RSTP, VLAN, QoS, agregação estática, IGMP Snooping, 802.1X, ACL, SNMP, LLDP, espelhamento de porta, diagnóstico de rede, alarme e atualização on-line do sistema, etc., o que pode melhorar o desempenho da rede, a confiabilidade e a segurança para atender às necessidades de várias redes complexas.
Os produtos passaram por rigorosos testes funcionais, de alta e baixa temperatura, segurança e compatibilidade eletromagnética (EMC) para atender a redes complexas e ambientes industriais adversos. Podem ser amplamente utilizados em energia integrada, cidades inteligentes, transporte ferroviário, transporte inteligente, fábricas inteligentes, automação industrial, entre outros.
Características do produto
| Programas | |
| Trocando | Suporte à configuração de porta, limite de velocidade de porta, agregação de porta estática
Suporte a porta VLAN, 802.1Q VLAN Suporte ao envelhecimento do endereço MAC e à vinculação estática de endereço MAC unicast |
| Redundância | Suporte à tecnologia de rede em anel privada MW-Ring/MW-RingV2
Suporte RSTP, compatível com STP Suporte ERPS |
| Multidifusão | Suporte a espionagem IGMP
Suporte a multicast estático |
| Gestão de Segurança | Suporte ao controle de acesso WEB
Suporte ACL, filtra dados da camada L2-L4 Suporte à autenticação de porta 802.1X, banco de dados Radius Suporte a alarmes e registros de e-mail |
| Gestão e Manutenção | Suporte QoS, SNMP v1/v2c, LLDP
Suporte a espelhamento de porta, Ping Suporte ao gerenciamento de usuários com diferentes permissões, registros do sistema, sincronização de horário local ou de rede Suporte para reinicialização on-line, restauração de configurações de fábrica, atualização do sistema, upload/download de arquivos de configuração Suporte ao gerenciamento unificado de software de computador superior |
| Capacidade de troca | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do painel traseiro | 2 Gbps |
| Tamanho do cache | 1 Mbit |
| Tamanho da tabela MAC | 2K |
| Interface | |
| Porta de fibra 100M | 2 opções de portas de fibra 100Base-FX, conectores SC/FC/ST de 100 M são opcionais, a distância de transmissão suporta fibra dupla multimodo de 1310 nm de 2 km ou fibra dupla monomodo de 1310 nm de 20 km opcional (40/60/80/100 km opcional) |
| Porta de cobre 100M | 6 portas RJ45 de detecção automática ×10/100Base-T(X), suporte total/metade
duplex e auto MDI/ MDI-X |

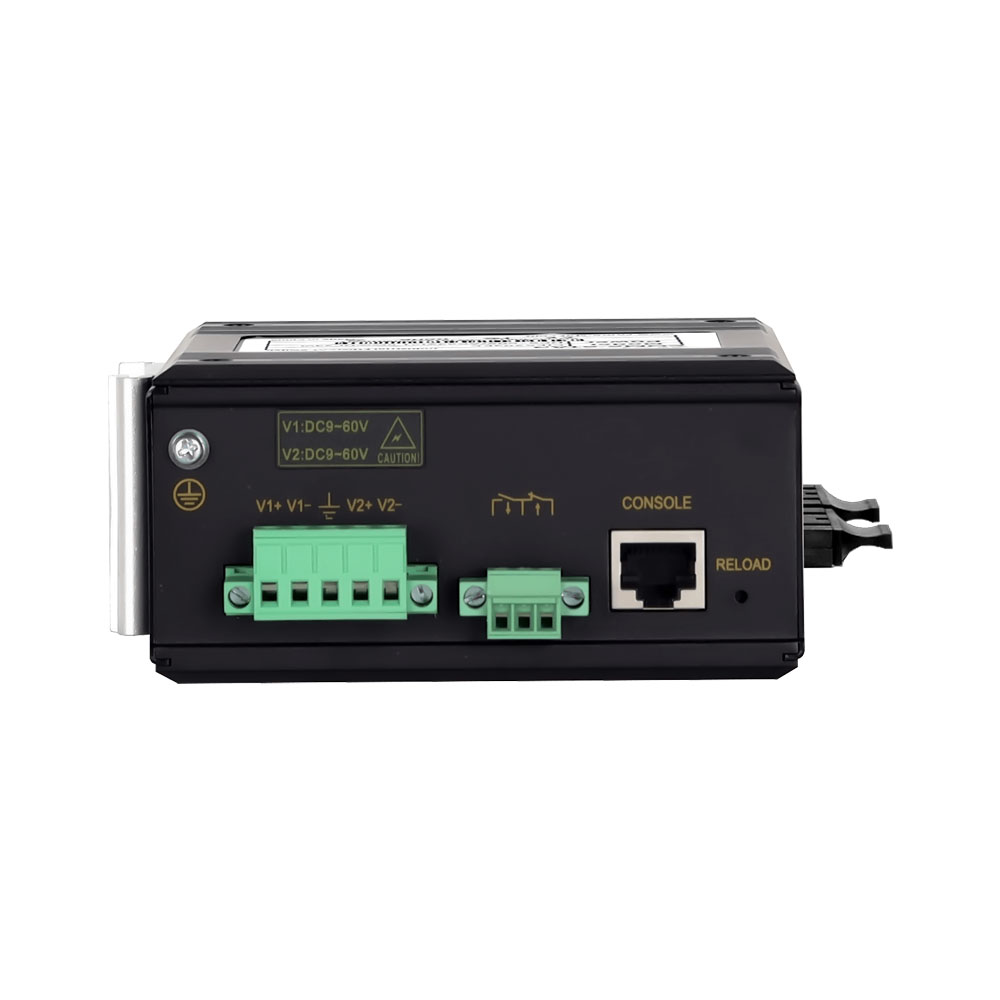

| Relé | 1 saída de alarme de relé, bloco de terminais de bloqueio de passo de 6 pinos e 5,08 mm, 2 posições de relé |
| Console | 1* porta CONSOLE, porta serial RS-232 com um conector RJ-45 |
| Botão | Redefinição de fábrica |
| Indicador | Indicador de energia,
Indicador de status, Indicador de velocidade da porta de cobre e status da conexão, Indicador de porta de fibra |
| Fonte de energia | |
| Entrada de energia | Modelos DC: DC12V-48V, entrada de alimentação dupla, sem polaridade
Modelos CA: CA 85 V ~ 264 V (47 ~ 63 Hz) / CC 110 V ~ 370 V |
| Consumo de energia | Modelo DC:＜5W@DC24V
Modelo CA: <6W@AC220V |
| Conexão | Blocos de terminais de 6 pinos com passo de 5,08 mm |
| Proteção de energia | Proteção contra sobretensão e sobrecorrente |
| Características físicas | |
| Dimensão | 140 × 54 × 110,4 mm (clipe de montagem em trilho DIN excluído) |
| Instalação | Montagem em trilho DIN de 35 mm |
| Código IP | Invólucro de liga de alumínio forte,
IP40 |
| Peso | Cerca de 0,6 kg |
| Ambiente de trabalho | |
| Temperatura de operação | Modelo DC: -40℃~+85℃
Modelo CA: -40℃~+75℃ |
| Temperatura de armazenamento | -40℃~+85℃ |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| Proteção EMC | IEC 61000-4-2 (ESD): Nível 4
IEC 61000-4-5 (Surto): Nível 3 *Portas Ethernet suportam proteção contra surtos de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, RoHS, FCC |
| Versão | Atualizar | Download |
|---|---|---|
| V1.0 | 2025-04-22 |
PDF
(295,12 KB)
|
| Modelo Padrão | 100 milhões
Porta de fibra |
100 milhões
Porto Combo |
Tensão de entrada |
| CIEN6208 | / | 8 | DC9V-60V duplo |
| CIEN6208-2F | 2 | 6 | |
| CIEN6208-4F | 4 | 4 | |
| CIEN6208-AD220 | / | 8 | Único AC85V-264V ou DC110V-370V |
| CIEN6208-2F-AD220 | 2 | 6 | |
| CIEN6208-4F-AD220 | 4 | 4 |
