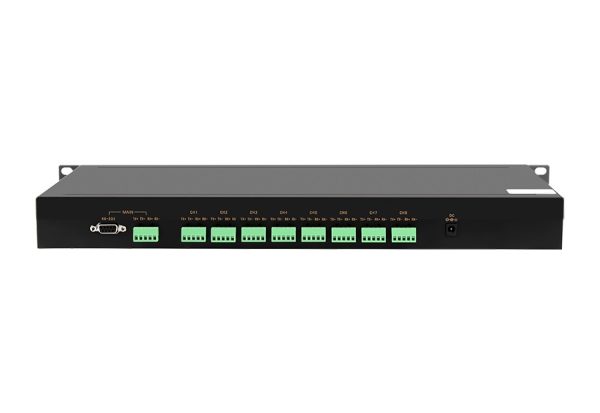

CSE485-HUB8 is a rack-mount serial port full-isolation hub converter that supports bidirectional transparent conversion between 1xRS232/485/422 master station and 8xRS485/422 slave stations. It can improve the RS485 bus structure, increase the load capacity and transmission distance of RS485. It supports DC5V power input and rack-mounting installation method to meet the needs of various industry. It provides a RS-485 star connection mode, which can bring great convenience to network layout. The fanless and low-power hardware design supports a wide temperature range of -40 ℃ to+85 ℃, suitable for various harsh industrial environments. It can be widely used in indoor and outdoor serial field-bus systems.
| Interface | |
| Seriel port | Standard: Overholder EIA RS232, RS485 og RS422 standarder
Antal porte: 1 masterstation RS232/485/422 og 8 slavestationer RS485/422 RS232 signalben: TX, RX, GND RS485/422 signalben: TX+, RX+, TX-, RX- Baudhastighed: 300bps~115200bps Kommunikationsafstand: 1,2 km (19200 bps), jo højere hastighed, desto kortere afstand Belastningskapacitet: Hver RS485/422-station understøtter 128 noder, der poller Retningskontrol: RS485 dataflowretningsautomatisk genkendelse, automatisk videresendelse med nul forsinkelse Tilslutningsmetode: RS232: DB9M, RS485/422: 4-benet klemrække Portbeskyttelse: 15kV statisk beskyttelse og 600W/ms lynbeskyttelse Optisk isolation: 2,5 kV mellem master/slave- og slave/slave-stationerne |
| Status LED | Power LED, data sende LED, data modtagelse LED |
| Strømforsyning | |
| Indgangsspænding | DC5V |
| Strømforbrug | <2W@DC5V (fuld belastning) |
| Forbindelse | DC-rundstikkontakt |
| Fysiske egenskaber | |
| Dimensioner | 482,6 × 44 × 210 (mm) (inklusive monteringsbeslag) |
| Installationer | Standard 19-tommer 1U rackmontering |
| IP-kode | IP40 |
| Vægt | Omkring 2,5 kg |
| Arbejdsmiljø | |
| Driftstemp | -40℃~+85℃ |
| Opbevaringstemp | -40℃~+85℃ |
| Relativ luftfugtighed | 5%~95% (ikke-kondenserende) |
| Standard model | Hovedstation RS232/485/422 | Slavestation RS485/422 | Strømspænding |
| CSE485-HUB8 | 1 | 8 | DC5V |
