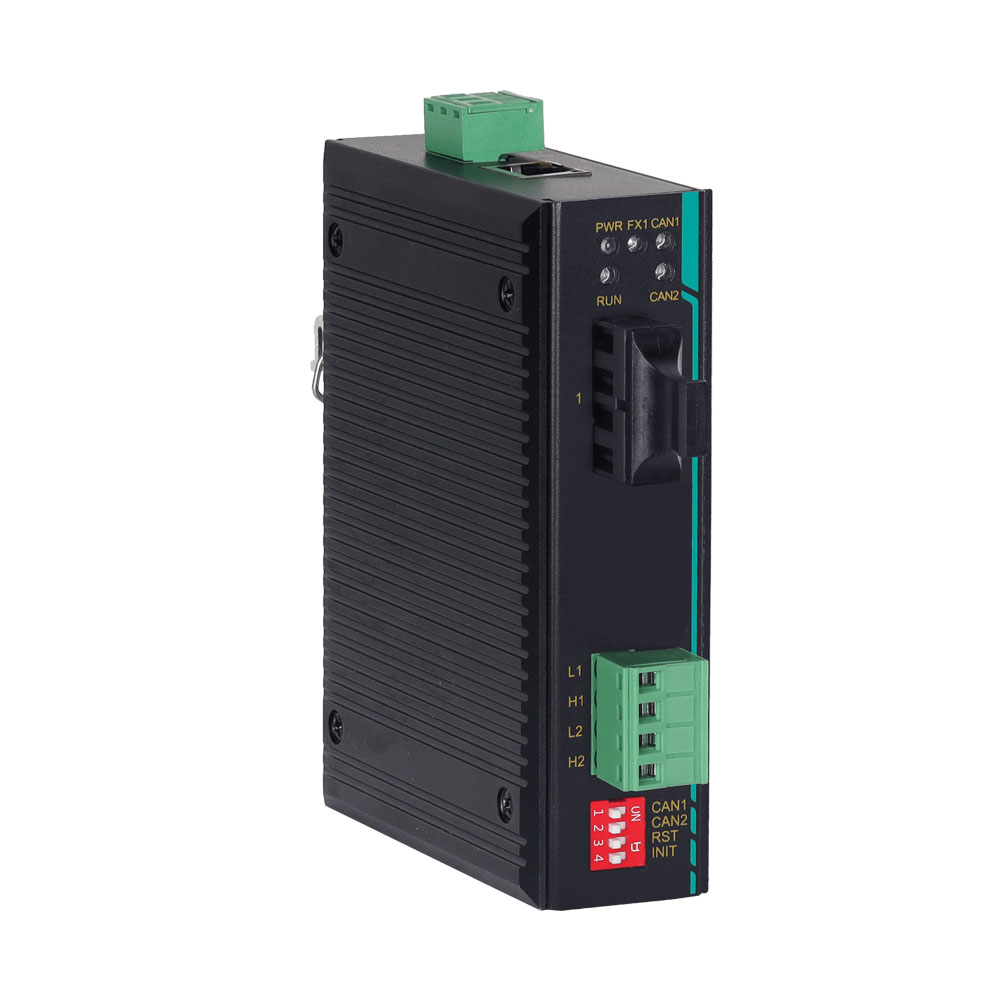

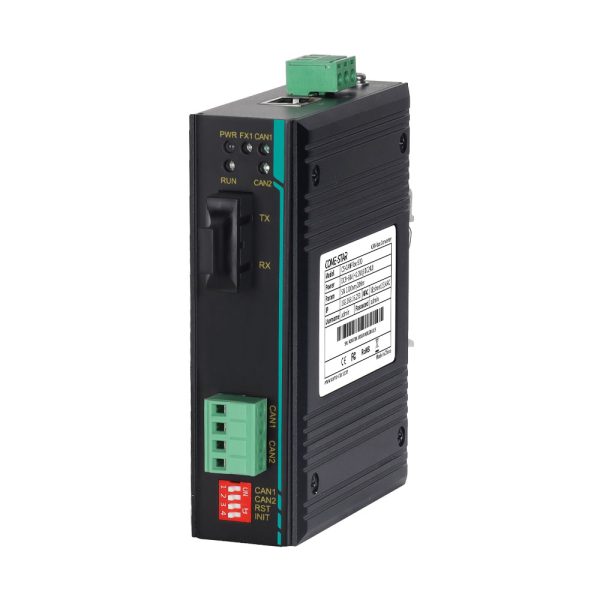

CS-CANFiber500, CAN'dan SFP'ye ve CAN'dan Ethernet'e dönüşüm yapabilen bir CAN-bus'tan Ethernet fiber Din-ray CAN sunucusudur. CAN veri yollarının iletim mesafesini uzatır ve bir ağ üzerinden merkezi yönetime olanak tanır. Bu ürün 1x100M Ethernet portu ve 2xCAN portu sağlar ve AC85264V / DC110370V AC veya DC9~60V DC dahil olmak üzere birden fazla güç girişi seçeneğini destekler.
The product is designed with high-quality components, adheres to high standards in system design and production control, and can be easily installed on a 35mm standard DIN rail. It features a robust and durable high-strength metal casing, fanless heat dissipation, and can operate in a wide temperature range from -40°C to +85°C. With its high-standard industrial protection design, it can adapt to various challenging working environments, ensuring stable communication performance.
CS-CANFiber500, CAN/ağ çalışma modları, CAN istatistikleri, ağ adresleri, ağ tanılamaları, kullanıcı parolaları, sistem bilgileri ve sistem yönetimi dahil olmak üzere web yapılandırması aracılığıyla çeşitli ağ yönetim işlevlerini destekler. Ayrıca UDP, TCP İstemcisi, TCP Sunucusu, UDP çoklu yayını gibi birden fazla dönüştürme modunu destekler, CAN'dan Ethernet protokol dönüşümüne olanak tanır, CAN veri yolu ağlarını Ethernet ağlarına bağlar.
Ürün, işlevsellik, sıcaklık uçları, güvenlik standartları ve EMC uyumluluğu açısından zorlu testlerden geçmiştir ve bu sayede karmaşık ağ uygulamaları ve zorlu endüstriyel ortamlar için uygundur.
Ürün Özellikleri
| Yazılım | |
| CAN Çalışma Modu | UDP, TCP İstemcisi, TCP Sunucusu, UDP çoklu yayın modlarını destekler
Normal modu, geri döngü modunu ve yalnızca dinleme modunu destekler Destek paketi/çerçeve sayısı, paket/çerçeve aralıkları CAN ID filtrelemeyi destekleyin |
| Sistem Yönetimi | CAN veri istatistiklerini, statik IP yapılandırmasını, Ping işlevselliğini ve kullanıcı parola yönetimini destekler
Çevrimiçi yeniden başlatmayı, fabrika ayarlarına sıfırlamayı, sistem yükseltmelerini ve yapılandırma dosyası yükleme/indirmeyi destekler |
| Geçiş | |
| Arka Panel Bant Genişliği | 1.2Gbps |
| Arabellek Boyutu | 768kbit |
| MAC Tablo Boyutu | 2 bin |
| Arayüz | |
| 100M Fiber Bağlantı Noktası | 1*100Base-FX fiber portu, tek modlu/çok modlu, SC/FC/ST konnektörlerini, seçilebilir dalga boyunu ve iletim mesafesini destekler |
| OLABİLMEK | Standart: CAN 2.0A ve CAN 2.0B protokolleriyle uyumludur
Arayüz Sayısı: 2*CAN Bağlantı Yöntemi: 5-pin 5.08mm pitch terminal blokları Baud Hızı: 5kbps ile 1000kbps arasında seçilebilir Sonlandırma Direnci: Dahili 120Ω sonlandırma direnci, dip anahtarları aracılığıyla ayarlanabilir İzolasyon Koruması: 3kVDC izolasyon |
| Ethernet yönetim portu | 1*10/100Base-T(X) otomatik algılama 100M RJ45 Ethernet portu, MDI/MDI-X bağlantısını destekler (sadece cihaz yönetimi için, normal iletişim için değil) |
| DIP Anahtarı | CAN sonlandırma direnci, yeniden başlatma, fabrika ayarlarına sıfırlama |
| Durum LED'i | Güç göstergesi, çalışma göstergesi, fiber port göstergesi, CAN göstergesi |
| Güç Kaynağı | |
| Giriş Voltajı | DC Modeli: DC9~60V, polarize olmayan
AC Modeli: AC85~264V (Frekans: 47~63Hz) veya DC110~370V |
| Güç Tüketimi | ＜2.2W@DC24V(tam yük) |
| Bağlantı | 3-pin 5.08mm aralıklı terminal bloğu |
| Fiziksel Özellikler | |
| Boyutlar | 118×35×88 mm (DIN ray montaj klipsi hariç) |
| Kurulumlar | 35mm standart DIN rayı |
| IP Kodu | IP40 |
| Ağırlık | 0,4 kg |
| Çalışma Ortamı | |
| Çalışma Sıcaklığı | -40℃~+85℃ |
| Depolama Sıcaklığı | -40℃~+85℃ |
| Bağıl nem | 5%~95% (yoğuşmasız) |
| Endüstri Standardı | |
| EMC | IEC 61000-4-2 (ESD – Elektrostatik Deşarj):
Temas deşarjı: ±6kV Hava deşarjı: ±8kV IEC 61000-4-5 (Dalgalanma): Güç kaynağı, ağ bağlantı noktası, CAN: Ortak mod ±2kV, Diferansiyel mod ±1kV IEC 61000-4-4 (EFT – Elektriksel Hızlı Geçişler): Güç kaynağı: ±2kV İletişim portu: ±2kV |
| Sertifikasyon | CE, FCC, RoHS |
| Standart Model | 100M Fiber Bağlantı Noktası | OLABİLMEK | Giriş Voltajı |
| CS-CANFiber500-F(M/S) | 1 | 2 | DC9~60V |
| CS-CANFiber500-F(M/S)-AD220 | 1 | 2 | AC85~264V/DC110~370V |
