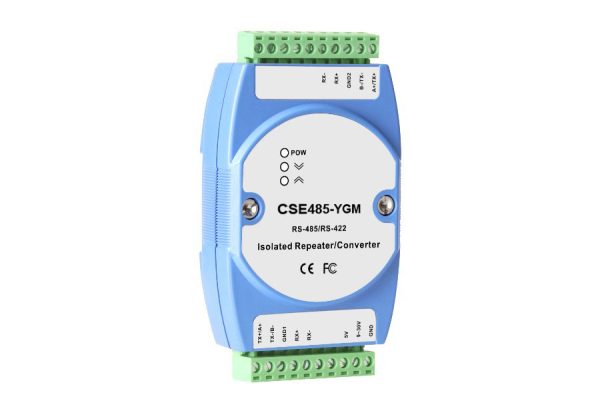

CSE485-YGM трехтерминальный изоляционный высокоскоростной изоляционный повторитель может усиливать сигнал последовательного порта RS485/422, увеличивать дальность передачи последовательного порта и количество сетевых терминалов. Наибольшее расстояние ретрансляции может достигать 1,2 км, а последовательный порт соответствует стандартам EIA/TIA RS485 и RS422. Он способен обеспечивать изоляцию до 2500 В среднеквадратичного значения, антистатическую и молниезащиту, что может повысить надежность и стабильность системы связи. Он поддерживает точку-многоточку и может подключать до 128 терминальных устройств RS485/422. Он использует схемы ввода-вывода для автоматического управления направлением потока данных, устраняя необходимость в настройках перемычек сигнала квитирования и обеспечивая соответствие существующему программному обеспечению связи и интерфейсному оборудованию. Аппаратное обеспечение имеет низкое энергопотребление и широкую температурную конструкцию, а также имеет высокую и низкую температурную устойчивость. Он может стабильно работать в температурной среде от -40 ℃ до +85 ℃. Его можно широко использовать в двигателях, трансформаторах, реле и другом оборудовании, а также он может выйти из строя во время удара молнии.
| Интерфейс | |
| Последовательный порт | Стандарт: Соответствует стандартам EIA RS485, RS422
Количество интерфейсов: 1 RS485/422 на 1 RS485/422 Сигнал RS485/422: A+/TX+, B-/TX-, GND, RX+, RX- Скорость передачи данных: 300 бит/с~115200 бит/с Нагрузочная способность: поддерживает опрос 128 узлов Расстояние связи: расстояние ретрансляции более 1,2 км (19200 бит/с) Метод подключения: 10-контактная клеммная колодка с шагом 5,08 мм Защита интерфейса: 15 кВЭлектростатическая защита, 600 Вт/мс молниезащита Фотоэлектрическая изоляция: 2,5 кВ |
| Светодиод состояния | Индикатор питания
Индикатор отправки данных через последовательный порт Индикатор приема данных последовательного порта |
| Источник питания | |
| Входное напряжение | DC5V или DC9~30V с изоляцией |
| Рабочий ток | ＜20мА |
| Связь | 10-контактная клеммная колодка с шагом 5,08 мм, 3-контактная для питания |
| Размеры | 103×72×34 мм (без крепежного зажима на DIN-рейку) |

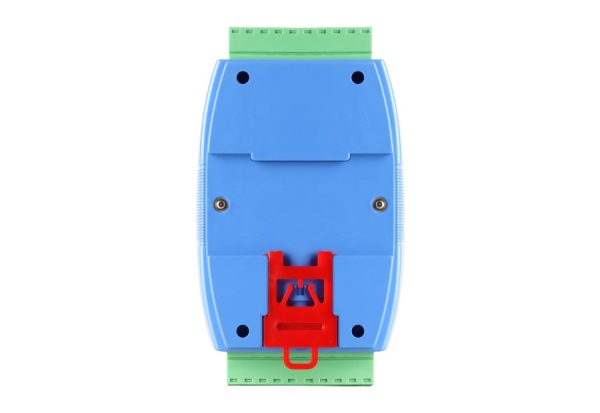

| Установки | Простая установка на 35-мм DIN-рейки |
| Масса | Около 82 г |
| Рабочая среда | |
| Рабочая температура | -40℃~+85℃ |
| Температура хранения | -40℃~+85℃ |
| Относительная влажность | 5%~95%(без конденсации) |
| Промышленный стандарт | |
| Сертификация | CE, FCC, RoHS |
| Версия | Обновлять | Скачать |
|---|---|---|
| В1.0 | 2025-03-03 |
PDF
(205,91 КБ)
|
| Стандартная модель | Режим преобразования | Скорость передачи | Изоляционная защита | Источник питания |
| CSE485-YGM | RS485/422 в RS485/422 | 300бит/с~115200бит/с | 3-контактная изоляция | DC5V или DC9~30V |
