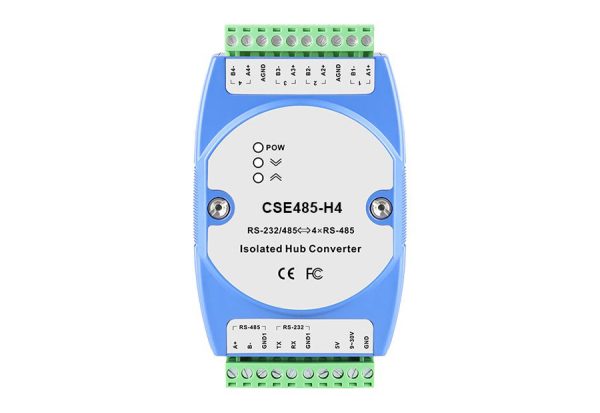

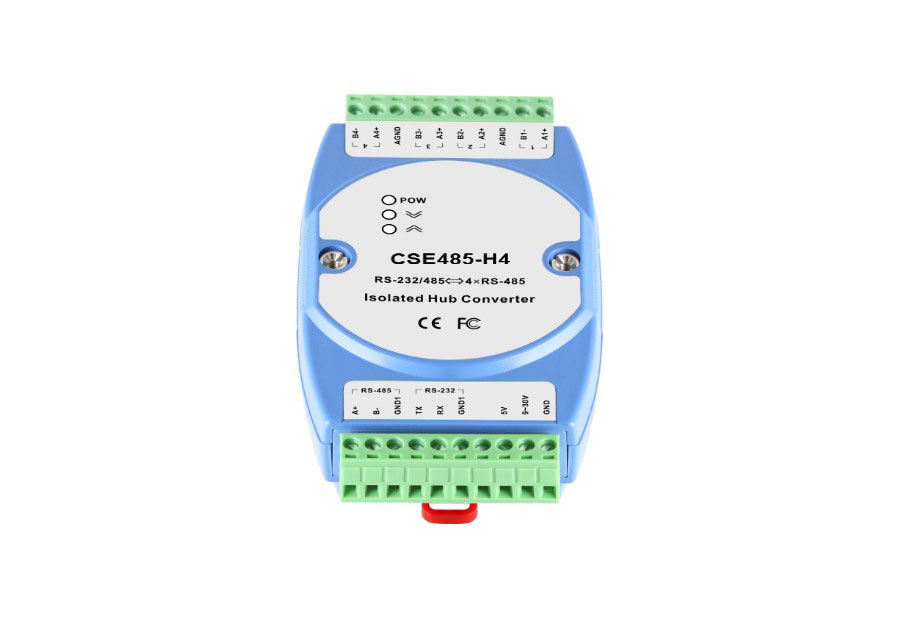

CSE485-H4 is a DIN-rail serial port isolation hub converter that supports bidirectional transparent conversion between 1xRS232/485 master station and 4xRS485 slave stations. It can improve the RS485 bus structure, increase the load capacity and transmission distance of RS485. It supports DC5V or DC9-30V power input and standard DIN-rail installation method to meet the needs of various industry. It provides a RS-485 star connection mode, which can bring great convenience to network layout. The fanless and low-power hardware design supports a wide temperature range of -40 ℃ to+85 ℃, suitable for various harsh industrial environments. It can be widely used in indoor and outdoor serial field-bus systems.
| Интерфейс | |
| Последовательный порт | Standard: Compliant with EIA RS232 and RS485 standards
Number of port: 1 master station RS232/485 and 4 slave stations RS485 RS232/485 signals: A+, B -, GND, TX, RX RS485 signals: A+, B -, AGND Скорость передачи данных: 300 бит/с~115200 бит/с Communication distance: 1.5km (9600bps), the higher the rate, the shorter the distance Load capacity: Each RS485 station supports 128 nodes polling Direction control: RS485 data flow direction auto recognition, zero delay auto forwarding Connection method: Two 5.08mm pitch 10-pin terminal blocks Защита портов: статическая защита 15 кВ и молниезащита 600 Вт/мс Оптическая изоляция: 2,5 кВ |
| Светодиод состояния | Светодиод питания, светодиод отправки данных, светодиод приема данных |
| Источник питания | |
| Входная мощность | DC5V или DC9~30V |
| Рабочий ток | <20mA |
| Связь | 10-контактная клеммная колодка с шагом 5,08 мм, 3 контакта для питания |
| Физические характеристики | |
| Размеры | 103×72×34(mm)(DIN rail mounting clip excluded) |

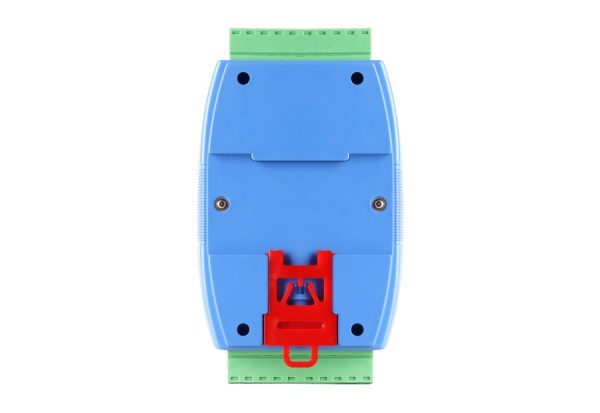

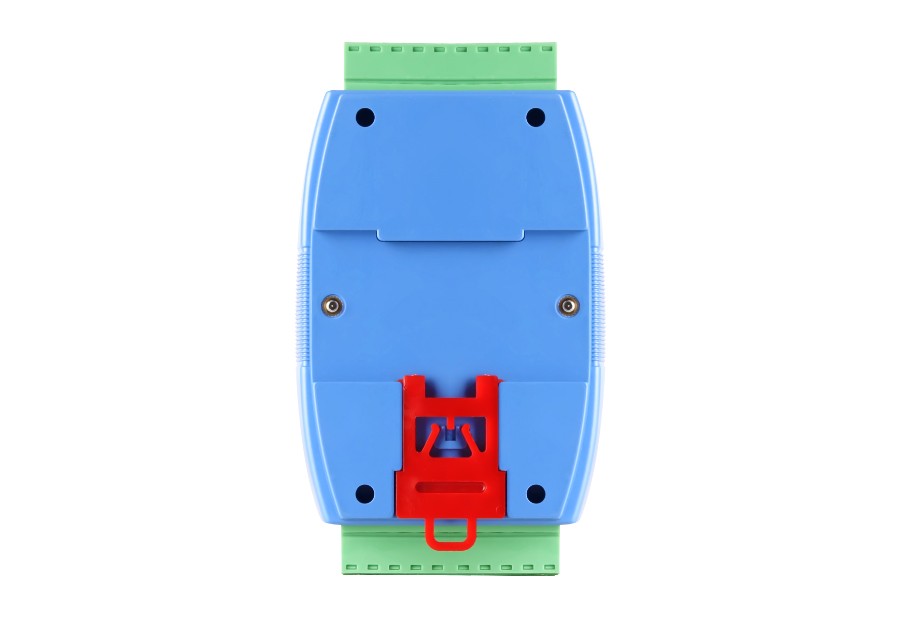

| Установки | Простая установка на 35-мм DIN-рейки |
| Масса | About 0.14kg |
| Рабочая среда | |
| Рабочая температура | -40℃~+85℃ |
| Температура хранения | -40℃~+85℃ |
| Относительная влажность | 5%~95% (без конденсации) |
| Стандартная модель | Master Station RS232/485 | Slave Station RS485 | Напряжение питания |
| CSE485-H4 | 1 | 4 | DC5V или DC9~30V |
