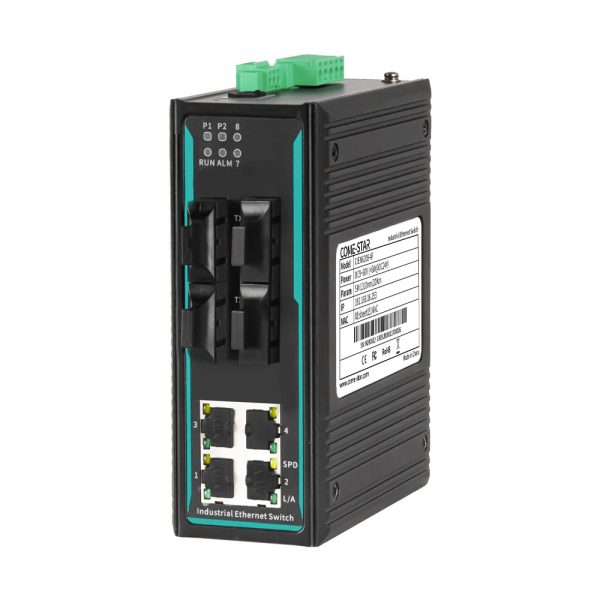

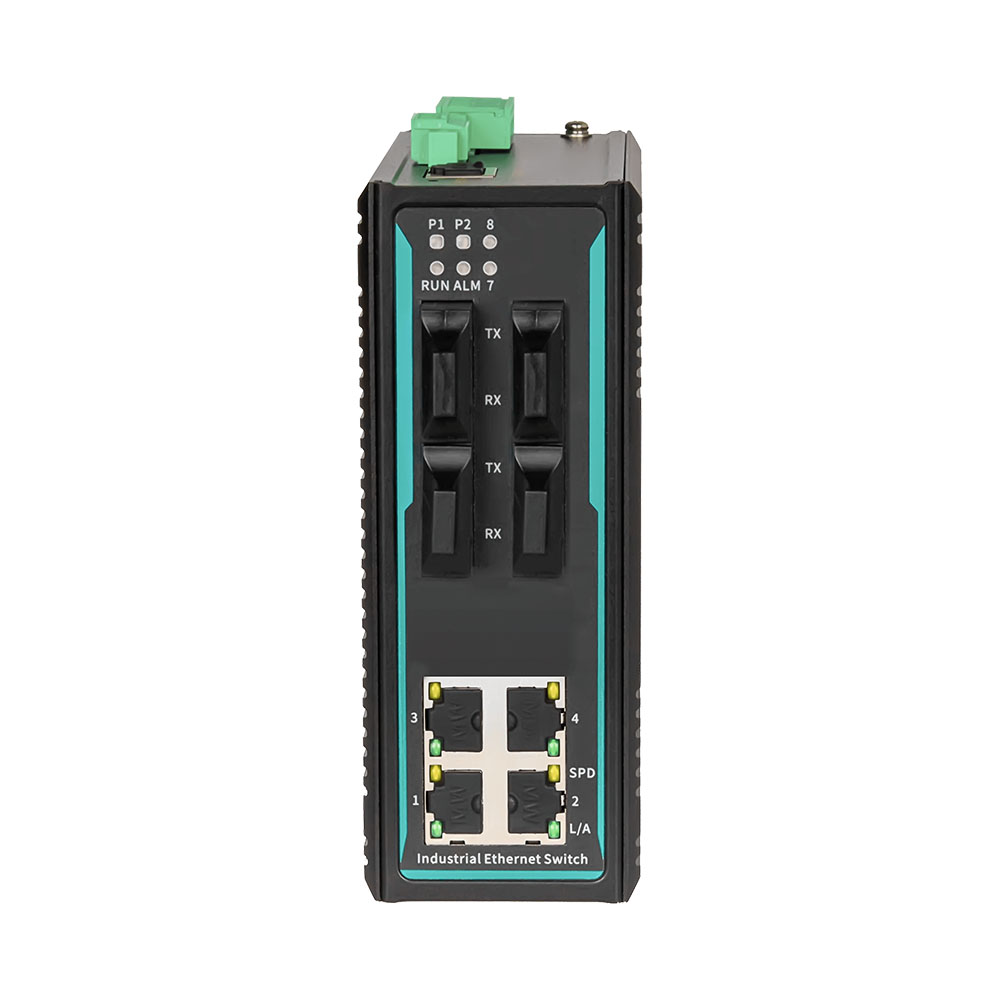

CIEN6208-4F is an 8-port Layer 2 100M managed DIN-Rail industrial Ethernet switch specially designed and developed for industrial communication network applications. This series of products provides 8x100M Ethernet interfaces, which support 4×10/100M copper ports and 4x100M fiber ports. It adopts a store-and-forward mechanism, has strong bandwidth processing capabilities, automatically troubleshoots data packet errors, reduces transmission failures, and easily supports 100M networks.
Изделие изготовлено из компонентов промышленного класса, имеет высококачественную конструкцию системы и контроль производства, монтируется на стандартную DIN-рейку 35 мм, имеет корпус из высокопрочного алюминиевого сплава, отличается долговечностью, отсутствием вентилятора и эффективным рассеиванием тепла, широким диапазоном температур от -40 ℃ до +85 ℃, имеет высококачественную промышленную конструкцию защиты, может адаптироваться к различным суровым условиям эксплуатации.
CIEN6208-4F поддерживает функции управления сетью WEB и несколько сетевых протоколов, таких как MW-Ringv1/v2, ERPS, STP/RSTP, VLAN, QoS, статическое агрегирование, IGMP Snooping, 802.1X, ACL, SNMP, LLDP, зеркалирование портов, диагностику сети, онлайн-обновление сигнализации и системы и т. д., что позволяет повысить производительность сети, надежность и безопасность для удовлетворения потребностей различных сложных сетей.
Продукция прошла строгие функциональные, высоко- и низкотемпературные испытания, испытания на безопасность и электромагнитную совместимость для соответствия сложным сетям и суровым промышленным условиям. Она может широко использоваться в интегрированной энергетике, умных городах, железнодорожном транспорте, интеллектуальном транспорте, умных фабриках, промышленной автоматизации и т. д.
Характеристики продукта
| Программное обеспечение | |
| Переключение | Поддержка конфигурации портов, ограничения скорости портов, статического агрегирования портов
Поддержка порта VLAN, 802.1Q VLAN Поддержка устаревания MAC-адресов и статической привязки MAC-адресов к одноадресной рассылке |
| Избыточность | Поддержка технологии частной кольцевой сети MW-Ring/MW-RingV2
Поддержка RSTP, совместимость с STP Поддержка ERPS |
| Многоадресная передача | Поддержка отслеживания IGMP
Поддержка статической многоадресной рассылки |
| Управление безопасностью | Поддержка контроля доступа через WEB
Поддержка ACL, фильтрация данных уровней L2-L4 Поддержка аутентификации порта 802.1X, база данных Radius Поддержка тревожных сообщений и журналов электронной почты |
| Управление и обслуживание | Поддержка QoS, SNMP v1/v2c, LLDP
Поддержка зеркалирования портов, Ping Поддержка управления пользователями с различными разрешениями, системными журналами, синхронизацией локального времени или сетевого времени. Поддержка онлайн-перезагрузки, восстановления заводских настроек, обновления системы, загрузки/выгрузки файла конфигурации Поддержка унифицированного управления программным обеспечением верхнего уровня компьютера |
| Возможность переключения | |
| Тип обработки | Сохранить и переслать |
| Пропускная способность задней панели | 2Гбит/с |
| Размер кэша | 1Мбит |
| Размер таблицы MAC | 2К |
| Интерфейс | |
| 100M оптоволоконный порт | 4 x 100Base-FX fiber ports options,100M SC/FC/ST connectors are optional, Transmission distance supports 1310nm multi-mode dual fiber 2km or 1310nm single-mode dual fiber 20km optional (40/60/80/100km optional) |
| 100M медный порт | 4 × 10/100Base-T(X) auto-sensing RJ45 ports, support full/half
дуплекс и авто MDI/MDI-X |
| Реле | 1 релейный выход сигнализации, 6-контактная клеммная колодка с шагом 5,08 мм, 2 положения реле |
| Консоль | 1* КОНСОЛЬНЫЙ порт, последовательный порт RS-232 с разъемом RJ-45 |
| Кнопка | Сброс к заводским настройкам |
| Индикатор | Индикатор питания,
Индикатор состояния, Индикатор скорости медного порта и состояния соединения, Индикатор оптоволоконного порта |
| Источник питания | |
| Входная мощность | Модели постоянного тока: DC12V-48V, двойной вход питания, без полярности
Модели переменного тока: AC85V~264V(47~63Hz)/DC110V~370V |
| Потребляемая мощность | Модель постоянного тока:＜5 Вт при 24 В постоянного тока
Модель переменного тока: <6 Вт при 220 В переменного тока |
| Связь | 6-контактные клеммные колодки с шагом 5,08 мм |
| Защита электропитания | Защита от перенапряжения и перегрузки по току |
| Физические характеристики | |
| Измерение | 140 × 54 × 110,4 мм (без учета монтажного зажима на DIN-рейку) |
| Установка | Монтаж на DIN-рейку 35 мм |
| IP-код | Корпус из прочного алюминиевого сплава,
IP40 |
| Масса | Около 0,6 кг |
| Рабочая среда | |
| Рабочая температура | Модель постоянного тока: -40℃~+85℃
Модель переменного тока: -40℃~+75℃ |
| Температура хранения | -40℃~+85℃ |
| Относительная влажность | 5%~95% (Без конденсации) |
| Промышленный стандарт | |
| Защита от электромагнитных помех | IEC 61000-4-2 (ESD): Уровень 4
IEC 61000-4-5 (скачок напряжения): Уровень 3 *Порты Ethernet поддерживают защиту от скачков напряжения 6 кВ IEC 61000-4-4 (EFT): Уровень 4 |
| Сертификация | CE, RoHS, FCC |
| Версия | Обновлять | Скачать |
|---|---|---|
| В1.0 | 2025-04-22 |
PDF
(295,12 КБ)
|
| Стандартная модель | 100М Оптоволоконный порт | 100M комбинированный порт | Входное напряжение |
| CIEN6208 | / | 8 | Двойной DC9V-60V |
| CIEN6208-2F | 2 | 6 | |
| CIEN6208-4F | 4 | 4 | |
| CIEN6208-AD220 | / | 8 | Одиночный AC85-264V или DC110-370V |
| CIEN6208-2F-AD220 | 2 | 6 | |
| CIEN6208-4F-AD220 | 4 | 4 |
