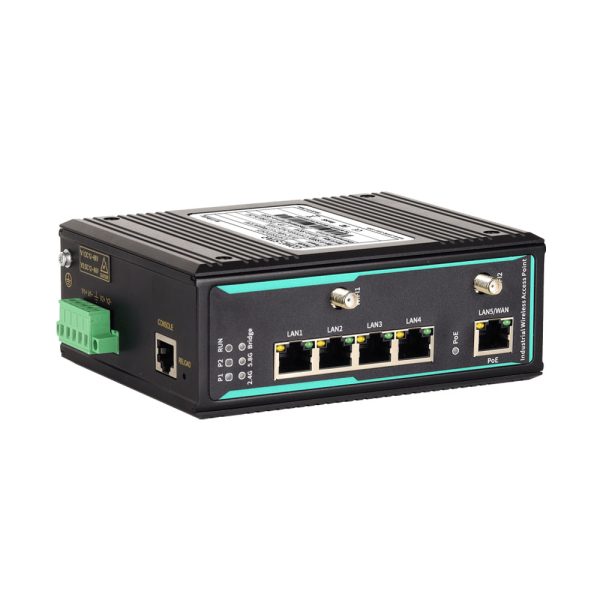

CIAP556R-2A25 — это 5-портовая гигабитная двухдиапазонная промышленная беспроводная точка доступа Wi-Fi 6 на DIN-рейке, которая обеспечивает два интерфейса антенн 2,4 ГГц/5 ГГц, один гигабитный порт WAN/LAN и четыре гигабитных порта LAN. Она поддерживает два входа питания DC12~60 В с двумя входами для поддержки резервирования питания. Медный порт WAN поддерживает приемную мощность PoE стандарта 802.3af/at для удовлетворения различных требований к сетевым сайтам.
The product supports WEB configuration of a variety of network management functions, such as routing/AP/relay/bridge/client mode, universal/WDS bridge, AC control, dynamic/static/PPPoE dial-up networking, DHCP server, IP/MAC binding, 2.4G/5G setup, black-and-white lists, static routes, network diagnostics, firewalls, intranet penetration, DDNS, VPN, SNMP, LLDP, NTP, etc. The system provides user management with different permissions, supports local/remote log management, timed restart, configuration backup and recovery, firmware upgrade, and restoration of factory settings. The hardware adopts high-standard industrial protection design, selected industrial-grade components, high-strength aluminum alloy shell, rugged; low-power, wide-temperature design, fanless shell heat dissipation, support for -40 ℃ ~ +70 ℃ operating temperature, through the strict safety and EMC testing, to meet the needs of the harsh industrial environment applications. The products can be widely used in industrial automation, integrated energy, smart city, intelligent transportation, smart mine, smart factory and other fields.
| Программное обеспечение | |||
| Управление сетью | Поддержка статистики трафика, рабочего состояния, состояния сети, локального адреса и другой информации о состоянии или беспроводной связи.
Поддержка режима маршрутизации, режима точки доступа, режима ретрансляции, режима моста, режима клиента Поддержка статического адреса, DHCP, PPPoE внешнего сетевого подключения Поддержка DHCP-сервера, привязки IP/MAC, черного и белого списков пользователей беспроводной сети Поддержка обнаружения конфликта IP-адресов Поддержка статической маршрутизации Поддержка проникновения в интрасеть Pearnut Shell, динамического DNS, SNMP, LLDP Поддержка VPN-клиента с протоколами PPTP/L2TP/GRE/TUN/TAP Поддержка VPN-сервера с протоколами PPTP/L2TP/IPSec |
||
| Брандмауэр | Поддержка защиты от SYN-флуда, динамической маскировки IP, ограничения MSS, контроля входящих/исходящих данных
Поддержка сопоставления портов WAN/LAN и TCP/UDP Поддержка фильтрации по IP/MAC/доменным именам, iptables, DMZ, UPnP |
||
| Управление системой | Поддержка IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup и захват сетевых пакетов
Поддержка часового пояса, NTP-клиента/сервера, Crontab, удаленного/локального журнала Поддержка управления разрешениями пользователей, SSH Поддержка онлайн-перезагрузки, запланированной перезагрузки, резервного копирования/восстановления конфигурации, прошивки и сброса к заводским настройкам |
||
| Параметры радиочастот Wi-Fi | |||
| Стандарты беспроводной связи | Wi-Fi 6 Технология беспроводной сети 6-го поколения
2,4 ГГц 802.11b/g/n/ax 5 ГГц 802.11a/n/ac/ax |
||
| Модуляция | DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64-QAM, 256-QAM, 1024-QAM | ||
| Максимальная скорость передачи данных
(Теоретическое значение) |
2,4 ГГц: 574 Мбит/с
5 ГГц: 2402 Мбит/с |
||
| Максимальная мощность передачи | 2,4 ГГц:
Ÿ +17 дБм HE40 при -47 дБ DEVM Ÿ +22 дБм HE40 при -43 дБ DEVM Ÿ +24,5 дБм MCS9 HT40 при -35 дБ DEVM Ÿ +26 дБм MCS7 HT20/40 при -30 дБ DEVM Ÿ +28 дБм MCS0 HT20 5 ГГц: Ÿ +19 дБм MCS11 HE160 при -43 дБ DEVM Ÿ +16 дБм MCS11 HE80 при -47 дБ DEVM Ÿ +18 дБм MCS11 HE80 при -43 дБ DEVM Ÿ +23 дБм MCS9 VHT80 при -35 дБ DEVM Ÿ +24 дБм MCS7 HT20/40 при -30 дБ DEVM Ÿ +26 дБм MCS0 HT20 |
||
| Чувствительность приема | 2,4 ГГц:
Ÿ -69,0 дБм (VHT40/ MCS9/ 2SS) Ÿ -63,0 дБм (VHT40/ MCS11/ 2SS) Ÿ -68,5 дБм (HT40/ MCS9/ 2SS) Ÿ -63,0 дБм (HE40/ MCS11/ 2SS) 5 ГГц: Ÿ -64,5 дБм (VHT80/ MCS9/ 2SS) Ÿ -59,0 дБм (VHT80/ MCS11/ 2SS) Ÿ -64,0 дБм (HE80/ MCS9/ 2SS) Ÿ -58,0 дБм (HE80/ MCS11/ 2SS) Ÿ -58 дБм (HE160/ MCS9/ 2SS) |
||
| Интерфейс | CIAP556R-2A25-GF | CIAP556R-2A25 | |
| 1000M WAN | 1*1000Base-X
Гигабитный порт WAN/LAN, SFP-порт |
1*100/1000Base-T(X) автоматически распознаваемый порт WAN/LAN RJ45, полный/полудуплекс, автоматический MDI/MDI-X; поддерживает стандартное питание PoE, соответствует стандарту IEEE802.3af/at | |
| 1000M ЛВС | 4*10/100/1000Base-T(X) порта LAN с автоматическим определением, разъем RJ45, полный/полудуплекс, авто MDI/MDI-X | ||
| Разъем антенны | Интерфейс антенны 2*2,4 ГГц/5 ГГц, с использованием SMA-K (внешняя резьба и внутреннее отверстие) | ||
| Консоль | 1 консольный порт, порт RJ45 с сигналом RS232, используется для отладки оборудования | ||
| Кнопка | Перезагрузка или сброс настроек к заводским настройкам одним щелчком мыши | ||
| Светодиод состояния | Индикатор питания, индикатор работы, индикатор WiFi, индикатор интерфейса, индикатор моста, индикатор PoE (модель 5GT), индикатор интерфейса Ethernet. | ||
| Источник питания | CIAP556R-2A25-GF | CIAP556R-2A25 | |
| Входное напряжение | DC12~60 В, резервирование двойного источника питания | DC12~60 В, резервирование двойного источника питания
(Порт WAN поддерживает стандартный прием питания PoE. Соответствует стандарту IEEE802.3af/at) |
|
| Потребляемая мощность | <14,5 Вт при постоянном токе 12 В | <12,5 Вт при постоянном токе 12 В | |
| Метод подключения | 5-позиционная клеммная колодка с шагом 5,08 мм | ||
| Защита | Нет полярности | ||
| Физические характеристики | |||
| Размеры | 140×54×110 мм (без монтажного зажима на DIN-рейку) | ||
| Метод установки | Простая установка на 35-мм DIN-рейки | ||
| Защита шасси | IP40 | ||
| Масса | Около 0,4 кг | ||
| Рабочая среда | |||
| Рабочая температура | -40℃~+70℃ | ||
| Температура хранения | -40℃~+85℃ | ||
| Относительная влажность | 5%~95% (без конденсации) | ||
| Промышленный стандарт | |||
| ЭМС | IEC 61000-4-2 (ESD): Уровень 4
IEC 61000-4-5 (перенапряжение): уровень 4 ※Сетевой порт поддерживает молниезащиту 6 кВ. IEC 61000-4-4 (EFT): Уровень 4 |
||
| Сертификация | CE, FC, RoHS | ||
| Версия | Обновлять | Скачать |
|---|---|---|
| В1.0 | 2025-05-13 |
PDF
(360,94 КБ)
|
| Стандартная модель | 1G
Оптоволоконный порт |
1G
Медный порт |
2,4 ГГц/5 ГГц
Интерфейс антенны |
Входное напряжение |
| CIAP556R-2A25-GF | 1 | 4 | 2 | DC12~60В |
| CIAP556R-2A25 | / | 5 | 2 | DC12~60В |
