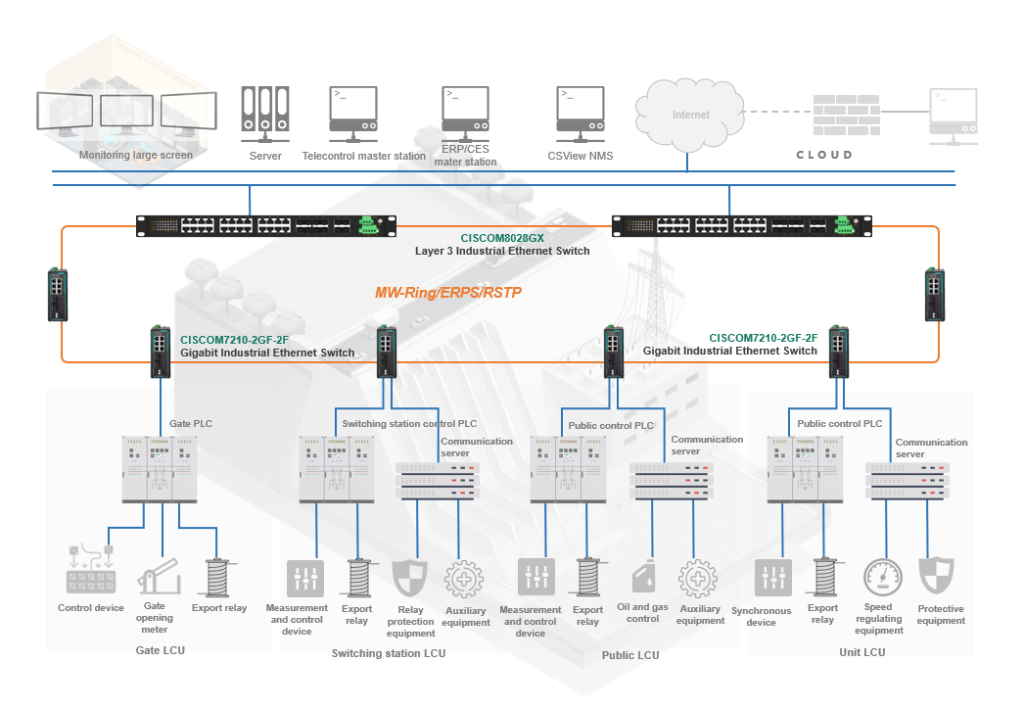

Architektura systemu przyjmuje sieć pierścieniową
Całkowita sieć sterowania przyjmuje architekturę pierścieniową, łączącą system ochrony elektrycznej, system wzbudzenia, elektrownię DC, moc elektrowni i system sterowania turbiną wodną. Ta oparta na DCS topologia pierścieniowa zwiększa wymianę informacji i odporność systemu, zapewniając szybką, uporządkowaną transmisję danych w całym systemie sterowania elektrowni wodnej.
Sieć jednopierścieniowa w każdej jednostce LCU
Każda lokalna jednostka sterująca (LCU) jest wyposażona w sieć Ethernet z pojedynczym pierścieniem, wykorzystującą przemysłowy przełącznik CISCOM7120. Upraszcza to okablowanie na miejscu, umożliwiając jednocześnie zbieranie danych w czasie rzeczywistym i wstępne przetwarzanie. Zapewnia terminową komunikację między sprzętem sterującym na miejscu a centralnymi systemami monitorowania w ramach systemu sterowania elektrownią wodną.
Tworzenie topologii wielopierścieniowej
Wiele pojedynczych pierścieni na poziomie LCU jest połączonych z pierścieniem centrum monitorowania, tworząc wielopierścieniową topologię sieciową. Taka struktura zapewnia wysoką niezawodność komunikacji — jeśli jakikolwiek pojedynczy pierścień ulegnie awarii, transmisja danych jest automatycznie przekierowywana przez ścieżki zapasowe, zapobiegając pojedynczym punktom awarii i zapewniając ciągłość operacyjną.
Odporność na zakłócenia elektromagnetyczne na poziomie przemysłowym 4
Wszystkie urządzenia w systemie są zgodne z przemysłowymi normami odporności elektromagnetycznej poziomu 4. Dzięki zaawansowanym technologiom ekranowania i filtrowania sygnału system jest odporny na zakłócenia z generatorów i transformatorów, zapewniając stabilną i dokładną transmisję sygnału w środowisku elektrowni wodnej.
Funkcja pozyskiwania danych w czasie rzeczywistym
Sieć komunikacyjna oferuje możliwości pozyskiwania danych w czasie rzeczywistym, wspierając szybkie zbieranie kluczowych parametrów operacyjnych, takich jak temperatura, ciśnienie i przepływ. Umożliwia to precyzyjne, aktualne monitorowanie i analizę wydajności turbiny i generatora.
Transmisja sygnału o dużej przepustowości
System obsługuje transmisję o dużej przepustowości, aby obsługiwać duże ilości danych operacyjnych i monitorujących. Zapewnia to, że nawet złożone strumienie danych są przesyłane bez opóźnień, wspierając podejmowanie decyzji w czasie rzeczywistym i kontrolę w całym systemie sterowania elektrownią wodną.
Możliwość rozbudowy systemu
Rozwiązanie COME-STAR zostało zaprojektowane z myślą o przyszłej skalowalności. Umożliwia łatwy dostęp do nowych urządzeń i modułów funkcjonalnych w miarę rozwoju operacji zakładu — bez konieczności gruntownego remontu infrastruktury. Wspiera to długoterminową elastyczność i zmniejsza koszty modernizacji systemów sterowania hydroelektrycznego.
Technologia tworzenia kopii zapasowych nadmiarowych
W architekturze uwzględniono nadmiarowe urządzenia i łącza komunikacyjne, aby zapewnić nieprzerwaną pracę. Jeśli kluczowy komponent lub łącze ulegnie awarii, system zapasowy aktywuje się automatycznie, utrzymując ciągłą komunikację i minimalizując przestoje systemu w elektrowni wodnej.
