CTS6116BP

16-portowy zarządzany wbudowany przełącznik Ethernet przemysłowy M12 warstwy 2
  • Obsługa 16 portów miedzianych 100 Mb/s ze złączami M12
  • Dwa zestawy funkcji obejścia umożliwiają połączenie nawet w przypadku awarii zasilania, zapewniając normalną pracę sieci
  • Obsługa protokołów redundancji sieci pierścieniowej, takich jak MW-Ring, ERPS, STP/RSTP, zwiększających niezawodność sieci
  • Obsługuje wejście zasilania DC 24V
  • Obsługa szerokiego zakresu temperatur od -40°C do +70°C

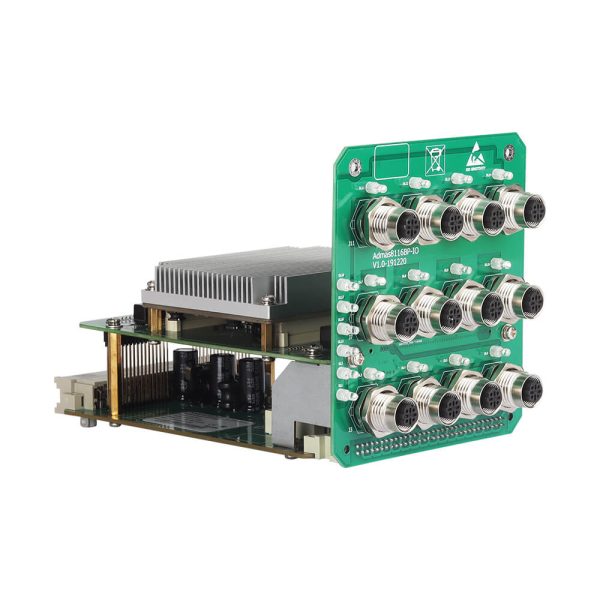

CTS6116BP to zarządzany wbudowany przełącznik Ethernet przemysłowy warstwy 2 100M, obsługujący 16 portów miedzianych 100M. Płyta portu zawiera 12 portów miedzianych 100M ze złączami M12, spełniając wymagania standardu branży transportu kolejowego, aby zapewnić ścisłe i solidne połączenia odpowiednie do scenariuszy z silnymi wibracjami. Płyta tylna zawiera 4 porty 100 Mb/s połączone przez złącza Harting. Porty miedziane 100 Mb/s na przednim panelu obsługują 2 zestawy funkcji Bypass, które można aktywować w przypadku awarii zasilania, aby ominąć uszkodzone węzły, zapobiegając przerwom w sieci i zapewniając normalne działanie sieci.

Ten produkt wykorzystuje mechanizm store-and-forward, oferujący potężne możliwości przetwarzania przepustowości, automatyczne wykrywanie błędów pakietów w celu zmniejszenia awarii transmisji, łatwą obsługę sieci 100 Mb/s i zapewnienie stabilnej, niezawodnej i wydajnej transmisji danych. Produkt wykorzystuje komponenty klasy przemysłowej, wysokiej jakości projekt systemu i kontrolę produkcji, przyjmuje instalację w stylu karty, działa w szerokim zakresie temperatur od -40°C do +70°C i może dostosować się do różnych trudnych warunków pracy, utrzymując stabilną wydajność komunikacji.

Przełącznik warstwy 2 CTS6116BP jest zgodny z głównymi standardami komunikacyjnymi w dziedzinie przemysłowej, rozwiązując problemy takie jak wydajność komunikacji w czasie rzeczywistym i bezpieczeństwo sieci. Produkt zapewnia różne metody zarządzania przełącznikiem, takie jak dostęp do wiersza poleceń przełącznika (CLI) przez port CONSOLE lub protokół TELNET/SSH, dostęp do interfejsu internetowego przełącznika przez HTTP/HTTPS i dostęp do MIB urządzenia przez protokół SNMP. Obsługuje również różne protokoły sieciowe i standardy branżowe, takie jak MW-Ring, ERPS, STP/RSTP, VLAN, QoS, LACP, IGMP Snooping, GMRP, LLDP, 802.1X, ACL, SNTP, dublowanie portów, Ping itp. Obsługiwane są przesyłanie i pobieranie plików konfiguracyjnych, aktualizacje oprogramowania sprzętowego online i inne funkcje zarządzania systemem.

Cechy produktu

  • Obsługa tłumienia burzy rozgłoszeniowej, wielokierunkowej i nieznanej burzy jednokierunkowej w celu zapobiegania burzom rozgłoszeniowym, a także obsługa wykrywania burzy pakietów rozgłoszeniowych i wielokierunkowych
  • Obsługa statycznej agregacji łączy, która może zwiększyć przepustowość transmisji, poprawić niezawodność łącza i zapewnić równoważenie obciążenia sieci
  • Obsługa sieci VLAN 802.1Q, zapewniająca interfejsy dostępowe, magistralne i hybrydowe w celu łatwego podziału wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa tabeli adresów MAC i limitów czasu starzenia, statyczne wiązanie adresów MAC jednokierunkowego/wielokrotnego nadawania z interfejsami w celu zapewnienia legalnego korzystania przez użytkownika
  • Obsługa protokołów multicast, takich jak GMRP i IGMP Snooping, zmniejszająca transmisję danych multicast w sieci i oszczędzająca zasoby sieciowe
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu uzyskania informacji o sąsiednich urządzeniach LLDP, monitorowania stanu łącza oraz ułatwienia zarządzania topologią i lokalizacji błędów
  • Obsługa technologii ERPS (Ethernet Ring Protection Switching) dla technologii ochrony wielu pierścieni Ethernet, zapewniająca sieć wielopierścieniową, tworzenie kopii zapasowych łączy, szybką konwergencję i zwiększoną stabilność sieci
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol) w celu generowania protokołu Spanning Tree, zgodnego z protokołem STP, w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci.
  • Obsługa kontroli WEB, protokołu HTTP i kontroli dostępu HTTPS z ograniczeniami adresów IP logowania
  • Obsługa protokołu SNMPv1/v2c w celu wyszukiwania informacji, ich modyfikowania i rozwiązywania problemów za pośrednictwem systemu zarządzania siecią MIB, co umożliwia scentralizowane zarządzanie
  • Obsługa QoS (Quality of Service) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych w urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa listy kontroli dostępu (ACL) opartej na adresach IP źródłowych/docelowych i adresach MAC w celu filtrowania określonych pakietów protokołu
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelniania i kontrolowania uprawnień dostępu dla podłączających się użytkowników
Oprogramowanie




Przełączanie

Obsługa konfiguracji portu, ograniczanie szybkości portu, burza

tłumienie i statyczna agregacja portów Obsługa sieci VLAN 802.1Q

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC jednokierunkowego





Nadmierność

Obsługa technologii sieci pierścieniowej MW-Ringv1/v2 Obsługa ERPS (Ethernet Ring Protection Switching)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)



Multicast

Wsparcie IGMP Snooping

Obsługa protokołu GMRP (GARP Multicast Registration Protocol) Obsługa statycznego wiązania adresów MAC multicast







Zarządzanie bezpieczeństwem

Wsparcie kontroli dostępu WEB

Obsługa ACL (listy kontroli dostępu) do filtrowania danych na warstwach L2-L4

Obsługa uwierzytelniania portu 802.1X Obsługa alarmów i dzienników e-mail











Zarządzanie i konserwacja

Obsługa QoS, SNMP v1/v2c i LLDP Obsługa dublowania portów i pingowania

Wsparcie zarządzania uprawnieniami użytkowników, logów systemowych, synchronizacji czasu lokalnego lub sieciowego

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu oraz przesyłania/pobierania plików konfiguracyjnych

Wsparcie scentralizowanego zarządzania poprzez ujednolicone oprogramowanie wyższego poziomu

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Rozmiar bufora 1,5 Mbita
Rozmiar tabeli MAC 16 tys.
Interfejs








Port miedziany 100M

16 portów miedzianych 10/100Base-T(X) z automatycznym wykrywaniem, w tym 12 portów o przepustowości 100 Mb/s przy użyciu złącza M12 (D-Code 4-Pin Female)

złącza i 4 porty wyprowadzone przez płytę główną

złącze, obsługuje pełny dupleks/półdupleks i auto MDI/MDI-X, obsługuje dwa zestawy funkcji Bypass, gdzie Port1 i

Port2 tworzy jeden zestaw obejścia, a Port3 i Port4 tworzą inny zestaw obejścia

KONSOLA 1 Port konsoli z sygnałem RS232 Złącze RJ45, używane do debugowania urządzeń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik portu
Zasilacz
Napięcie wejściowe Prąd stały 24 V
Pobór mocy <8W@DC24V(pełne obciążenie)
Połączenie 09062486826 (złącze Harting, gniazdo kątowe)
Charakterystyka fizyczna
Wymiary 157 × 104 × 116,5 mm (bez panelu)
Instalacje Wsuń
Waga 0,65 kg
Środowisko pracy
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna Norma IEC 61000-4-5 (przepięcia): Porty zasilania i sieciowe: Tryb wspólny ±2 kV, tryb różnicowy ±2 kV
Orzecznictwo CE, FCC, RoHS

Karta katalogowa CTS6116BP

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(390,50 KB)
()
Model standardowy Port miedziany 10/100M Napięcie wejściowe
CTS6116BP 8 Prąd stały 24 V
