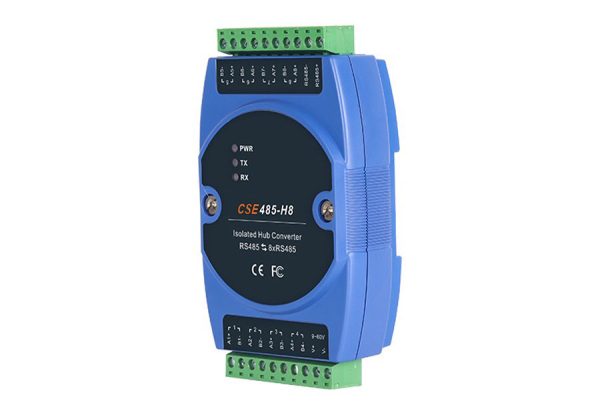

CSE485-H8

8xRS485 Konwerter koncentratora izolowany
  • Obsługa wzajemnej konwersji pomiędzy 1 stacją główną RS485 i 8 stacjami podrzędnymi RS485
  • Obsługuje szybkość transmisji 300~460800bps. Gdy odległość transmisji wynosi 1 km, obsługuje szybkość transmisji 300~19200bps.
  • Port szeregowy obsługuje ochronę elektrostatyczną 15 kV i ochronę przeciwprzepięciową trybu wspólnego 4 kV, a także obsługuje izolację fotoelektryczną 2500 kV pomiędzy stacją główną i stacjami podrzędnymi.
  • Obsługa automatycznej kontroli kierunku przepływu danych RS485, sondowanie węzłów 32×8
  • Obsługuje wejście zasilania DC9~60V, zabezpieczenie przed odwrotną polaryzacją
  • Obsługa szerokiego zakresu temperatur roboczych od -40℃ do +85℃ w celu spełnienia wymagań aplikacji w środowisku przemysłowym

CSE485-H8 is an industrial-grade rail-type serial port isolation hub converter that supports bidirectional transparent conversion between an RS485 master station and multiple RS485 slave stations. It can improve the RS485 bus structure and increase the load capacity and transmission distance of RS485. The product provides 1*master station RS485 and 8*slave station RS485 serial ports, supports DC9~60V power input, and adopts the standard DIN rail installation method to meet the needs of various industrial bus sites. It provide RS-485 star connection mode, changing the single structure of the original bus and bringing great convenience to network layout. The hardware adopts a fanless, low-power consumption, wide-temperature, and wide-voltage design. It selects industrial-grade components and supports a wide operating temperature of -40℃~+85℃, making it suitable for various harsh on-site environments. Products can be widely used in indoor and outdoor systems such as attendance, access control, PTZ control, food vending and parking lots.

Interfejs
RS485 Standard: Zgodność ze standardem EIA/TIA RS485

Liczba interfejsów: 1 stacja główna RS485 i 8 stacji podrzędnych RS485

Sygnał RS485: A+, B-

Szybkość transmisji: 300bps-460800bps

Tryb pracy: asynchroniczny półdupleks

Odległość komunikacyjna: 1 km (19200 bps), im wyższa prędkość, tym krótszy dystans

Nośność: Każdy kanał RS485 obsługuje 32 sondowania węzłów

Kontrola kierunku: automatyczna kontrola kierunku przepływu danych

Rezystory podciągające i opuszczające: 1kΩ

Sposób podłączenia: 2x10-stykowe zaciski o rozstawie 5,08 mm

Ochrona interfejsu: ochrona elektrostatyczna (wyładowanie powietrzne ±15kV), ochrona przeciwprzepięciowa (tryb wspólny ±4kV)

Izolacja fotoelektryczna: 2500kV

Wskaźnik Wskaźnik zasilania, wskaźnik wysyłania danych przez port szeregowy, wskaźnik odbierania danych przez port szeregowy
Zasilacz
Moc wejściowa Prąd stały 9~60 V
Konsumpcja <0,5 W przy 24 V DC
Połączenie 10-stykowa listwa zaciskowa o rozstawie 5,08 mm, 2 pozycje do zasilania
Ochrona zasilania Ochrona przed odwrotną polaryzacją
Charakterystyka fizyczna
Rozmiar fizyczny 103×72,2×33,85(mm)(bez klipsa montażowego na szynie DIN)

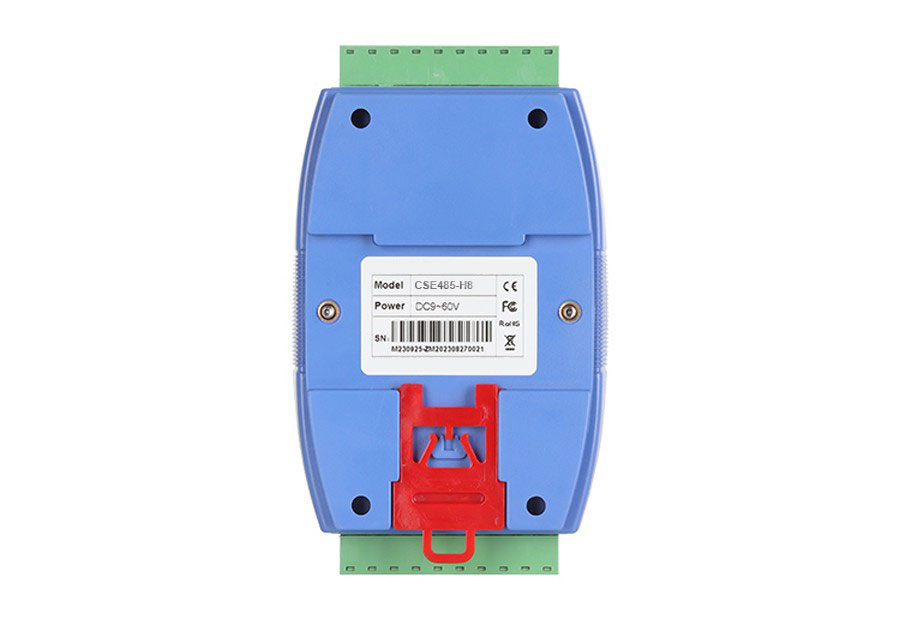

Instalacja Montaż na standardowej szynie DIN 35 mm
Kod IP IP40
Waga Około 0,14 kg
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4 (wyładowanie w powietrzu ±15 kV)

IEC 61000-4-5 (przepięcie): poziom 4 (port szeregowy: tryb wspólny ±4 kV)

Orzecznictwo CE, FCC, RoHS
Model standardowy Stacja główna RS485 Podrzędny RS485 Napięcie wejściowe
CSE485-H8 1 8 Prąd stały 9~60 V
