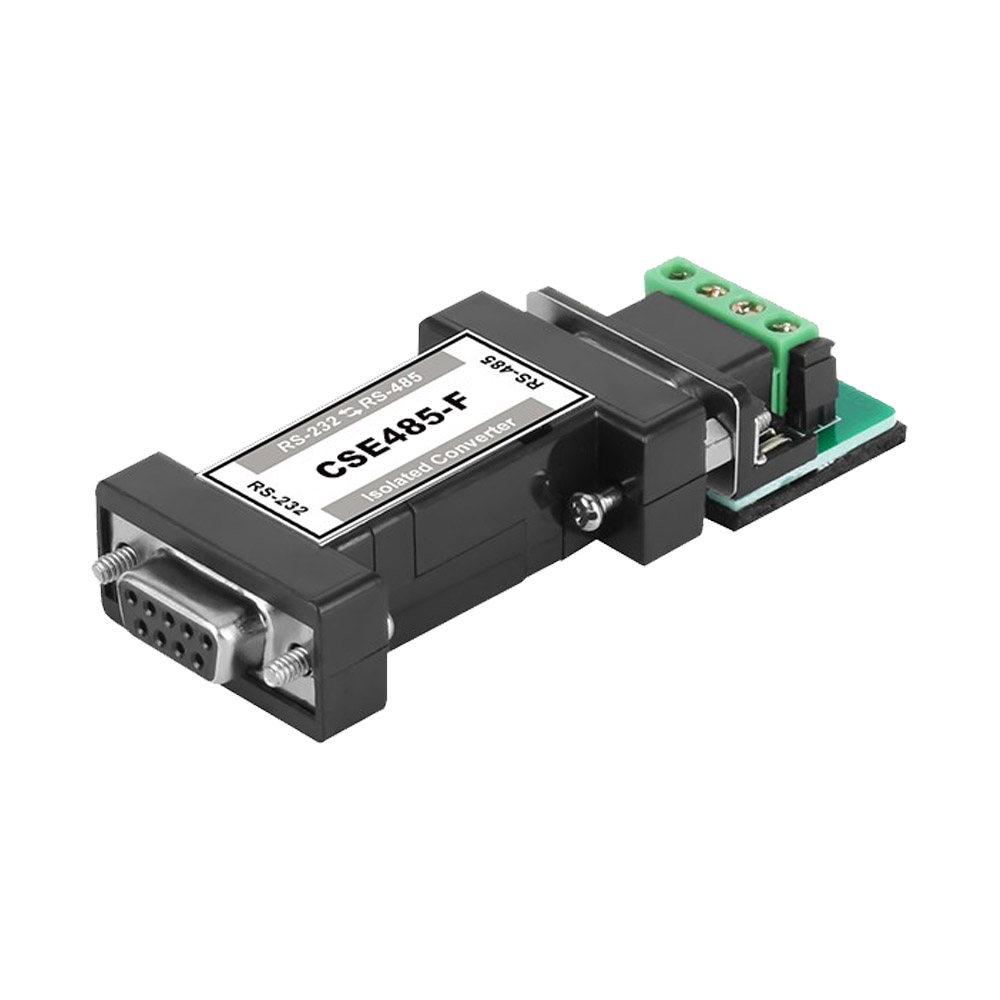

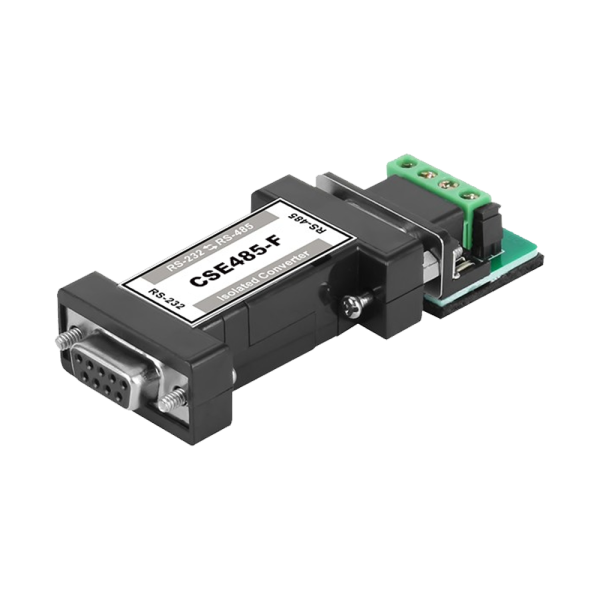

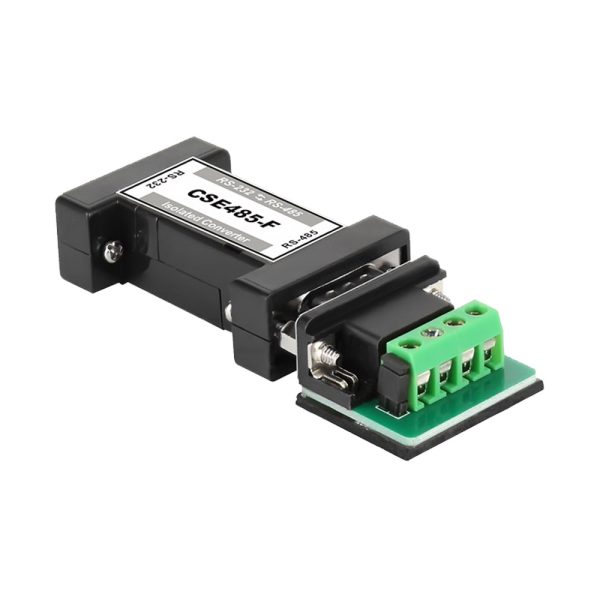

CSE485-F interface converters can convert RS232 port to RS485 port. It can achieve bidirectional data conversion between serial ports, and the converter can automatically detect the baud rate of the serial port and be convenient to use, the data flow will not loss even if the baud rate of the device changes. It uses I/O circuit to automatically control the direction of data flow, without the handshake signal settings, ensuring compliance with existing communication software and interface hardware. It supports hot swapping and can operate stably even in temperature environments ranging from -40 ℃ to +85 ℃. It can be widely used in indoor and outdoor serial field-bus systems.
| Model | CSE485-A | CSE485-B | CSE485-C | CSE485-D | CSE485-E | CSE485-F |
| Port szeregowy | 1*RS232 DB9F | |||||
| 1*RS485 DBM/blok 4-pinowy | 1*RS485/422 DBM/blok 6-pinowy | 1*RS485 DBM/blok 4-pinowy | ||||
| Szybkość transmisji | 300~115200 | 300~38400 | 300~115200 | 300~38400 | 300~57600 | |
| Odległość transmisji | RS485/RS422: 1,2 km (19,2 kb/s) | |||||
| Liczba węzłów | RS485/RS422: Do 128 węzłów | RS485/ RS422: Do 64 węzłów | ||||
| Rezystor końcowy | RS485/RS422: 120Ω (ustawienie zworki) | |||||
| Moc wejściowa | Zasilany przez port | Prąd stały 5V | Zasilany przez port | Prąd stały 5V | Zasilany przez port | |
| Prąd roboczy | <10mA | <15mA | <10mA | <15mA | <10mA | |
| Wymiar | 87x33x17(mm) | 89x33x17(mm) | 87x33x17(mm) | |||
| Waga | 36g (z blokiem zaciskowym) | 38g (z blokiem zaciskowym) | 36g (z blokiem zaciskowym) | |||
| Temperatura pracy | -40℃~+85℃ | |||||
| Ochrona statyczna | 15kV | |||||
| Ochrona przed piorunami | 600 W/ms | 1200 W/ms | 600 W/ms | |||
| Izolacja optyczna | / | 2,5 kV | / | 2,5 kV | ||
| Standard Model | Tryb konwersji | Szybkość transmisji | Izolacja | Moc wejściowa |
| CSE485-A | RS232 do RS485 | 300bps~115,2kbps | – | Zasilany przez port |
| CSE485-B | RS232 do RS485 | 300bps~38,4kbps | 2,5 kV | Zewnętrzny DC5V |
| CSE485-C | RS232 do RS485/422 | 300bps~115,2kbps | – | Zasilany przez port |
| CSE485-D | RS232 do RS485/422 | 300bps~38,4kbps | 2,5 kV | Zewnętrzny DC5V |
| CSE485-E | RS232 do RS485/422 | 300bps~38,4kbps | 2,5 kV | Zasilany przez port |
| CSE485-F | RS232 do RS485 | 300bps~57,6kbps | 2,5 kV | Zasilany przez port |
