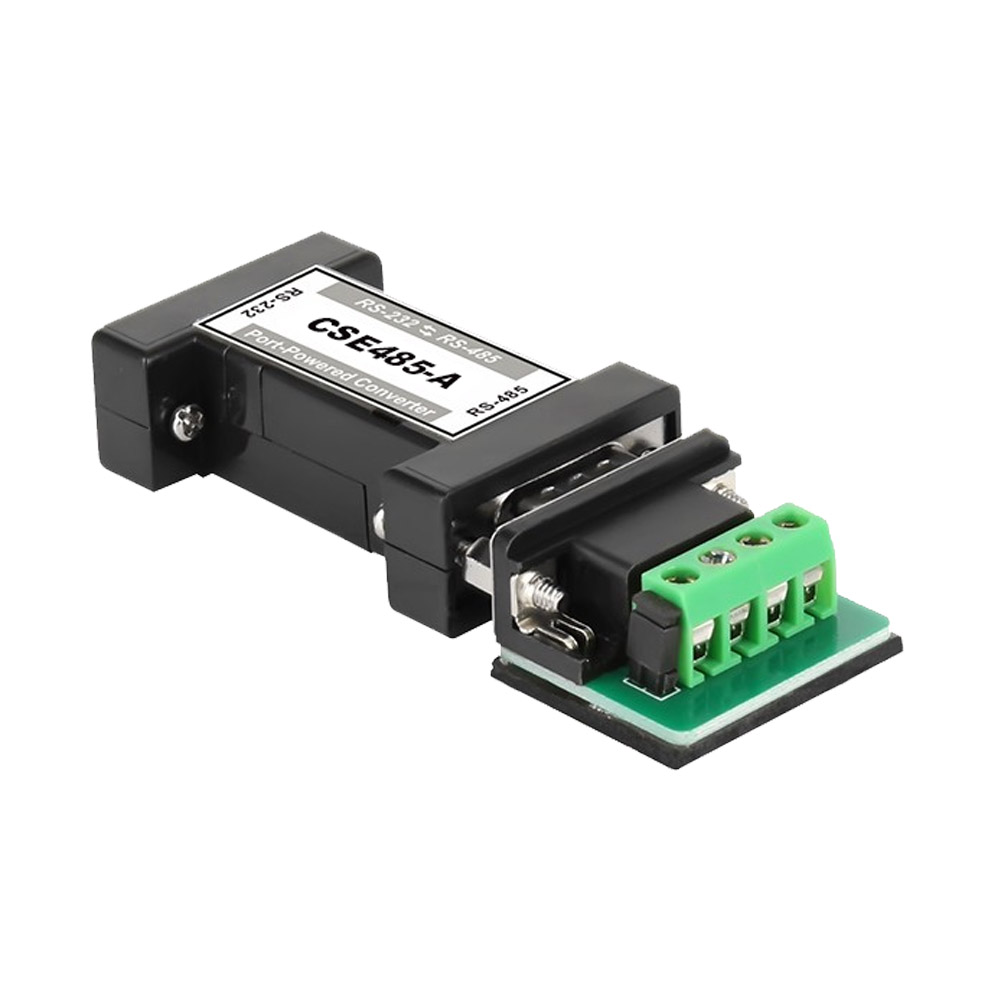

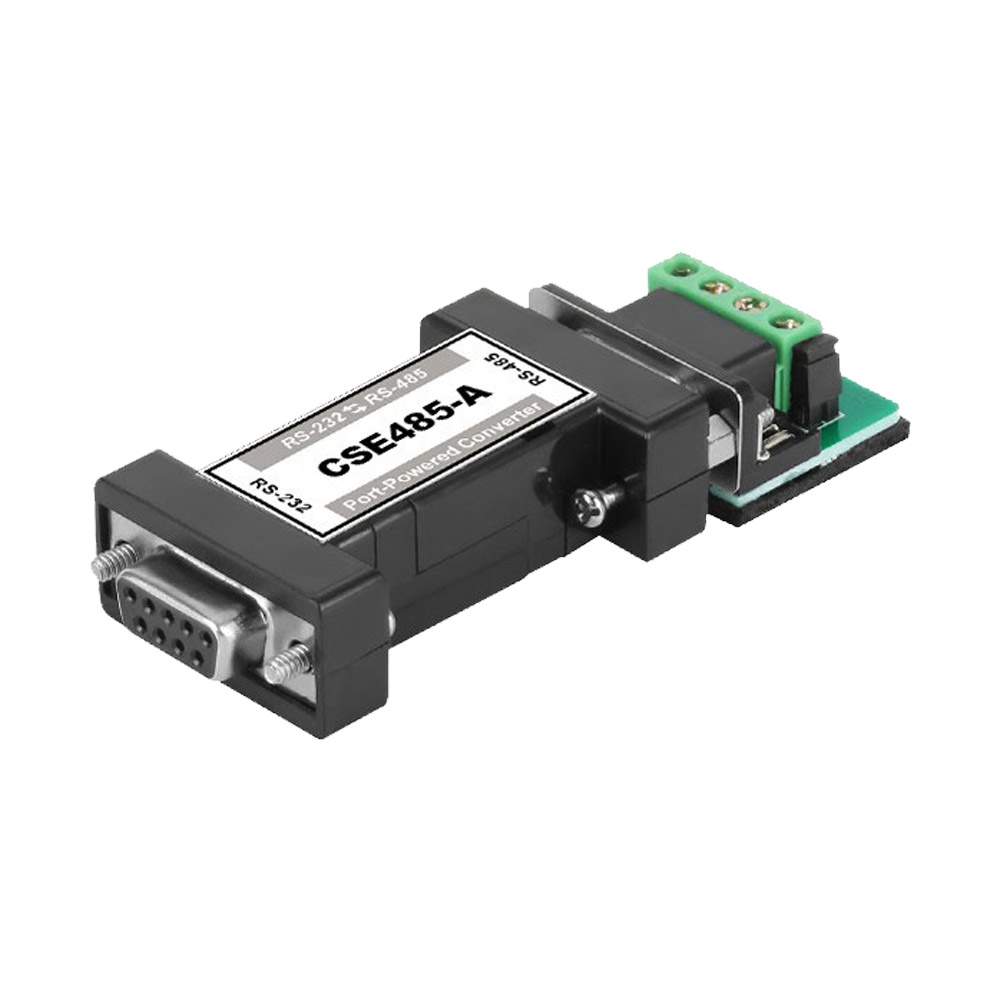

CSE485-A

Konwerter szeregowy RS232 na RS485
  • Obsługa 1 portu RS232 do 1 portu RS485
  • Obsługa transparentnej transmisji, automatyczne wykrywanie szybkości transmisji, opcjonalnie do 38400 bps/57600 bps/115200 bps
  • Specjalny obwód zabezpieczający port szeregowy, obsługa funkcji hot swap
  • Obsługa automatycznej kontroli kierunku przepływu danych RS485, sondowanie 64/128 węzłów
  • Wyposażony w zintegrowany przemysłowy blok zaciskowy z rezystorem końcowym
  • Modele aktywne lub pasywne opcjonalnie, modele pasywne mogą być zasilane przez port szeregowy bez zewnętrznego źródła zasilania
  • Wsparcie ochrony elektrostatycznej i ochrony przed piorunami, izolacja portu światłowodowego/miedzianego
  • Obsługuje temperatury pracy od -40 ℃ do +85 ℃

CSE485-A interface converters can convert RS232 port to RS485 port. It can achieve bidirectional data conversion between serial ports, and the converter can automatically detect the baud rate of the serial port and be convenient to use, the data flow will not loss even if the baud rate of the device changes. It uses I/O circuit to automatically control the direction of data flow, without the handshake signal settings, ensuring compliance with existing communication software and interface hardware. It supports hot swapping and can operate stably even in temperature environments ranging from -40 ℃ to +85 ℃. It can be widely used in indoor and outdoor serial field-bus systems.

Model CSE485-A CSE485-B CSE485-C CSE485-D CSE485-E CSE485-F
Port szeregowy 1*RS232 DB9F
1*RS485 DBM/blok 4-pinowy 1*RS485/422 DBM/blok 6-pinowy 1*RS485 DBM/blok 4-pinowy
Szybkość transmisji 300~115200 300~38400 300~115200 300~38400 300~57600
Odległość transmisji RS485/RS422: 1,2 km (19,2 kb/s)
Liczba węzłów RS485/RS422: Do 128 węzłów RS485/ RS422: Do 64 węzłów
Rezystor końcowy RS485/RS422: 120Ω (ustawienie zworki)
Moc wejściowa Zasilany przez port Prąd stały 5V Zasilany przez port Prąd stały 5V Zasilany przez port
Prąd roboczy <10mA <15mA <10mA <15mA <10mA
Wymiar 87x33x17(mm) 89x33x17(mm) 87x33x17(mm)
Waga 36g (z blokiem zaciskowym) 38g (z blokiem zaciskowym) 36g (z blokiem zaciskowym)
Temperatura pracy -40℃~+85℃
Ochrona statyczna 15kV
Ochrona przed piorunami 600 W/ms 1200 W/ms 600 W/ms
Izolacja optyczna / 2,5 kV / 2,5 kV
Standard Model Tryb konwersji Szybkość transmisji Izolacja Moc wejściowa
CSE485-A RS232 do RS485 300bps~115,2kbps Zasilany przez port
CSE485-B RS232 do RS485 300bps~38,4kbps 2,5 kV Zewnętrzny DC5V
CSE485-C RS232 do RS485/422 300bps~115,2kbps Zasilany przez port
CSE485-D RS232 do RS485/422 300bps~38,4kbps 2,5 kV Zewnętrzny DC5V
CSE485-E RS232 do RS485/422 300bps~38,4kbps 2,5 kV Zasilany przez port
CSE485-F RS232 do RS485 300bps~57,6kbps 2,5 kV Zasilany przez port
