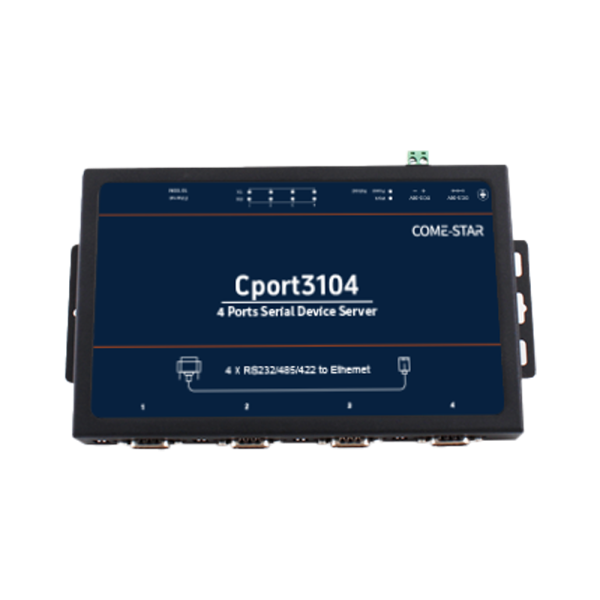

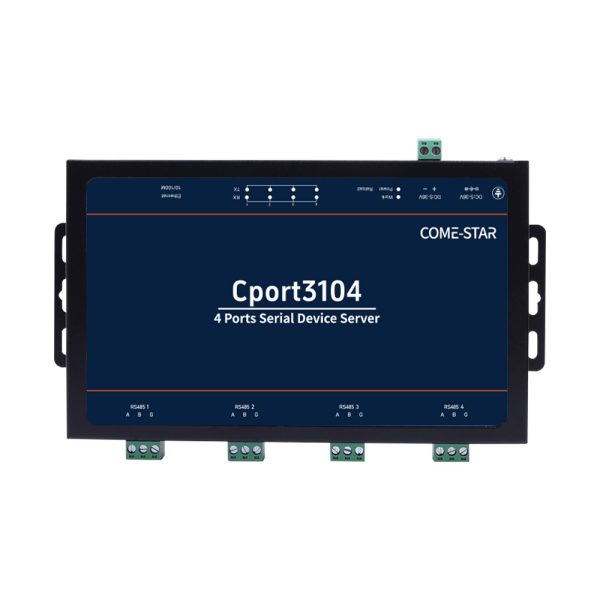

Port3104

Konwerter szeregowy na Ethernet 4-portowy
  • Obsługa 4 portów szeregowych
  • Obsługa konwersji protokołu Modbus RTU na Modbus TCP
  • Port Ethernet 10/100 Mbps i obsługa Auto MDI/MDIX
  • Wbudowana ochrona portu szeregowego ESD 15KV
  • Temperatura pracy -40℃~85℃

Cport3104 is 4-port serial to Ethernet converter. It adopts Cortex-M7 solution, which has a main frequency up to 400MHz, powerful performance, fast transmission speed, and high reliability. Equipped with a deeply optimized TCP/IP stack, built-in hardware and software watchdog and a variety of keepalive mechanisms, Cport3104 keeps online all the time. It supports TCP Client, TCP Server, UDP Client, UDP Server and HTTPD Client working modes, achieves data transparent transmission via simple configuration.

The Cport3104 supports Modbus RTU Master for retrieving field site data from serial meters. After collecting data, users can convert serial data to MQTT json format data, allowing users to get field site data. This two-in-one design reduces system complexity and the amount of space required in the network topology, as well as overall installation time.

Cechy produktu

  • Support 4serial ports working independently
  • Obsługuje szeroki zakres napięcia wejściowego 9–36 V, z zabezpieczeniem przed odwrotną polaryzacją.
  • Obsługa konwersji protokołu Modbus RTU na Modbus TCP.
  • Obsługa mechanizmu keepalive w celu szybkiego wykrywania zerwanych połączeń i ponownego łączenia
  • Obsługa sprzętowego watchdoga, automatyczne ponowne uruchomienie w przypadku awarii urządzenia
  • Zapewnij zdalny dostęp szeregowy przez Internet dla przemysłowych urządzeń szeregowych
  • Port Ethernet 10/100 Mbps i obsługa Auto MDI/MDIX
  • Solidna metalowa obudowa z ochroną IP30 do montażu na ścianie lub opcjonalnie na szynie DIN
  • Wbudowana ochrona portu szeregowego ESD 15KV
  • Obsługuje szeroki zakres przemysłowych temperatur pracy: -40℃~85℃
  • Elastyczne ustawienia ramkowania danych portu szeregowego, które mogą spełnić różne wymagania użytkownika dotyczące segmentacji pakietów danych
  • Wszechstronne tryby działania: serwer TCP, klient TCP, UDP, klient HTTP, serwer Websocket
  • Obsługa wirtualnego COM, przekierowania portu COM
  • Aktualizacja oprogramowania układowego za pośrednictwem przeglądarki internetowej i narzędzia konfiguracyjnego systemu Windows
  • Łatwe w użyciu narzędzie konfiguracji systemu Windows umożliwiające automatyczne wykrywanie, konfigurowanie i monitorowanie wielu urządzeń
  • Choice of power input: AC-DC adapter (DC Jack) or DC direct (Terminal Block)
  • Wysoki poziom bezpieczeństwa dzięki weryfikacji certyfikatu Szyfrowanie SSL/TLS zapewniające bezpieczną transmisję danych, HTTPS, TCPS, MQTTS
  • Support modbus RTU master, edge computing, modbus gateway, MQTT gateway
  • Wsparcie w chmurze: MQTT przez AWS IOT, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i tak dalej
Cport3104 Specification
Przedmiot Parametr Opis












Hardware  Parameters

Napięcie wejściowe DC 5.0~36.0V
Prąd wejściowy Mean: 76mA@12V
Wymiary 222*142*29mm (L*W*H, including terminals and mounting bracket)
Instalacja Montaż panelowy
Śruba uziemiająca 1
Temperatura pracy -40~85℃
Temperatura przechowywania -40~ 105℃
Wilgotność robocza 5%~95% RH (bez kondensacji)
Wilgotność przechowywania 5%~95% RH (bez kondensacji)
Certyfikaty CE/FCC/ROHS












Interface   Parameters

Specyfikacja portu Ethernet. RJ45, 10/100 Mb/s, automatyczne MDI/MDIX
Numer portu Ethernet 1
Sygnały szeregowe RS-232: TxD, RxD, RTS, CTS, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w: A+, B-, GND

Numer portu szeregowego 4
Szybkość transmisji szeregowej 600~921,6 kb/s
Bit danych 7, 8
Parytet Brak, Parzysty, Nieparzysty, Znak, Spacja
Kontrola przepływu Brak, RTS/CTS (tylko RS-232), XON/XOFF
Rezystor podciągający i opuszczający RS-485 2,2KΩ


Ochrona sprzętu

ESD-IEC61000-4-2 Poziom 4 Powietrze ±15KV, kontakt ±8KV
Przepięcie-IEC61000-4-5 poziom 3 ±2 kV
EFT-IEC61000-4-4 Poziom 3 ±2 kV




















Software   Parameters

Protokóły sieciowe Protokół TCP, UDP, IPv4, ARP, ICMP, DHCP, NTP, HTTP, TLS/SSL V3, DNS, IGMP, SNMP V1/V2C, MQTT
Tryb IP Statyczny adres IP, DHCP
Brama Modbus Wsparcie
Gniazdo sieciowe Wsparcie
Klient HTTP Wsparcie
UDP

Transmisja/Multicast

Wsparcie
Konfigurowanie użytkownika Narzędzie instalacyjne, strona internetowa, polecenia AT
Pamięć podręczna pakietów szeregowych Dynamiczna pamięć podręczna pakietów. Na przykład:

Gdy długość pakietu wynosi 10 bajtów, port szeregowy może buforować 450 pakietów (4,5 KB).

When the packet length is 1460 bytes, the serial port can cache 10 packets(14.6KB).

Pamięć podręczna pakietów Ethernet 48 KB

Karta katalogowa Cport3104

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-03-21
(0,00 mld)
Model standardowy Port miedziany 10/100M RS232/485/422 Napięcie wejściowe
Port3104 1 4 Prąd stały 9~36 V
