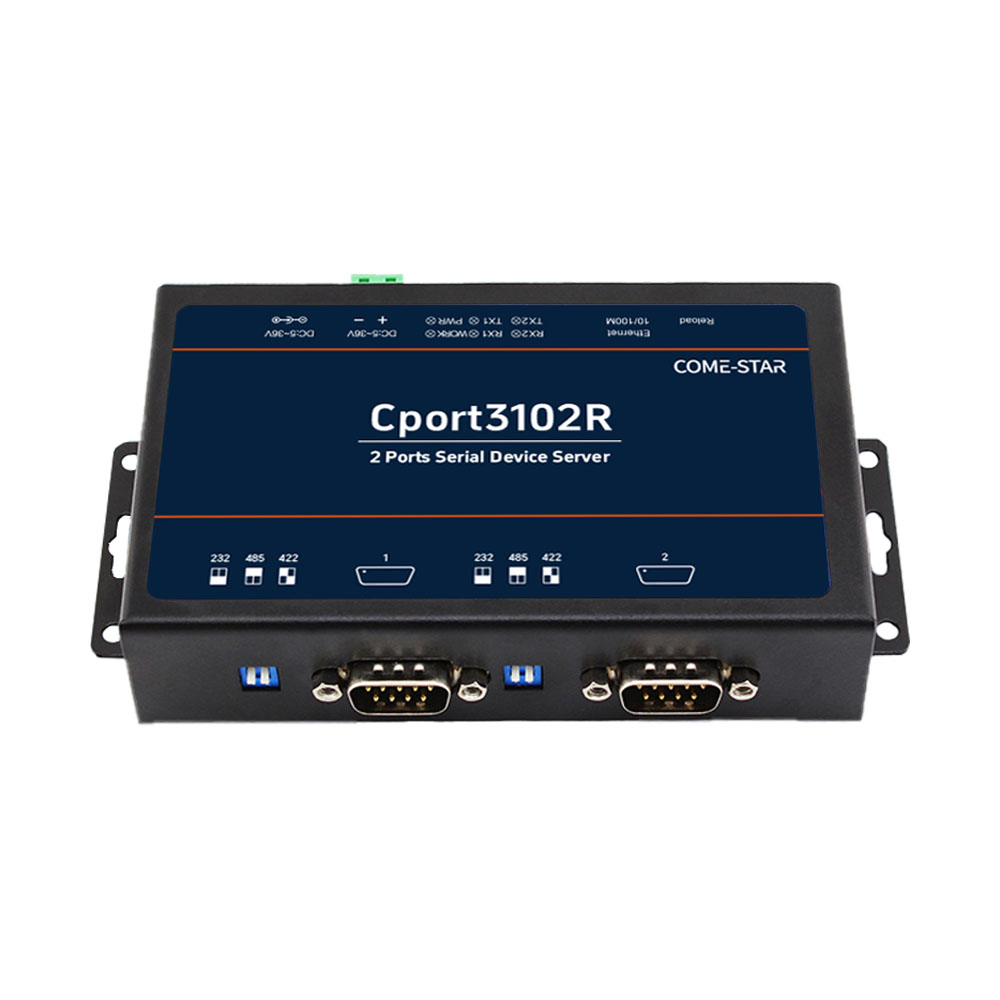

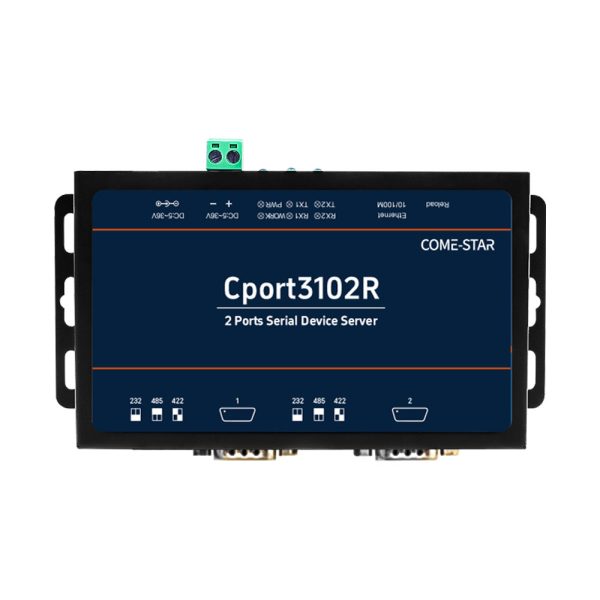

Port3102R

Konwerter 2-portowy RS232/485 na Ethernet
  • Obsługa 2 portów szeregowych RS232/RS485 pracujących niezależnie.
  • Obsługa konwersji protokołu Modbus RTU na Modbus TCP.
  • Obsługa portu Ethernet 10/100 Mbps i obsługa funkcji Auto MDI/MDIX
  • Solidna metalowa obudowa z ochroną IP30 do montażu na ścianie lub opcjonalnie na szynie DIN
  • Obsługuje szeroki zakres przemysłowych temperatur pracy: -40℃~85℃

Cport3102R is 2-port serial to Ethernet converter. It adopts the Cortex-M7 solution, which has a main frequency up to 400MHz, powerful performance, fast transmission speed, and high reliability. Equipped with a deeply optimized TCP/IP stack, built-in hardware and software watchdog and a variety of keepalive mechanisms, Cport3102 keeps online all the time. It supports TCP Client, TCP Server, UDP Client, UDP Server and HTTPD Client working modes, achieves data transparent transmission via simple configuration.

Cport3102 obsługuje Modbus RTU Master do pobierania danych z lokalizacji terenowych z mierników szeregowych. Po zebraniu danych użytkownicy mogą konwertować dane szeregowe na dane w formacie MQTT json, co pozwala użytkownikom na pobieranie danych z lokalizacji terenowych. Ta konstrukcja typu dwa w jednym zmniejsza złożoność systemu i ilość miejsca wymaganego w topologii sieci, a także ogólny czas instalacji.

Cechy produktu:

  • Obsługa 2 portów szeregowych pracujących niezależnie.
  • Obsługuje szeroki zakres napięcia wejściowego 5–36 V, z zabezpieczeniem przed odwrotną polaryzacją.
  • Obsługa konwersji protokołu Modbus RTU na Modbus TCP.
  • Obsługa mechanizmu keepalive w celu szybkiego wykrywania zerwanych połączeń i ponownego łączenia.
  • Obsługa sprzętowego układu nadzorującego, który automatycznie uruchamia się ponownie w przypadku awarii urządzenia.
  • Zapewnij zdalny dostęp szeregowy przez Internet dla przemysłowych urządzeń szeregowych
  • Port Ethernet 10/100 Mbps i obsługa Auto MDI/MDIX
  • Wybierany programowo port szeregowy RS-232/422/485 3 w 1 (modele N5X0)
  • Solidna metalowa obudowa z ochroną IP30 do montażu na ścianie lub opcjonalnie na szynie DIN
  • Wbudowana ochrona portu szeregowego ESD 15KV
  • Elastyczne ustawienia ramkowania danych portu szeregowego, które mogą spełnić różne wymagania użytkownika dotyczące segmentacji pakietów danych
  • Obsługuje wzajemną konwersję protokołów Modbus TCP i Modbus RTU oraz funkcję sondowania wielu hostów.
  • Urządzenie jest zgodne ze standardami wzornictwa przemysłowego. Niezawodna ochrona EMC i temperatura pracy -40~85℃ sprawiają, że wytrzymuje różne złożone scenariusze przemysłowe.
  • Każdy port szeregowy obsługuje łączenie się z dwoma różnymi serwerami w tym samym czasie. Dwa gniazda są wzajemnie kopiowane zapasowo, zapewniając większą niezawodność i lepszą elastyczność
Przedmiot Parametr Opis
Parametry sprzętowe Napięcie wejściowe Prąd stały 5V~36V
Prąd wejściowy Średnia: 69mA przy 12V
Wymiary 150 mm * 98,8 mm * 30 mm (dł. * szer. * wys., wliczając zaciski i uchwyty montażowe)
Instalacja Góra skalna
Śruba uziemiająca 1
Temperatura pracy -40℃~85℃
Temperatura przechowywania -40℃~ 105℃
Wilgotność robocza 5%~95% RH (bez kondensacji)
Wilgotność przechowywania 5%~95% RH (bez kondensacji)
Certyfikaty CE/FCC/ROHS
Parametry interfejsu Specyfikacja portu Ethernet. RJ45, 10/100 Mb/s, automatyczne MDI/MDIX
Numer portu Ethernet 1
Sygnały szeregowe RS-232: TxD, RxD, RTS, CTS, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: A+, B-, GND
Numer portu szeregowego 2
Szybkość transmisji szeregowej 600-230,4 K(b/s)
Bit danych 7, 8
Parytet Brak, Parzysty, Nieparzysty, Znak, Spacja
Kontrola przepływu Brak, RTS/CTS (tylko RS-232), XON/XOFF
Rezystor podciągający i opuszczający RS-485 2,2KΩ
Ochrona sprzętu ESD-IEC61000-4-2 Poziom 4 Powietrze ±15KV, kontakt ±8KV
Przepięcie-IEC61000-4-5 poziom 3 ±2 kV
EFT-IEC61000-4-4 Poziom 3 ±2 kV
Parametry oprogramowania Protokóły sieciowe Protokół TCP, UDP, IPv4, ARP, ICMP, DHCP, NTP, HTTP, TLS/SSL V3, DNS, IGMP, SNMP V1/V2C, MQTT
Tryb IP Statyczny adres IP, DHCP
Brama Modbus Wsparcie
Gniazdo sieciowe Wsparcie
Klient HTTP Wsparcie
Transmisja UDP/Multicast Wsparcie
Konfigurowanie użytkownika Narzędzie instalacyjne, strona internetowa, polecenia AT
Pamięć podręczna pakietów szeregowych Dynamiczna pamięć podręczna pakietów.
Na przykład:
Gdy długość pakietu wynosi 10 bajtów, port szeregowy może buforować 450 pakietów (4,5 KB).
Gdy długość pakietu wynosi 1460 bajtów, port szeregowy może buforować 10 pakietów (14,6 KB).
Pamięć podręczna pakietów Ethernet 48 KB

Karta katalogowa serii Cport3102

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-05-08
PDF
(354,62 KB)
Model Standardy seryjne Złącze Sygnały szeregowe
Port3102 RS232/RS485/RS422 Standardowy męski DB9 RS232/485/422 × 1: RXD, TXD, GND, RTS, CTS, T+(A+), T-(B-), R+, R-
Port3102R RS232/RS485 RS232: Standardowy DB9 męski

RS485: 3-pinowy terminal przemysłowy

RS232: RXD, TXD, GND, RTS, CTS

RS485: A+, B-, masa
