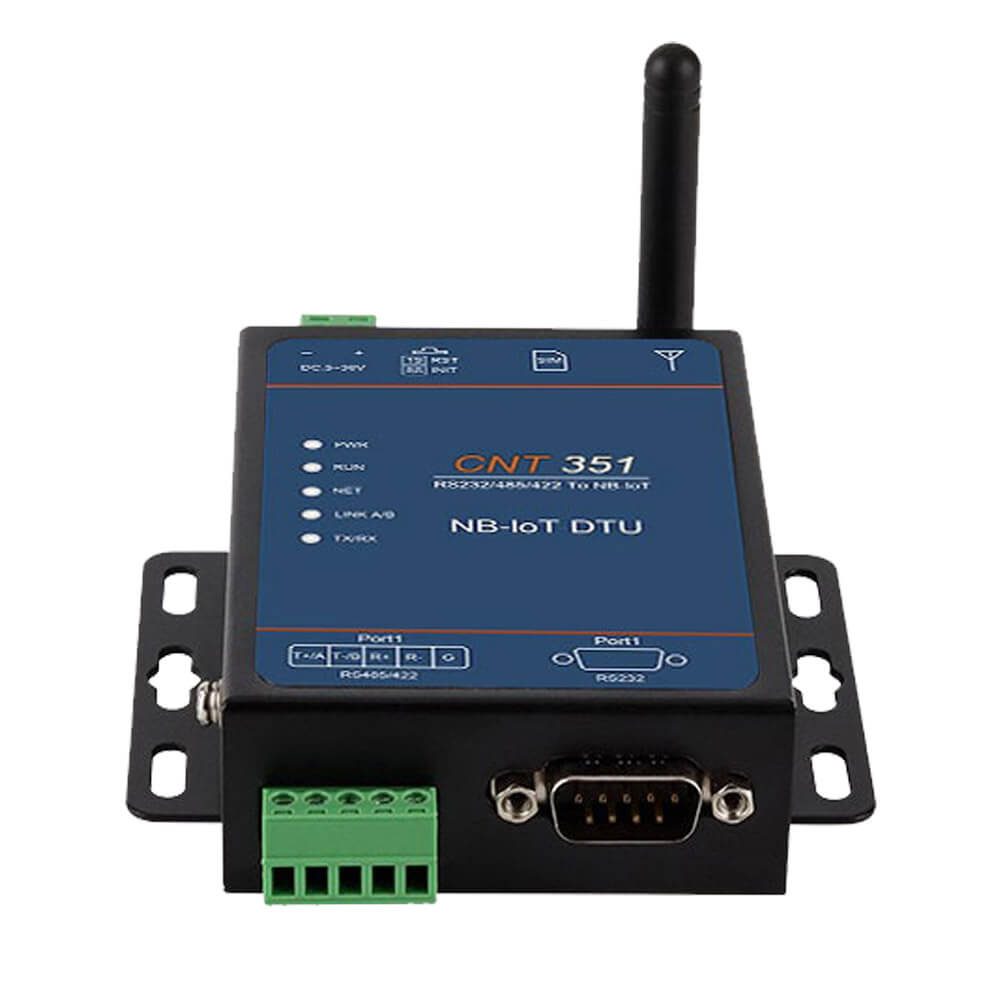

CNT351

Montowany na ścianie przemysłowy modem szeregowy NB-IoT do sieci komórkowej
  • Zgodność z magistralą RS485/RS232/RS422 w zastosowaniach przemysłowych
  • Wsparcie komputera hosta w konfiguracji/zapytaniu o parametry urządzenia za pomocą polecenia AT portu szeregowego
  • Obsługa klienta TCP, klienta UDP
  • Obsługa połączeń 2-gniazdowych
  • Obsługa pakietu Heartbeat i funkcji pakietu rejestracyjnego z ICCID, IMEI i niestandardowymi danymi użytkownika
  • Obsługa transparentnej transmisji, protokołu komunikacji w chmurze COME-STAR, protokołu Ali MQTT, protokołu China Mobile OnetNet MQTT

Przemysłowy modem szeregowy NB-IoT CNT351 zapewnia bezprzewodowy kanał transmisji danych protokołu sieciowego TCP/IP dla użytkowników przemysłowych. Może zapewnić w pełni transparentny kanał danych, aby zrealizować dwukierunkową transparentną transmisję danych z portu szeregowego do sieci i zrealizować bezprzewodową komunikację danych między sprzętem magistrali RS232/485/422 w terenie a centralnym systemem sterowania.

It provides a wide DC  power voltage range. With the core components of industrial-grade quality, CNT351 serial to cellular modem features wide network coverage, flexible and fast network, low operating cost. It can be used for power system, industrial monitoring, traffic management, meteorology, water treatment, environmental monitoring, financial, securities, coal, oil, for remote field data collection, remote monitoring, field control, representing a essential industrial communication products for the development of IIoT.

Cechy produktu

  • DTU w dziedzinie wysokowydajnej komunikacji przemysłowej, kompatybilnej z magistralą RS232/485/422 w obszarze przemysłowym, aby sprostać zróżnicowanym potrzebom użytkowników
  • Wsparcie komputera hosta w zakresie konfiguracji/zapytania o parametry urządzenia za pomocą polecenia AT portu szeregowego
  • Obsługa konfiguracji/zapytania o parametry urządzenia za pośrednictwem platformy chmurowej COME-STAR
  • Obsługa klienta TCP, klienta UDP
  • Obsługa połączeń gniazdowych 2-kanałowych
  • Obsługa pakietu Heartbeat i funkcji pakietu rejestracyjnego, typu ICCID, IMEI, niestandardowych danych użytkownika itp.
  • Obsługa funkcji automatycznego ponownego łączenia po rozłączeniu sieci
  • Obsługa funkcji ponownego łączenia i rozłączania po przekroczeniu limitu czasu odbierania danych w sieci
  • Obsługa transparentnej transmisji, protokołu komunikacji w chmurze COME-STAR, protokołu Ali MQTT, protokołu China Mobile OnetNet MQTT
  • Obsługa standardowej magistrali RS232/485/422
  • Obsługa pakowania danych odbieranych przez port szeregowy według długości i czasu
Oprogramowanie
Protokół sieciowy IPv4
Konfiguracja NA
Tryb działania Prosta i przejrzysta transmisja, Ali MQTT, protokół China Mobile OneNET MQTT
Transmisja transparentna Klient TCP/Klient UDP
MQTT Ali MQTT/China Mobile OneNet MQTT
PSM Wsparcie
Pakiet rejestracyjny

/Pakiet Heartbeat

Typ to ICCID, IMEI, niestandardowe dane użytkownika itp.;

Niestandardowe typy danych użytkownika obsługują 16 imantów i ciągów znaków

Pakowanie danych portu szeregowego Czas i długość można ustawić. Długość pakowania wynosi 1~1000 bajtów, a czas pakowania wynosi 10~60000 ms.

(Różne wersje oprogramowania różnią się mechanizmem pakowania, dlatego w celu uzyskania szczegółowych informacji należy skontaktować się z naszym personelem obsługi klienta)

Pamięć podręczna sieciowa Wyślij: 1 KB; otrzymać: 1 KB
Pamięć podręczna szeregowa Wyślij: 1 KB; otrzymać: 1 KB
Zdalna konfiguracja Wsparcie
Oprogramowanie wspomagające Narzędzie konfiguracji DTU
NB-IoT
Pasmo częstotliwości roboczej B3@H-FDD: 1800MHz

B8@H-FDD: 900MHz

B5@H-FDD: 850MHz

Interfejs
Interfejs antenowy 1 interfejs antenowy, wykorzystujący złącze SMA-K (gwint zewnętrzny i otwór wewnętrzny)
Port szeregowy Typ portu szeregowego: 1xRS232/485/422

Tryb połączenia: RS485/422 z wykorzystaniem 5-stykowych zacisków o rozstawie 3,81 mm, RS232 używany przez DB9M

Szybkość Pauda: 600bps~460800bps

Bit danych: 7bit, 8bit

Bity stopu: 1bit, 2bit

Bit parzystości: Brak, Nieparzysty, Parzysty

Karta SIM 1 standardowe gniazdo karty SIM
Przycisk Przycisk ponownego uruchomienia lub przywrócenia ustawień fabrycznych za pomocą jednego przycisku
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik NET, wskaźnik LINK A/B, wskaźnik wysyłania i odbierania danych przez port szeregowy
Zasilacz
 Napięcie wejściowe DC5~36V, połączenie antykontaktowe
Prąd roboczy Średnio 16 mA przy DC 12 V i maksymalnie 143 mA przy DC 12 V
Połączenie 2-stykowe bloki zaciskowe o rozstawie 5,08 mm
Charakterystyka fizyczna
 Wymiary 96x90x26 mm (wraz z uchwytami montażowymi)
Instalacja Montaż na ścianie
Kod IP IP40
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Wyładowanie kontaktowe ±6 kV, wyładowanie powietrzne ±15 kV

IEC 61000-4-5 (Udar): Zasilanie: tryb wspólny ±4 kV, tryb różnicowy ±2 kV;

RS485/422: tryb wspólny ±4kV, tryb różnicowy ±2kV

IEC 61000-4-4 (EFT): Zasilanie: ±4kV, port komunikacyjny: ±2kV

Orzecznictwo CE, FCC, RoHS
Model standardowy RS232/485/422 NB-IoT Bezprzewodowy Napięcie wejściowe
CNT351 8 16 Prąd stały 5~36 V
