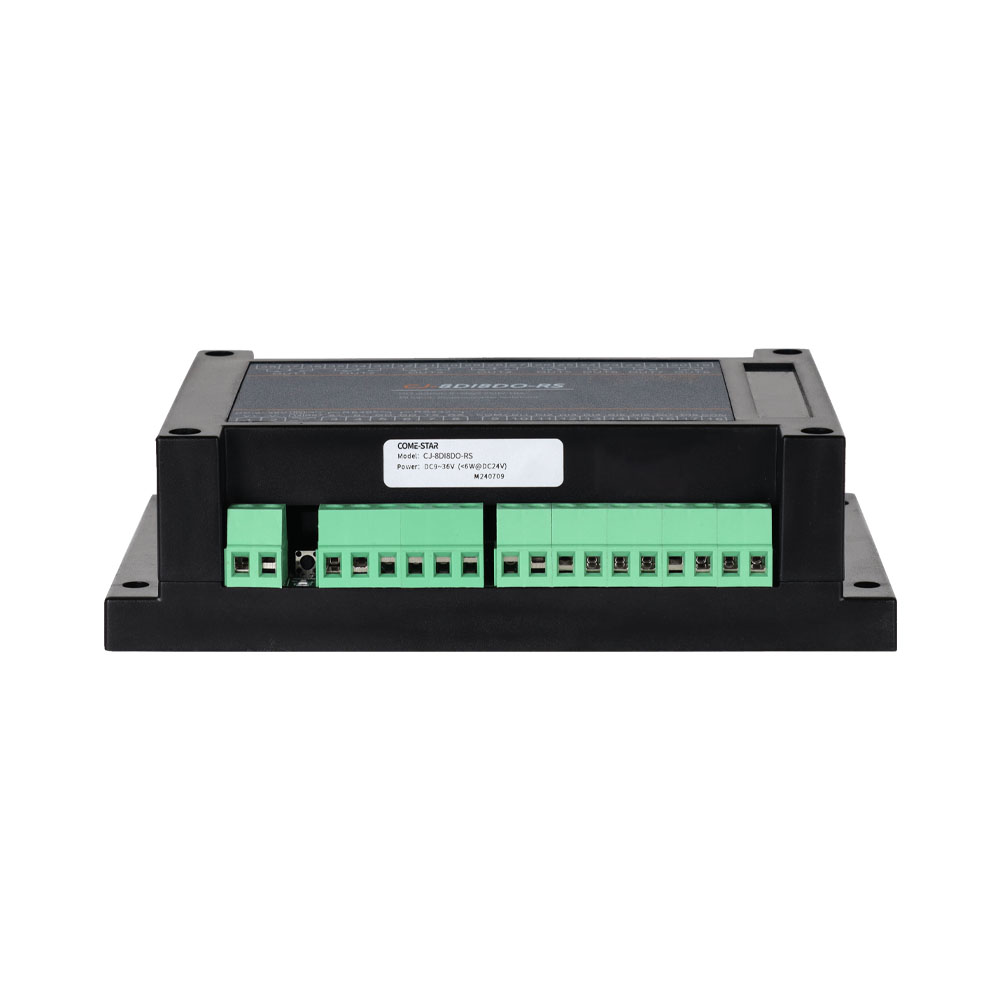

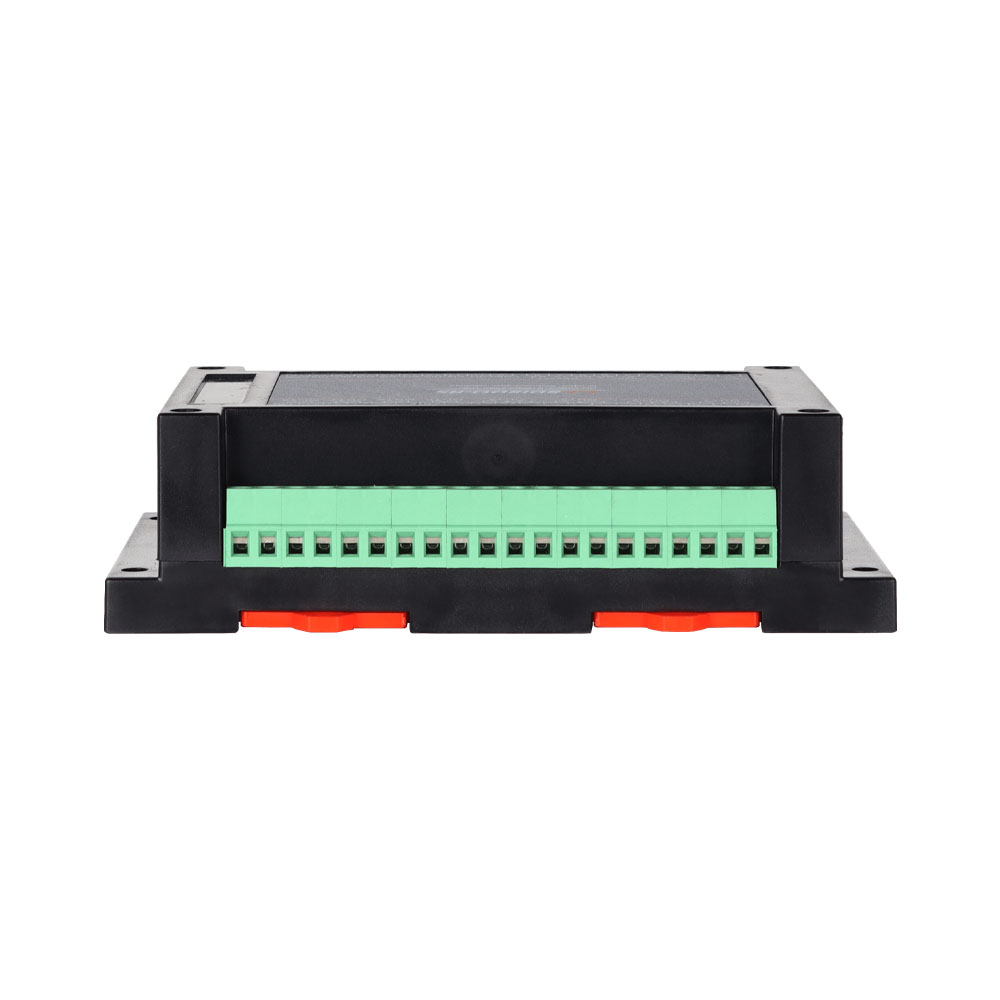

CJ-8DI8DO-RS

Zintegrowany kontroler zdalnego wejścia/wyjścia 8-portowy DI i 8-portowy DO

Obsługa portu 1xRS232/485, 8 wejść DI i 8 wyjść DO z izolacją zabezpieczającą 500 V
Obsługa szybkości transmisji 600bps~460800bps
Obsługa protokołu Modbus RTU, zdalne zbieranie informacji o stanie kanału DI i sterowanie stanem kanału DO za pośrednictwem stacji głównej Modbus RTU
Obsługa wielu operacji kodów funkcji Modbus, DI obsługuje kod funkcji 02/03/04, DO obsługuje kod funkcji 01/03/04/05/15
Obsługa filtrowania czasu wejścia DI, co pomaga zapewnić stabilność i dokładność sygnału
Obsługa funkcji zliczania DI, zapewniająca zliczanie narastającego zbocza, opadającego zbocza lub podwójnego zbocza
Obsługa konfiguracji początkowego stanu włączania zasilania DO i zachowania opóźnienia wyjścia DO
Obsługuje wejście zasilania DC9~36V, połączenie antyodwrotne
Obsługa szerokiego zakresu temperatur pracy -40℃~+85℃

CJ-8DI8DO-RS is a reliable industrial IoT IO controller featuring 8 digital inputs and 8 digital outputs, fully compatible with the Modbus RTU protocol for efficient data acquisition and I/O status control. It offers a versatile RS232/485 serial port acting as a Modbus RTU slave station, allowing seamless connection and communication with a Modbus RTU master device.

The controller supports flexible configuration of slave addresses and serial port parameters, enabling real-time monitoring and control of DI/DO statuses, reading device information, and executing remote functions like device restart, factory reset, and firmware upgrades. It includes user-friendly remote IO configuration software for easy debugging, management, and setup.

Built with premium industrial-grade components, this controller is designed for harsh environments, supporting wide operating temperatures from -40℃ to +85℃. It offers durable installation options via 35mm DIN rail or wall mounting, ensuring stable and reliable communication performance in demanding industrial applications.

Oprogramowanie
Oprogramowanie	Obsługa protokołu Modbus RTU, ustawianie i odczytywanie adresu podrzędnego (1-247) Obsługa kodów funkcji Modbus 01, 02, 03, 04, 05, 06, 15, 16 Obsługa odczytu stanu DI, filtrowania wejścia DI, zliczania DI Obsługa odczytu i kontroli stanu DO, ustawianie początkowego stanu zasilania DO, zachowanie opóźnienia wyjścia DO Obsługa odczytu i ustawiania parametrów portu szeregowego Wsparcie odczytu informacji o urządzeniu Obsługa ponownego uruchomienia online, przywracania ustawień fabrycznych i aktualizacji urządzenia Wsparcie zdalnego zarządzania oprogramowaniem do konfiguracji wejścia/wyjścia
Interfejs
Port szeregowy	Typ portu szeregowego: opcjonalnie 1xRS232 lub RS485 Metoda połączenia: 6-bitowa listwa zaciskowa o rozstawie 5 mm Szybkość transmisji: 600bps~460800bps Bit danych: 8bit Bit stopu: 1bit, 2bit Bit parzystości: Brak, Nieparzysty, Parzysty Napięcie izolacji: 500 VDC
DI	Liczba kanałów: 8xDI wejść cyfrowych Metoda połączenia: 10-bitowa listwa zaciskowa o rozstawie 5 mm Kod funkcji Modbus: 02, 03, 04, 16 Napięcie znamionowe: DC12V (DC5~24V) Typ wejścia: styk mokry PNP (poziom logiczny 0: brak zewnętrznego zasilania; poziom logiczny 1: zewnętrzne zasilanie DC5~24V) Ochrona izolacyjna: 500VAC (izolacja optoizolacyjna)
DO	Liczba kanałów: 8xDO wyjść cyfrowych (DO1-DO4 to przekaźniki 3-stykowe, DO5-DO8 to przekaźniki 2-stykowe) Metoda połączenia: 20-bitowa listwa zaciskowa o rozstawie 5 mm Kod funkcji Modbus: 01, 03, 04, 05, 15 Typ wyjścia: wyjście przekaźnikowe (styk bezpotencjałowy) Obciążenie znamionowe styku: 10A@AC250V, 10A@DC30V Początkowa rezystancja izolacji: 1000MΩ (min.) przy 500VDC Rezystancja styku: ≤100mΩ Żywotność elektryczna: 100 000 operacji (obciążenie znamionowe) Ochrona izolacyjna: 500VAC
Przycisk	Ponowne uruchomienie lub przywrócenie ustawień fabrycznych jednym kliknięciem
Wskaźniki	Wskaźnik działania, wskaźnik DO
Zasilacz
Wejście zasilania	Prąd stały 9~36 V
Pełne zużycie energii	<3,5 W przy napięciu stałym 24 V
Metoda połączenia	Zacisk dwupozycyjny z rozstawem 5 mm
Ochrona zasilania	Połączenie anty-odwrotne
Mechaniczny
Wymiary	145×90×40 (mm) (bez wymiarów szyny i łącznika)
Metoda instalacji	Montaż na standardowej szynie 35 mm
Ochrona obudowy	Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
Waga	Około 0,25 kg
Środowisko pracy
Temperatura pracy	-40℃~+85℃
Temperatura przechowywania	-40℃~+85℃
Wilgotność względna	5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna	IEC 61000-4-5 (przepięcia): poziom 3
