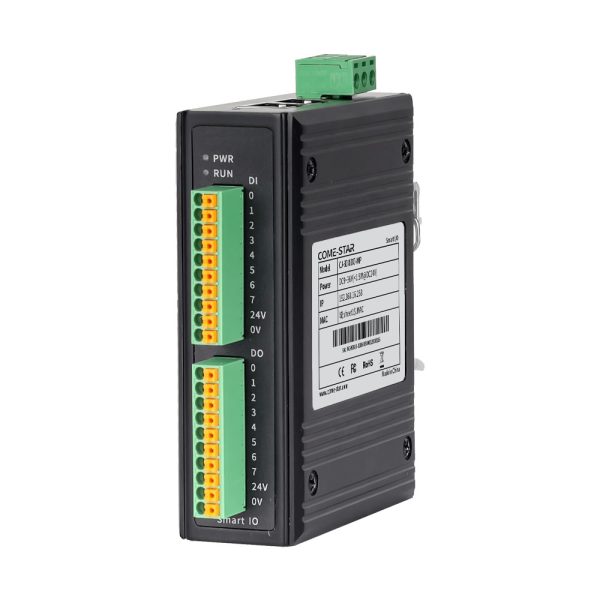

CJ-8DI8DO-MP

Zintegrowany kontroler zdalnego wejścia/wyjścia PNP 8-portowy DI i 8-portowy DO
  • Obsługa 2 portów miedzianych 100M, 8 wejść DI i 8 wyjść DO
  • Obsługuje protokół Modbus TCP i umożliwia zdalne zbieranie informacji o stanie kanału DI oraz sterowanie stanem kanału DO za pośrednictwem stacji głównej Modbus TCP.
  • Obsługa wielu operacji kodów funkcji Modbus, DI obsługuje kody funkcji 02/03/04, DO obsługuje kody funkcji 01/03/05/06/15/16
  • Obsługa filtrowania wejścia DI i retencji sygnału wejściowego, co pomaga zapewnić stabilność i dokładność sygnału
  • Obsługa wielu połączeń oprogramowania konfiguracyjnego w celu rozszerzenia punktów wejścia/wyjścia sterownika PLC
  • Obsługuje wejście zasilania DC9~36V i obsługuje połączenie antyodwrotne
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40, bezwentylatorowe odprowadzanie ciepła obudowy, sprzęt może niezawodnie pracować w trudnych warunkach przemysłowych od -40℃ do +75℃

CJ-8DI8DO-MP is a compact, industrial-grade remote I/O controller featuring 8 digital inputs and 8 digital outputs (PNP type) with Modbus TCP protocol support. It enables reliable acquisition and control of I/O status over Ethernet networks, making it ideal for industrial automation and remote monitoring applications.

Equipped with 2x100M RJ45 ports, the device supports daisy-chain networking and ensures stable communication. With a wide power input range (DC9~36V) and high-strength aluminum alloy enclosure, the controller is built to withstand demanding environments. Its fanless design, DIN rail mounting, and wide operating temperature (-40℃~+75℃) ensure reliable operation in harsh industrial settings.

The controller supports rich network functions via a web interface, including Modbus TCP, watchdog, input filtering, DO delay control, I/O status monitoring, DHCP client, user access management, network logs, system upgrades, and more. It has undergone rigorous testing for EMC, safety, and environmental resilience to meet the needs of energy systems, smart factories, intelligent transport, and more.

Oprogramowanie
Kierownictwo Obsługa protokołu Modbus TCP, do 8 stacji głównych Modbus TCP podłączonych jednocześnie

Obsługa czasu watchdog Modbus, podtrzymywanie aktywności timera TCP

Obsługa filtrowania wejścia DI, przytrzymywanie wejścia

Obsługa kontroli stanu DO, ponowne uruchomienie i przytrzymanie

Wsparcie monitorowania stanu DI i DO

Zarządzanie systemem Obsługa statycznego adresu IP, klienta DHCP

Wsparcie hasła użytkownika, informacje o systemie

Obsługa monitorowania zdalnego hosta w dzienniku sieciowym

Obsługa ponownego uruchomienia online, przywracania ustawień fabrycznych i aktualizacji urządzenia

Interfejs

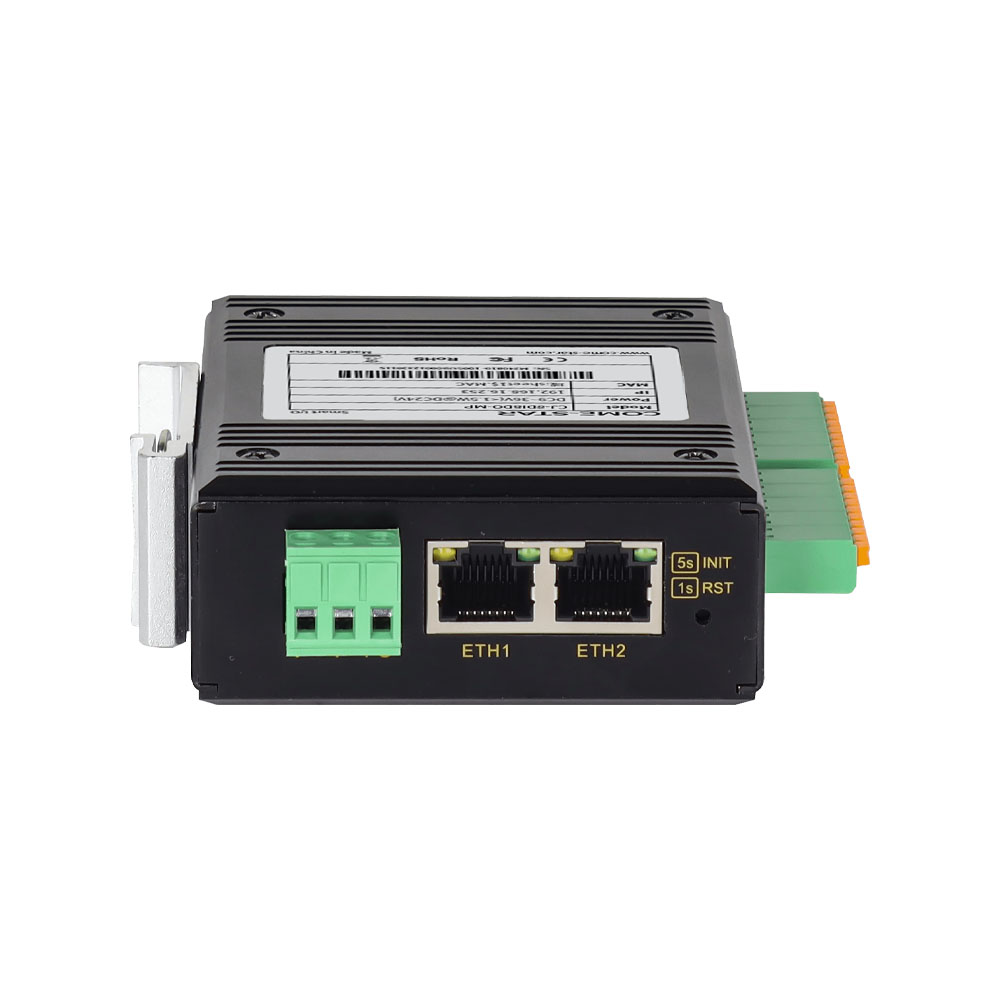

Port miedziany 100M 2×10/100Base-T(X) adaptacyjne porty elektryczne 100M RJ45, obsługujące pełny/półdupleks, adaptacyjne MDI/MDI-X

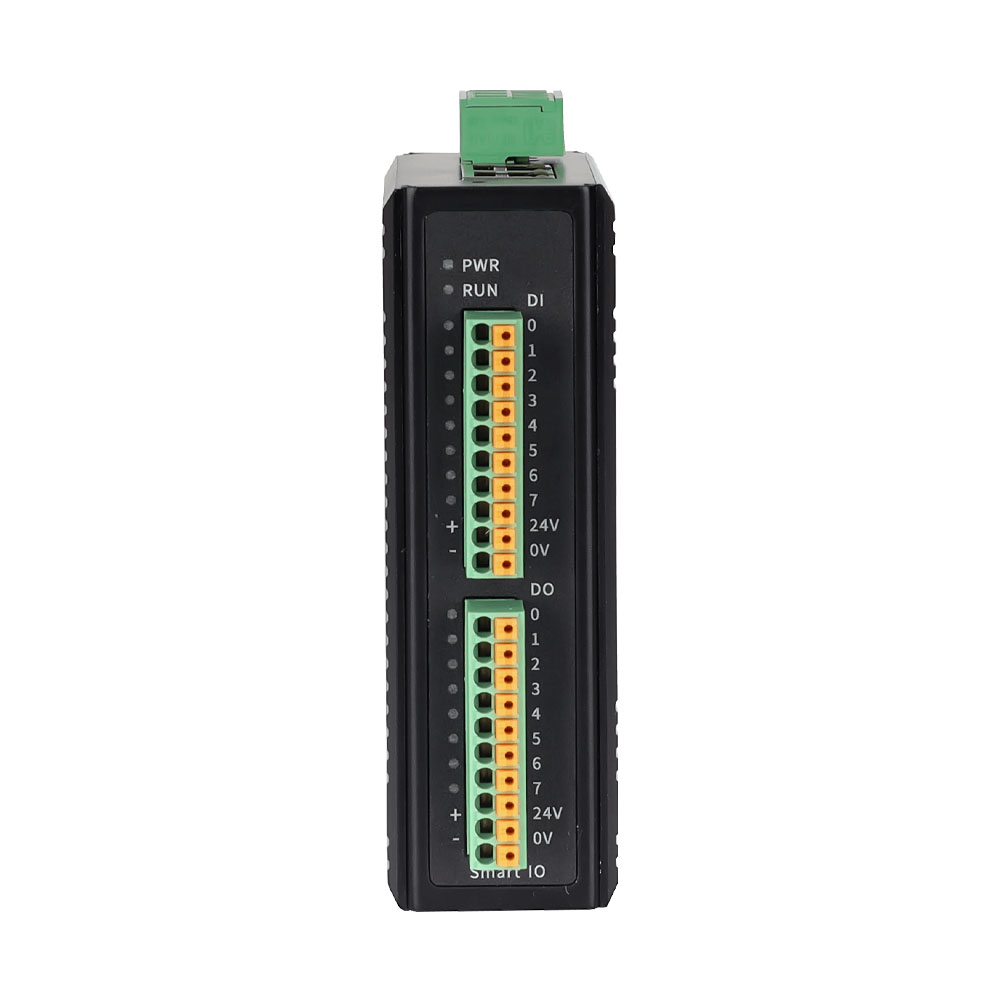

DI Liczba kanałów: 8xDI wejść cyfrowych

Metoda połączenia: 10-bitowe zaciski o rozstawie 3,5 mm

Kod funkcji Modbus: 02, 03, 04

Napięcie znamionowe: DC24V (DC18~30V)

Typ wejścia: styk mokry PNP (poziom logiczny 0: brak zewnętrznego zasilania; poziom logiczny 1: zewnętrzne zasilanie DC18~30V)

Filtrowanie wejściowe: 0~20ms

Ochrona izolacyjna: 500VAC (izolacja optoizolacyjna)

DO Liczba kanałów: 8xDO wyjść cyfrowych

Metoda połączenia: 10-bitowe zaciski o rozstawie 3,5 mm

Kod funkcji Modbus: 01, 03, 05, 06, 15, 16

Napięcie znamionowe: DC24V (DC18~30V)

Prąd znamionowy: 500mA (pojedynczy kanał)

Typ wyjścia: styk mokry PNP

Typ obciążenia: obciążenie rezystancyjne, obciążenie indukcyjne

Ochrona izolacyjna: 500VAC (izolacja optoizolacyjna)

Zabezpieczenie interfejsu: przeciwprzepięciowe, przeciwprzetężeniowe, przeciwprzeciążeniowe

Przycisk Ponowne uruchomienie lub przywrócenie ustawień fabrycznych jednym kliknięciem
Wskaźniki Wskaźnik zasilania, wskaźnik działania, wskaźnik DI, wskaźnik DO, wskaźnik prędkości portu elektrycznego i stanu połączenia
Zasilacz
Wejście zasilania Prąd stały 9~36 V
Pełne zużycie energii <1,5 W przy 24 V DC
Metoda połączenia Zacisk 3-pozycyjny z rozstawem 5,08 mm
Ochrona zasilania Połączenie anty-odwrotne
Mechaniczny
Wymiary 102×33×78 (mm) (bez wymiarów szyny i łącznika)
Metoda instalacji Montaż na standardowej szynie 35 mm
Ochrona obudowy Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
Waga Około 0,27 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

(wyładowanie kontaktowe ±8kV, wyładowanie powietrzne ±15kV)

IEC 61000-4-5 (przepięcia): poziom 3

(zasilanie: tryb wspólny ±2kV, tryb różnicowy ±1kV;

Port Ethernet: tryb wspólny ±2kV, tryb różnicowy ±1kV)

IEC 61000-4-4 (EFT): Poziom 4

(zasilanie: ±4kV; port Ethernet: ±2kV)

Model standardowy Port miedziany 100M DI DO Napięcie wejściowe
CJ-8DI8DO-MP 2 8 8 Prąd stały 9~36 V
