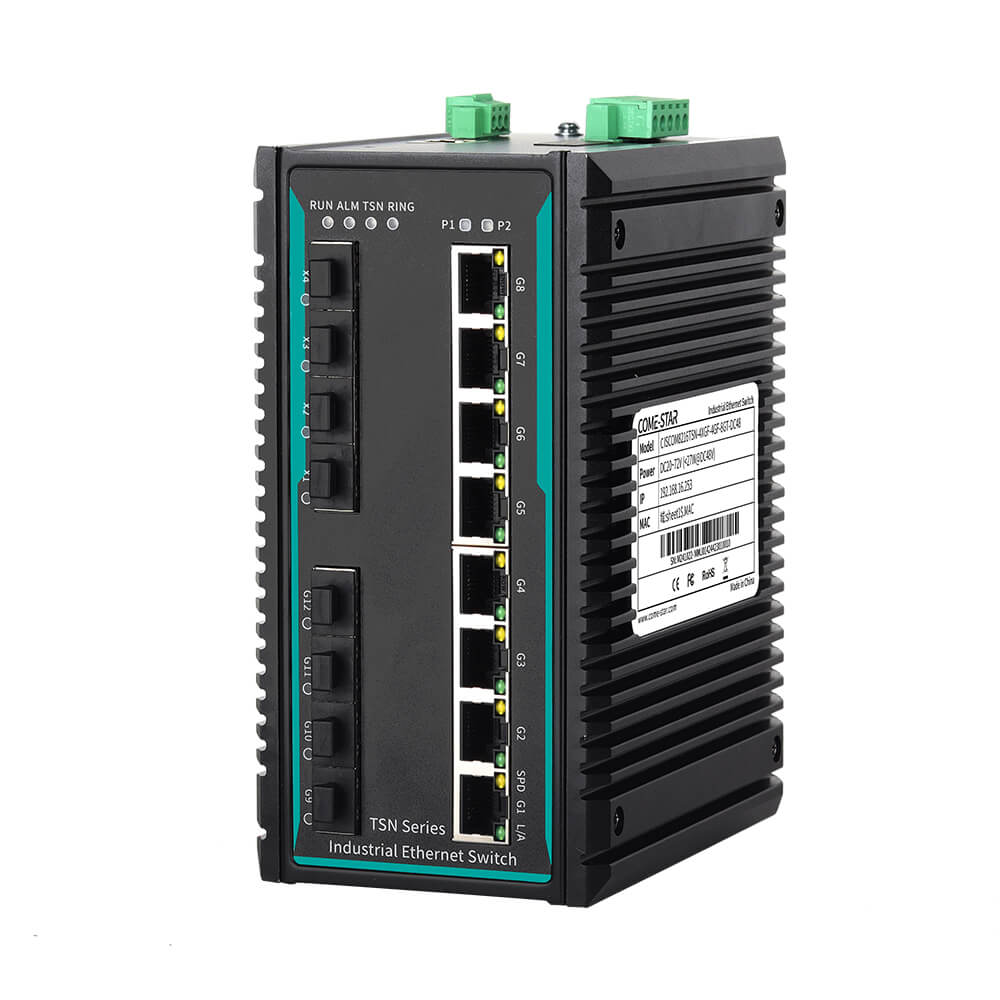

CISCOM8216TSN-4XGF-4GF-8GT

16-portowy przełącznik przemysłowy Ethernet TSN na szynę DIN warstwy 3
  • 4 porty 10GBase-R SFP+, 4 porty 1000Base-X SFP, 8 portów 10/100/1000Base-T(X) RJ45
  • Obsługa standardów TSN (IEEE 802.1AS/Qbv/Qbu/CB/Qci) z synchronizacją zegara, kontrolą przepływu o niskim opóźnieniu i mechanizmami niezawodności
  • Obsługa protokołów redundancji pierścieniowej, takich jak ERPS, STP/RSTP/MSTP, MW-Ringv2
  • Obsługa statycznego routingu IPv4/IPv6 oraz protokołów dynamicznego routingu RIPv1/v2 i OSFP
  • Obsługa pojedynczego źródła zasilania AC85~264V/DC110~370V lub podwójnego redundantnego wejścia zasilania DC24V, DC48V
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
  • Konstrukcja bez wentylatora, rozpraszanie ciepła przez obudowę
  • Praca w trudnych warunkach przemysłowych w temperaturze od -40℃ do +70℃

CISCOM8216TSN-4XGF-4GF-8GT to przemysłowy przełącznik Ethernet warstwy 3 10 GbE TSN do montażu na szynie DIN, który zapewnia niezawodność i niskie opóźnienia transmisji. Obsługuje 4 porty 10 GbE SFP+, 4 gigabitowe porty SFP i 8 gigabitowych portów elektrycznych. Mechanizm Store-and-Forward zapewnia wydajne przetwarzanie pasma, a automatyczne rozwiązywanie problemów z pakietami znacznie redukuje awarie transmisji. Dzięki komponentom klasy przemysłowej, 16-portowy przełącznik CISCOM8216TSN spełnia najwyższe standardy projektowania systemów i kontroli produkcji. Standardowa szyna DIN o szerokości 35 mm i wytrzymała obudowa ze stopu aluminium zapewniają trwałość i stabilność. Konstrukcja bezwentylatorowa i wydajne odprowadzanie ciepła zapewniają optymalną wydajność nawet w ekstremalnych temperaturach, od -40°C do +70°C.

Przełącznik warstwy 3 CISCOM8216TSN-4XGF-4GF-8GT został zaprojektowany tak, aby spełniać rygorystyczne standardy komunikacyjne wymagane w środowiskach przemysłowych, oferując rozwiązania dla komunikacji w czasie rzeczywistym i wyzwań związanych z bezpieczeństwem sieci. Obsługuje różne metody zarządzania, w tym dostęp do interfejsu wiersza poleceń (CLI) poprzez port CONSOLE lub protokoły TELNET/SSH, dostęp do interfejsu WEB poprzez HTTP/HTTPS oraz dostęp do bazy MIB poprzez SNMP. Obsługuje również szeroki zakres protokołów sieciowych, takich jak TSN, PTP, RIP, OSPF, VRRP, ERPS, MW-Ringv2, STP/RSTP/MSTP, VLAN, QoS, LACP, PIM, IGMP, IGMP Snooping, LLDP, 802.1X, ACL, RMON, DHCPv4, SNTP, port mirroring, DDM, Ping, Traceroute i wiele innych. Przełącznik obsługuje funkcje zarządzania systemem, takie jak przesyłanie i pobieranie plików konfiguracyjnych, uaktualnianie online i tworzenie kopii zapasowych plików obrazów.

Produkt Cechy

  • Obsługa tłumienia burz w ramkach rozgłoszeniowych, ramkach multicast i nieznanych ramkach oraz wykrywanie burz w pakietach rozgłoszeniowych i multicast w celu zapobiegania burzom sieciowym
  • Obsługa agregacji statycznej i dynamicznej LACP, co może zwiększyć przepustowość transmisji, poprawić niezawodność łącza i zapewnić równoważenie obciążenia sieci.
  • Obsługa sieci VLAN 802.1Q, zapewnianie interfejsów dostępowych, magistralnych i hybrydowych
  • Obsługa podziału sieci VLAN na podstawie adresu MAC, protokołu, podsieci IP, przepływu itp.
  • Obsługa tabeli adresów MAC i limitu czasu starzenia, statyczne powiązanie adresów MAC jednokierunkowego/wielokrotnego nadawania z interfejsem, aby zapewnić korzystanie z legalnych użytkowników
  • Obsługa PIM, IGMP, IGMP Snooping i filtrowania multicast, redukcja transmisji danych multicast w sieci i oszczędność zasobów sieciowych
  • Obsługa protokołu wykrywania warstwy łącza LLDP, uzyskiwanie informacji o sąsiednich urządzeniach LLDP i monitorowanie stanu łącza, co jest wygodne w zarządzaniu topologią i lokalizowaniu usterek.
  • Obsługa technologii ochrony wielopierścieniowej ERP Ethernet, zapewnienie sieci wielopierścieniowej, tworzenie kopii zapasowych łączy, osiągnięcie szybkiej konwergencji i poprawa stabilności sieci
  • Obsługa protokołu redundancji wirtualnego routingu VRRP, który umożliwia wielu urządzeniom routującym utworzenie wirtualnego routera w celu zapewnienia redundantnej kopii zapasowej
  • Obsługa protokołów HTTP, HTTPS, TELNET, SSH, portu CONSOLE i innych metod logowania
  • Obsługa protokołów SNMPv1/v2c/v3, wyszukiwanie informacji, modyfikowanie informacji i rozwiązywanie problemów może odbywać się za pośrednictwem systemu zarządzania siecią MIB w celu zapewnienia scentralizowanego zarządzania
  • Obsługa zdalnego monitorowania sieci RMON, statystyk i alarmów dla różnych typów ramek danych, które mogą być używane do zdalnego monitorowania i zarządzania systemem zarządzania siecią
  • Obsługa zabezpieczeń portu, konwersja dynamicznego adresu MAC na bezpieczny dynamiczny/statyczny/lepki adres MAC w celu zwiększenia bezpieczeństwa urządzenia
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelniania i kontrolowania praw dostępu użytkowników
  • Obsługa bezpiecznego mechanizmu zarządzania siecią AAA, uwierzytelniania, autoryzacji i rozliczania za pośrednictwem protokołów RADIUS i TACACS+ w celu uniemożliwienia logowania się nieautoryzowanych użytkowników
  • Listy kontroli dostępu ACL, wiele reguł filtrowania typów ramek można dostosować, a określone pakiety można filtrować lub ograniczać ich przepustowość
  • Obsługa jakości usług QoS, dzięki której głos, obraz i ważne dane są przesyłane w pierwszej kolejności w urządzeniach sieciowych, co rozwiązuje problem przeciążenia sieci.
  • Obsługa funkcji port mirroring, która umożliwia zbieranie danych wysyłanych i odbieranych przez port w celu wykrywania sieci i zarządzania błędami
  • Obsługa cyfrowej diagnostyki i monitorowania DDM, która umożliwia monitorowanie temperatury roboczej, napięcia, prądu, mocy optycznej wysyłania/odbioru i innych parametrów modułu optycznego DDM SFP.
  • Pinguj IPv4/IPv6 i Traceroute IPv4/IPv6, aby wykryć łączność sieciową i zlokalizować punkty awarii
  • Obsługa podwójnego zasilania, alarmu wyłączenia zasilania i alarmu odłączenia portu oraz obsługa trybu alarmu przekaźnikowego
  • Obsługa serwera DHCPv4, scentralizowane zarządzanie dynamiczne i konfiguracja adresów IP użytkowników
  • Obsługa wykrywania DHCPv4
  • Obsługiwana jest funkcja DHCPv4 snooping, która zapewnia, że klient DHCP uzyskuje adres IP od legalnego serwera DHCP, zapobiegając w ten sposób atakom DHCP
  • Obsługa przekaźnika DHCPv4 w celu pomocy serwerowi DHCP w dynamicznym przydzielaniu parametrów sieciowych klientowi DHCP
  • Obsługa dziennika systemowego w celu rejestrowania operacji użytkownika, bezpieczeństwa systemu, błędów systemu i innych informacji, a także obsługa zdalnego monitorowania serwera syslog
Oprogramowanie
Przełączanie Obsługa sieci VLAN 802.1Q

Obsługa segmentacji sieci VLAN na podstawie portu/adresu MAC/podsieci/protokołu/przepływu oraz izolacji portów i mapowania sieci VLAN

Obsługa konfiguracji portu, np. szybkości, trybu dupleksu, kontroli przepływu, maksymalnej długości ramki

Obsługa limitu szybkości portu, tłumienia burz, wykrywania burz, statystyk portu

Obsługa agregacji portów (statycznych), dynamicznego protokołu LACP

Obsługa konfiguracji starzenia się i uczenia adresów MAC, statyczne wiązanie adresów MAC jednokierunkowego/wielokrotnego przekazu

TSN IEEE 802.1AS (uogólniony PTP, gPTP)

IEEE 802.1Qbu (wywłaszczanie ramek, FP)

IEEE 802.1Qbv (kształtownik uwzględniający czas, TAS)

IEEE 802.1Qci (filtrowanie i nadzorowanie strumienia, PSFP)

IEEE 802.1CB (Replikacja i eliminacja ramek dla zapewnienia niezawodności, FRER)

Nadmierność Obsługa protokołu prywatnego Fast Ring Network (MW-Ringv2)

Wsparcie ERPS

Obsługa STP/RSTP/MSTP

Obsługa wykrywania pętli zwrotnej

Multicast Wsparcie IGMP Snooping

Obsługa filtra multicast

Obsługa IGMPv2/v3

Wsparcie PIM-SM

Rozgromienie Obsługa statycznego routingu IPv4/IPv6

Obsługa kontroli tras, szyfrowania, ACL

Obsługa dynamicznego routingu RIPv1/v2 i OSPF

Obsługa VRRPv2/v3

Zarządzanie bezpieczeństwem Obsługa kontroli usług HTTPS, SSH, HTTP/HTTPS, SNMP, zarządzania dostępem TELNET/SSH

Poziom uprawnień wsparcia, bezpieczeństwo portu

Obsługa uwierzytelniania portu 802.1X, uwierzytelniania AAA, protokołów RADIUS i TACACS+

Wsparcie dla ochrony źródła IPv4/IPv6, ochrony ARP

Obsługa ACL, filtrowanie danych na warstwach L2-L4

Wsparcie przekaźnika alarmowego

Czas Obsługa protokołu IEEE 1588v2 (Precision Time Protocol, PTP)

Obsługa lokalnego zarządzania czasem i klientów SNTP

Obsługa konfiguracji czasu letniego i strefy czasowej

Zarządzanie i konserwacja Obsługa QoS, SP, harmonogramowania kolejek DWRR

Obsługa klienta DHCPv6, klienta/serwera/nasłuchiwania/przekaźnika DHCPv4

Obsługa protokołów SNMPv1/v2c/v3, SNMP Trap, RMON, LLDP, LLDP MED

Obsługa protokołu zarządzania siecią CS-NMPv2

Obsługa dublowania portów, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6

Wsparcie zarządzania uprawnieniami użytkowników, logowanie

Obsługa zarządzania plikami konfiguracyjnymi, aktualizacji kopii lustrzanych i podwójnej kopii zapasowej, ponownego uruchamiania online i przywracania ustawień fabrycznych

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 180 Gb/s
Rozmiar bufora 32Mbit
Tabela adresów MAC 32 tys.
Interfejs
Port światłowodowy 10G 4 porty 10GBase-R SFP+, kompatybilne z modułem 1000Base-X SFP i miedzianym modułem 1000Base-T SFP
Port światłowodowy 1G 4 porty SFP 1000Base-X, kompatybilne z modułem SFP 100Base-FX i modułem miedzianym SFP 1000Base-T
Port miedziany 1G 8 portów RJ45 z automatycznym wykrywaniem 10/100/1000Base-T(X), obsługa pełnego/półdupleksowego dupleksu, automatyczne połączenie MDI/MDI-X

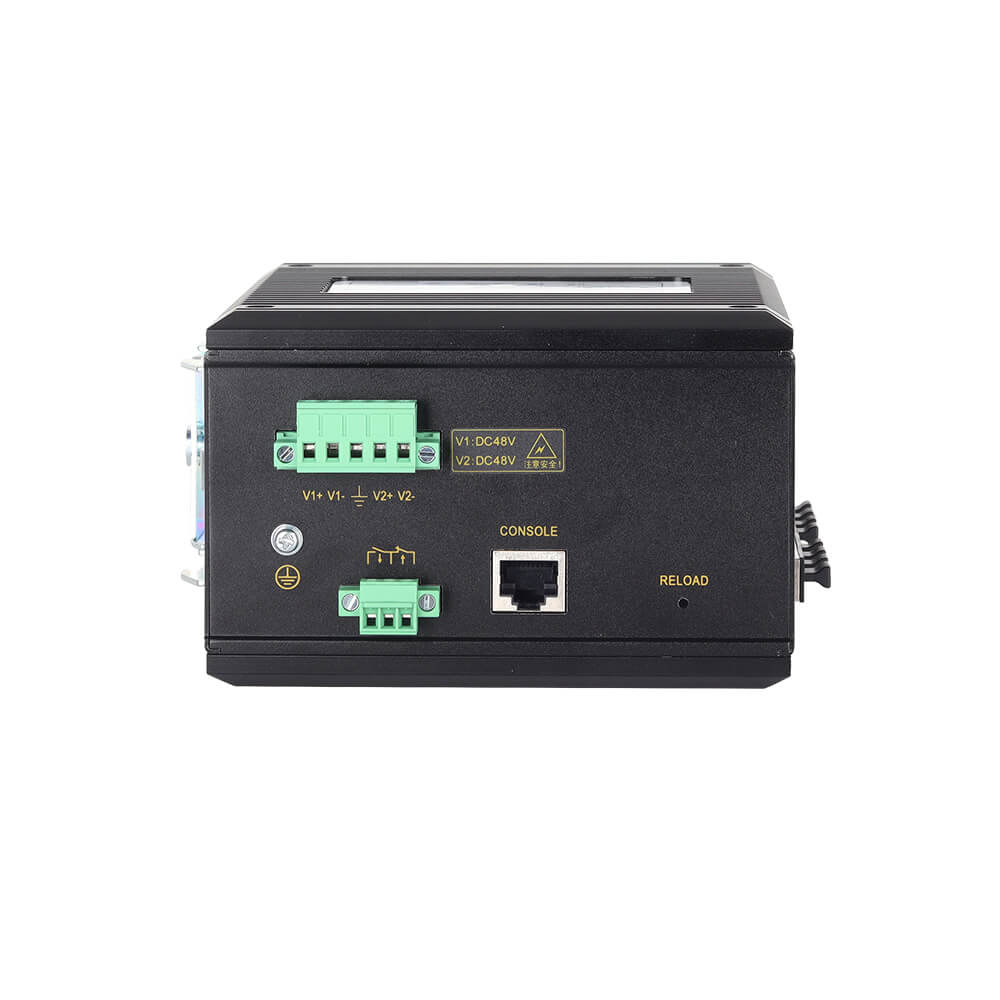

Przekaźnik 1*wyjście alarmu przekaźnikowego, 3-pozycyjne bloki zaciskowe blokujące o rozstawie 3,81 mm
KONSOLA 1*Port KONSOLI, port sygnału RS232 RJ45, używany do debugowania i konfiguracji wiersza poleceń
Przycisk Ponowne uruchomienie jednym kliknięciem lub przywrócenie ustawień fabrycznych
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik portu optycznego, wskaźnik TSN, wskaźnik dzwonka, wskaźnik szybkości portu elektrycznego i wskaźnik połączenia/aktywności
Zasilacz
Napięcie wejściowe Model DC: DC24V lub DC48V, podwójne wejście zasilania, zabezpieczenie przed odwrotnym podłączeniem

Model prądu przemiennego: AC85~264 V / DC110~370 V

Pobór mocy Model DC:<27 W@DC48 V(pełne obciążenie)

Model AC:<27 W@AC220 V(pełne obciążenie)

Metoda połączenia 5-pozycyjne bloki zaciskowe blokujące o rozstawie 5,08 mm
Ochrona Zabezpieczenie nadprądowe
Charakterystyka fizyczna
Wymiary 160×82,5×128 mm (bez klipsa montażowego na szynie DIN)
Instalacje Montaż na standardowej szynie DIN 35 mm
Kod IP IP40
Waga 1,6 kg
Środowisko pracy
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2(ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 3

IEC 61000-4-4(EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM8216TSN-4XGF-4GF-8GT

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-03-03
PDF
(291,68 KB)
Model standardowy Port światłowodowy 10G Port światłowodowy 1G Port miedziany 1G Napięcie wejściowe
CISCOM8216TSN-4XGF-4GF-8GT-DC24 4 4 8 Podwójny

Wejście zasilania DC20~72V

CISCOM8216TSN-4XGF-4GF-8GT-DC48 4 4 8
CISCOM8216TSN-4XGF-4GF-8GT-AD220 4 4 8 Pojedynczy AC85~264V/DC110~370V
