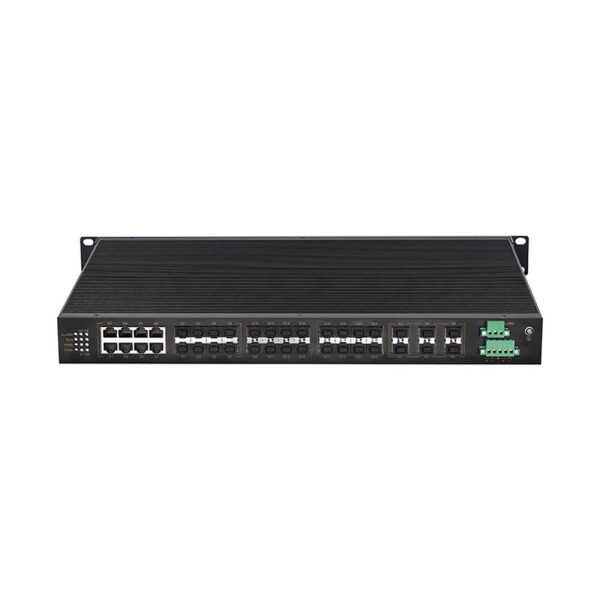

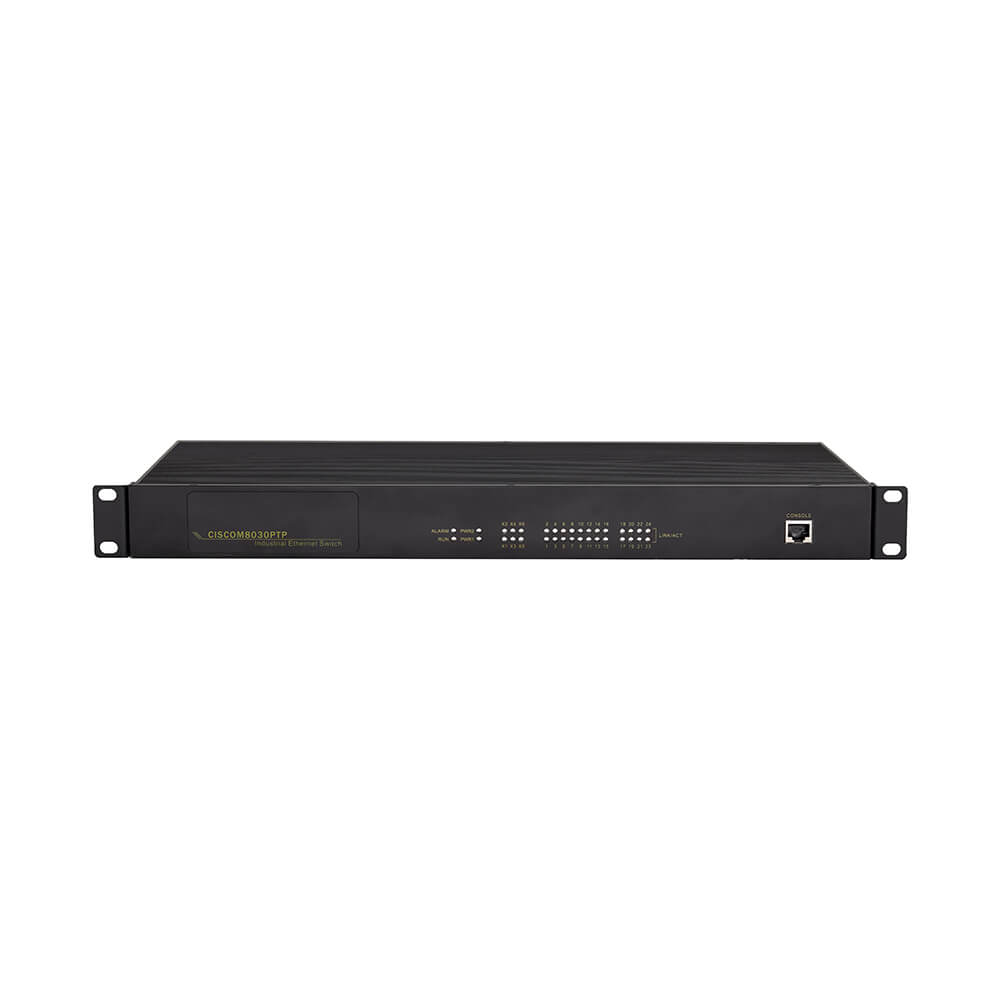

CISCOM8030PTP-6XGF-16GF-8GC

30-portowy przełącznik przemysłowy Ethernet warstwy 3 10G montowany w szafie PTP
  • Obsługa 6 portów 10G SFP+, 16 portów Gigabit SFP, 8 portów Gigabit combo
  • Obsługa protokołów IEEE1588 (PTP) i IEEE802.1AS (gPTP)
  • Obsługa szybkiej sieci pierścieniowej (MW-Ringv2), ERPS, STP/RSTP/MSTP i innych protokołów redundancji sieci pierścieniowej
  • Obsługa protokołów statycznego routingu IPv4/IPv6, RIPv1/v2 i dynamicznego routingu OSPF
  • Opcjonalnie obsługuje pojedyncze lub podwójne zasilanie AC85~264V/DC110~370V AC/DC
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40, konstrukcja bezwentylatorowa
  • Temperatura pracy -40℃~+75℃

Przemysłowy przełącznik Ethernet warstwy 3 CISCOM8030PTP-6XGF-16GF-8GC, 10G, do montażu w szafie rack, obsługuje 6 portów 10G SFP+, 16 portów gigabitowych SFP i 8 portów gigabitowych combo. Zapewnia precyzyjną synchronizację zegara, wydajne przetwarzanie pasma, automatyczne rozwiązywanie problemów z pakietami danych, redukcję awarii transmisji i łatwą obsługę sieci 10G, zapewniając stabilną i wydajną transmisję danych. Produkt został wyposażony w komponenty klasy przemysłowej, wysokiej jakości konstrukcję systemu i wytrzymałą obudowę ze stopu aluminium, trwałe, bezwentylatorowe odprowadzanie ciepła oraz może pracować w szerokim zakresie temperatur od -40°C do +75°C. Przełączniki warstwy 3 CISCOM8030PTP-6XGF-16GF-8GC są zgodne z głównymi standardami komunikacyjnymi w przemyśle i spełniają wymagania techniczne, takie jak komunikacja w czasie rzeczywistym i bezpieczeństwo sieci. Produkt zapewnia wiele sposobów zarządzania przełącznikiem, takich jak dostęp do wiersza poleceń przełącznika (CLI) poprzez port CONSOLE lub protokół TELNET/SSH, dostęp do interfejsu WEB przełącznika poprzez HTTP/HTTPS oraz dostęp do bazy MIB urządzenia poprzez protokół SNMP. Zapewnia również obsługę wielu protokołów sieciowych, takich jak PTP, RIP, OSPF, VRRP, ERPS, MW-Ringv2, STP/RSTP/MSTP, VLAN, QoS, LACP, PIM, IGMP, IGMP Snooping, LLDP, 802.1X, ACL, RMON, DHCPv4 klient/serwer/nasłuchiwanie/przekaźnik, klient NTP, dublowanie portów, DDM, ping, traceroute itp. Obsługuje funkcje zarządzania systemem, takie jak przesyłanie i pobieranie plików konfiguracyjnych, aktualizacja online i tworzenie kopii zapasowych plików obrazów.



Cechy produktu

  • Obsługuje tłumienie burz ramek jednokierunkowych, ramek rozgłoszeniowych i nieznanych ramek, obsługuje wykrywanie burz pakietów rozgłoszeniowych i wielokierunkowych oraz zapobiega burzom sieciowym
  • Obsługa agregacji statycznej łącza i dynamicznej agregacji LACP, co może zwiększyć przepustowość transmisji, poprawić niezawodność łącza i umożliwić współdzielenie obciążenia sieciowego
  • Obsługuje standard 802.1Q VLAN i udostępnia interfejsy dostępowe, magistralne i hybrydowe, co umożliwia łatwy podział wielu domen rozgłoszeniowych i zwiększenie bezpieczeństwa sieci.
  • Obsługa podziału sieci VLAN na podstawie adresu MAC, protokołu, podsieci IP itp., co ma zastosowanie w sieciach w różnych środowiskach
  • Obsługa tabeli adresów MAC i limitu czasu starzenia, statycznego adresu MAC jednokierunkowego/wielokrotnego i powiązania interfejsu w celu zapewnienia legalnego użytkowania przez użytkownika
  • Obsługa protokołów PIM, IGMP, IGMP Snooping i filtrowania multicast w celu ograniczenia transmisji danych multicast w sieci i oszczędzania zasobów sieciowych
  • Obsługuje protokół wykrywania warstwy łącza LLDP, uzyskuje informacje o sąsiednich urządzeniach LLDP i monitoruje stan łącza, aby ułatwić zarządzanie topologią i lokalizację usterek.
  • Obsługa technologii ochrony wielopierścieniowej ERPS Ethernet, zapewnianie sieci wielopierścieniowej, wykonywanie kopii zapasowych łączy, osiąganie szybkiej konwergencji i poprawa stabilności sieci
  • Obsługa protokołu redundancji wirtualnego routingu VRRP, który łączy wiele urządzeń routujących w wirtualny router w celu uzyskania redundantnej kopii zapasowej.
  • Obsługa wielu metod logowania, takich jak HTTP, HTTPS, TELNET, SSH, port KONSOLI itp.
  • Obsługa protokołów SNMPv1/v2c/v3, wyszukiwanie informacji, modyfikowanie informacji i rozwiązywanie problemów może odbywać się za pośrednictwem systemu zarządzania siecią MIB w celu zapewnienia scentralizowanego zarządzania
  • Obsługa zdalnego monitorowania sieci RMON, zbieranie statystyk i alarmów dla różnych typów ramek danych oraz możliwość wykorzystania do zdalnego monitorowania i zarządzania systemami zarządzania siecią
  • Obsługa zabezpieczeń portu, konwersja dynamicznego adresu MAC na bezpieczny dynamiczny/statyczny/lepki adres MAC w celu zwiększenia bezpieczeństwa urządzenia
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelniania i kontrolowania praw dostępu użytkowników
  • Obsługuje mechanizm zarządzania siecią zabezpieczeń AAA, wykonuje uwierzytelnianie, autoryzację i rozliczanie za pośrednictwem RADIUS i TACACS+, aby uniemożliwić logowanie się nielegalnym użytkownikom
  • Obsługa listy kontroli dostępu ACL, możliwość dostosowania wielu reguł filtrowania typów ramek w celu filtrowania lub ograniczania szybkości określonych pakietów
  • Obsługa jakości usług QoS, umożliwiająca priorytetowe przesyłanie głosu, obrazu i ważnych danych w urządzeniach sieciowych w celu rozwiązania problemu przeciążenia sieci
  • Obsługa funkcji port mirroring, która umożliwia zbieranie danych wysyłanych i odbieranych przez port w celu wykrywania sieci i zarządzania błędami.
  • Obsługa cyfrowego monitorowania diagnostycznego DDM, które umożliwia monitorowanie temperatury roboczej, napięcia, prądu, mocy optycznej nadawania/odbioru i innych parametrów modułów optycznych DDM SFP.
  • Obsługa funkcji Ping IPv4/IPv6 i Traceroute IPv4/IPv6 w celu wykrywania łączności sieciowej i lokalizowania punktów awarii
  • Obsługa podwójnego źródła zasilania, alarmu awarii zasilania i alarmu odłączenia portu oraz obsługa metody alarmu przekaźnikowego
  • Obsługa serwera DHCPv4 w celu centralnego, dynamicznego zarządzania i konfigurowania adresów IP użytkowników
  • Obsługa podsłuchu DHCPv4 w celu zapewnienia, że klienci DHCP uzyskują adresy IP z legalnych serwerów DHCP, zapobiegając w ten sposób atakom DHCP.
  • Obsługa przekaźnika DHCPv4 w celu ułatwienia serwerowi DHCP dynamicznego przydzielania parametrów sieciowych klientom DHCP.
  • Obsługa dzienników systemowych w celu rejestrowania operacji użytkowników, bezpieczeństwa systemu, awarii systemu i innych informacji oraz obsługa zdalnego monitorowania serwera Syslog
Oprogramowanie
Funkcja wymiany Obsługa konfiguracji portu, limitu prędkości portu, tłumienia burz, wykrywania burz, agregacji portów, LACP, statystyk portu

Obsługuje 802.1Q VLAN, VLAN oparty na adresie MAC/protokole/podsieci, izolację portów i mapowanie VLAN

Obsługuje ograniczenia starzenia się i uczenia się adresów MAC, statyczne wiązanie adresów MAC jednokierunkowych lub wielokierunkowych

PTP IEEE 1588v2 (Protokół precyzyjnego czasu, PTP)

IEEE 802.1AS (uogólniony PTP, gPTP)

Nadmiarowa technologia Obsługa protokołu prywatnego Fast Ring Network (MW-Ringv2)

Wsparcie ERPS

Obsługa STP/RSTP/MSTP

Technologia multicast Wsparcie IGMP Snooping

Obsługa filtrowania multicast

Obsługa IGMPv2/v3

Wsparcie PIM-SM

Technologia routingu Obsługa statycznego routingu IPv4/IPv6

Obsługa kontroli routingu, szyfrowania routingu i listy kontroli dostępu do routingu

Obsługa dynamicznego routingu RIPv1/v2 i OSPF

Obsługa VRRPv2/v3

Zarządzanie bezpieczeństwem Obsługa kontroli usług HTTPS, SSH, HTTP/HTTPS, SNMP, zarządzania dostępem TELNET/SSH

Obsługa uwierzytelniania portu 802.1X, uwierzytelniania AAA, protokołów RADIUS, TACACS+

Obsługa zabezpieczeń portu, ochrona źródła IPv4/IPv6, ochrona ARP

Obsługa ACL, filtrowanie danych warstwy L2-L4

Obsługa wykrywania pętli zwrotnej i alarmu

Zarządzanie i konserwacja Obsługa QoS, SP, harmonogramowania kolejek DWRR

Obsługa klienta DHCPv6, klienta/serwera/nasłuchiwania/przekaźnika DHCPv4

Obsługa SNMPv1/v2c/v3, SNMPv1/v2c/v3 Trap, RMON, LLDP, LLDP MED

Obsługa protokołu zarządzania siecią prywatną CS-NMPv2

Obsługa dublowania portów, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6

Wsparcie zarządzania uprawnieniami użytkowników, zarządzaniem logami, zarządzaniem czasem lokalnym i klientem NTP

Obsługuje zarządzanie plikami konfiguracyjnymi, aktualizację obrazu i podwójne tworzenie kopii zapasowych, ponowne uruchamianie online i przywracanie ustawień fabrycznych

Giełda
Metoda wymiany Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 180 Gb/s
Rozmiar bufora 32Mbit
Tabela adresów MAC 32 tys.
Interfejs
Port 10G 6 portów 10GBase-R 10G SFP+
Port 1G 16 portów SFP 1000Base-X Gigabit
Port gigabitowy combo 8 portów combo Gigabit, obsługuje adaptacyjny port miedziany Gigabit RJ45 10/100/1000Base-T(X) lub opcjonalnie gniazdo Gigabit SFP 1000Base-X, port miedziany obsługuje pełny/półdupleksowy, adaptacyjny MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego, 3-pozycyjny blok zacisków blokujących o rozstawie 5,08 mm
KONSOLA 1 port KONSOLI, port sygnału RS232 RJ45, używany do debugowania urządzenia i konfiguracji wiersza poleceń
Kontrolka Kontrolka zasilania, kontrolka działania, kontrolka alarmu, kontrolka interfejsu
Zasilacz
Wejście zasilania AC85~264V/DC110~370V, opcjonalnie pojedyncze/podwójne zasilanie
Pobór mocy <47W@AC220V
Metoda połączenia Blokada zaciskowa 5-pozycyjna o skoku 5,08 mm
Ochrona zasilania Wbudowane zabezpieczenie nadprądowe
Mechaniczny
Wymiary 482,6×44×315 mm (wraz z uchwytami montażowymi)
Metoda instalacji Standardowa instalacja w szafie 19-calowej 1U
Ochrona podwozia IP40
Waga Około 4,5 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4 (wyładowanie kontaktowe ±8 kV, wyładowanie powietrzne ±15 kV)

IEC 61000-4-5 (Udar): Poziom 4 (zasilanie: tryb wspólny ±4 kV, tryb różnicowy ±2 kV;

Port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV)

IEC 61000-4-4 (EFT): Poziom 4 (zasilanie: ±4 kV, port sieciowy: ±2 kV)

Karta katalogowa CISCOM8030PTP-6XGF-16GF-8GC

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(417,43 KB)
Model standardowy 10G

Port SFP+

1G

Port SFP+

Gigabit

Port kombinowany

Napięcie wejściowe
CISCOM8030PTP-6XGF-16GF-8GC 6 16 8 AC85~264V/

Prąd stały 110~370 V
