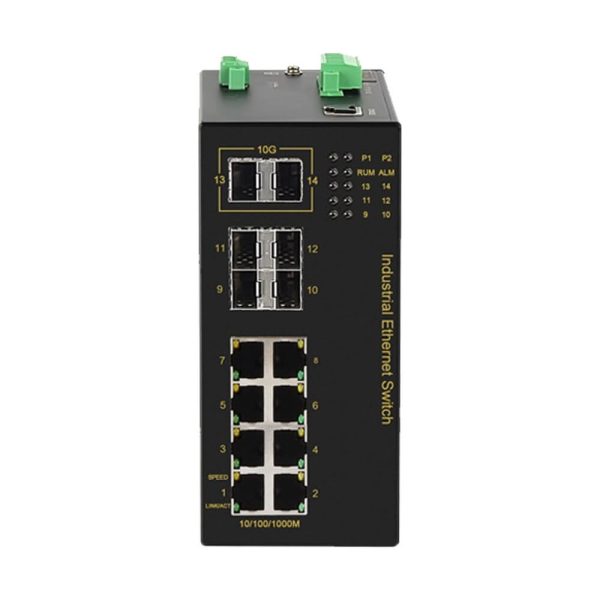

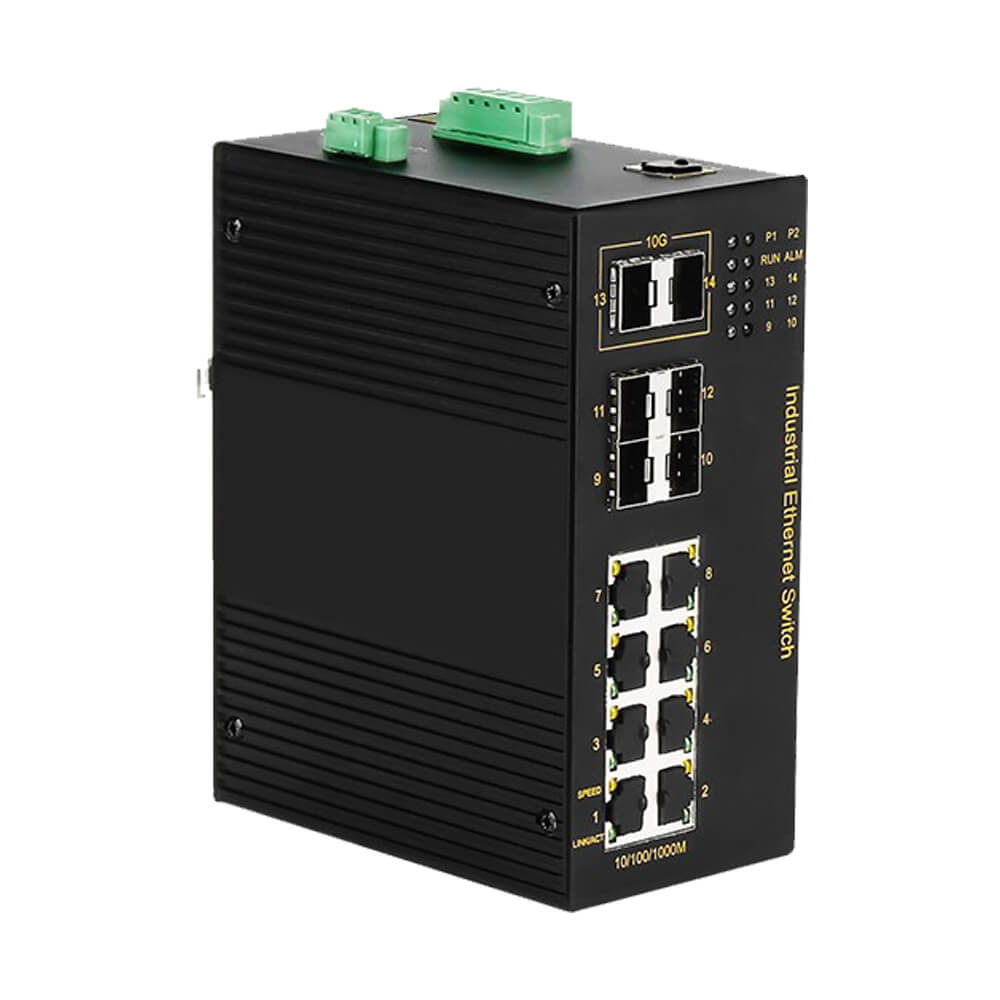

CISCOM7214GX-2XGF-4GF-8GT

14-portowy przełącznik przemysłowy Ethernet warstwy 2 10G zarządzany na szynie DIN
  • Obsługa 2 portów SFP 10G, 4 portów SFP Gigabit, 8 portów miedzianych Gigabit
  • Obsługa protokołów redundancji pierścieniowej, takich jak MW-Ringv1/v2, ERPS, STP/RSTP
  • Szybka redundancja pierścienia z czasem krótszym niż 20 ms (MW-Ringv1/v2)
  • Obsługuje pojedyncze wejście zasilania AC 85~264V/DC 110~370V lub dwa wejścia zasilania DC36-72V
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości z klasą ochrony IP40, odprowadzanie ciepła bez wentylatora,
  • -40°C do +85°C temperatura pracy

CISCOM7214GX-2XGF-4GF-8GT to zarządzany przemysłowy przełącznik Ethernet warstwy 2 10G Din Rail. Obsługuje 2 porty 10G SFP, 4 porty gigabitowe SFP i 8 portów miedzianych gigabitowych. Ten przełącznik wykorzystuje mechanizm store-and-forward, zapewniając solidne możliwości przetwarzania przepustowości, a jednocześnie automatycznie wykrywając i redukując błędy transmisji, zapewniając stabilny, niezawodny i wydajny transfer danych. Produkt charakteryzuje się starannie dobranymi komponentami klasy przemysłowej, wysokiej jakości konstrukcją systemu i kontrolą produkcji. Jest przeznaczony do instalacji na standardowej szynie DIN 35 mm, umieszczony w wytrzymałej i trwałej obudowie metalowej o wysokiej wytrzymałości. Konstrukcja bez wentylatora pozwala na skuteczne odprowadzanie ciepła i niezawodną pracę w szerokim zakresie temperatur od -40°C do +75°C. Urządzenie spełnia również wysokie standardy ochrony przemysłowej, dzięki czemu nadaje się do trudnych środowisk pracy, zapewniając stabilną wydajność komunikacji.

Seria CISCOM7214GX-2XGF-4GF-8GT obsługuje szereg funkcji i protokołów sieciowych, w tym MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, IGMP Snooping, ACL, kontrola dostępu WEB/TELNET/SSH, agregacja statyczna, dublowanie portów, wiązanie statycznych adresów MAC, diagnostyka sieci, wykrywanie pętli zwrotnej, dzienniki e-mail, alarmy, SNTP, dzienniki systemowe i aktualizacje oprogramowania sprzętowego online. Te możliwości zwiększają wydajność sieci, niezawodność i bezpieczeństwo, dzięki czemu nadaje się do różnych złożonych wymagań sieciowych. Produkt przeszedł rygorystyczne testy funkcjonalności, odporności na temperaturę, zgodności z przepisami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Cechy produktu

  • Obsługa ograniczania przepustowości dla pakietów rozgłoszeniowych, nieznanych pakietów multicast i nieznanych pakietów unicast, z wykrywaniem i zapobieganiem burzom pakietów rozgłoszeniowych i multicast w celu uniknięcia burz sieciowych
  • Obsługa funkcji kopiowania portów w celu zbierania danych z wejścia i wyjścia portu w celu wykrywania sieci i zarządzania błędami
  • Obsługa sieci VLAN 802.1Q, zapewniająca interfejsy dostępowe, magistralne i hybrydowe w celu łatwego podziału wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa funkcji IGMP Snooping w celu ustanowienia tabeli przekazywania multicastów warstwy 2, co pozwala ograniczyć transmisję danych multicastowych w sieci i oszczędza zasoby sieciowe.
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu uzyskania informacji o sąsiednich urządzeniach LLDP, monitorowania statusów łączy, ułatwiania zarządzania topologią i lokalizacji błędów
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol) zgodnego z protokołem STP (Spanning Tree Protocol) w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci
  • Obsługa kontroli WEB z kontrolą dostępu protokołów HTTP i HTTPS, a także ograniczeniami adresów IP logowania
  • Obsługa scentralizowanego zarządzania SNMPv1/v2c/v3 i komunikatów TRAP SNMPv1/v2c/v3, w tym obsługa standardowych powiadomień TRAP i prywatnych powiadomień TRAP
  • Obsługa QoS (Quality of Service) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych w urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa wykrywania pętli zwrotnych w celu zapobiegania powstawaniu pętli sieciowych i związanych z nimi burz sieciowych
  • Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych i aktualizacji systemu



Oprogramowanie
Przełączanie Obsługa konfiguracji portu, ograniczanie szybkości portu, tłumienie burz, wykrywanie burz, agregacja portów, LACP i statystyki portu

Obsługa sieci VLAN 802.1Q

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC

Nadmierność Obsługa zastrzeżonej technologii sieci pierścieniowej MW-Ringv1/v2

Obsługa ERPS (Ethernet Ring Protection Switching)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Zarządzanie i konserwacja Obsługa kontroli dostępu WEB, TELNET i SSH

Obsługa QoS (Quality of Service), SNMP v1/v2c/v3, SNMPv1/v2c/v3 TRAP, RMON i LLDP

Obsługa dublowania portów i pingowania

Obsługa zarządzania uprawnieniami użytkowników, logów systemowych, synchronizacji czasu lokalnego/sieciowego i czasu letniego

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu oraz przesyłania/pobierania plików konfiguracyjnych

Obsługa zarządzania CS-NMPv2, MixView i MaxView

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 64 Gb/s
Rozmiar bufora 8Mbit
Rozmiar tabeli MAC 16 tys.
Interfejs
Port światłowodowy 10G 2 porty SFP 10GBase-X, kompatybilne z 1000Base-X.
Port światłowodowy gigabitowy 4 porty SFP 1000Base-X
Gigabitowy port miedziany 8 portów miedzianych 10/100/1000Base-T(X) z automatycznym wykrywaniem, obsługujących pełny/półdupleksowy tryb, automatyczne MDI/MDI-X
Przekaźnik 1 przekaźnikowe wyjście alarmowe z 3-stykowym rozstawem 3,81 mm i blokującymi złączami zaciskowymi.
KONSOLA 1 port KONSOLI ze złączem RJ45, obsługujący sygnał RS232 do debugowania urządzeń i konfiguracji poleceń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik interfejsu i wskaźnik szybkości portu Ethernet
Zasilacz
Napięcie wejściowe Model DC: opcjonalnie DC12~48V lub 36~72V, podwójna redundancja zasilania, zabezpieczenie przed odwrotną polaryzacją

Model prądu zmiennego: AC85~264V/DC110~370V

Pobór mocy <12W
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 156×72×120(mm) (bez klipsa montażowego na szynie DIN)
Instalacje Standardowa instalacja na szynie DIN 35 mm
Kod IP IP40
Waga 0,95 kg
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 4

* Porty Ethernet obsługują ochronę przeciwprzepięciową 6kV

IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM7214GX-2XGF-4GF-8GT

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(240,74 KB)
Model standardowy 10G

Port światłowodowy

1G

Port światłowodowy

1G

Port miedziany

Napięcie wejściowe
CISCOM7214GX-2XGF-4GF-8GT 2 4 8 Prąd stały 12~48 V
CISCOM7214GX-2XGF-4GF-8GT-DC48 2 4 8 Prąd stały 36~72 V
CISCOM7214GX-2XGF-4GF-8GT-AD220 2 4 8 Prąd zmienny 85~264 V/prąd stały 110~370 V
