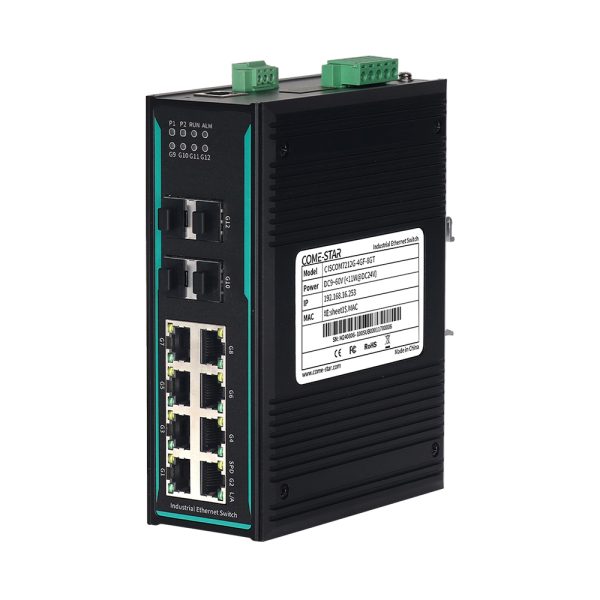

CISCOM7212G-4GF-8GT

12-portowy przełącznik przemysłowy Ethernet warstwy 2 na szynę DIN
  • 4 porty SFP 1G, 8 portów miedzianych 1G, port SFP obsługuje moduł SFP 100M/1G lub moduł SFP 1G-T
  • Obsługa protokołów redundancji sieci pierścieniowej, takich jak MW-Ring, ERPSv1/v2, STP/RSTP w celu zwiększenia niezawodności sieci
  • Szybka redundancja pierścienia (MW-Ring) <20 ms zwiększa niezawodność komunikacji systemowej
  • Obsługa 1 wejścia zasilania AC 85~264V/DC 110~370V lub opcjonalnie dwóch wejść zasilania DC 9~60V, umożliwiająca redundancję zasilania przy użyciu dwóch wejść
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40, konstrukcja bezwentylatorowa do odprowadzania ciepła, niezawodna praca w trudnych warunkach przemysłowych w zakresie temperatur od -40 ℃ do +75 ℃

CISCOM7212G-4GF-8GT layer 2 network managed DIN-rail mount industrial Ethernet switch support 4 * 1G SFP ports and 8 * 1G copper ports. It adopts a storage and forwarding mechanism and has strong bandwidth processing capabilities, automatically troubleshooting data packet errors, reducing transmission failures, and easily supporting 1000Mbps networking to ensure stable, reliable, and efficient data transmission. The product uses industrial-grade components combined with high standard system design and production control. Standard din-rail type installation, high strength durable aluminum alloy shell, fanless design for efficient heat dissipation, -40℃ ~ + 75℃ wide temperature work, high standard industrial protection design, can adapt to a variety of harsh working environment, stable communication performance.

CISCOM7212G-4GF-8GT można zarządzać za pomocą zarządzania WEB lub zarządzania siecią SNMP, zapewniając jednocześnie MW-Ring, ERPS, STP/RSTP, VLAN, LLDP, RMON, ACL, jakość usług QoS (Quality of Service), 802.1X, IGMP Snooping, kontrolę szybkości, konwergencję portów, dublowanie portów, publikację statycznych adresów MAC, diagnostykę sieci, wykrywanie pętli, alarm błędu e-mail/przekaźnika i aktualizację oprogramowania sprzętowego online. Produkty mogą być szeroko stosowane w kompleksowej energetyce, inteligentnym mieście, inteligentnym transporcie, inteligentnej fabryce, automatyce przemysłowej i innych dziedzinach przemysłu.

  • Cechy produktu
  • Obsługa limitu szybkości transmisji rozgłoszeniowej, nieznanego multicastu i nieznanego unicastu, wykrywanie burzy pakietów danych rozgłoszeniowych i multicastowych, zapobieganie burzom rozgłoszeniowym
  • Obsługa statycznej agregacji łączy, co może zwiększyć przepustowość transmisji i poprawić niezawodność łącza
  • Obsługa funkcji kopiowania portów i zbieranie danych z wejść i wyjść portów w celu wykrywania sieci i zarządzania błędami
  • Obsługa statystyk portu w celu zliczania różnych typów ramek danych wysyłanych i odbieranych w celu monitorowania ruchu w porcie
  • Obsługa cyfrowej diagnostyki i monitorowania DDM, możliwość wykrywania temperatury, napięcia, prądu, mocy optycznej nadawania i odbioru modułu optycznego DDM
  • Obsługa 802.1Q VLAN, zapewnia dostęp, magistralę, interfejs hybrydowy, łatwy podział wielu domen rozgłoszeniowych; zwiększa bezpieczeństwo sieci
  • Obsługa tabeli adresów MAC i limitu czasu starzenia oraz statyczny adres MAC jednokierunkowy/wielokierunkowy powiązany z interfejsem w celu zapewnienia korzystania z legalnych użytkowników
  • Obsługa podsłuchu IGMP, ustanawianie publikacji dwuwarstwowego transferu multicast, redukcja transmisji danych multicast w sieci, oszczędzanie zasobów sieciowych
  • Obsługa protokołu wykrywania warstwy łącza LLDP, uzyskiwanie informacji o sąsiednich urządzeniach LLDP, monitorowanie stanu łącza, ułatwianie zarządzania topologią i lokalizowanie usterek
  • Obsługa technologii ochrony wielopierścieniowej Ethernet ERPSv1/v2, zapewnia wielopierścieniową sieć, tworzenie kopii zapasowych łączy, osiąganie szybkiej konwergencji, poprawa stabilności sieci
  • Obsługa protokołu generacji drzewa RSTP, kompatybilność z protokołem STP, możliwość wyeliminowania pętli sieciowej i poprawy niezawodności sieci
  • Obsługa kontroli WEB, protokołu HTTP, kontroli dostępu HTTPS, ograniczeń adresów IP logowania
  • Obsługa kontroli dostępu TELNET i SSH. SSH może zapewnić bezpieczne zdalne logowanie, gwarantując integralność i niezawodność danych.
  • Obsługa protokołów SNMPv1/v2c/v3 za pośrednictwem systemu zarządzania siecią MIB umożliwia wyszukiwanie informacji, ich modyfikację i rozwiązywanie problemów, co pozwala na scentralizowane zarządzanie
  • Obsługa zdalnego monitorowania sieci RMON, tworzenie statystyk i alarmów dla różnych typów ramek danych oraz możliwość wykorzystania do zdalnego monitorowania i zarządzania systemem zarządzania siecią
  • Obsługa jakości usług QoS, priorytetowe traktowanie głosu, obrazu i ważnych danych w urządzeniach sieciowych oraz rozwiązywanie problemu przeciążenia sieci
  • Obsługa listy kontroli dostępu ACL, filtrowanie wiadomości TCP/UDP/ICMP/IGMP na podstawie adresu IP źródłowego/docelowego i adresu MAC
  • Obsługa uwierzytelniania portu 802.1X, uwierzytelnianie użytkowników dostępowych i zapewnia uwierzytelnianie logowania lokalnego i RADIUS
  • Obsługa trybu alarmu przekaźnikowego, obejmującego burzę sieciową, utratę zasilania, utratę portu i inne informacje alarmowe
  • Obsługa wykrywania pętli zwrotnej w celu zapobiegania tworzeniu się pętli w sieci i powodowaniu burzy sieciowej
  • Wsparcie obserwatorów i administratorów, hierarchiczne zarządzanie prawami użytkowników
  • Obsługa rejestrowania systemowego WEB, LINK, CONFIG, AUTH, STORM, RING, SNMP, SYS oraz obsługa zdalnego monitorowania hosta logów i regularnego wysyłania poczty logów
Oprogramowanie
Przełączanie Obsługa konfiguracji portu, np. szybkości portu, trybu dupleksu, kontroli przepływu, maksymalnej jednostki transmisji itp.

Obsługa sieci VLAN 802.1Q, izolacja portów

Obsługa limitu prędkości portu, tłumienia burz, wykrywania burz, statycznej agregacji portów i statystyk portów

Obsługa starzenia się adresów MAC, statycznego wiązania adresów MAC

Nadmierność Obsługa technologii sieci pierścieniowej MW-Ring

Wsparcie ERPSv1/v2

Obsługiwany jest protokół RSTP, a protokół STP jest zgodny

Audycja Wsparcie IGMP Snooping

Obsługa statycznego multicastu MAC

Zarządzanie bezpieczeństwem Obsługa kontroli WEB, TELNET i SSH

Obsługa ACL, filtrowanie danych warstwy L2-L4

Obsługa uwierzytelniania portu 802.1X

Obsługa alarmu przekaźnikowego, dziennik e-mail

Wykrywanie obwodu pierścienia pomocniczego

Zarządzanie i konserwacja Obsługa QoS, mapowania priorytetów 802.1P/DSCP/portów, kontrola priorytetów bezwzględnych i względnych

Obsługa SNMP v1/v2c/v3, SNMP Trap, RMON, LLDP

Obsługa dublowania portów, DDM, Ping

Obsługa zarządzania uprawnieniami użytkowników, dziennika systemowego, klienta NTP, czasu letniego

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu, przesyłania/pobierania pliku konfiguracyjnego

Wsparcie dla ujednoliconego zarządzania oprogramowaniem komputerowym wyższego poziomu

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 56G
Rozmiar bufora 4,1 Mbitów
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 1G 4 porty SFP 100/1000Base-X, obsługa modułu optycznego SFP 100M/1G lub modułu elektrycznego Gigabit SFP
Port miedziany 1G 8 portów Gigabit RJ45 10/100/1000Base-T(X) z automatycznym wykrywaniem dla pełnego dupleksu/półdupleksu, automatycznego połączenia MDI/MDI-X
Przekaźnik 1 przekaźnikowe wyjście alarmowe z 3-stykowym rozstawem 3,81 mm i blokującymi złączami zaciskowymi.
KONSOLA 1 * Port RJ45 CONSOLE sygnału RS232 do debugowania sprzętu i konfiguracji wiersza poleceń
Przycisk Przywracanie ustawień fabrycznych
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik interfejsu SFP, wskaźnik szybkości portu i wskaźnik połączenia/aktywności
Zasilacz CISCOM7212G-4GF-8GT CISCOM7212G-4GF-8GT-AD220
Moc wejściowa Podwójne wejście zasilania DC 9V~60V Prąd zmienny 85 V~264 V/prąd stały 110 V~370 V
Pobór mocy <11 W@DC24V(pełne obciążenie) <12 W@AC220 V (pełne obciążenie)
Połączenie 5-stykowa listwa zaciskowa 5,08 mm 5-stykowa listwa zaciskowa 5,08 mm, 3-stykowa do zasilania
Ochrona Brak polaryzacji Zabezpieczenie nadprądowe
Charakterystyka fizyczna
Wymiary 160 × 58 × 122 mm (bez klipsa montażowego na szynie DIN)
Instalacje Montaż na standardowej szynie DIN 35 mm
Kod IP IP40
Waga Około 0,95 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy CISCOM7212G-4GF-8GT CISCOM7212G-4GF-8GT-AD220
Kompatybilność elektromagnetyczna IEC 61000-4-2(ESD): Poziom 4 (wyładowanie kontaktowe ±8 kV, wyładowanie powietrzne ±15 kV)

IEC 61000-4-5 (przepięcia): Poziom 4

(Moc: tryb wspólny ±4kV, tryb różnicowy ±2kV

port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV)

IEC 61000-4-4(EFT): Poziom 4 (Moc: ±4 kV, Port miedziany: ±2 kV)

IEC 61000-4-2(ESD): Poziom 4 (wyładowanie kontaktowe ±8 kV, wyładowanie powietrzne ±15 kV)

IEC 61000-4-5 (przepięcia): poziom 3

(Moc: tryb wspólny ±2kV, tryb różnicowy ±2kV

port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV)

IEC 61000-4-4(EFT): Poziom 4 (Moc: ±4 kV, Port miedziany: ±2 kV)

Karta katalogowa CISCOM7212G-4GF-8GT

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(440,86 KB)
Model standardowy 1G Port światłowodowy 1G Port miedziany Napięcie wejściowe
CISCOM7212G-4GF-8GT 4 8 Podwójny DC 9V~60V
CISCOM7212G-4GF-8GT-AD220 4 8 Pojedynczy AC85V~264V/DC110V~370V
