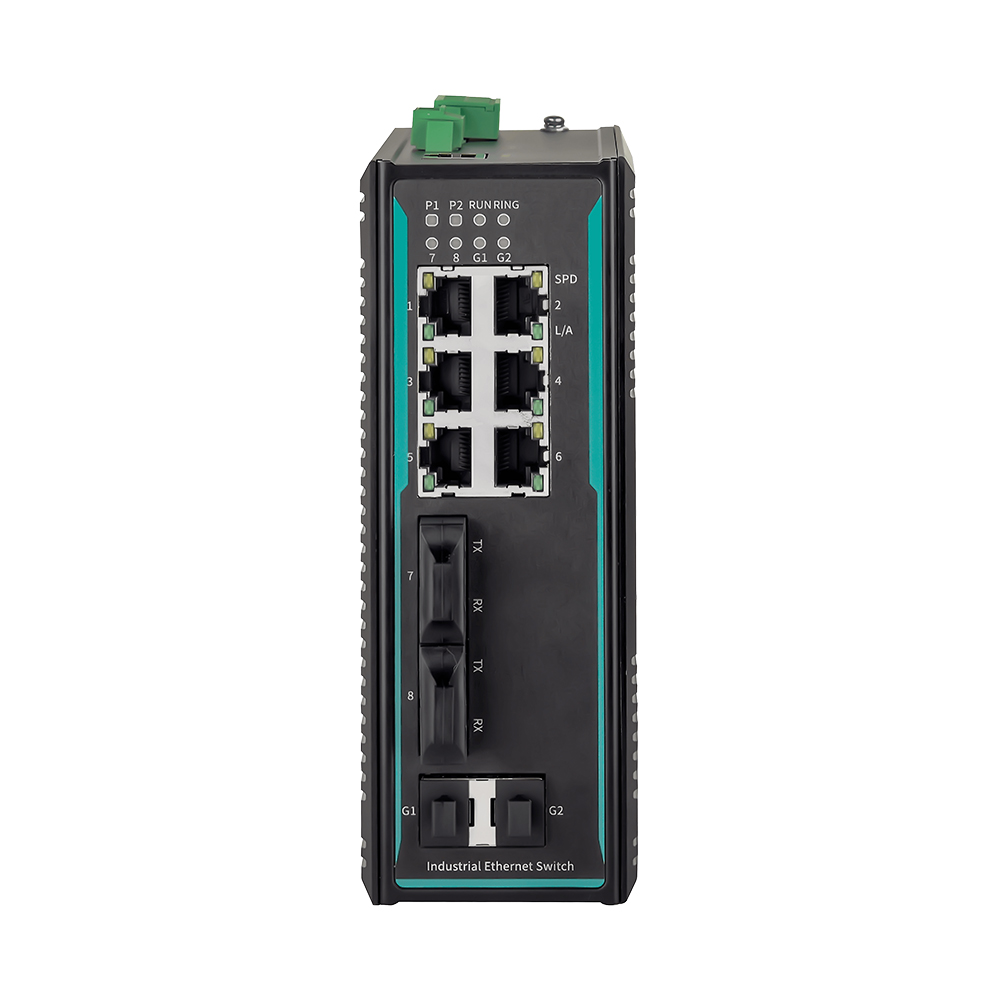

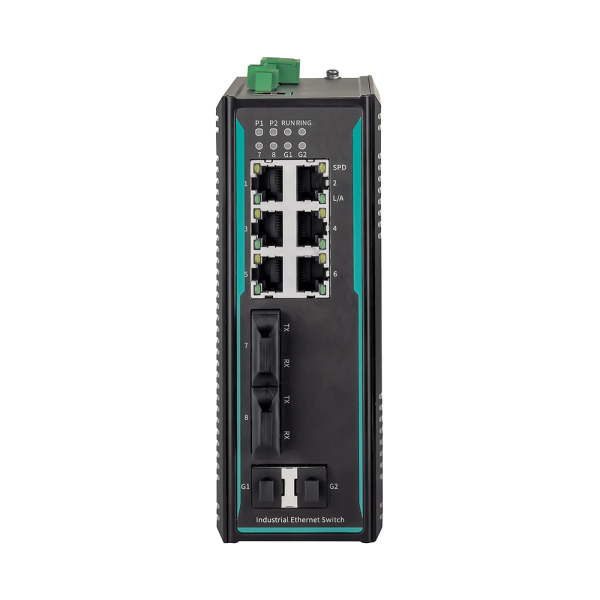

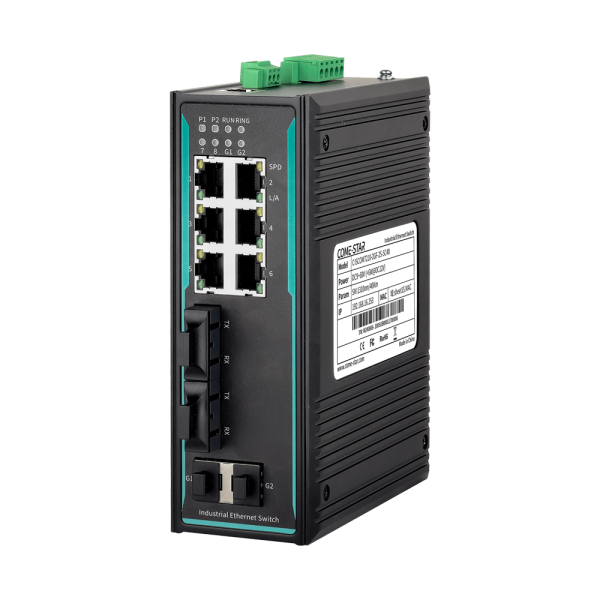

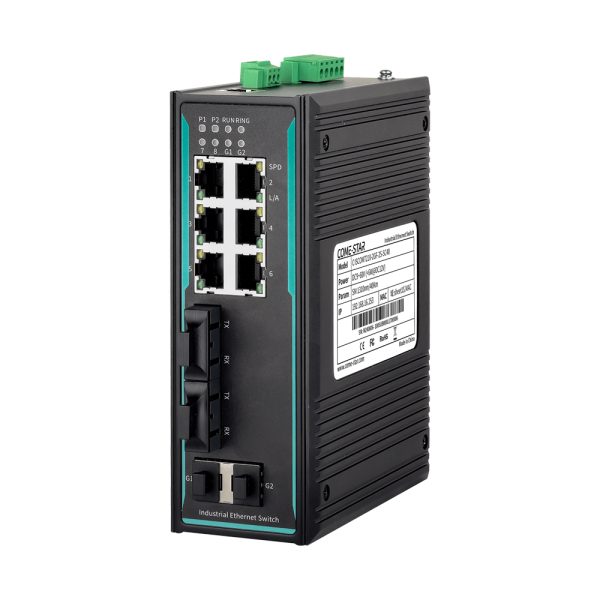

CISCOM7210-2GF-2F

10-portowy przełącznik przemysłowy Ethernet warstwy 2 Gigabit zarządzany na szynie DIN
  • 2 porty Gigabit SFP, 2 porty 100Base-FX (wielomodowe/jednomodowe, złącze SC/FC/ST), 6 portów 10/100Base-T(X) (złącze RJ45)
  • Obsługa protokołów redundancji pierścieniowej, takich jak MW-Ring v1/v2, ERPS, STP/RSTP w celu zwiększenia niezawodności sieci
  • Szybka redundancja pierścienia poniżej 20 ms (MW-Ring v1/v2) w celu zwiększenia niezawodności komunikacji systemowej
  • Obsługa QoS (Quality of Service) z mapowaniem priorytetów na podstawie 802.1P/DSCP/port, co poprawia jakość komunikacji
  • Obsługuje pojedyncze zasilanie AC85V~264V/DC110V~370V lub opcjonalnie podwójne wejście zasilania DC 9-60V
  • Dzięki obudowie ze stopu aluminium o wysokiej wytrzymałości IP40 i konstrukcji bez wentylatora urządzenie może niezawodnie pracować w zakresie temperatur od -40°C do +75°C

Przełącznik CISCOM7210-2GF-2F obsługuje 2 gigabitowe porty SFP i 2 porty 100Base-FX (wielomodowe/jednomodowe, złącze SC/FC/ST) oraz 6 portów 10/100Base-T(X) (złącze RJ45). Przełącznik wykorzystuje mechanizm „store-and-forward”, zapewniając solidne możliwości przetwarzania pasma, a jednocześnie automatycznie wykrywając i redukując błędy transmisji, gwarantując stabilny, niezawodny i wydajny transfer danych.

Produkt charakteryzuje się starannie dobranymi komponentami klasy przemysłowej, wysokiej jakości konstrukcją systemu oraz kontrolą produkcji. Zaprojektowano go do montażu na standardowej szynie DIN 35 mm i umieszczono w wytrzymałej, metalowej obudowie o wysokiej wytrzymałości. Konstrukcja bezwentylatorowa pozwala na efektywne odprowadzanie ciepła i niezawodną pracę w szerokim zakresie temperatur od -40°C do +75°C. Urządzenie spełnia również wysokie standardy ochrony przemysłowej, dzięki czemu nadaje się do pracy w trudnych warunkach, gwarantując stabilną komunikację.

CISCOM7210-2GF-2F obsługuje szereg funkcji i protokołów sieciowych, w tym MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, podsłuch IGMP, ACL, kontrolę dostępu WEB/TELNET/SSH, agregację statyczną, dublowanie portów, statyczne wiązanie adresów MAC, diagnostykę sieci, wykrywanie pętli zwrotnej, logi e-mail, alarmy, SNTP, logi systemowe oraz aktualizacje oprogramowania sprzętowego online. Te funkcje zwiększają wydajność, niezawodność i bezpieczeństwo sieci, dzięki czemu urządzenie nadaje się do różnych złożonych wymagań sieciowych.

Cechy produktu

  • Obsługa ograniczania przepustowości dla pakietów rozgłoszeniowych, nieznanych pakietów multicast i nieznanych pakietów unicast, z wykrywaniem i zapobieganiem burzom pakietów rozgłoszeniowych i multicast w celu uniknięcia burz sieciowych
  • Obsługa statycznej agregacji łącza i dynamicznej agregacji LACP w celu zwiększenia przepustowości transmisji i poprawy niezawodności łącza
  • Obsługa funkcji kopiowania portów w celu zbierania danych z wejścia i wyjścia portu w celu wykrywania sieci i zarządzania błędami
  • Obsługa sieci VLAN 802.1Q, zapewniająca interfejsy dostępowe, magistralne i hybrydowe w celu łatwego podziału wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa podsłuchu IGMP w celu ustanowienia tabeli przekazywania multicastów warstwy 2, co zmniejsza ilość danych multicastowych transmitowanych w sieci i oszczędza zasoby sieciowe
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu uzyskania informacji o sąsiednich urządzeniach LLDP, monitorowania statusów łączy, ułatwiania zarządzania topologią i lokalizacji błędów
  • Obsługa ERPS (Ethernet Ring Protection Switching) w celu zapewnienia ochrony sieci wielopierścieniowej, tworzenia kopii zapasowych łączy, szybkiej konwergencji i poprawy stabilności sieci
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol), zgodnego z protokołem STP (Spanning Tree Protocol), co eliminuje pętle sieciowe i zwiększa niezawodność sieci.
  • Obsługa kontroli WEB z kontrolą dostępu protokołów HTTP i HTTPS, a także ograniczeniami adresów IP logowania
  • Obsługa scentralizowanego zarządzania SNMPv1/v2c/v3 i komunikatów TRAP SNMPv1/v2c/v3, w tym obsługa standardowych powiadomień TRAP i prywatnych powiadomień TRAP
  • Obsługa RMON (Remote Monitoring) do zdalnego monitorowania sieci, statystyk i alarmów dla różnych typów ramek danych, odpowiednia do zdalnego monitorowania i zarządzania w systemach zarządzania siecią
  • Obsługa QoS (Quality of Service) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych w urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa listy ACL (Access Control List) z konfigurowalnymi regułami filtrowania dla różnych typów ramek, umożliwiająca filtrowanie lub ograniczanie szybkości przesyłania określonych pakietów
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelnienia użytkownika podczas uzyskiwania dostępu do sieci, zapewniająca uwierzytelnianie logowania lokalnego i RADIUS
  • Obsługa funkcji alarmowych, w tym alarmów awarii zasilania, burz sieciowych i odłączania portów
  • Obsługa wykrywania pętli zwrotnych w celu zapobiegania powstawaniu pętli sieciowych i związanych z nimi burz sieciowych
  • Obsługa rejestrowania, pobierania i kategoryzacji informacji z dziennika systemu, z możliwością udostępniania danych wyjściowych za pośrednictwem stron WWW, hostów dzienników i konsol
Oprogramowanie




Przełączanie

Obsługa konfiguracji portu, ograniczanie szybkości portu, tłumienie burz, wykrywanie burz, agregacja portów, LACP i statystyki portu

Obsługa sieci VLAN 802.1Q i izolacji portów

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC





Nadmierność

Obsługa zastrzeżonej technologii sieci pierścieniowej MW-Ringv1/v2

Obsługa ERPS (przełączanie ochrony pierścienia Ethernet)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Multicast Wsparcie dla podsłuchu IGMP

Obsługa statycznego wiązania adresów MAC multicast





Zarządzanie bezpieczeństwem

Obsługa kontroli dostępu WEB, TELNET i SSH

Obsługa ACL (listy kontroli dostępu) do filtrowania ruchu Obsługa uwierzytelniania portu 802.1X

Obsługa wykrywania pętli zwrotnej, alarmów i rejestrowania wiadomości e-mail









Zarządzanie i konserwacja

Obsługa QoS (Quality of Service), SNMP v1/v2c/v3, SNMPv1/v2c/v3 TRAP, RMON i LLDP

Obsługa dublowania portów i pingowania

Obsługa zarządzania uprawnieniami użytkowników, logów systemowych, synchronizacji czasu lokalnego/sieciowego i czasu letniego

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu oraz przesyłania/pobierania plików konfiguracyjnych

Obsługa zarządzania MW-NMPv2, MixView i MaxView

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 12,8 Gb/s (CISCOM7210-2GF)

5,6 Gb/s (CISCOM7210-2GF-2F)

Rozmiar bufora 4,1 Mbitów
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 1G 2 porty SFP 1000Base-X Gigabit, kompatybilne z 100Base-FX
Port miedziany 100M 6 portów RJ45 10/100Base-T(X) z automatycznym wykrywaniem, obsługa pełnego dupleksu/półdupleksu i automatycznego MDI/MDI-X
Port światłowodowy 100M 2 porty 100Base-FX (SC/FC/ST, tryb pojedynczy/wielomodowy, długość fali i odległości transmisji są opcjonalne)
Przekaźnik 1 przekaźnikowe wyjście alarmowe z 3-stykowym rozstawem 3,81 mm i blokującymi złączami zaciskowymi.
KONSOLA 1 port KONSOLI ze złączem RJ45, obsługujący sygnał RS232 do debugowania urządzeń i konfiguracji poleceń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik interfejsu i wskaźnik szybkości portu Ethernet
Zasilacz
Napięcie wejściowe Model DC: Podwójne wejście zasilania DC9V~60V, bez polaryzacji

Model AC: Pojedynczy zasilacz AC85V~264V/DC110~370V

Pobór mocy <6W@DC24V(pełne obciążenie)
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary Wymiary: 140 × 54 × 110 mm (CISCOM7210-2GF)

Wymiary: 160 × 58 × 122 mm (CISCOM7210-2GF-2F)

Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 0,64 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy




Kompatybilność elektromagnetyczna

IEC 61000-4-2 (ESD): Poziom 4 IEC 61000-4-5 (Przepięcia): Poziom 4

※Porty Ethernet obsługują ochronę przeciwprzepięciową 6 kV IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa serii CISCOM7210-2GF

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-03-15
PDF
(477,48 KB)
