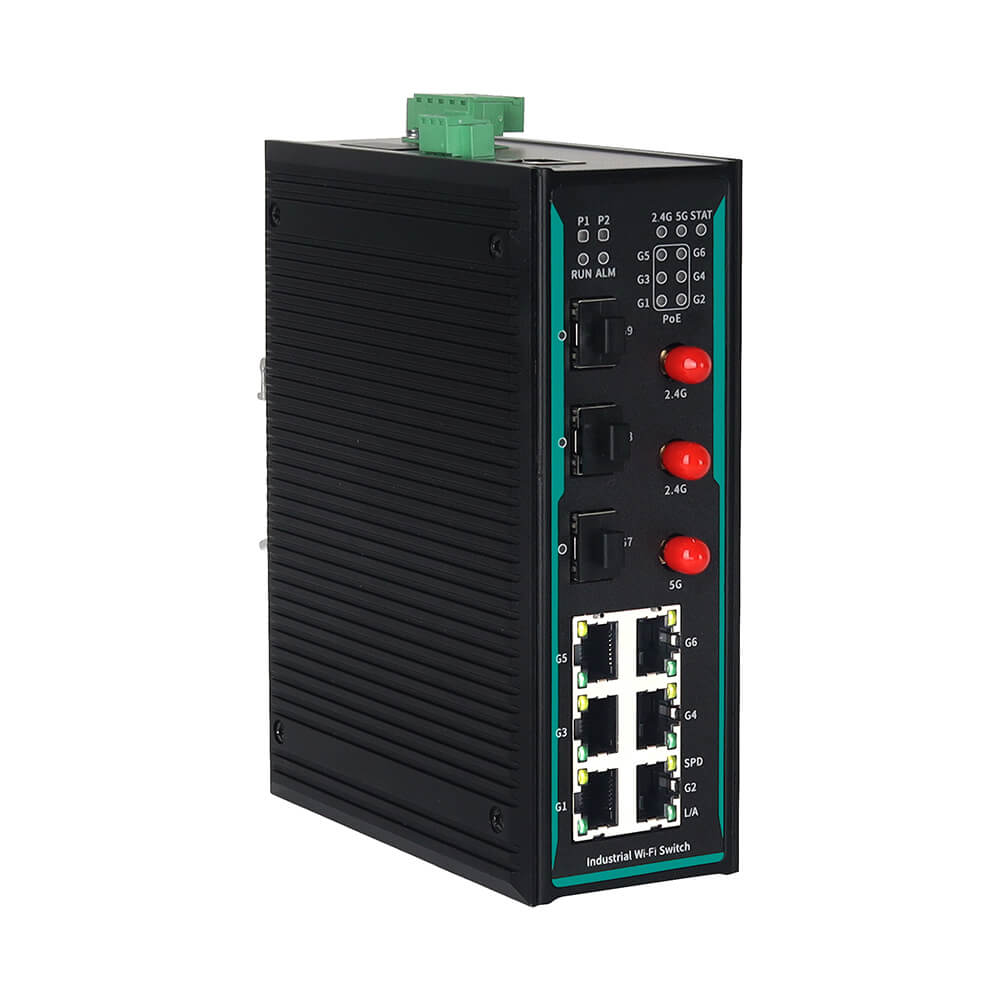

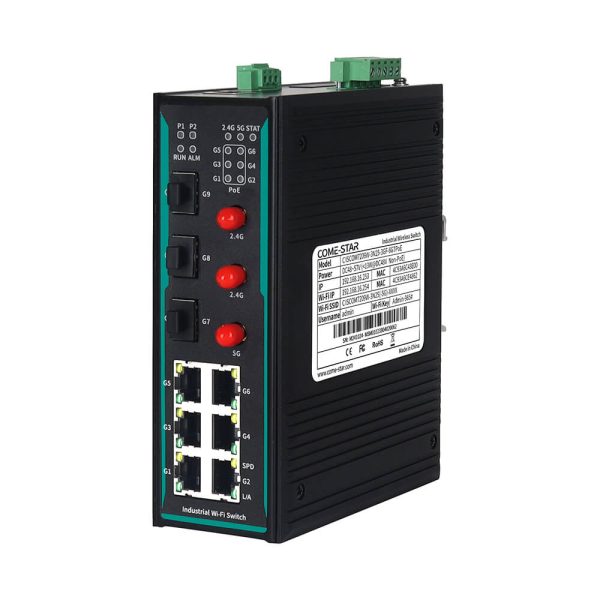

CISCOM7209W-3N25-3GF-6GTPOE to zarządzany przez warstwę 2 w pełni gigabitowy dwupasmowy Wi-Fi montowany na szynie przemysłowy bezprzewodowy przełącznik PoE, obsługujący 3 porty gigabitowe, 6 portów miedzianych gigabitowych PoE, 2 interfejsy antenowe 2,4 GHz i 1 interfejs antenowy 5 GHz. Przyjmuje mechanizm przechowywania i przekazywania, ma potężne możliwości przetwarzania przepustowości, automatycznie sprawdza błędy pakietów, redukuje awarie transmisji i łatwo obsługuje sieci gigabitowe, zapewniając stabilną, niezawodną i wydajną transmisję danych. Produkt wybiera komponenty klasy przemysłowej, współpracuje z wysokiej jakości konstrukcją systemu i kontrolą produkcji, standardową instalacją na szynie DIN 35 mm, obudową ze stopu aluminium o wysokiej wytrzymałości, trwały, szeroki zakres temperatur pracy -40℃~+75℃, wysokiej jakości przemysłowa konstrukcja ochronna, może dostosować się do różnych trudnych warunków pracy i ma stabilną wydajność komunikacji.
Seria CISCOM7209W-3N25 obsługuje funkcje zarządzania siecią WEB i wiele protokołów sieciowych, takich jak tryb AP, sterowanie AC, szybki roaming, ustawienia RF, czarne i białe listy, PoE, MW-RingV2, EAPS, ERPS, STP/RSTP/MSTP, VLAN, GVRP, QoS, LACP, LLDP, SNMPv1/v2c, RMON, podsłuchiwanie IGMP, GMRP, 802.1X, ACL, agregacja statyczna, dublowanie portów, wiązanie statycznych adresów MAC, diagnostyka sieci, wykrywanie pętli zwrotnej, SNTP, dziennik systemowy i aktualizacja systemu online itp., które mogą poprawić wydajność, niezawodność i bezpieczeństwo sieci oraz spełnić potrzeby różnych złożonych sieci. Produkty przeszły rygorystyczne testy funkcjonalne, wysoko- i niskotemperaturowe, bezpieczeństwa i kompatybilności elektromagnetycznej (EMC), aby sprostać wymaganiom zastosowań w złożonych sieciach i trudnych warunkach przemysłowych. Mogą być szeroko stosowane w zintegrowanej energetyce, inteligentnych miastach, transporcie kolejowym, inteligentnym transporcie, inteligentnych fabrykach, automatyce przemysłowej i innych dziedzinach.
| Oprogramowanie | |
| Przełączanie | Obsługa konfiguracji portu, limitu prędkości portu, tłumienia burz, wykrywania burz, agregacji portów, LACP, statystyk portu;
Obsługa 802.1Q VLAN, VLAN oparty na porcie/MAC/protokole/podsieci, GVRP, izolacja portu; Obsługa limitu starzenia się i uczenia adresów MAC, wiązania i filtrowania statycznych adresów MAC |
| Bezprzewodowy punkt dostępowy | Obsługa kontroli AC, ukrywania SSID, izolacji użytkownika, WDS, szybkiego roamingu 802.11k/v/r
Obsługa listy użytkowników sieci bezprzewodowej, czarnej i białej listy Obsługa IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, przechwytywanie pakietów sieciowych Obsługa strefy czasowej, klienta/serwera NTP, zadań zaplanowanych w Crontab, dzienników zdalnych/lokalnych Obsługa zarządzania uprawnieniami użytkowników, dostęp SSH, port HTTP/HTTPS, przesyłanie certyfikatów Obsługa ponownego uruchamiania online, zaplanowanego ponownego uruchamiania, tworzenia kopii zapasowej/przywracania konfiguracji, flashowania oprogramowania sprzętowego, przywracania ustawień fabrycznych |
| Nadmierność | Obsługa technologii prywatnej sieci pierścieniowej MW-RingV2
Obsługa MSTP, zgodność z RSTP/STP Wsparcie EAPS Wsparcie ERPS |
| Multicast | Wsparcie IGMP Snooping
Wsparcie GMRP |
| Bezpieczeństwo | Obsługa metod dostępu HTTP, HTTPS, TELNET, SSH;
Obsługa listy kontroli dostępu ACL; Obsługa uwierzytelniania portu 802.1X i uwierzytelniania adresu MAC; Obsługa wykrywania pętli zwrotnej, alarmu z podwójnym zasilaniem, alarmu dzwonka i alarmu konfliktu IP |
| Zarządzanie i konserwacja | Obsługa zarządzania PoE, maksymalnej mocy, konfiguracji priorytetów
Obsługa QoS, SNMP v1/v2c, SNMPv1/v2c TRAP, RMON, LLDP Obsługa dublowania portów, pingowania, traceroute Obsługa różnych uprawnień zarządzania użytkownikami, dziennika systemowego, synchronizacji czasu lokalnego, klienta SNTP Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu, przesyłania/pobierania pliku konfiguracyjnego Obsługa CS-NMPv2, zarządzanie MWView |
| Wi-Fi5 | |
| Standardy bezprzewodowe | 2,4 GHz 802.11b/g/n, 5 GHz 802.11a/n/ac |
| Zakres częstotliwości | 2,412 GHz ~ 2,484 GHz, 5,18 GHz ~ 5,825 GHz |
| Szerokość pasma | 20MHz/40MHz/80MHz |
| Maksymalna moc nadawania | IEEE 802.11ac: 12±2dBm @Ht80 MCS9 /pasmo 5GHz
IEEE 802.11ac: 16±2dBm @Ht80 MCS0 /pasmo 5GHz IEEE 802.11n: 13-16dBm @HT20/40 MCS7 IEEE 802.11g: 14-17dBm przy 54MHz IEEE 802.11b: 16-20dBm przy 11MHz |
| Odbieranie czułości | VHT80 MCS9: -58dBm@10%PER(MCS9) /pasmo 5GHz
HT40 MCS7: -69dBm@10% PER(MCS7) HT20 MCS7: -71dBm@10% PER(MCS7) 54M: -75dBm@10% NA 11M: – 88dBm@8% NA |
| Maksymalna prędkość transmisji
(wartość teoretyczna) |
Maksymalna szybkość transmisji 2T2R w paśmie 2,4 GHz wynosi 300 Mb/s przy szerokości pasma 40 MHz. Maksymalna szybkość transmisji 1T1R w paśmie 5 GHz wynosi 433 Mb/s przy szerokości pasma 80 MHz. Całkowita szybkość transmisji bezprzewodowej wynosi 733 Mb/s. |
| Giełda | |
| Przełączanie trybu | Przechowuj i przesyłaj dalej |
| Szerokość pasma płyty montażowej | 24 Gb/s |
| Rozmiar pamięci podręcznej | 4Mbit |
| Ramki Jumbo | 16379 bajtów |
| Tabela adresów MAC | 8 tys. |
| Interfejs | |
| Port gigabitowy SFP | 3 porty Gigabit SFP 1000Base-X |
| Gigabitowy port miedziany | Opcjonalnie 6 portów Gigabit z automatycznym wykrywaniem 10/100/1000Base-T(X) na miedzi, wykorzystujących RJ45, obsługujących pełny/półdupleksowy tryb, automatyczne MDI/MDI-X |
| Port Gigabit PoE | Opcjonalnie 6 portów miedzianych Gigabit PoE z automatycznym wykrywaniem 10/100/1000Base-T(X) wykorzystujących RJ45, obsługujących pełny/półdupleksowy, adaptacyjny MDI/MDI-X; Zasilacz PoE jest zgodny ze standardami IEEE802.3af/at, maksymalna moc wyjściowa PoE pojedynczego portu wynosi 30 W; Piny zasilania PoE: 1 i 2 są dodatnie, 3 i 6 są ujemne |
| Antena | 2 interfejsy antenowe 2,4 GHz i 1 interfejs antenowy 5 GHz, oba wykorzystujące SMA-K (otwór wewnętrzny z gwintem zewnętrznym) |
| Przekaźnik | 1 wyjście alarmowe przekaźnika, 3-bitowe, rozstaw 5,08 mm z zaciskiem blokującym |
| KONSOLA | 1 port KONSOLI, port sygnału RS232 RJ45, używany do debugowania urządzenia |
| Przycisk | Przycisk przywracania ustawień fabrycznych |
| Wskaźniki | Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik 2.4G, wskaźnik 5G, wskaźnik STAT, wskaźnik PoE (tylko model PoE), wskaźnik portu światłowodowego, wskaźnik szybkości portu miedzianego i stanu połączenia
|
| Moc | |
| Wejście zasilania | Modele bez PoE: DC12~48 V, redundancja podwójnego zasilania, brak polaryzacji Modele PoE: DC48~57 V, redundancja podwójnego zasilania, połączenie antyodwrotne |
| Pobór mocy | Modele bez PoE: <13 W przy DC12 V Modele z PoE: <13 W przy DC48 V (bez PD), maksymalny pobór mocy wyjściowej PoE całej maszyny wynosi 180 W |
| Metoda połączenia | 5-bitowy rozstaw 5,08 mm z zaciskiem blokującym |
| Ochrona zasilania | Wbudowane zabezpieczenie nadprądowe |
| Mechaniczny | |
| Wymiary | 160×58×122 mm (bez zacisków szyny DIN) |

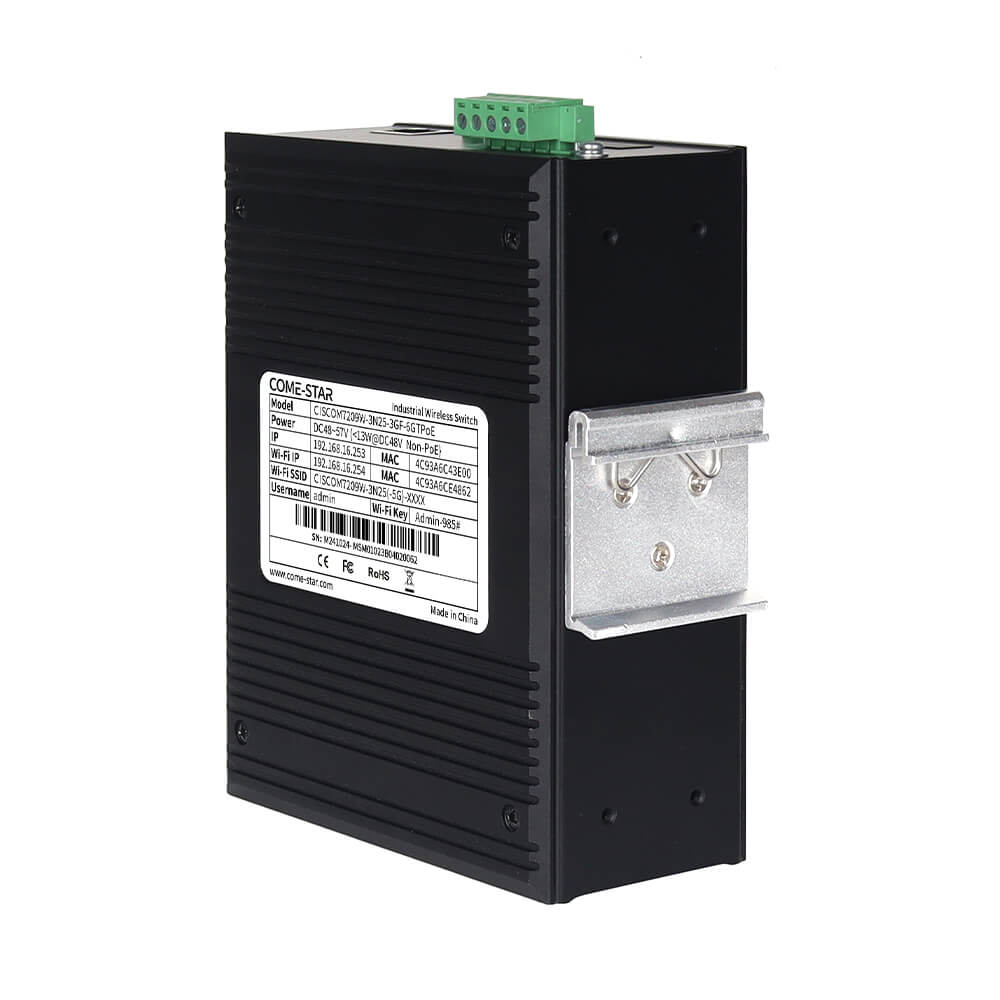

| Metoda instalacji | Montaż na standardowej szynie DIN 35 mm |
| Kod IP | IP40 |
| Waga | Około 0,92 kg (model bez PoE, bez anteny), około 0,96 kg (model PoE, bez anteny) |
| Środowisko pracy | |
| Temperatura pracy | -40℃~+75℃ |
| Temperatura przechowywania | -40℃~+85℃ |
| Wilgotność względna | 5%~95% (bez kondensacji) |
| Przemysł | |
| Kompatybilność elektromagnetyczna | IEC 61000-4-2 (ESD): Poziom 4 (wyładowanie kontaktowe ±8 kV, wyładowanie powietrzne ±15 kV)
IEC 61000-4-5 (Udar): Poziom 4 (zasilanie: tryb wspólny ±4 kV, tryb różnicowy ±2 kV; port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV) IEC 61000-4-4 (EFT): Poziom 4 (zasilanie: ±4 kV; port sieciowy: ±2 kV) *Poziom przepięć modelu PoE to poziom 3 |
| Wersja | Aktualizacja | Pobierać |
|---|---|---|
| Wersja 1.0 | 2025-02-28 |
PDF
(423,94 KB)
|
| Model standardowy | Port gigabitowy SFP | Gigabitowy port miedziany | Port Gigabit PoE | Antena 2,4 GHz | Antena 5GHz | Moc wejściowa |
| CISCOM7209W-3N25-3GF-6GT | 3 | 6 | / | 2 | 1 | Podwójny
Prąd stały 12~48 V |
| CISCOM7209W-3N25-3GF-6GTPoE | 3 | / | 6 | 2 | 1 | Podwójny
Prąd stały 48~57 V |
