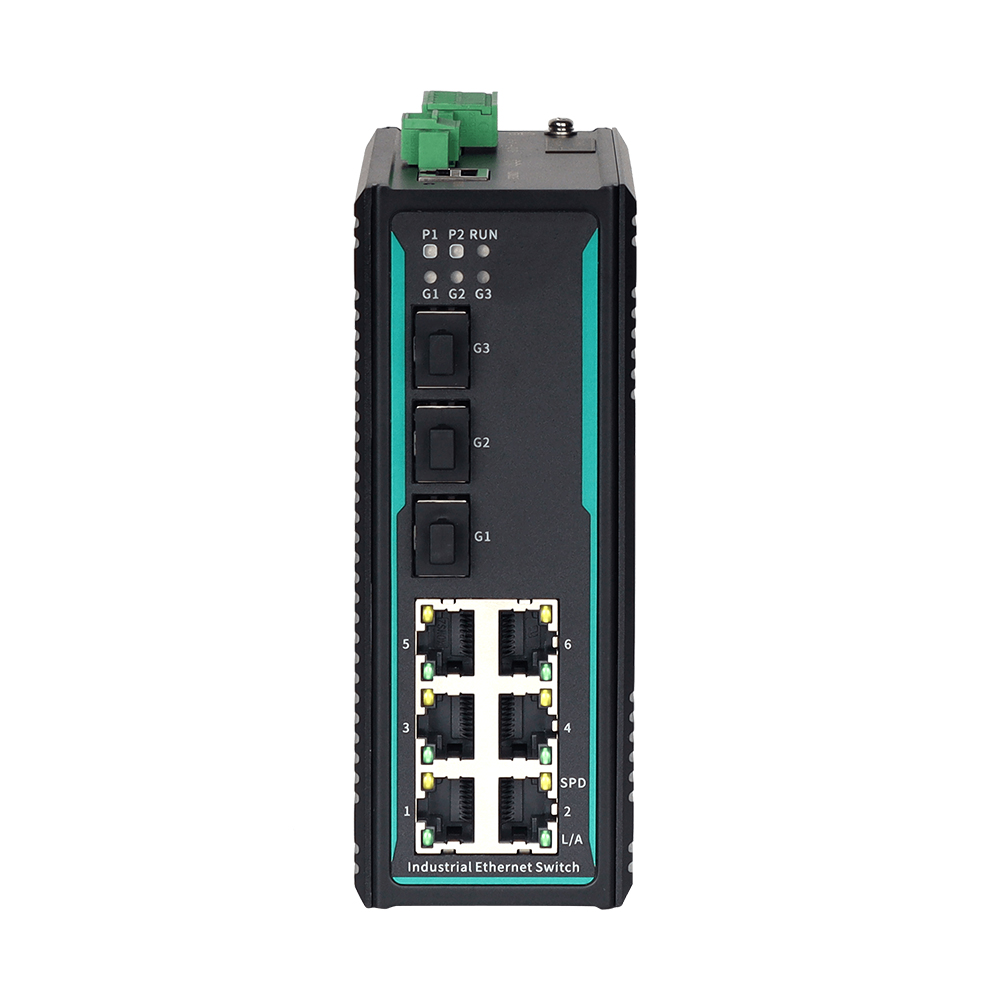

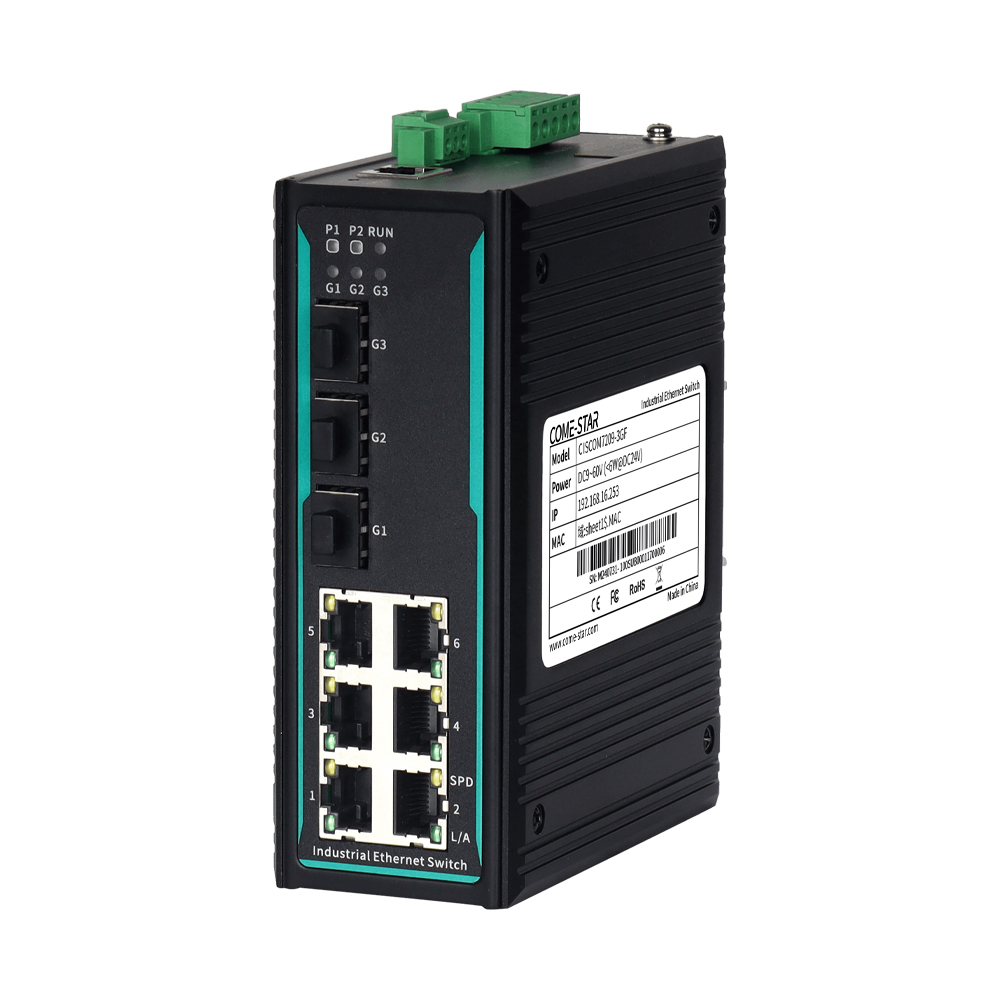

CISCOM7209-3GF

9-portowy przełącznik przemysłowy Ethernet warstwy 2 Gigabit zarządzany na szynie DIN
  • 3 porty Gigabit SFP, 6 portów RJ45 10/100Base-T(X)
  • Obsługa protokołów redundancji pierścieniowej, takich jak MW-Ring v1/v2, ERPS, STP/RSTP w celu zwiększenia niezawodności sieci
  • Szybka redundancja pierścienia poniżej 20 ms (MW-Ringv1/v2) w celu zwiększenia niezawodności komunikacji systemowej
  • Obsługa pojedynczego zasilania AC85~264V/DC110~370V lub podwójnego zasilania DC 9V~60V opcjonalnie
  • Dzięki obudowie ze stopu aluminium o wysokiej wytrzymałości IP40 i konstrukcji bez wentylatora urządzenie może niezawodnie pracować w trudnych warunkach w zakresie temperatur od -40°C do +85°C

CISCOM7209-3GF to zarządzany przemysłowy przełącznik Ethernet warstwy 2 Gigabit na szynie DIN. Obsługuje 3 porty Gigabit SFP i 6 portów RJ45 10/100Base-T(X). Przełącznik wykorzystuje mechanizm store-and-forward, zapewniając wydajne możliwości przetwarzania pasma, automatyczne wykrywanie błędów w pakietach danych, zmniejszając awarie transmisji i łatwo obsługując sieć Gigabit, aby zapewnić stabilną, niezawodną i wydajną transmisję danych.

Produkt jest zbudowany z komponentów klasy przemysłowej i spełnia wysokie standardy projektowania systemów i kontroli produkcji. Obsługuje standardowy montaż na szynie DIN 35 mm i ma obudowę ze stopu aluminium o wysokiej wytrzymałości oraz bezwentylatorowy system odprowadzania ciepła. Może pracować w szerokim zakresie temperatur od -40°C do +85°C i spełnia wysokie standardy przemysłowej ochrony, dzięki czemu nadaje się do różnych wymagających środowisk pracy i zapewnia stabilną wydajność komunikacji.

CISCOM7209-3GF obsługuje funkcje zarządzania WEB i wiele protokołów sieciowych, w tym MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, QoS, 802.1X, podsłuchiwanie IGMP, kontrola dostępu WEB, agregacja statyczna, dublowanie portów, wiązanie statycznych adresów MAC, diagnostyka sieci, dzienniki e-mail, alarmy, SNTP, dzienniki systemowe i uaktualnienia systemu online. Funkcje te zwiększają wydajność sieci, niezawodność i bezpieczeństwo, spełniając wymagania złożonych sieci. Produkt przechodzi rygorystyczne testy funkcjonalności, odporności na temperaturę, bezpieczeństwa i zgodności z EMC, dzięki czemu nadaje się do złożonych sieci i trudnych zastosowań przemysłowych. Może być szeroko stosowany w różnych dziedzinach, w tym w kompleksowej energetyce, inteligentnych miastach, transporcie kolejowym, inteligentnym ruchu, inteligentnych fabrykach i automatyce przemysłowej.

Cechy produktu

  • Obsługa ograniczania przepustowości pakietów rozgłoszeniowych, multicastowych i nieznanych pakietów jednokierunkowych, a także wykrywanie burz pakietów rozgłoszeniowych i multicastowych w celu zapobiegania burzom sieciowym
  • Obsługa funkcji Quality of Service (QoS) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych na urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa sieci VLAN 802.1Q, zapewniająca interfejsy dostępowe, magistralne i hybrydowe, co ułatwia segmentację wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa podsłuchu IGMP w celu ustanowienia tabeli przekazywania multicastów warstwy 2, co zmniejsza transmisję danych multicastowych w sieci i oszczędza zasoby sieciowe
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu monitorowania stanu łącza, ułatwiania zarządzania topologią i lokalizacji błędów poprzez uzyskiwanie informacji o sąsiadujących urządzeniach LLDP
  • Obsługa ERPS (Ethernet Ring Protection Switching) w celu zapewnienia konfiguracji wielu sieci pierścieniowych, tworzenia kopii zapasowych łączy, szybkiej konwergencji i poprawy stabilności sieci
  • Obsługa statycznej agregacji łączy i dynamicznego protokołu LACP (Link Aggregation Control Protocol) w celu zwiększenia przepustowości transmisji i poprawy niezawodności łącza
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol), zgodnego z protokołem STP (Spanning Tree Protocol), w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci
  • Obsługa kontroli WEB z kontrolą dostępu za pomocą protokołu HTTP i HTTPS, w tym ograniczenia adresów IP
  • Obsługa uwierzytelniania portu 802.1X w celu weryfikacji tożsamości użytkownika podczas dostępu, zapewniająca uwierzytelnianie logowania lokalnego i RADIUS
  • Obsługa centralnego zarządzania i informacji TRAP SNMPv1/v2c/v3 dla SNMPv1/v2c/v3
  • Obsługa funkcji alarmowych, w tym alertów dotyczących awarii podwójnego źródła zasilania, burz sieciowych, rozłączenia portu i stanu sieci pierścieniowej
  • Obsługa statystyk portów do zliczania różnych typów przesyłanych i odbieranych ramek danych, umożliwiająca monitorowanie ruchu portów
  • Obsługa funkcji port mirroring w celu przechwytywania danych w punktach wejściowych i wyjściowych portu, co jest przydatne w diagnostyce sieci i zarządzaniu awariami
  • Obsługa rejestrowania, pobierania i kategoryzacji informacji z dziennika systemu, z możliwością udostępniania danych wyjściowych za pośrednictwem stron WWW, hostów dzienników i konsol
Oprogramowanie
Przełączanie Obsługa konfiguracji portu, konfiguracji prędkości, wykrywania burz, agregacji portów, protokołu LACP (Link Aggregation Control Protocol) i statystyk portów.

Obsługa sieci VLAN 802.1Q.

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC

Nadmierność Obsługa zastrzeżonej technologii sieci pierścieniowej MW-Ringv1/v2

Obsługa ERPS (Ethernet Ring Protection Switching)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Multicast Wsparcie dla podsłuchu IGMP

Obsługa statycznego wiązania adresów MAC multicast

Zarządzanie bezpieczeństwem Obsługuje kontrolę dostępu WEB

Obsługuje uwierzytelnianie portu 802.1X

Obsługuje alarmy i dzienniki e-mail

Zarządzanie i konserwacja Obsługuje QoS (Quality of Service), SNMP v1/v2c/v3, SNMPv1/v2c/v3 TRAP, LLDP (Link Layer Discovery Protocol)

Obsługuje dublowanie portów i pingowanie

Obsługuje zarządzanie uprawnieniami użytkowników, dzienniki systemowe, synchronizację czasu lokalnego/sieciowego i czas letni (DST)

Obsługuje ponowne uruchamianie online, przywracanie ustawień fabrycznych, uaktualnienia systemu oraz przesyłanie/pobieranie pliku konfiguracyjnego

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 7,6 Gb/s
Rozmiar bufora 1Mbit
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 1G 3 porty SFP 1000Base-X Gigabit
Port miedziany 100M 7 portów RJ45 z automatycznym wykrywaniem 10/100Base-T(X), obsługa pełnego dupleksu/półdupleksu i automatycznego MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego z 3-stykowymi złączami zaciskowymi blokującymi w odstępie 3,81 mm
KONSOLA 1 port konsoli z sygnałem RS232 na złączu RJ45, używany do debugowania urządzeń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik interfejsu i wskaźnik szybkości portu Ethernet
Zasilacz
Napięcie wejściowe Model DC: Podwójne wejście zasilania DC9V~60V, bez polaryzacji

Model AC: Pojedynczy zasilacz AC85V~264V/DC110V~370V

Pobór mocy <6W@DC24V (pełne obciążenie)
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 140 × 54 × 110 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 0,61 kg
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 4

※Porty Ethernet obsługują ochronę przeciwprzepięciową 6kV

IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM7209-3GF

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(485,55 KB)
Model standardowy Port światłowodowy 1G Port miedziany 10/100M Napięcie wejściowe
CISCOM7209-3GF 3 6 Podwójne wejście zasilania DC9V~60V
CISCOM7209-3GF-AD220 3 6 Pojedynczy zasilacz AC85V~264V/DC110V~370V
