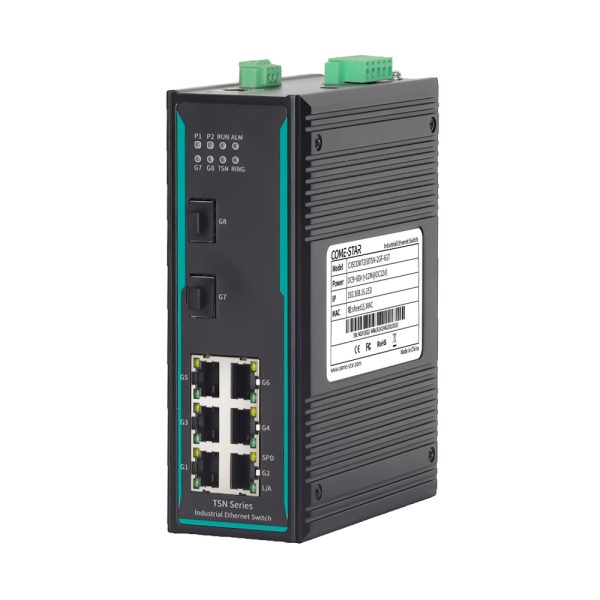

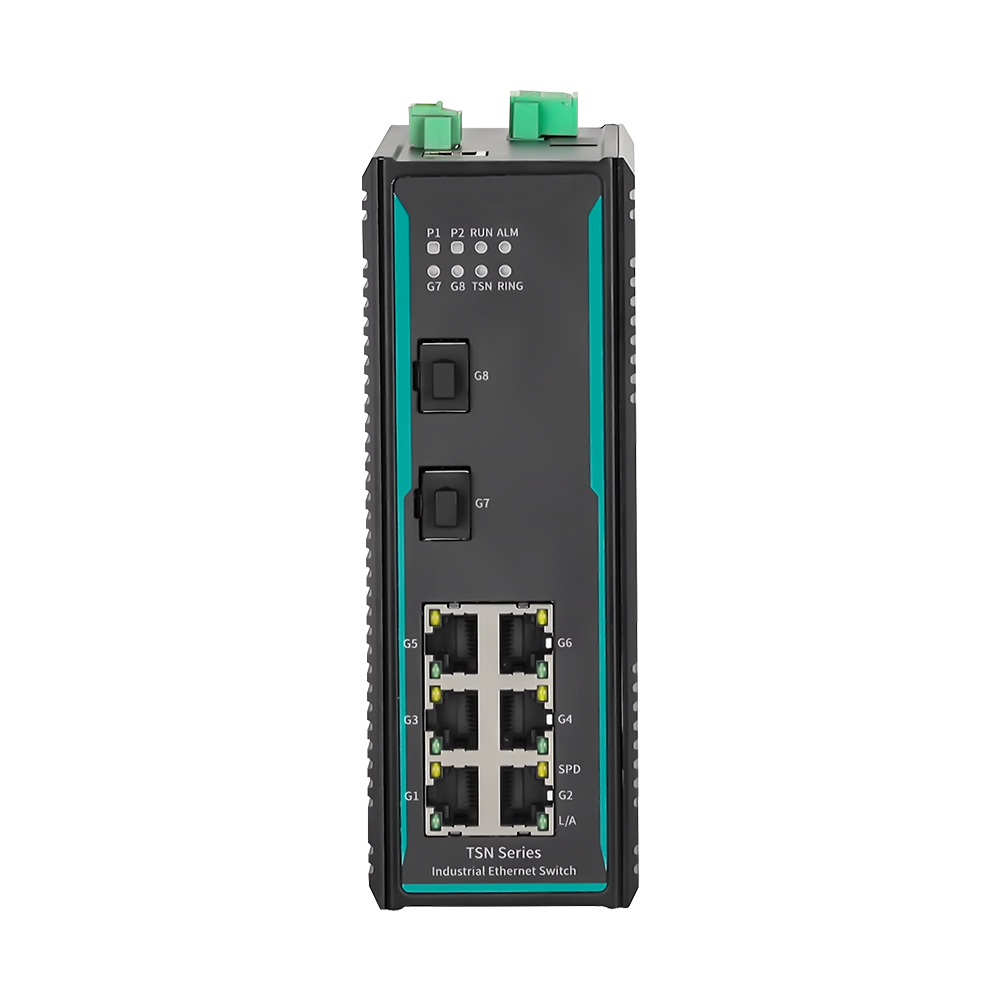

CISCOM7208TSN-2GF-6GT

8-portowy przełącznik przemysłowy Ethernet warstwy 2 Full Gigabit zarządzany na szynie DIN TSN
  • 2 porty Gigabit SFP, 6 portów 10/100/1000Base-T(X) (złącze RJ45)
  • Obsługa standardu TSN (IEEE 802.1AS/Qbv/Qbu/CB/Qci), zapewniająca synchronizację zegara, kontrolę przepływu o niskim opóźnieniu i mechanizmy niezawodności
  • Obsługa protokołów redundancji, takich jak Fast Ring (MW-Ring), ERPSv1/v2, STP/RSTP/MSTP, w celu zwiększenia niezawodności sieci
  • Obsługuje podwójne wejście zasilania DC9~60V i pojedyncze zasilanie AC85~264V/DC110~370V
  • Z obudową ze stopu aluminium o wysokiej wytrzymałości IP40 i konstrukcją bez wentylatora
  • Temperatura pracy od -40°C do +75°C

CISCOM7208TSN-2GF-6GT series is 8-port full Gigabit layer 2 managed DIN rail TSN industrial Ethernet switch, which achieves reliable and deterministic low latency transmission of flows and support 2 Gigabit SFP ports and 6×10/100/1000Base-T(X) ports. It has strong bandwidth processing capabilities. It can automatically detect data packet errors, reduces transmission failures, and easily supports Gigabit networking, ensuring stable, reliable, and efficient data transmission. It uses industrial grade components, combined with high standard system design and production control, 35mm standard DIN-rail installation, high-strength aluminum alloy shell, sturdy and durable. Fanless and efficient heat dissipation, work at a wide temperature range of -40°C to +75°C. High standard industrial protection design, adapt to various harsh working environments, and with stable communication performance.

Przełącznik serii CISCOM7208TSN-2GF-6GT jest zgodny z głównymi standardami komunikacyjnymi w dziedzinie przemysłowej, spełnia wymogi komunikacji w czasie rzeczywistym i bezpieczeństwa sieci. Zapewnia wiele sposobów zarządzania przełącznikiem, takich jak dostęp do wiersza poleceń przełącznika (CLI) przez port CONSOLE lub protokół TELNET/SSH, dostęp do interfejsu internetowego przełącznika przez HTTP/HTTPS i dostęp do MIB urządzenia przez protokół SNMP. Obsługuje różne protokoły sieciowe i standardy branżowe, takie jak TSN, PTP, ERPS, MW-Ring, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP Snooping, LLDP, 802.1X, ACL, RMON, DHCPv4 client/server/listener/relay, NTP, port mirroring, DDM, Ping, Traceroute itp. Obsługuje zarządzanie systemem przesyłania i pobierania plików konfiguracyjnych, uaktualniania i tworzenia kopii zapasowych plików obrazów online.

Produkt Cechy

  • Obsługa agregacji statycznej łącza i dynamicznej agregacji LACP, co może zwiększyć przepustowość transmisji, poprawić niezawodność łącza i umożliwić współdzielenie obciążenia sieciowego
  • Obsługa statystyk portu, zliczanie różnych bajtów lub typów ramek danych wysyłanych i odbieranych oraz monitorowanie ruchu portu
  • Obsługuje sieć VLAN 1Q i zapewnia interfejsy dostępowe, magistralne i hybrydowe, co ułatwia partycjonowanie wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa partycjonowania VLAN na podstawie adresu MAC, protokołów, podsieci IP, strumieni i innych metod, odpowiednich dla sieci w różnych środowiskach
  • Obsługa podsłuchu IGMP i filtrowania multicastów w celu przekazywania lub filtrowania multicastów warstwy 2, co pozwala oszczędzać zasoby sieciowe
  • Obsługa protokołu Link Layer Discovery Protocol (LLDP), umożliwiająca pozyskiwanie informacji o sąsiednich urządzeniach LLDP w celu monitorowania stanu łącza, ułatwiająca zarządzanie topologią i lokalizację błędów
  • Obsługa funkcji Ethernet Ring Protection Switching (ERPS) zapewniającej obsługę sieci wielopierścieniowej, tworzenie kopii zapasowych łączy, szybką konwergencję i zwiększoną stabilność sieci
  • Supportfast ring network MW-Ring private protocol and STP/RSTP/MSTP spanning tree protocol, which can eliminate network loops and improve network reliability
  • Obsługa wykrywania pętli zwrotnych w celu zapobiegania burzom sieciowym
  • Supportvarious login methods such as HTTP, HTTPS, TELNET, SSH, and CONSOLE ports
  • Obsługa protokołów SNMPv1/v2c/v3, umożliwiająca wyszukiwanie informacji, modyfikacje i rozwiązywanie problemów za pośrednictwem systemu zarządzania siecią MIB, co pozwala na scentralizowane zarządzanie
  • Obsługuje zdalne monitorowanie sieci RMON, wykonuje statystyki i alarmy dla różnych typów ramek danych oraz może być używany do zdalnego monitorowania i zarządzania systemami zarządzania siecią.
  • Obsługa zabezpieczeń portów, konwersja dynamicznych adresów MAC na bezpieczne dynamiczne/statyczne/lepkie adresy MAC, zwiększenie bezpieczeństwa urządzenia
  • Obsługa uwierzytelniania portu 802.1X w celu weryfikacji tożsamości użytkownika, umożliwiająca uwierzytelnianie logowania zarówno lokalne, jak i w oparciu o protokół RADIUS.
  • SupportAAA secure network management mechanism, authentication, authorization, and billing through radius and TACACS+ to prevent illegal user login
  • Obsługa listy kontroli dostępu ACL, konfigurowalne reguły filtrowania dla wielu typów ramek, filtrowanie lub ograniczanie szybkości przesyłania określonych pakietów
  • Obsługa ataków obronnych źródła IPv4 i IPv6, wiązanie portów, źródłowego adresu IP, źródłowego adresu MAC i sieci VLAN w celu zapobiegania podszywaniu się pod źródłowy adres IP
  • Obsługa ochrony ARP zapobiegająca przerwom w działaniu sieci lub wyciekom informacji spowodowanym atakami ARP flooding/spoofing
  • Obsługa funkcji Quality of Service (QoS) w celu nadania priorytetu przesyłaniu głosu, obrazu i ważnych danych, rozwiązując w ten sposób problem przeciążenia sieci.
  • Obsługa dublowania portów, umożliwiająca zbieranie danych z portów wejściowych i wyjściowych w celu diagnostyki sieci i zarządzania błędami.
  • Support DDM digital diagnostic monitoring, detecting temperature, voltage, transmitted optical power, received optical powerof the DDM fiber module
  • SupportPing IPv4/IPv6 i Traceroute IPv4/IPv6 w celu wykrycia łączności sieciowej i zlokalizowania punktów awarii
  • Obsługa serwera DHCPv4, centralne zarządzanie i dynamiczna konfiguracja adresów IP użytkowników
  • Obsługa nasłuchiwania DHCPv4, zapewniająca klientom DHCP uzyskiwanie adresów IP z legalnych serwerów DHCP w celu zapobiegania atakom DHCP
  • Obsługa przekaźnika DHCPv4 w celu wspomagania serwerów DHCP w dynamicznym przydzielaniu parametrów sieciowych klientom DHCP
  • Wsparcie systemowe rejestrowania operacji użytkownika, bezpieczeństwa systemu, awarii systemu i zdalnego monitorowania serwerów Syslog
  • Supportdual power redundancy failure alarm and port disconnection alarm, and Support relay alarm mode
Oprogramowanie
Przełączanie Obsługa 802.1Q VLAN, VLAN oparty na podsieci/protokole/strumieniu MAC/IP, translacja VLAN, PVLAN

Obsługa konfiguracji portu, np. szybkości portu, trybu dupleksu, kontroli przepływu, maksymalnej jednostki transmisji itp.

Obsługa limitu prędkości portu, tłumienia burz, wykrywania burz i statystyk portu

Obsługa agregacji portów, agregacji statycznej, agregacji dynamicznej LACP

Obsługa ograniczeń starzenia się i uczenia się adresów MAC, wiązanie statycznych adresów MAC

TSN IEEE 802.1AS (uogólniony PTP, gPTP)

IEEE 802.1Qbu (wywłaszczanie ramek, FP)

IEEE 802.1Qbv (kształtownik uwzględniający czas, TAS)

IEEE 802.1Qci (filtrowanie i nadzorowanie strumienia, PSFP)

IEEE 802.1CB (Replikacja i eliminacja ramek dla zapewnienia niezawodności, FRER)

Nadmierność Obsługa szybkiego protokołu prywatnego MW-Ring w sieci pierścieniowej

Wsparcie ERPSv1/v2

Obsługa STP/RSTP/MSTP

Obsługa wykrywania pętli zwrotnej

Multicast Wsparcie IGMP Snooping

Obsługa filtrowania multicast

Zarządzanie bezpieczeństwem Obsługa kontroli usług HTTPS, SSH, HTTP/HTTPS, SNMP, zarządzania dostępem TELNET/SSH

Poziom uprawnień wsparcia i bezpieczeństwo portu

Obsługa uwierzytelniania portu 802.1X, uwierzytelniania AAA, protokołu PROMIENIUJ, protokołów TACACS+

Wsparcie dla ochrony źródła IPv4/IPv6 i ochrony ARP

Obsługa listy kontroli dostępu (ACL) i filtrowanie danych z warstw L2-L4

Zarządzanie i konserwacja Obsługa IEEE 1588v2 (Protokół precyzyjnego czasu, PTP)

Obsługa QoS, SP, harmonogramowania kolejek DWRR

Obsługa klientów DHCPv6, klientów/serwerów/odbiorników/przekaźników DHCPv4

Obsługa protokołów SNMPv1/v2c/v3, SNMP Trap v1/v2c/v3, RMON, LLDP, LLDP MED

Obsługa dublowania portów, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6

Obsługa zarządzania uprawnieniami użytkowników, rejestrowania, klienta NTP i czasu letniego

Obsługa przesyłania/pobierania/aktywacji/usuwania plików konfiguracyjnych, tworzenia kopii zapasowej dwóch luster, ponownego uruchamiania i przywracania ustawień fabrycznych

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 23 Gb/s
Rozmiar bufora 1,25 Mbitów
Tabela adresów MAC 8 tys.
Interfejs
Port światłowodowy 1G 2 porty SFP 1000Base-X
Port miedziany 1G 6 portów RJ45 z automatycznym wykrywaniem 10/100/1000Base-T(X), obsługa pełnego dupleksu/półdupleksu i automatycznego MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego, 3-stykowy blok zacisków o rozstawie 5,08 mm
KONSOLA 1 port konsoli z sygnałem RS232 na złączu RJ45, używany do debugowania urządzeń
Przycisk Ponowne uruchomienie jednym kliknięciem lub przywrócenie ustawień fabrycznych
Kontrolka świetlna Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik portu optycznego, kontrolka TSN, wskaźnik dzwonka, prędkość portu TX i wskaźnik połączenia/aktywności
Zasilacz CISCOM7208TSN-2GF-6GT CISCOM7208TSN-2GF-6GT-AD220
Napięcie wejściowe Podwójne wejście zasilania DC9~60V, bez polaryzacji Pojedynczy zasilacz AC85~264V/DC110~370V
Pobór mocy <12W@DC12V(pełne obciążenie) <12W@AC220V
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Ochrona Wbudowane zabezpieczenie nadprądowe
Charakterystyka fizyczna
Wymiary 160×58×122 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga Model DC waży około 0,86 kg, a model AC około 0,9 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy CISCOM7208TSN-2GF-6GT CISCOM7208TSN-2GF-6GT-AD220
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

Ÿ Wyładowanie kontaktowe ± 8kV

Ÿ Wyładowanie powietrzne ± 15kV

IEC 61000-4-5 (przepięcia): poziom 4

Ÿ Zasilanie: tryb wspólny ± 4kV, tryb różnicowy ± 2kV

Ÿ Port Ethernet: tryb wspólny ± 4kV, tryb różnicowy ± 2kV

IEC 61000-4-4(EFT): Poziom 4

Ÿ Zasilanie: ± 4kV

Ÿ Port Ethernet: ± 2kV

IEC 61000-4-2 (ESD): Poziom 4

Ÿ Wyładowanie kontaktowe ± 8kV

Ÿ Wyładowanie powietrzne ± 15kV

IEC 61000-4-5 (przepięcia): poziom 3

Ÿ Zasilanie: tryb wspólny ± 2kV, tryb różnicowy ± 2kV

Ÿ Port Ethernet: tryb wspólny ± 4kV, tryb różnicowy ± 2kV

IEC 61000-4-4(EFT): Poziom 4

Ÿ Zasilanie: ± 4kV

Ÿ Port Ethernet: ± 2kV

Orzecznictwo CE, FCC, RoHS
Model standardowy 1G

Port światłowodowy

1G

Port miedziany

Napięcie wejściowe
CISCOM7208TSN-2GF-6GT 2 6 Podwójne wejście zasilania DC9~60V
CISCOM7208TSN-2GF-6GT-AD220 2 6 Pojedynczy AC85~264V/DC110~370V

Zasilacz
