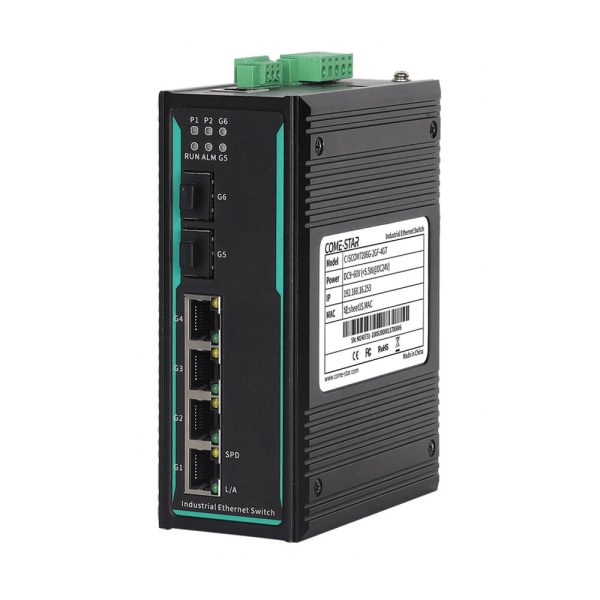

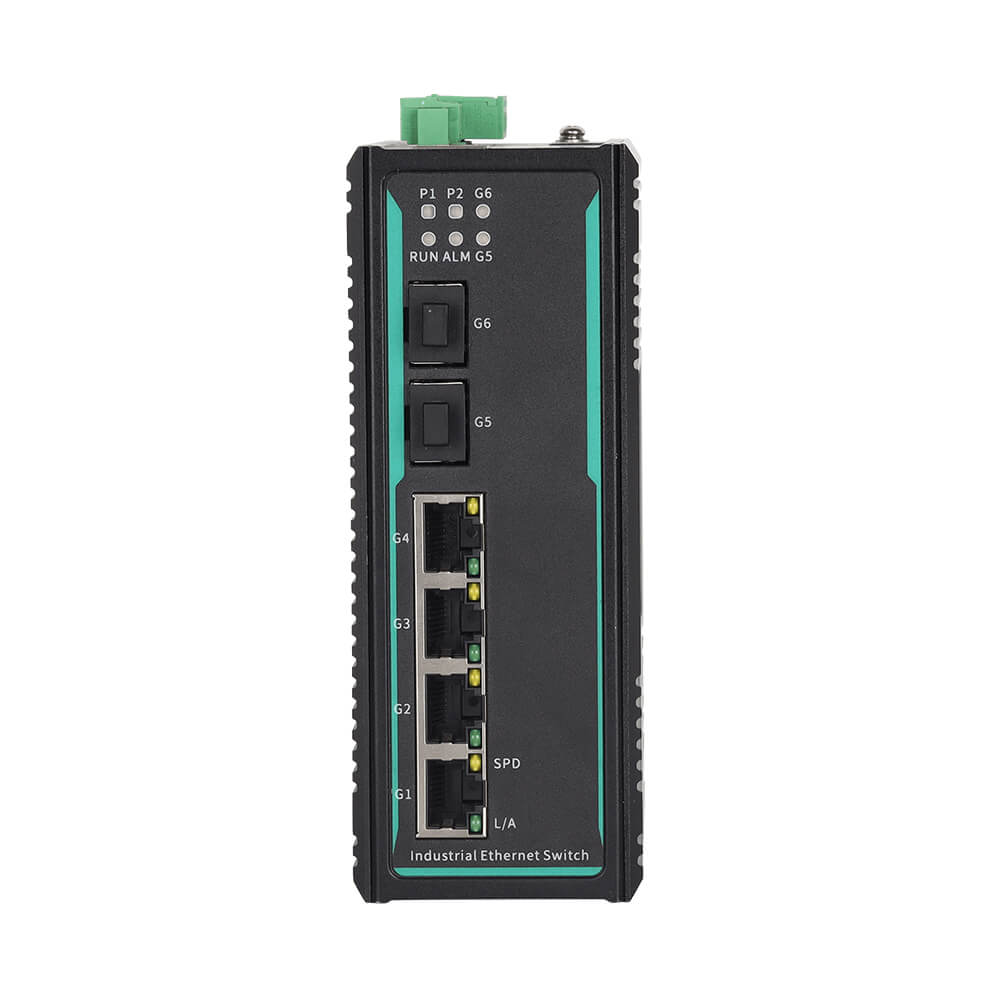

CISCOM7206G-2GF-4GT

6-portowy przełącznik przemysłowy warstwy 2 Full Gigabit zarządzany na szynie DIN
  • 2 porty Gigabit SFP, 4 porty 10/100/1000Base-T(X) (złącze RJ45)
  • Obsługa protokołów MW-Ringgv1/v2, STP/RSTP i innych protokołów redundancji pierścieniowej
  • Szybka redundancja pierścienia mniejsza niż 20 ms (MW-Ringgv1/v2)
  • Obsługa pojedynczego zasilacza AC85~264V/DC110370V lub opcjonalnego podwójnego wejścia zasilania DC 9~60V
  • Z obudową ze stopu aluminium o wysokiej wytrzymałości IP40 i konstrukcją bez wentylatora
  • Temperatura pracy od -40℃ do +85℃

CISCOM7206G-2GF-4GT series is layer 2 Gigabit managed DIN rail industrial Ethernet switch. It supports 2×Gigabit SFP ports and 4×10/100/1000Base-T(X) ports, utilizing a store-and-forward mechanism with robust bandwidth processing capabilities. This switch automatically detects packet errors, reducing transmission failures, and effortlessly supports Gigabit networking, ensuring stable, reliable, and efficient data transmission. The product is built with industrial-grade components and adheres to high-quality system design and production controls. It features a standard 35mm DIN rail mount, high-strength aluminum alloy housing for durability, fanless heat dissipation, and operates in a wide temperature range from -40°C to +85°C. With its high-standard industrial protection design, it can adapt to various harsh working environments, delivering stable communication performance.

Seria CISCOM7206G-2GF-4GT obsługuje funkcje zarządzania WEB i różne protokoły sieciowe, takie jak MW-Ringgv1/v2, STP/RSTP, VLAN, QoS, agregacja statyczna, dublowanie portów, statyczne wiązanie adresów MAC multicast, diagnostyka sieci, alarmy przekaźnikowe i uaktualnienia systemu online. Funkcje te zwiększają wydajność sieci, niezawodność i bezpieczeństwo, spełniając wymagania złożonych sieci. Produkt przechodzi rygorystyczne testy, w tym testy funkcjonalne, w wysokiej i niskiej temperaturze, bezpieczeństwa i EMC, dzięki czemu nadaje się do złożonych sieci i trudnych zastosowań przemysłowych. Może być szeroko stosowany w takich dziedzinach, jak kompleksowa energia, inteligentne miasta, transport kolejowy, inteligentny ruch uliczny, inteligentne fabryki i automatyzacja przemysłowa.

Produkt Cechy

  • Obsługa ograniczania przepustowości dla pakietów rozgłoszeniowych, multicastowych i nieznanych pakietów jednokierunkowych zarówno na portach przychodzących, jak i wychodzących
  • Obsługa ograniczania przepustowości dla nieznanych pakietów jednokierunkowych, wielokierunkowych, znanych wielokierunkowych i rozgłoszeniowych w celu tłumienia burz sieciowych
  • Obsługa funkcji Quality of Service (QoS) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych na urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa sieci VLAN 802.1Q, oferująca interfejsy dostępowe, magistralne i hybrydowe, co ułatwia segmentację wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa statycznego wiązania adresów MAC multicast w celu zmniejszenia emisji multicast w sieci, co pozwala oszczędzać zasoby sieciowe
  • Obsługa metod alarmowania przekaźnikowego, w tym alertów o stanie łącza portowego i stanie sieci pierścieniowej
  • Obsługa funkcji kopiowania portów w celu przechwytywania danych zarówno na portach przychodzących, jak i wychodzących w celu diagnostyki sieci i zarządzania błędami
  • Obsługa agregacji łączy w celu zwiększenia przepustowości transmisji i poprawy niezawodności łącza
  • Obsługa protokołu Rapid Spanning Tree Protocol (RSTP) i zgodność z protokołem Spanning Tree Protocol (STP) w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci
  • Obsługa statystyk portów do zliczania różnych typów przesyłanych i odbieranych ramek danych, umożliwiająca monitorowanie ruchu portów
  • Wsparcie ping w celu sprawdzenia łączności sieciowej
  • Wsparcie zarządzania użytkownikami z różnymi poziomami dostępu dla gości i administratorów
  • Obsługa ponownego uruchomienia urządzenia online, przywracania ustawień fabrycznych i aktualizacji systemu
Oprogramowanie
Przełączanie Obsługa konfiguracji portu, konfiguracji szybkości, tłumienia burz, agregacji portów i statystyk portów

Obsługa portu VLAN i 802.1Q VLAN

Obsługa starzenia się adresów MAC

Nadmierność Obsługa technologii sieci pierścieniowej prywatnej MW-Ringgv1/v2

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Multicast Obsługuje statyczne wiązanie adresów MAC multicast
Zarządzanie i konserwacja Obsługa konfiguracji statycznego adresu IP

Zapewnij jakość usług (QoS) dzięki obsłudze standardów 802.1P, DSCP (Differentiated Services Code Point) i mapowaniu priorytetów portów, co umożliwia kontrolę priorytetów absolutnych i względnych.

Obsługa dublowania portów, pingowania i alarmów przekaźnikowych.

Zapewnij zarządzanie użytkownikami z różnymi poziomami dostępu, ponownym uruchamianiem online, przywracaniem ustawień fabrycznych, uaktualnieniami systemu oraz przesyłaniem/pobieraniem plików konfiguracyjnych.

Wsparcie zarządzania MW-View

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 14 Gb/s
Rozmiar bufora 2Mbit
Rozmiar tabeli MAC 2 tys.
Interfejs
Port światłowodowy 1G 2 porty SFP 1000Base-X Gigabit
Port miedziany 1G 4 porty RJ45 z automatycznym wykrywaniem 10/100/1000Base-T(X), obsługa pełnego dupleksu/półdupleksu i automatycznego MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego z 3-stykowymi blokowanymi zaciskami o rozstawie 3,81 mm
KONSOLA 1 port KONSOLI ze złączem RJ45, obsługujący sygnał RS232 do debugowania urządzeń i konfiguracji poleceń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik interfejsu i wskaźnik szybkości portu Ethernet
Zasilacz
Napięcie wejściowe Model DC: Podwójne wejście zasilania DC9~60V, bez polaryzacji

Model AC: Pojedynczy zasilacz AC85~264V/DC110~370V

Pobór mocy <5,5 W przy DC24 V (pełne obciążenie)
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 140×54×110 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 0,58 kg (model DC), 0,67 kg (model AC)
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 4

※Port Ethernet obsługuje ochronę przeciwprzepięciową 6kV

IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM7206G-2GF-4GT

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-28
PDF
(330,57 KB)
Model standardowy 1G

Port światłowodowy

1G

Port miedziany

Napięcie wejściowe
CISCOM7206G-2GF-4GT 2 4 Podwójne wejście zasilania DC9~60V
CISCOM7206G-2GF-4GT-AD220 2 4 Pojedynczy zasilacz AC85~264V/DC110~370V
