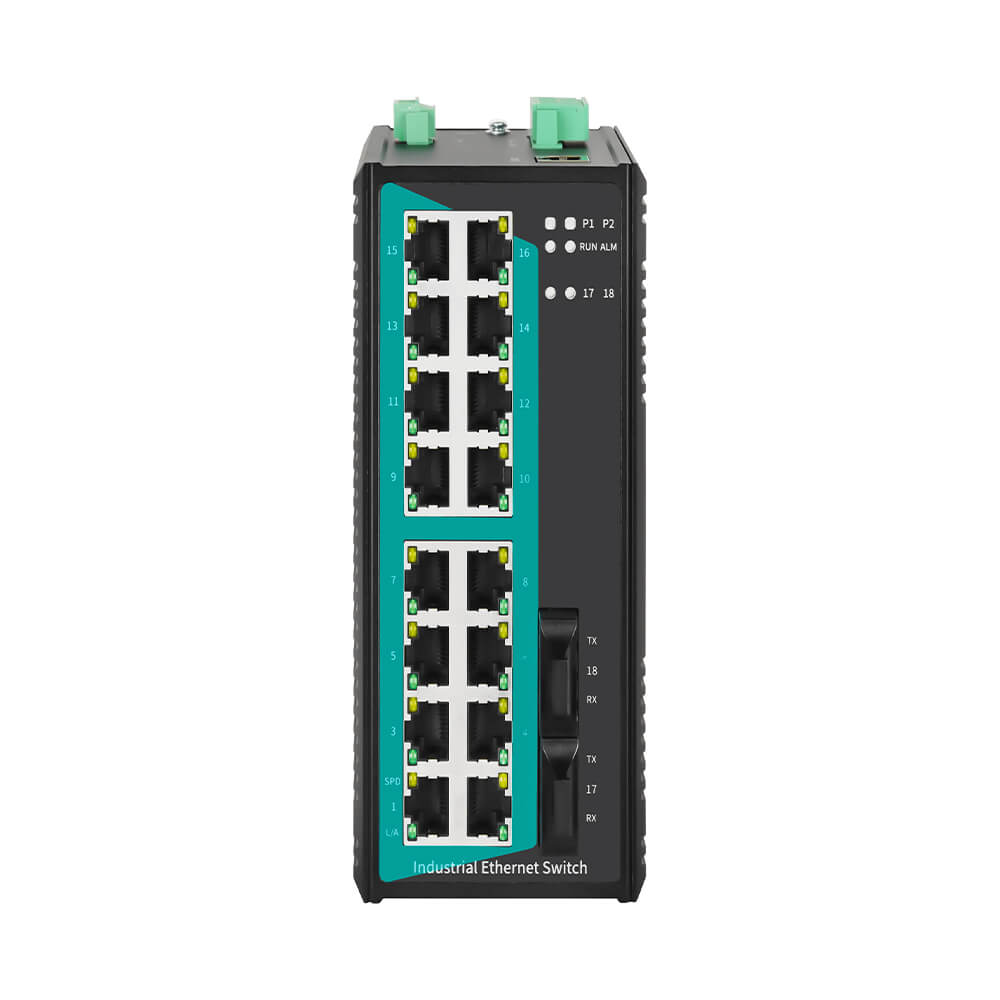

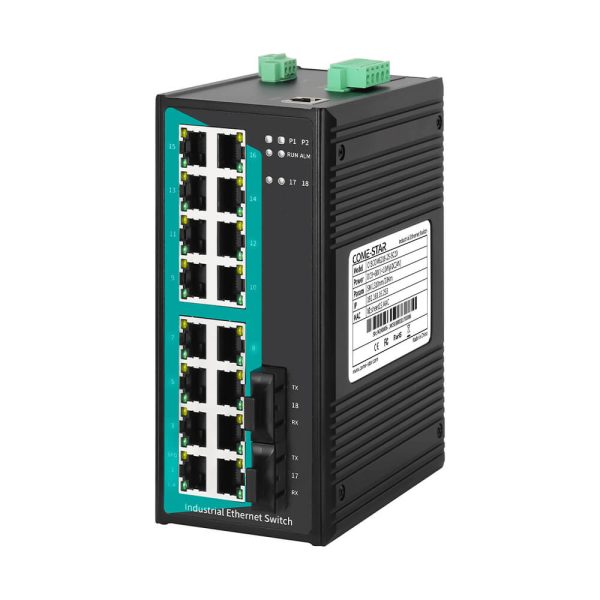

CISCOM6218-2F

18-portowy przełącznik Ethernet przemysłowy warstwy 2 zarządzany na szynie DIN
  • 2 porty 100Base-FX (wielomodowe/jednomodowe, złącze SC/FC/ST), 16 portów 10/100Base-T(X) (złącze RJ45)
  • Obsługa protokołów redundancji sieci pierścieniowej, takich jak MW-Ringv1/v2, ERPS, STP/RSTP
  • Szybka redundancja sieci pierścieniowej (MW-Ringv1/v2) z opóźnieniem mniejszym niż 20 ms
  • Obsługa QoS (Quality of Service) z mapowaniem priorytetów na podstawie 802.1P/DSCP/portu
  • Obsługa pojedynczego zasilacza AC85264V/DC110370V lub opcjonalnego podwójnego wejścia zasilania DC 9~60V
  • Dzięki obudowie metalowej o wysokiej wytrzymałości IP40 i konstrukcji bez wentylatora,
  • Temperatura pracy od -40°C do +75°C

Seria CISCOM6218-2F to zarządzany przemysłowy przełącznik Ethernet warstwy 2, wyposażony w 2 porty 100Base-FX i 16 portów 10/100Base-T(X). Wykorzystuje mechanizm store-and-forward, zapewniając solidne możliwości przetwarzania przepustowości, a jednocześnie automatycznie wykrywając i redukując błędy pakietów, zapewniając stabilną, niezawodną i wydajną transmisję danych. Produkt jest zbudowany z komponentów klasy przemysłowej i spełnia wysokie standardy projektowania systemów i kontroli produkcji. Można go zamontować na standardowej szynie DIN 35 mm i ma wytrzymałą metalową obudowę, dzięki czemu jest wytrzymały i trwały. Dzięki bezwentylatorowemu odprowadzaniu ciepła może działać w szerokim zakresie temperatur od -40°C do +75°C. Jego wysokiej klasy przemysłowa konstrukcja ochronna pozwala mu dostosować się do różnych trudnych warunków pracy, zapewniając stabilną wydajność komunikacji.

Seria CISCOM6218-2F obsługuje funkcje zarządzania siecią oparte na WEB i różne protokoły sieciowe, w tym MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, podsłuch IGMP, ACL, kontrola dostępu WEB/TELNET/SSH, agregacja statyczna, dublowanie portów, wiązanie statycznych adresów MAC, diagnostyka sieci, wykrywanie pętli zwrotnej, rejestrowanie wiadomości e-mail, alarmy, SNTP, dzienniki systemowe i uaktualnienia systemu online. Funkcje te zwiększają wydajność sieci, niezawodność i bezpieczeństwo, spełniając wymagania złożonych sieci. Produkt przeszedł rygorystyczne testy, w tym testy funkcjonalne, w wysokiej/niskiej temperaturze, bezpieczeństwa i EMC, spełniając wymagania złożonych aplikacji sieciowych w trudnych warunkach przemysłowych.

Produkt Cechy

  • Obsługa ograniczania przepustowości dla pakietów rozgłoszeniowych, nieznanych pakietów multicast i nieznanych pakietów unicast, z wykrywaniem burz rozgłoszeniowych i multicastowych w celu zapobiegania burzom sieciowym
  • Obsługa zarówno agregacji statycznej, jak i dynamicznej agregacji LACP w celu zwiększenia przepustowości transmisji i poprawy niezawodności łącza
  • Obsługa funkcji kopiowania portów w celu przechwytywania danych na wejściach i wyjściach portów w celu wykrywania sieci i zarządzania błędami
  • Obsługa sieci VLAN 802.1Q, oferująca interfejsy dostępowe, magistralne i hybrydowe, co ułatwia segmentację wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa podsłuchu IGMP, tworzenie tabeli przekazywania multicastów warstwy 2 w celu zmniejszenia ilości danych multicastowych transmitowanych w sieci, co pozwala oszczędzać zasoby sieciowe
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu uzyskania informacji o sąsiednich urządzeniach LLDP, monitorowania stanu łącza oraz ułatwiania zarządzania topologią i lokalizacji błędów
  • Obsługa ERPS (Ethernet Ring Protection Switching) w celu zapewnienia ochrony sieci wielopierścieniowej, tworzenia kopii zapasowych łączy, szybkiej konwergencji i zwiększonej stabilności sieci
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol) i zgodność z protokołem STP (Spanning Tree Protocol) w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci
  • Obsługa kontroli opartej na sieci WWW z kontrolą dostępu za pomocą protokołu HTTP i HTTPS, w tym ograniczenia adresów IP logowania
  • Obsługa scentralizowanego zarządzania za pomocą powiadomień TRAP SNMPv1/v2c/v3 i SNMPv1/v2c/v3, w tym obsługa standardowych i prywatnych powiadomień TRAP
  • Obsługa RMON (Remote Network Monitoring) do zdalnego monitorowania i zarządzania różnymi typami ramek danych, w tym statystykami i alarmami do wykorzystania w systemach zarządzania siecią
  • Obsługa QoS (Quality of Service) w celu nadania priorytetu transmisji głosu, obrazu i krytycznych danych w sieci, co pozwala na rozwiązywanie problemów z przeciążeniem sieci.
  • Obsługa listy ACL (Access Control List) z konfigurowalnymi regułami filtrowania typów ramek, umożliwiającymi filtrowanie lub ograniczanie szybkości przesyłania określonych pakietów
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelniania użytkowników w punktach dostępu do sieci, zapewniająca lokalne uwierzytelnianie logowania i uwierzytelnianie oparte na protokole RADIUS
  • Obsługa funkcji alarmowych, w tym alarmów o podwójnej utracie zasilania, burzach sieciowych i alertach o stanie łącza portowego
  • Obsługa wykrywania pętli zwrotnych w celu zapobiegania powstawaniu pętli sieciowych, które mogą wywoływać burze sieciowe
  • Obsługa rejestrowania systemu z rejestrowaniem informacji, pobieraniem i kategoryzacją, z opcjami wyświetlania rejestrów na stronie internetowej, w hoście rejestrów i konsoli



Oprogramowanie
Przełączanie Obsługa konfiguracji portu, ograniczanie szybkości portu, tłumienie burz, wykrywanie burz, agregacja portów, protokół LACP (Link Aggregation Control Protocol) i statystyki portu

Obsługa sieci VLAN 802.1Q i izolacji portów

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC

Nadmierność Obsługa zastrzeżonej technologii sieci pierścieniowej MW-Ring v1/v2

Obsługa ERPS (Ethernet Ring Protection Switching)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Multicast Obsługa podsłuchu IGMP w celu efektywnego zarządzania ruchem multicast.

Obsługa statycznego wiązania adresów MAC multicast w celu optymalizacji dystrybucji danych multicast

Zarządzanie bezpieczeństwem Obsługuje kontrolę dostępu WEB, TELNET i SSH, zapewniając bezpieczne zarządzanie.

Obsługuje ACL (listę kontroli dostępu) dla zasad kontroli dostępu i uwierzytelnianie portu 802.1X

Obsługuje wykrywanie pętli zwrotnej, alarmy i rejestrowanie wiadomości e-mail w celu monitorowania i zarządzania siecią

Zarządzanie i konserwacja Obsługa QoS (Quality of Service) w celu ustalania priorytetów i zarządzania ruchem

Obsługa protokołów SNMP v1/v2c/v3 w celu monitorowania i zarządzania siecią

Obsługa SNMPv1/v2c/v3 TRAP dla powiadomień SNMP

Obsługa RMON (Remote Monitoring) do zdalnego monitorowania sieci

Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu wykrywania i zarządzania urządzeniami

Obsługa funkcji port mirroring i pingowania w celu diagnostyki sieci

Obsługa zarządzania uprawnieniami użytkowników, rejestrowania danych w systemie, synchronizacji czasu lokalnego/sieciowego i zmiany czasu letniego (DST)

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu oraz przesyłania/pobierania plików konfiguracyjnych

Obsługa CS-NMPv2 i MWView

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 12,8 Gb/s
Rozmiar bufora 4,1 Mbitów
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 100M 2 porty 100Base-FX (pojedynczy tryb/wielo trybowy, SC/FC/ST, długości fal i odległości transmisji są opcjonalne)
Port miedziany 100M 16 portów RJ45 z automatycznym wykrywaniem 10/100Base-T(X), obsługa pełnego dupleksu/półdupleksu i automatycznego MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego z rozstawem 3,81 mm i 3-stykowym złączem blokującym
KONSOLA 1 port konsoli z sygnałem RS232 na złączu RJ45, używany do debugowania urządzeń
Dioda LED stanu Wskaźnik zasilania, wskaźnik pracy, wskaźnik alarmu, wskaźnik interfejsu, wskaźnik prędkości portu TX
Zasilacz
Napięcie wejściowe Model DC: Podwójne wejście zasilania DC9~60V, zabezpieczenie przed odwrotnym podłączeniem

Model AC: Pojedynczy zasilacz AC85~264V/DC110~370V

Pobór mocy <10 W@DC24V(pełne obciążenie)
Połączenie Bloki zaciskowe 5-stykowe z odstępem 5,08 mm i złączami blokującymi
Ochrona Wbudowane zabezpieczenie nadprądowe
Charakterystyka fizyczna
Wymiary 160×74×122 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 1,2 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 4

※ Porty Ethernet obsługują ochronę przeciwprzepięciową 6kV

IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM6218-2F

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-27
PDF
(262,03 KB)
Model standardowy 100 mln

Port światłowodowy

10/100 mln

Port miedziany

Napięcie wejściowe
CISCOM6218-2F(M/S) 2 16 Podwójne wejście zasilania DC9~60V
CISCOM6218-2F(M/S)-AD220 2 16 Pojedynczy zasilacz AC85~264V/DC110~370V

(opcjonalnie podwójne zasilanie)
