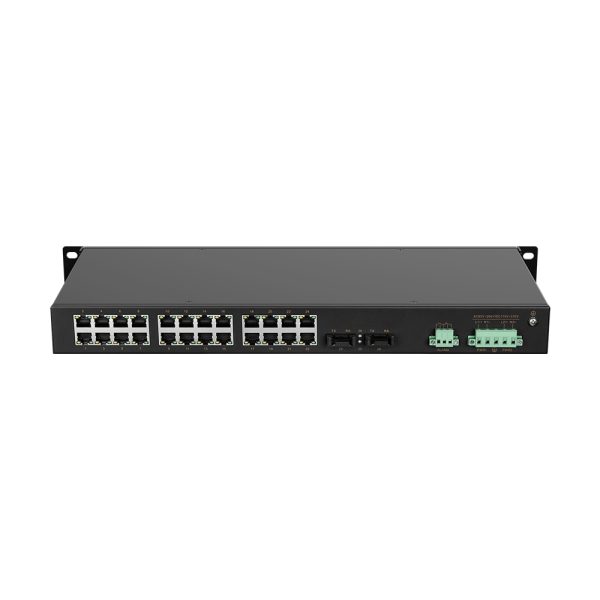

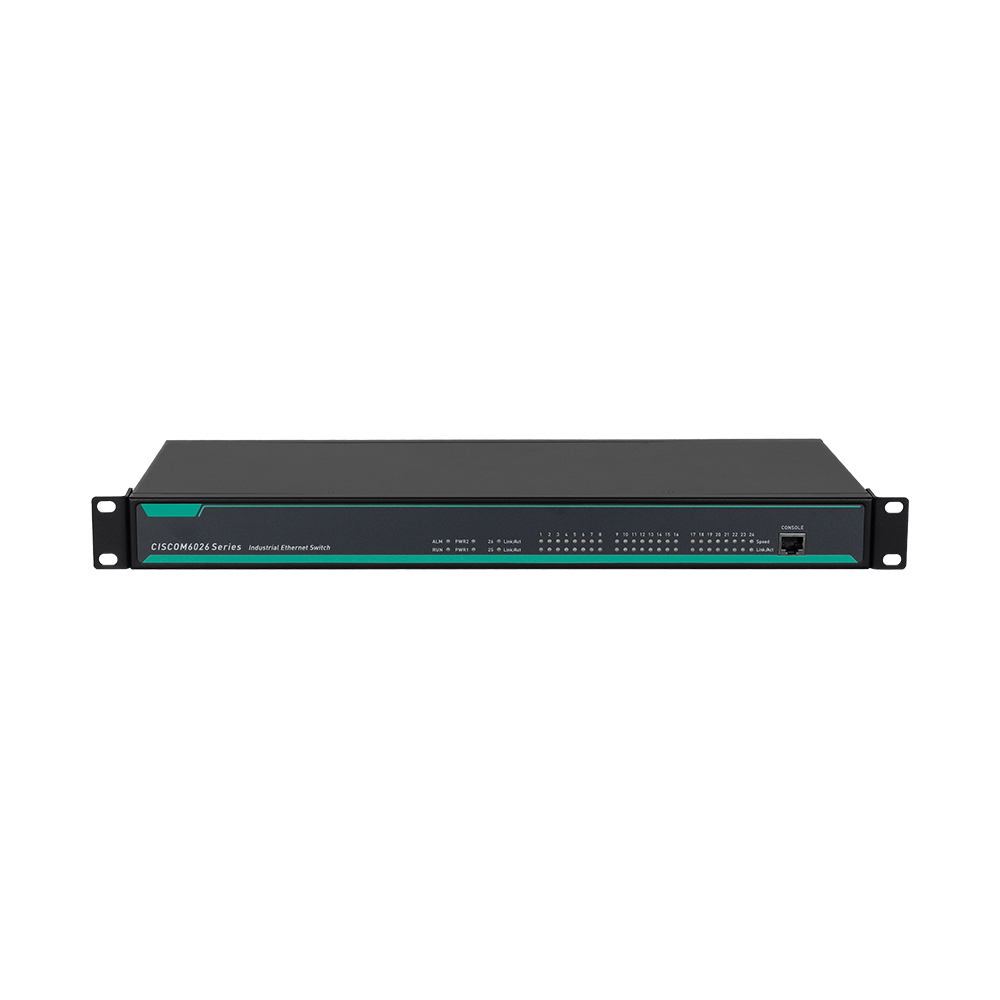

CISCOM6026-2F

26-portowy zarządzany przełącznik Ethernet przemysłowy do montażu w szafie typu rack
  • 2 porty 100Base-FX (wielo-/jednomodowe, złącze SC/FC/ST), 24 porty 10/100Base-T(X) (złącze RJ45)
  • Obsługa protokołów MW-Ring v1/v2, ERPS, STP/RSTP i innych protokołów redundancji pierścieniowej w celu zwiększenia niezawodności sieci
  • Szybka redundancja pierścieniowa (MW-Ring v1/v2) z czasem odzyskiwania poniżej 20 ms, co poprawia niezawodność komunikacji systemowej
  • Opcjonalnie obsługuje pojedyncze lub podwójne zasilanie AC85264V/DC110370V
  • Dzięki obudowie metalowej o wysokiej wytrzymałości IP40 i konstrukcji bezwentylatorowej urządzenie może niezawodnie pracować w trudnych warunkach przemysłowych w zakresie temperatur od -40°C do +75°C

CISCOM6026-2F to zarządzany przemysłowy przełącznik Ethernet warstwy 2 100M montowany w szafie. Obsługuje 2 porty 100Base-FX (wielomodowy/jednomodowy, złącze SC/FC/ST), 24 porty 10/100Base-T(X), wykorzystując mechanizm store-and-forward. Dzięki solidnej zdolności przetwarzania pasma i automatycznemu wykrywaniu błędnych pakietów redukuje błędy transmisji, zapewniając stabilną, niezawodną i wydajną transmisję danych.

Produkt zawiera komponenty klasy przemysłowej, wysokiej jakości konstrukcję systemu i kontrolę produkcji. Został zaprojektowany tak, aby pasował do standardowej instalacji w szafie 19-calowej 1U, z wytrzymałą obudową metalową, która jest trwała i bezwentylatorowa w celu odprowadzania ciepła. Może pracować w szerokim zakresie temperatur od -40°C do +75°C, z wysokiej jakości konstrukcją ochrony przemysłowej, dzięki czemu można go dostosować do różnych trudnych warunków pracy, zapewniając stabilną wydajność komunikacji.

Seria CISCOM6026-2F obsługuje różne protokoły sieciowe, w tym zarządzanie WEB, MW-Ringv1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, IGMP Snooping, ACL, kontrola dostępu WEB/TELNET/SSH, agregacja statyczna, dublowanie portów, wiązanie statycznych adresów MAC, diagnostyka sieci, wykrywanie pętli zwrotnej, dzienniki e-mail, alarmy, SNTP, dzienniki systemowe i aktualizacja systemu online. Poprawia wydajność sieci, niezawodność i bezpieczeństwo, spełniając wymagania złożonych sieci. Produkt przeszedł rygorystyczne testy funkcjonalności, wydajności w wysokich i niskich temperaturach, bezpieczeństwa i zgodności z EMC, dzięki czemu nadaje się do złożonych i wymagających środowisk przemysłowych.

Cechy produktu

  • Obsługa ograniczania przepustowości dla pakietów rozgłoszeniowych, nieznanych pakietów multicast i nieznanych pakietów unicast, a także wykrywanie burz pakietów rozgłoszeniowych i multicast w celu zapobiegania burzom sieciowym
  • Obsługa agregacji statycznych łączy i agregacji dynamicznych z LACP, zwiększająca przepustowość transmisji i poprawiająca niezawodność łącza
  • Obsługa funkcji port mirroring, umożliwiająca zbieranie danych z portów przychodzących i wychodzących w celu monitorowania sieci i zarządzania awariami
  • Obsługa sieci VLAN 802.1Q, zapewniająca interfejsy dostępowe, magistralne i hybrydowe w celu łatwego podziału wielu domen rozgłoszeniowych, zwiększając bezpieczeństwo sieci
  • Obsługa funkcji IGMP Snooping, która tworzy tabelę przekazywania multicastów warstwy 2, redukując transmisję danych multicastowych w sieci i oszczędzając zasoby sieciowe
  • Obsługa protokołu LLDP (Link Layer Discovery Protocol) w celu uzyskania informacji o sąsiednich urządzeniach LLDP, monitorowania stanu łącza, ułatwiania zarządzania topologią i lokalizacji błędów
  • Obsługa ERPS (Ethernet Ring Protection Switching) w celu ochrony pierścienia Ethernet, oferująca wiele konfiguracji pierścieni, tworzenie kopii zapasowych łącza, szybką konwergencję i zwiększoną stabilność sieci
  • Obsługa protokołu RSTP (Rapid Spanning Tree Protocol) i zgodność z protokołem STP (Spanning Tree Protocol) w celu wyeliminowania pętli sieciowych i zwiększenia niezawodności sieci
  • Obsługa kontroli opartej na sieci WWW z kontrolą dostępu za pomocą protokołu HTTP i HTTPS, w tym ograniczenia adresów IP
  • Obsługa protokołów SNMPv1/v2c/v3 w celu scentralizowanego zarządzania oraz komunikatów TRAP protokołów SNMPv1/v2c/v3, w tym komunikatów TRAP standardowych i prywatnych
  • Obsługa RMON (Remote Monitoring) do zdalnego monitorowania sieci, statystyk i alarmów dla różnych typów ramek danych, odpowiednia do zdalnego monitorowania i zarządzania w systemach zarządzania siecią
  • Obsługa QoS (Quality of Service) w celu nadania priorytetu transmisji głosu, obrazu i ważnych danych w urządzeniach sieciowych, co pozwala na rozwiązywanie problemów z przeciążeniem sieci
  • Obsługa ACL (listy kontroli dostępu) umożliwiającej dostosowywanie różnych reguł filtrowania typów ramek, co pozwala na filtrowanie lub ograniczanie szybkości przesyłania określonych pakietów
  • Obsługa uwierzytelniania portu 802.1X w celu uwierzytelniania użytkowników dostępowych, zapewniająca uwierzytelnianie logowania lokalnego i RADIUS
  • Obsługa funkcji alarmowych, obejmujących m.in. awarię podwójnego zasilania, burze sieciowe, rozłączenia portów i inne
  • Obsługa wykrywania pętli zwrotnych w celu zapobiegania powstawaniu pętli sieciowych, które mogą wywoływać burze sieciowe
  • Wsparcie systemu rejestrowania, zapisywania, pobierania i kategoryzacji informacji z dziennika, dostępnych za pośrednictwem stron internetowych, hostów dzienników i wyjść konsoli
Oprogramowanie
Przełączanie Obsługa konfiguracji portu, ograniczanie szybkości portu, tłumienie burz, wykrywanie burz, agregacja portów, protokół LACP (Link Aggregation Control Protocol) i statystyki portu

Obsługa sieci VLAN 802.1Q i izolacji portów

Obsługa starzenia się adresów MAC i statycznego wiązania adresów MAC

Nadmierność Obsługa technologii prywatnej sieci pierścieniowej MW-Ring v1/v2

Obsługa ERPS (Ethernet Ring Protection Switching)

Obsługuje protokół RSTP (Rapid Spanning Tree Protocol) i jest zgodny z protokołem STP (Spanning Tree Protocol)

Multicast Wsparcie IGMP Snooping

Obsługuje statyczne wiązanie adresów MAC multicast

Zarządzanie bezpieczeństwem Obsługa kontroli dostępu poprzez WEB, TELNET i SSH

Obsługa ACL (listy kontroli dostępu), uwierzytelnianie portu 802.1X

Obsługa wykrywania pętli zwrotnej, alarmów i rejestrowania wiadomości e-mail

Zarządzanie i konserwacja Obsługuje QoS (jakość usług), SNMPv1/v2c/v3, SNMPv1/v2c/v3 TRAP, RMON i LLDP

Obsługa dublowania portów i pingowania

Obsługa zarządzania uprawnieniami użytkowników, rejestrowania danych w systemie, synchronizacji czasu lokalnego/sieciowego i czasu letniego (DST)

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu oraz przesyłania/pobierania pliku konfiguracyjnego

Obsługa MW-NMPv2, zarządzanie MWView

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 12,8 Gb/s
Rozmiar bufora 4,1 Mbitów
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 100M 2 porty światłowodowe 100Base-FX (SC/FC/ST, jednomodowe/wielomodowe, długość fali i odległości transmisji są opcjonalne)
Port miedziany 100M 24 porty RJ45 10/100Base-T(X) z automatycznym wykrywaniem, obsługa pełnego/półdupleksowego i automatycznego MDI/MDI-X
Przekaźnik 1 wyjście alarmu przekaźnikowego z 3-stykowymi złączami zaciskowymi blokującymi o rozstawie 5,08 mm
KONSOLA 1 Port konsoli z sygnałem RS232 wykorzystujący złącze RJ45 do debugowania urządzeń
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik szybkości interfejsu i wskaźnik stanu połączenia/aktywności.
Zasilacz
Napięcie wejściowe Pojedyncze lub podwójne zasilanie AC85V~264V/DC110V~370V opcjonalnie
Pobór mocy <9W@AC220V(pełne obciążenie)
Połączenie Złącza zaciskowe blokujące 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 482,6 × 44 × 210 mm (w zestawie klips montażowy)
Instalacja Montaż w szafie 19 cali 1U
Kod IP IP40
Waga 2,7 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD – Wyładowania elektrostatyczne): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 4

※ Port Ethernet obsługuje ochronę przeciwprzepięciową 6kV

IEC 61000-4-4 (EFT – szybkie przejściowe stany elektryczne): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM6026-2F

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-26
PDF
(368,30 KB)
Model standardowy Port światłowodowy 100M Port miedziany 10/100M Moc wejściowa
CISCOM6026-2F(M/S)-AD220 2 24 Pojedynczy zasilacz AC85V~26/DC110V~370V

(Opcjonalnie można zastosować podwójne zasilanie)

cies506g 2gf 4gt

CIE506G-2GF-4GT

6-portowy zarządzany przełącznik przemysłowy Ethernet warstwy 2 Gigabit na szynie DIN

CIES316G

16-portowy przełącznik Ethernet przemysłowy warstwy 2, w pełni gigabitowy, na szynę DIN

CIEN3205G-GF-4GT

Port Gigabitowy DIN Rail Niezarządzany przemysłowy przełącznik Ethernet

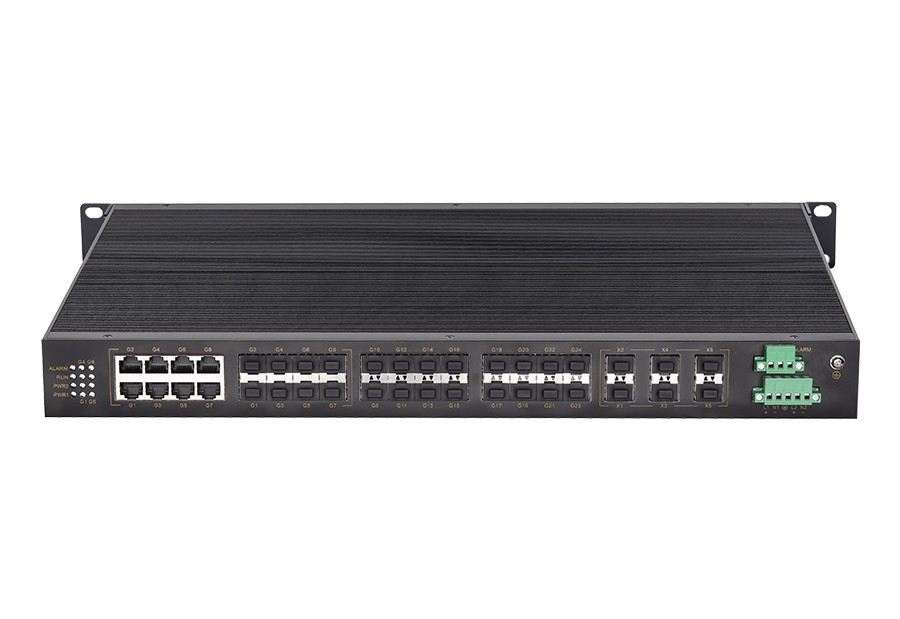

CISCOM8030GX-6XGF-16GF-8GC
