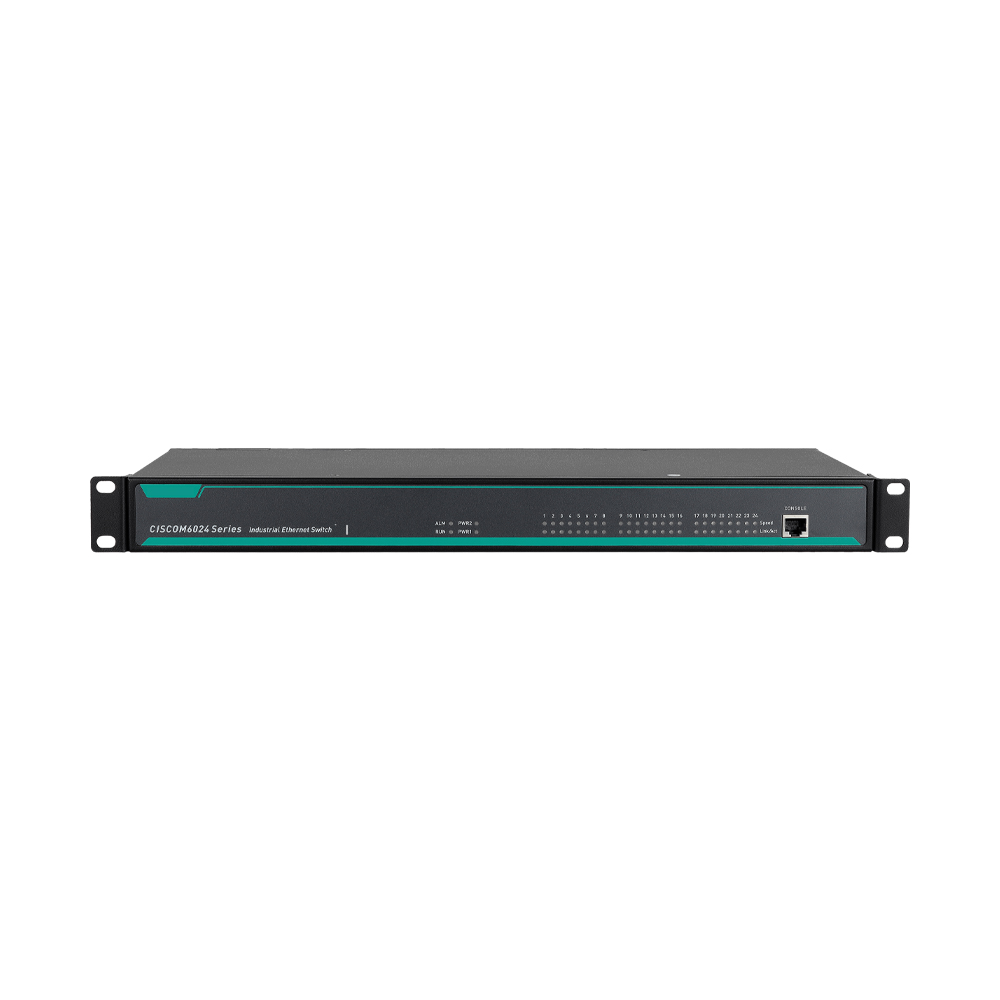

CISCOM6024

24-portowy przełącznik przemysłowy Ethernet warstwy 2 do montażu w szafie
  • 24 porty miedziane 10/100Base-T(X)
  • Obsługa protokołów redundancji pierścieniowej, takich jak MW-Ring, ERPSv1/v2, STP/RSTP itp. w celu zwiększenia niezawodności sieci
  • Szybka redundancja pierścienia (MW-Ring) <20 ms zwiększa niezawodność komunikacji systemowej
  • Obsługa podwójnego wejścia zasilania AC85V~264V/DC110V~370V lub podwójnego wejścia zasilania DC18~75V, obsługa podwójnej redundancji zasilania
  • Bardzo wytrzymała metalowa obudowa, ochrona IP40, brak wentylatora do odprowadzania ciepła, niezawodna praca w trudnych warunkach przemysłowych w zakresie temperatur od -40 ℃ do +75 ℃

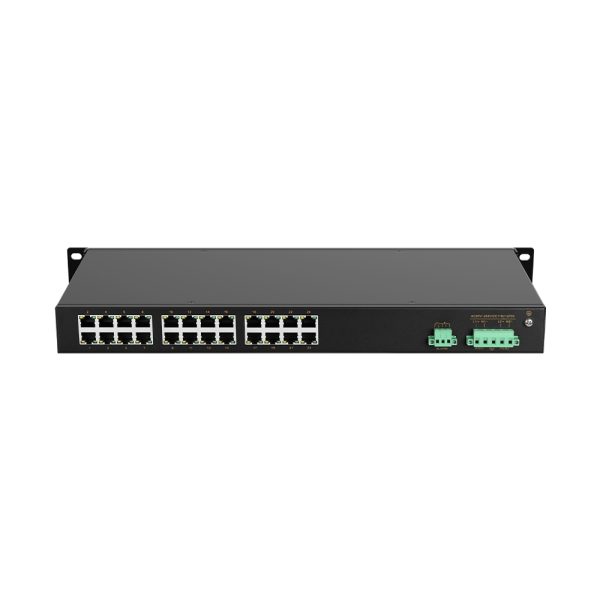

CISCOM6024 is a layer 2 managed rack mount industrial Ethernet switch which supports 24* 10/100Base-T(X) copper ports. It adopts the storage and forwarding mechanism and has strong bandwidth processing capabilities, automatically troubleshooting data packet errors, reducing transmission failures, and easily supporting 100Mbps networking to ensure stable, reliable, and efficient data transmission. The product uses industrial-grade components, combined with high-standard system design and production control. The metal shell is sturdy and durable, with a fan-less design for shell heat dissipation. It operates at a wide temperature range of -40 ℃ to+75 ℃ , with a high standard industrial protection design, and can adapt to various harsh working environments with stable communication performance.

CISCOM6024 is can be managed through WEB or SNMP network management, while providing a series of commonly used advanced management functions such as MW-Ring,  ERPS, STP/RSTP, VLAN,  LLDP, RMON, ACL, QoS of Service, 802.1X, IGMP Snooping, WEB/TELNET/SSH control, port aggregation, port mirroring, static MAC address forwarding, network diagnosis, loopback detection, email/delay fault alarm, and firCSare online upgrade. The product can be widely used in industrial fields such as comprehensive energy, smart cities, intelligent transportation, smart factories, and industrial automation

Cechy produktu

  • Obsługa limitów szybkości dla pakietów rozgłoszeniowych, nieznanych pakietów multicast i nieznanych pakietów unicast, wykrywanie burz pakietów rozgłoszeniowych i multicast oraz zapobieganie burzom rozgłoszeniowym
  • Support  link  static  aggregation  and   LACP  dynamic  aggregation,  which  can   increase  transmission bandwidth and improve link reliability
  • Obsługuje dublowanie portów i zbiera dane z ruchu wychodzącego i przychodzącego portu w celu wykrywania sieci i zarządzania błędami
  • Obsługa statystyk portów w celu zliczania różnych typów ramek danych wysyłanych i odbieranych w celu monitorowania ruchu w porcie
  • Obsługa sieci VLAN 802.1Q, zapewnia dostęp, magistralę i interfejs hybrydowy, łatwy podział wielu domen rozgłoszeniowych, zwiększa bezpieczeństwo sieci
  • Obsługa tabeli adresów MAC i limitu czasu starzenia oraz statyczny adres MAC jednokierunkowy/wielokierunkowy powiązany z interfejsem w celu zapewnienia korzystania z legalnych użytkowników
  • Support  IGMP  Snooping,  establish  two-layer  multicast  transfer  publication,  reduce  the  broadcast  of multicast data in the network, save network resources
  • Obsługa protokołu wykrywania warstwy łącza LLDP, uzyskiwanie informacji o sąsiednich urządzeniach LLDP, monitorowanie stanu łącza, ułatwianie zarządzania topologią i lokalizowanie usterek
  • Obsługa technologii ochrony wielopierścieniowej Ethernet ERPSv1/v2, zapewnia wielopierścieniową sieć, tworzenie kopii zapasowych łączy, osiąganie szybkiej konwergencji, poprawa stabilności sieci
  • Obsługa protokołu RSTP, kompatybilność z STP, możliwość wyeliminowania pętli sieciowej i poprawy niezawodności sieci
  • Obsługa kontroli WEB, protokołu HTTP, kontroli dostępu HTTPS, ograniczeń adresów IP logowania
  • Obsługa kontroli dostępu TELNET i SSH. SSH może zapewnić bezpieczne zdalne logowanie, gwarantując integralność i niezawodność danych.
  • Obsługa scentralizowanego zarządzania SNMPv1/v2c/v3 i informacji TRAP SNMPv1/v2c/v3, obsługa standardu TRAP sieci stanowej
  • Obsługa zdalnego monitorowania sieci RMON, tworzenie statystyk i alarmów dla różnych typów ramek danych oraz możliwość wykorzystania do zdalnego monitorowania i zarządzania systemem zarządzania siecią
  • Obsługa QoS, priorytetowe traktowanie głosu, obrazu i ważnych danych w sieci oraz rozwiązywanie problemu przeciążenia sieci
  • Obsługa listy kontroli dostępu ACL, filtrowanie wiadomości TCP/UDP/ICMP/IGMP na podstawie adresu IP źródłowego/docelowego i adresu MAC
  • Obsługa uwierzytelniania portu 802.1X, uwierzytelnianie użytkowników dostępowych i zapewnia uwierzytelnianie logowania lokalnego i RADIUS
  • Obsługa alarmu przekaźnikowego w przypadku burzy sieciowej, utraty zasilania, utraty portu i innych informacji alarmowych
  • Obsługa wykrywania pętli zwrotnej w celu zapobiegania tworzeniu się pętli w sieci i powodowaniu burzy sieciowej
  • Wsparcie zarządzania uprawnieniami użytkowników
  • Obsługa rejestrowania systemowego WEB, LINK, CONFIG, AUTH, STORM, RING, SNMP, SYS oraz obsługa zdalnego monitorowania hosta logów i regularnego wysyłania poczty logów
Oprogramowanie
Przełączanie Obsługa konfiguracji portu, np. szybkości portu, trybu dupleksu, kontroli przepływu, maksymalnej jednostki transmisji itp.

Obsługa sieci VLAN 802.1Q, izolacja portów

Obsługa ograniczenia prędkości portu, tłumienia burz, wykrywania burz, statycznej konwergencji portów, dynamicznej konwergencji LACP

Obsługa starzenia się adresów MAC, statycznego wiązania adresów MAC jednokierunkowego

Nadmierność Obsługa technologii sieci pierścieniowej MW-Ring/MW-RingV2

Wsparcie ERPSv1/v2

Support RSTP and compatible to STP

Audycja Wsparcie IGMP Snooping

Obsługa statycznego wiązania adresów MAC multicast

Zarządzanie bezpieczeństwem Support WEB, TELENT, and SSH control

Obsługa listy kontroli dostępu (ACL) i filtrowania danych na warstwie L2-L4

Obsługa uwierzytelniania portu 802.1X

Obsługa alarmu przekaźnikowego, dziennik e-mail

Support ring detection

Zarządzanie i konserwacja Support QoS, 802.1P/DSCP/port priority mapping, absolute/ versus priority control

Support SNMP v1/v2c/v3, SNMPv1/v2c/v3 Trap, RMON, LLDP

Obsługa dublowania portów, pingowania

Wsparcie zarządzania uprawnieniami użytkowników, log systemowy, klient NTP

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu, przesyłania/pobierania pliku konfiguracyjnego

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 12,8 Gb/s
Rozmiar bufora 4,1 Mbitów
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy  Support SC/FC/ST connector, multi-mode/single mode
Port miedziany  RJ45 ports optional, support full/half duplex mode, auto MDI / MDI-X connection
Przekaźnik 1*relay alarm output, 3-pin 5.08mm terminal block
KONSOLA 1*RJ45 CONSOLE port of RS232 signal for equipment debugging and command line configuration
Dioda LED stanu Power indicator, operation indicator, alarm indicator, interface rate and connection/activity indicator
Zasilacz
Napięcie wejściowe DC model: DC18V~75V, dual power redundancy

AC model: AC 85V~264V or DC110V~370V, dual power redundancy

Pobór mocy <16,5 W przy 220 V prądu zmiennego
Połączenie 5-stykowa listwa zaciskowa 5,08 mm
Ochrona Zabezpieczenie nadprądowe
Charakterystyka fizyczna
Wymiary 482.6 × 44 × 210mm (including mounting brackets)
Instalacja Standardowy montaż w szafie 19-calowej 1U
Kod IP IP40
Waga Około 2,9 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2(ESD): Poziom 4

IEC 61000-4-5(Surge): Level 4 (Network port 6kV lightning protection)

IEC 61000-4-4(EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CISCOM6024

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-26
PDF
(412,54 KB)
Model standardowy 100 mln

Port światłowodowy

100M miedzi Moc wejściowa
CISCOM6024-4F(M/S) -2DC24 4 20 Dual DC18V~75V
CISCOM6024-8F(M/S)-2DC24 8 16
CISCOM6024-16F(M/S)-2DC24 16 8
CISCOM6024-4F(M/S)-2AD220 4 20 DualAC85V~264V or DC110V~370V
CISCOM6024-8F(M/S)-2AD220 8 16
CISCOM6024-16F(M/S)-2AD220 16 8
