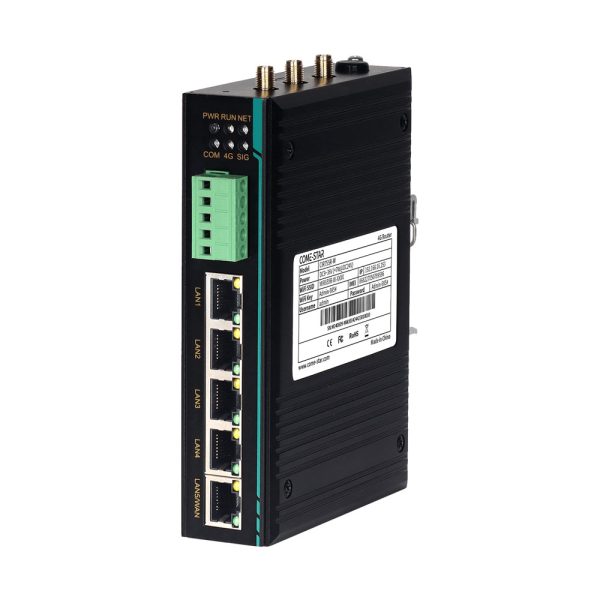

CIR755R-W

5-portowy 100M przemysłowy router bezprzewodowy 4G na szynę DIN
  • 1 port combo WAN/LAN 10/100Base, 4 porty LAN 10/100Base, 1 port RS485, 1/2 interfejsu anteny 4G, 2 interfejsy anteny 2,4 GHz, 1 gniazdo na dwie karty Nano SIM
  • Kopia zapasowa łącza i wzajemna kopia zapasowa przewodowej sieci WAN i sieci komórkowych 4G
  • Obsługuje tryby bezprzewodowe AP, Client i AP+Client, działa jako hotspot Wi-Fi, klient bezprzewodowy lub most Ethernet
  • Obsługa protokołów UDP, TCP, Modbus, HTTPD, WebSocket, MQTT, obsługa wirtualnego portu COM
  • Wejście DC 9~36V, zabezpieczenie przed odwrotną polaryzacją
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, ochrona IP40
  • Konstrukcja bez wentylatora, rozpraszanie ciepła przez obudowę
  • Praca w trudnych warunkach przemysłowych w temperaturze od -40℃ do +75℃

CIR755R-W to 5-portowy 10/100Base Fast Ethernet montowany na szynie DIN przemysłowy router bezprzewodowy 4G opracowany do przemysłowych zastosowań sieciowych, obsługujący sieci LAN, WAN, WLAN, 4G LTE i inne wielosieciowe online, inteligentne przełączanie kopii zapasowych wielosieciowych oraz łączenie szeregowych, bezprzewodowych i przewodowych urządzeń końcowych. Przemysłowy router zapewnia 1×10/100Base-T(X) port combo WAN/LAN, 4×10/100Base-T(X) port LAN, 1×RS485 port szeregowy, 1~2 interfejsy antenowe 4G i 2×2,4 GHz interfejsy antenowe. Router montowany na szynie DIN z 1 wejściem zasilania DC 9~36 V może sprostać potrzebom różnych scenariuszy sieciowych.

Przemysłowy router 4G obsługuje zarządzanie WEB różnymi funkcjami, takimi jak wybieranie PPPoE, serwer DHCP, sieć 4G, ustawienia bezprzewodowe, wiązanie IP/MAC, statyczny routing, zapory sieciowe, VPN, szeregowy do Ethernetu, diagnostyka sieci, SNMP, LLDP, usługi w chmurze itp. Jego system zapewnia zarządzanie uprawnieniami użytkownika, obsługuje lokalne/zdalne zarządzanie dziennikami, zaplanowane ponowne uruchamianie, tworzenie kopii zapasowych i odzyskiwanie konfiguracji, aktualizację oprogramowania układowego, przywracanie ustawień fabrycznych. Router przyjmuje wysokiej jakości konstrukcję ochrony przemysłowej, wybiera komponenty klasy przemysłowej i wykorzystuje obudowę ze stopu aluminium o wysokiej wytrzymałości, aby był solidny i trwały. Charakteryzuje się niskim zużyciem energii, trwałością w szerokim zakresie temperatur -40 ℃ ~ +70 ℃, chłodzeniem obudowy metalowej bez wentylatora. Przeszedł surowe przepisy bezpieczeństwa i testy EMC, aby spełnić wymagania zastosowań w trudnych warunkach przemysłowych, dzięki czemu może być szeroko stosowany w takich branżach, jak automatyka przemysłowa, kompleksowa energia, inteligentne miasta, inteligentny transport, inteligentne kopalnie, inteligentne fabryki i inne.

Cechy produktu

  • Obsługa sieci bezprzewodowej komórkowej 4G, sieci bezprzewodowej Wi-Fi 2,4G i sieci przewodowej WAN, obsługa tworzenia kopii zapasowych w wielu sieciach
  • Port WAN obsługuje protokół DHCP, statyczne adresy IP, połączenie dial-up PPPoE i działa jako port LAN
  • Port LAN obsługuje serwer DHCP, adresy IP użytkowników mogą być dynamicznie zarządzane i konfigurowane w sposób scentralizowany
  • Obsługa 4G LTE, wsteczna kompatybilność z usługami 2G/3G, obsługa dwóch kart w trybie gotowości, APN
  • Wykrywanie i odzyskiwanie linków pomocniczych
  • Sieć WLAN obsługuje tryb bezprzewodowego punktu dostępowego, tryb klienta, tryb punktu dostępowego i tryb klienta
  • Obsługa IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, przechwytywanie pakietów
  • Obsługa obrony przed SYN-flood, mapowanie portów, filtrowanie IP/MAC/DNS, niestandardowe reguły poleceń iptables, DMZ (strefa zdemilitaryzowana), UPnP, ograniczanie ruchu IP/MAC, ograniczanie ruchu QoS
  • Dzienniki zawierają informacje o komunikatach jądra, aplikacjach i sieci, obsłudze pobierania, automatycznym zapisywaniu i monitorowaniu zdalnym
  • Port szeregowy obsługuje UDP, UDP Multicast, Modbus RTU Master/Slave, Modbus ASCII Master/Slave, RealCOM_MCP/CCP/MW, Pair Connection Master/Slave, Httpd Client, WebSocket Client, MQTT umożliwiający konwersję z portu szeregowego na Ethernet lub Modbus RTU/ASCII
  • Wsparcie penetracji intranetu typu „pestki orzechowe” i dynamicznego rozwiązywania nazw domen DDNS
  • Obsługa dynamicznego DNS, użytkownik może się logować i zarządzać urządzeniem zdalnie, podając nazwę domeny
  • Obsługa klienta i serwera VPN w celu zbudowania prywatnej sieci. Klient obsługuje protokoły tunelowe, takie jak PPTP, L2TP, IPSec, OpenVPN, GRE i SSTP. Serwer obsługuje protokoły, takie jak PPTP, L2TP i IPSec
  • Obsługa protokołu SNMPv1/v2c, przeglądanie, modyfikowanie i rozwiązywanie problemów za pomocą przeglądarki MIB
  • Wsparcie protokołu LLDP, uzyskanie informacji o sąsiadach protokołu LLDP, monitorowanie stanu łącza, utrzymanie topologii i lokalizowanie usterek
  • Wsparcie zarządzania platformą w chmurze COME-STAR w celu realizacji zdalnego zarządzania sprzętem i monitorowania stanu sieci na miejscu
Oprogramowanie
Kierownictwo Obsługa statystyk ruchu, statusu działania, widoku statystyk ruchu

Obsługa statycznego adresu IP, DHCP, PPPoE, trybu WAN/LAN

Obsługa serwera DHCP, wiązanie IP/MAC

4G LTE, zarządzanie dwiema kartami, APN, wykrywanie łącza

Obsługa trybu bezprzewodowego AP, trybu klienta, trybu AP+klient

Obsługa routingu statycznego

Obsługa konwersji szeregowej na Ethernet, penetracja intranetu typu „shell peanut”, dynamiczny DNS, SNMP, LLDP, usługa w chmurze

Obsługa protokołu PPTP/L2TP/GRE/TUN/TAP dla klienta VPN

Obsługa protokołu PPTP/L2TP/IPSec Serwer VPN

Zapora sieciowa Wsparcie obrony przed atakami SYN Flood, dynamicznym kamuflażem IP, blokowaniem MSS, kontrolą danych przychodzących/wychodzących

Obsługa mapowania portów WAN/LAN TCP/UDP

Obsługa filtrowania IP/MAC/DNS, iptables, DMZ, UPnP, ograniczenia prędkości IP/MAC/QoS

Zarządzanie systemem IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, przechwytywanie pakietów

Strefa czasowa, klient/serwer NTP, zarządzanie portami, Crontab, zdalne/lokalne rejestrowanie

Zarządzanie uprawnieniami użytkowników, dostęp SSH

Ponowne uruchomienie online, zaplanowane ponowne uruchomienie, kopia zapasowa/przywracanie konfiguracji, flashowanie oprogramowania układowego, przywracanie ustawień fabrycznych

Sieć komórkowa 4G
Sieć komórkowa 4G CIR755R-W CIR755R-W-AU CIR755R-W-AFX CIR755R-W-EUX
Format sieciowy LTE-FDD, LTE-TDD, WCDMA, GSM/EDGE
Region Chiny/Indie Ameryka Łacińska/Australia/Nowa Zelandia Ameryka Północna Europa
Częstotliwość pracy
LTE-FDD B1/3/5/8 B1/2/3/4/5/7/8/28/66 B2/4/5/12/13/14/66/71 B1/3/7/8/20/28A
LTE-TDD B34/38/39/40/41 B40 B38/40/41
WCDMA B1/5/8 B1/2/4/5/8 B2/4/5 B1/8
GSM/EDGE B3/8 B2/3/5/8 B3/8
Teoretyczna szybkość transferu
LTE-FDD (Mb/s) DL 150/UL 50 DL 150/UL 50 DL 150/UL 50 DL 150/UL 50
LTE-TDD (Mb/s) DL 130/UL 30 DL 130/UL 30 DL 130/UL 30
HSPA+ (Mb/s) DL 21/UL 5.76 DL 21/UL 5.76 DL42/UL5.76 DL42/UL5.76
WCDMA (kbps) DL/UL 384 DL/UL 384 DL/UL 384 DL/UL 384
EDGE (kbps) DL/UL 236.8 DL/UL 236.8 DL 296/UL 236.8
GPRS (kbps) DL/UL 85.6 DL/UL 85.6 DL 107/UL 85.6
Moc TX
LTE-FDD 23dBm±2dB 23dBm±2dB 23dBm±2dB 23dBm±2dB
LTE-TDD 23dBm±2dB 23dBm±2dB 23dBm±2dB
WCDMA 24dBm+1/-3dB 24dBm+1/-3dB 24dBm+1/-3dB 24dBm+1/-3dB
PCS1900 (8-PSK) 26dBm±3dB 26dBm±3dB
DCS1800 (8-PSK) 26dBm±3dB 26dBm±3dB 26dBm±3dB
GSM900(8-PSK) 27dBm±3dB 27dBm±3dB 27dBm±3dB
GSM850(8-PSK) 27dBm±3dB 27dBm±3dB
SZT1900 30dBm±2dB 30dBm±2dB
DCS1800 30dBm±2dB 30dBm±2dB 30dBm±2dB
EGSM900 33dBm±2dB 33dBm ±2dB 33dBm±2dB
GSM850 33dBm ±2dB 33dBm±2dB
Sieć komórkowa 4G CIR755R-W CIR755R-W-AU CIR755R-W-AFX CIR755R-W-EUX
Czułość RX
LTE-FDD -98,1dBm@B1

-97,1dBm@B3

-98,9 dBm przy B5

-97,4 dBm przy B8

-101dBm@B1

-100,2 dBm przy B2

-100,9 dBm przy B3

-101,1dBm@B4

-101,7dBm przy B5

-99,9 dBm przy B7

-100,2 dBm przy B8

-102,4dBm przy B28

-100dBm@B66

-100,5 dBm przy B2 (10 MHz)

-99,5 dBm przy B4 (10 MHz)

-100,5 dBm przy B5 (10 MHz)

-100,5 dBm przy B12 (10 MHz)

-100,7 dBm przy B13 (10 MHz)

-100,9 dBm przy B14 (10 MHz)

-99,6 dBm przy B66 (10 MHz)

-100dBm@B71 (10 MHz)

-101,0dBm przy B1(10MHz)

-99,5 dBm przy B3 (10 MHz)

-99,5 dBm przy B7 (10 MHz)

-100dBm@ B8 (10MHz)

-101,5dBm przy B20 (10MHz)

-101dBm@B28A (10MHz)

LTE-TDD -96,6dBm przy B34

-96,7dBm przy B38

-97,6 dBm przy B39

-97,4 dBm przy B40

-95dBm@B41

-101,3 dBm przy B40 -98,5dBm@ B38 (10MHz)

-99,1dBm@ B40 (10MHz)

-98,0dBm@B41 (10MHz)

WCDMA -109,4dBm@B1

-109,7dBm przy B5

-110,2 dBm przy B8

-109,2dBm@B1

-107,7dBm@B2

-109,2dBm@B4

-110,7dBm przy B5

-110,2 dBm przy B8

-110,4 dBm przy B2

-110,6 dBm przy B4

-110,7dBm przy B5

-111,0dBm@B1

-111,0dBm przy B8

SZT1900 -107dBm
DCS1800 -107dBm -106,8dBm -109,0 dBm
EGSM900 -109dBm -108,2dBm -109,0 dBm
GSM850 -109,3dBm
Częstotliwość 2,4 GHz (2,412 GHz~2,484 GHz)
Moc TX 802.11b: 17dBm~19dBm@11Mbps

802.11g: 15dBm~18dBm@54Mb/s

802.11n: 15dBm~18dBm przy MCS7 HT20/40

Czułość RX 802.11b: -91,5 dBm~-87,5 dBm przy 11 Mb/s (PER<8%)

802.11g: -78dBm~-74dBm@54Mbps(PER<10%)

Interfejs
Port WAN 1 port RJ45 z automatycznym wykrywaniem 10/100Base-T(X) (obsługuje sieć LAN), obsługuje tryby pełnego dupleksu i półdupleksu, automatyczne MDI/MDIX, izolacja zabezpieczająca 1,5 kV
Port LAN 4 porty RJ45 z automatycznym wykrywaniem 10/100Base-T(X), obsługujące tryb pełnego dupleksu i półdupleksu, izolacja zabezpieczająca 1,5 kV
Port szeregowy 1×port RS485, 5-stykowe bloki zaciskowe o rozstawie 5,08 mm (zajmują 3 piny), szybkość transmisji 300 bps–230400 bps
Złącze antenowe 1/2 interfejsy antenowe SMA-K (gwint zewnętrzny, otwór wewnętrzny) do podłączania anten komórkowych 4G, 2 interfejsy antenowe SMA-K do podłączania anten Wi-Fi 2,4 GHz
Gniazdo karty SIM 1×dwa gniazda Nano SIM, podwójna karta w trybie gotowości
Przycisk Ponowne uruchomienie i przywrócenie ustawień fabrycznych jednym kliknięciem
Diody LED stanu Zasilanie, praca, Internet, połączenie portu szeregowego, 4G LTE, siła sygnału, połączenie portu miedzianego
Zasilacz
Napięcie wejściowe Prąd stały 9~36 V
Pobór mocy <7W@DC24V(pełne obciążenie)
Połączenie 5-stykowe listwy zaciskowe o rozstawie 5,08 mm, zasilanie zajmuje 2 piny
Ochrona przed odwrotną polaryzacją Wsparcie
Charakterystyka fizyczna
Wymiary 140×35×100 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 0,5 kg (bez anteny)
Środowisko pracy
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Norma przemysłowa
Kompatybilność elektromagnetyczna IEC 61000-4-2(ESD): Poziom 4

IEC 61000-4-5 (przepięcia): poziom 3

IEC 61000-4-4(EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CIR755R-W

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-04-23
PDF
(481,11 KB)
Model standardowy Port WAN 10/100M Port LAN 10/100M Port RS485 Antena 4G Antena 2,4 GHz Region Napięcie wejściowe
CIR755R-W 1 4 1 1 2 Chiny kontynentalne Prąd stały 9~36 V
CIR755R-W-AU 1 4 1 2 2 Australia
CIR755R-W-AFX 1 4 1 2 2 Ameryka Północna
CIR755R-W-EUX 1 4 1 2 2 Europa
