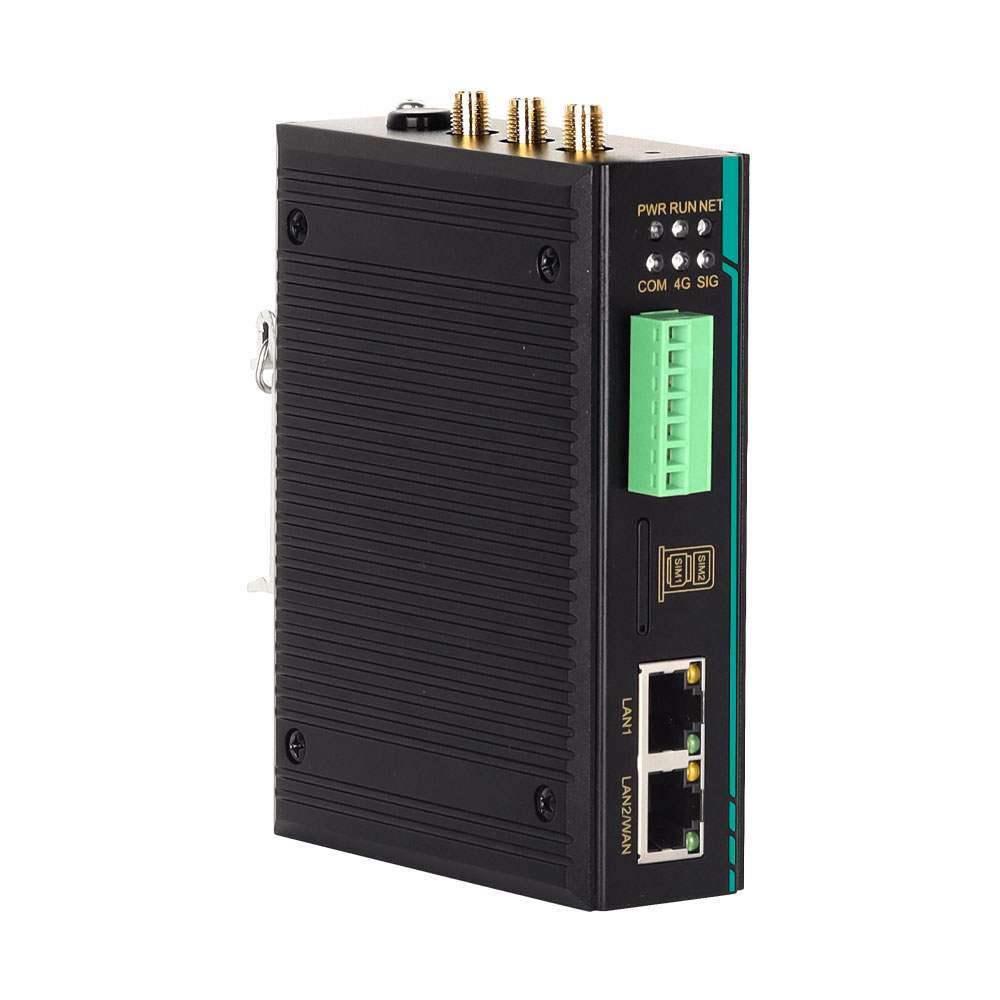

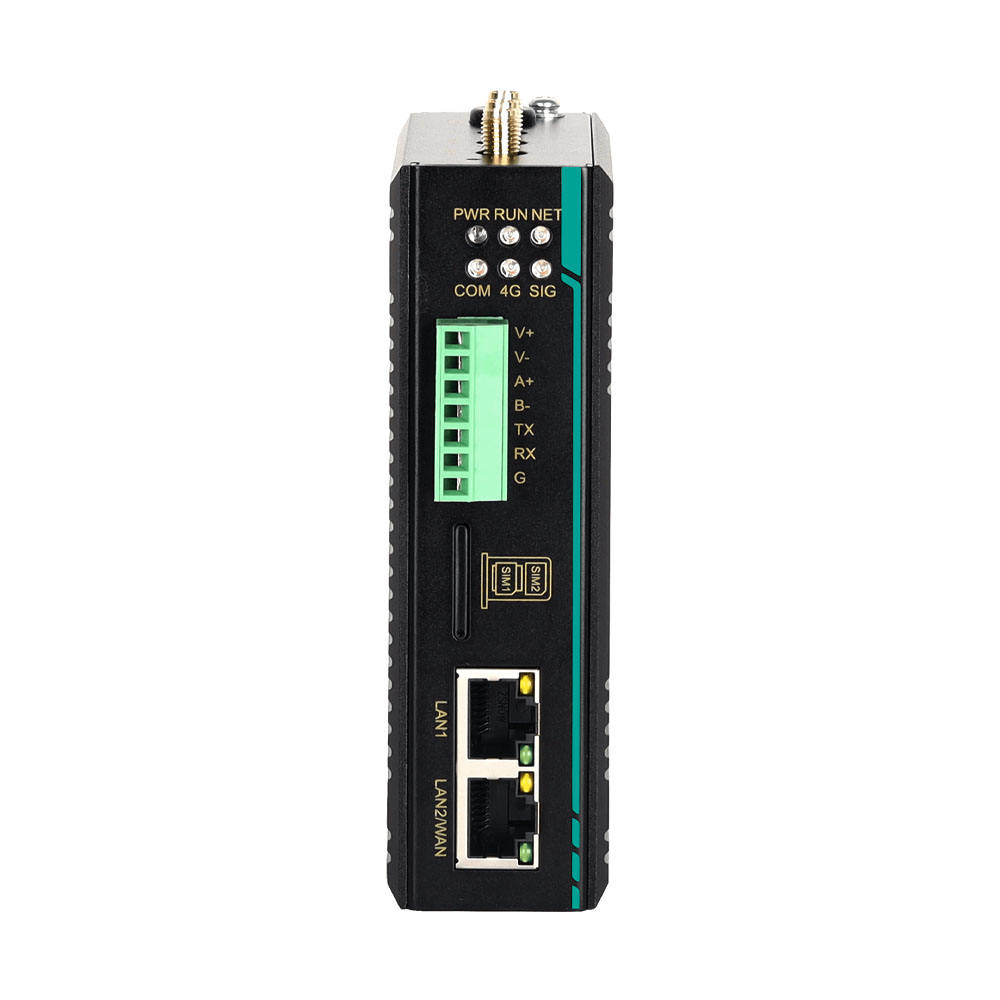

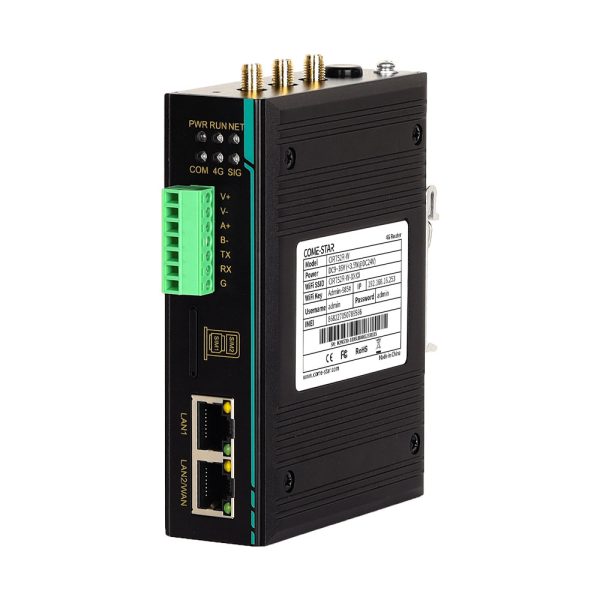

CIR752R-W

2 porty Ethernet, szyna DIN, 4G, przemysłowy router bezprzewodowy
  • 1×10/100Base-T(X) port WAN, 1×10/100Base-T(X) port LAN, 1×port szeregowy RS232/485, 1×interfejs anteny 4G i 2×interfejsy anteny 2.4G, 1× gniazdo na dwie karty nano SIM
  • Tworzenie kopii zapasowych łączy i wzajemnych kopii zapasowych sieci przewodowych i komórkowych 4G
  • Obsługa trybów bezprzewodowych AP, Client i AP+Client, praca jako hotspot Wi-Fi, klient bezprzewodowy lub most Ethernet
  • Obsługa protokołów UDP, TCP, Modbus, HTTPD, WebSocket, MQTT, obsługa wirtualnego portu COM
  • Wejście DC 9~36V, zabezpieczenie przed odwrotną polaryzacją
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
  • Konstrukcja bez wentylatora, rozpraszanie ciepła przez obudowę,
  • Praca w trudnych warunkach -40℃ ~ +75℃

CIR752R-W to 2-portowy szybki Ethernet montowany na szynie DIN przemysłowy router bezprzewodowy 4G opracowany do przemysłowych zastosowań sieciowych, obsługujący sieci LAN, WAN, WLAN, 4G LTE i inne wielosieciowe online, inteligentne przełączanie kopii zapasowych wielosieciowych oraz łączenie szeregowych, bezprzewodowych i przewodowych urządzeń końcowych. Przemysłowy router zapewnia 1×10/100Base-T(X) port WAN, 1×10/100Base-T(X) port LAN, 1×RS232/485 port szeregowy, 1×4G interfejs antenowy i 2×2.4G interfejsy antenowe. Router montowany na szynie DIN, z 1 wejściem zasilania DC 9~36 V, może sprostać potrzebom różnych scenariuszy sieciowych.

Przemysłowy router 4G obsługuje konfigurację WEB różnych funkcji, takich jak wybieranie PPPoE, serwer DHCP, sieć 4G, ustawienia bezprzewodowe, wiązanie IP/MAC, statyczny routing, zapory sieciowe, VPN, szeregowy do Ethernetu, diagnostyka sieci, SNMP, LLDP, usługi w chmurze itp.; Jego system zapewnia zarządzanie uprawnieniami użytkownika, obsługuje lokalne/zdalne zarządzanie dziennikami, zaplanowane ponowne uruchamianie, tworzenie kopii zapasowych i odzyskiwanie konfiguracji, aktualizację oprogramowania układowego, przywracanie ustawień fabrycznych. Router przyjmuje wysokiej jakości konstrukcję ochrony przemysłowej, wybiera komponenty klasy przemysłowej i wykorzystuje obudowę ze stopu aluminium o wysokiej wytrzymałości, aby był solidny i trwały. Charakteryzuje się niskim zużyciem energii, szerokim zakresem temperatur -40 ℃ ~ +75 ℃, chłodzeniem obudowy metalowej bez wentylatora. Przeszedł surowe przepisy bezpieczeństwa i testy EMC, aby spełnić wymagania trudnych zastosowań przemysłowych, dzięki czemu może być szeroko stosowany w projektach przemysłowych.

Cechy produktu

  • Obsługa sieci bezprzewodowej 4G, sieci bezprzewodowej Wi-Fi i sieci przewodowej WAN, obsługa tworzenia kopii zapasowych w wielu sieciach
  • Port WAN obsługuje protokół DHCP, statyczne adresy IP, połączenie dial-up PPPoE i działa jako port LAN
  • Port LAN obsługuje serwer DHCP, adresy IP użytkowników mogą być dynamicznie zarządzane i konfigurowane w sposób scentralizowany
  • Obsługa 4G LTE, wsteczna kompatybilność z usługami 2G/3G, obsługa dwóch kart w trybie gotowości, APN
  • Wykrywanie i odzyskiwanie linków pomocniczych
  • Sieć WLAN obsługuje tryby AP, Client lub AP+Client, które mogą realizować bezprzewodowy dostęp terminalowy, bezprzewodowy dostęp sieciowy lub mostkowanie.
  • Obsługa IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, przechwytywanie pakietów
  • Obsługa obrony przed atakami SYN-flood, mapowanie portów, filtrowanie IP/MAC/DNS, niestandardowe reguły poleceń iptables, DMZ (strefa zdemilitaryzowana), UPnP, limit przepustowości na MAC/IP, ograniczanie ruchu QoS
  • Dzienniki zawierają informacje o komunikatach jądra, aplikacjach i sieci, obsłudze pobierania, automatycznym zapisywaniu i monitorowaniu zdalnym
  • Port szeregowy obsługuje UDP, UDP Multicast, Modbus RTU Master/Slave, Modbus ASCII Master/Slave, RealCOM_MCP/CCP/MW, Pair Connection Master/Slave, Httpd Client, WebSocket Client, MQTT umożliwiający konwersję z portu szeregowego na Ethernet lub Modbus RTU/ASCII
  • Wsparcie penetracji intranetu typu „pestki orzechowe” i dynamicznego rozwiązywania nazw domen DDNS
  • Obsługa dynamicznego DNS, użytkownik może się logować i zarządzać urządzeniem zdalnie, podając nazwę domeny
  • Obsługa klienta i serwera VPN w celu zbudowania prywatnej sieci. Klient obsługuje protokoły tunelowe, takie jak PPTP, L2TP, IPSec, OpenVPN, GRE i SSTP. Serwer obsługuje protokoły, takie jak PPTP, L2TP i IPSec
  • Obsługa protokołu SNMPv1/v2c, przeglądanie, modyfikowanie i rozwiązywanie problemów za pomocą przeglądarki MIB
  • Wsparcie protokołu LLDP, uzyskanie informacji o sąsiadach protokołu LLDP, monitorowanie stanu łącza, utrzymanie topologii i lokalizowanie usterek
  • Wsparcie zarządzania platformą w chmurze COME-STAR w celu realizacji zdalnego zarządzania sprzętem i monitorowania stanu sieci na miejscu
Oprogramowanie
Kierownictwo Obsługa statystyk ruchu, statusu działania, widoku statystyk ruchu

Obsługa statycznego adresu IP, DHCP, PPPoE, trybu WAN/LAN

Obsługa serwera DHCP, wiązanie IP/MAC

Obsługa 4G LTE, zarządzanie dwiema kartami, APN, wykrywanie łącza

Obsługa trybu bezprzewodowego AP, trybu klienta, trybu AP+klient

Obsługa routingu statycznego

Obsługa konwersji szeregowej na Ethernet, penetracja intranetu typu „shell peanut”, dynamiczny DNS, SNMP, LLDP, usługa w chmurze

Obsługa protokołu PPTP/L2TP/GRE/TUN/TAP dla klienta VPN

Obsługa protokołu PPTP/L2TP/IPSec Serwer VPN

Zapora sieciowa Wsparcie obrony przed atakami SYN Flood, dynamicznym kamuflażem IP, blokowaniem MSS, kontrolą danych przychodzących/wychodzących

Dublowanie portów TCP/UDP przez sieć WAN/LAN

Filtrowanie IP/MAC/DNS, iptables, DMZ, UPnP, ograniczenie prędkości IP/MAC/QoS

Zarządzanie systemem IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, przechwytywanie pakietów

Strefa czasowa, klient/serwer NTP, zarządzanie portami, Crontab, zdalne/lokalne rejestrowanie

Zarządzanie uprawnieniami użytkowników, dostęp SSH

Ponowne uruchomienie online, zaplanowane ponowne uruchomienie, kopia zapasowa/przywracanie konfiguracji, flashowanie oprogramowania układowego, przywracanie ustawień fabrycznych

Sieć komórkowa 4G
Format sieciowy LTE-FDD, LTE-TDD, WCDMA, GSM/EDGE
Częstotliwość pracy LTE-FDD: B1/B3/B5/B8

LTE-TDD: B34/B38/B39/B40/B41

WCDMA: B1/B5/B8

GSM/EDGE: B3/B8

Teoretyczna szybkość transferu LTE-FDD: pobieranie 150 Mb/s/wysyłanie 50 Mb/s

LTE-TDD: pobieranie 130 Mb/s/ wysyłanie 30 Mb/s

HSPA+: pobieranie 21 Mb/s/wysyłanie 5,76 Mb/s

WCDMA: pobieranie 384 kb/s/ wysyłanie 384 kb/s

EDGE: pobieranie 236,8 kb/s/ wysyłanie 236,8 kb/s

GRPS: DL 85,6 kb/s/UL 85,6 kb/s

Moc TX EGSM900: 33 dBm±2 dB

DCS1800: 30dBm±2dB

WCDMA: 24dBm+1/-3dB

LTE FDD/TDD: 23 dBm±2 dB

Czułość RX EGSM900: -109dBm

DCS1800: -107dBm

WCDMA: -109,4 dBm (B1) / -109,7 dBm (B5) / -110,2 dBm (B8)

LTE FDD: -98,1 dBm (B1)/ -97,1 dBm (B3)/ -98,9 dBm (B5)/ -97,4 dBm (B8)

LTE TDD: -96,6dBm(B34)/ -96,7dBm(B38)/ -97,6dBm(B39)/ -97,4dBm(B40) / -95dBm(B41)

Wi-Fi
Zakres częstotliwości 2,4 GHz (2,412 GHz~2,484 GHz)
Szybkość transmisji danych 300 Mb/s
Moc TX 802.11b: 17dBm~19dBm@11Mbps

802.11g: 15dBm~18dBm@54Mb/s

802.11n: 15dBm~18dBm przy MCS7 HT20/40

Czułość RX 802.11b: -91,5 dBm~-87,5 dBm przy 11 Mb/s (PER<8%)

802.11g: -78dBm~-74dBm@54Mbps (PER<10%)

Interfejs
Port WAN 1 port RJ45 z automatycznym wykrywaniem 10/100Base-T(X) (obsługuje sieć LAN), obsługuje tryby pełnego dupleksu i półdupleksu, auto-MDI/MDIX
Port LAN 1 port RJ45 z automatycznym wykrywaniem 10/100Base-T(X) (obsługuje sieć WAN), obsługuje tryby pełnego dupleksu i półdupleksu, auto-MDI/MDIX
Port szeregowy Typ portu: 1 RS232/485

Podłączenie: 3,81 mm raster 7-stykowy blok zaciskowy wtykowy

Szybkość transmisji: 300bps-230400bps

Bity danych: 5bit, 6bit, 7bit, 8bit

Bit stopu: 1bit, 2bit

Bit parzystości: Brak, Nieparzysty, Parzysty

Złącze antenowe 3 złącza antenowe SMA-K, jedno do anteny komórkowej 4G, dwa do anteny Wi-Fi 2.4G
Gniazdo karty SIM 1×dwa gniazda Nano SIM, podwójna karta w trybie gotowości
Diody LED stanu Zasilanie, praca, Internet, połączenie portu szeregowego, 4G LTE, siła sygnału, połączenie portu miedzianego
Zasilacz
Napięcie wejściowe Prąd stały 9~36 V
Pobór mocy <3,5 W przy DC24 V (pełne obciążenie)
Połączenie Zaciski przyłączeniowe 7-pinowe o rozstawie 3,81 mm, zasilanie zajmuje 2 wyjścia
Ochrona przed odwrotną polaryzacją Wsparcie
Charakterystyka fizyczna
Wymiary 118×35×88 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga 0,37 kg (bez anteny)
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2(ESD): Poziom 4

IEC 61000-4-5 (przepięcia): Poziom 4

IEC 61000-4-4(EFT): Poziom 4

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CIR752R-W

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-04-23
PDF
(343,24 KB)
Model standardowy Port WAN 10/100M Port LAN 10/100M RS232/485 Antena 4G Antena 2,4 GHz Napięcie wejściowe
CIR752R-W 1 1 1 1 2 Prąd stały 9~36 V
