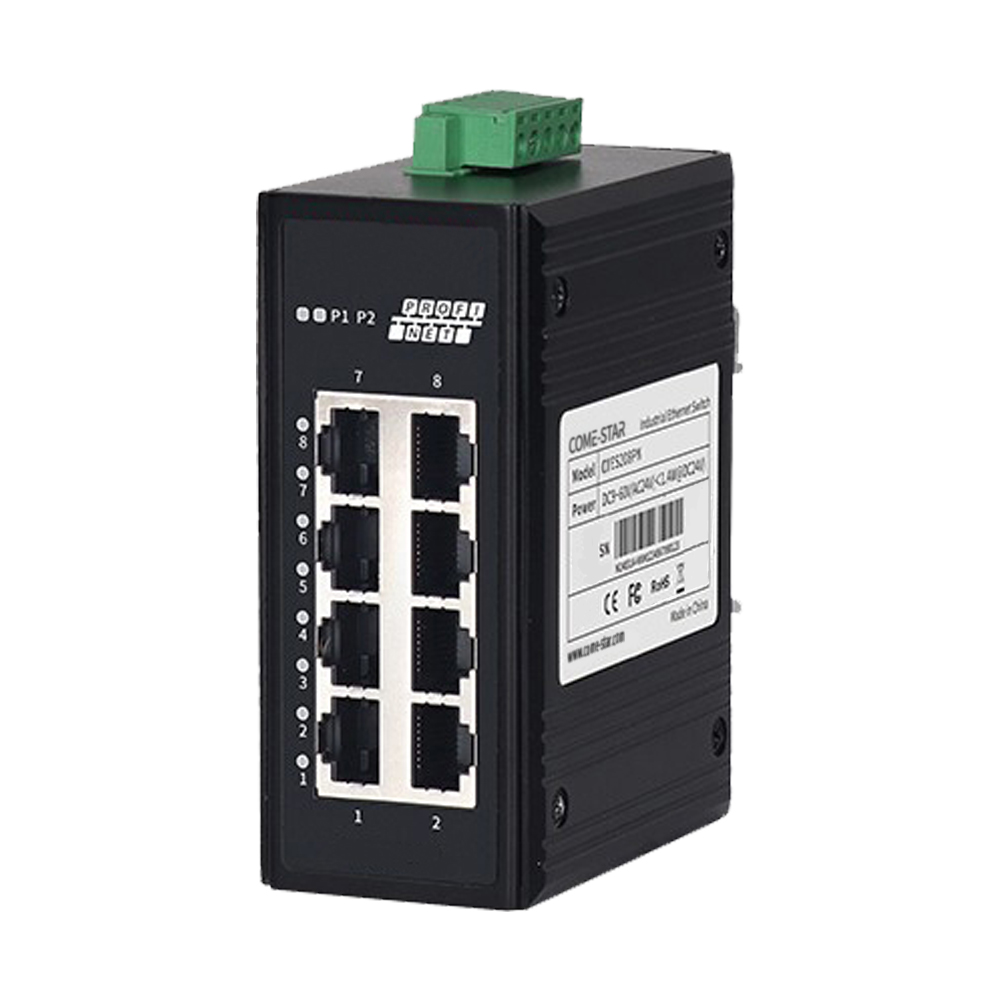

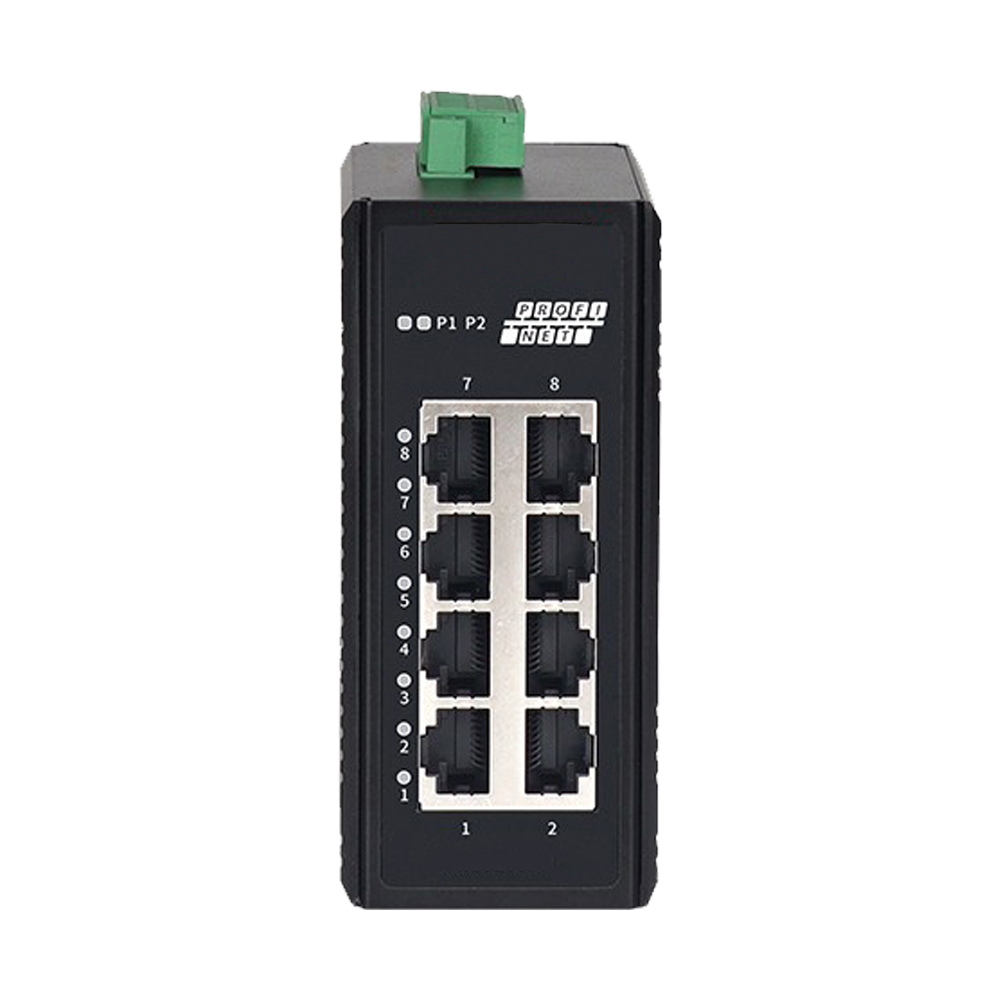

CIES208PN

8-portowy przełącznik Ethernet przemysłowy warstwy 2 100M na szynę DIN niezarządzany
  • Obsługa 8 portów miedzianych 100M
  • Obsługa priorytetowej transmisji protokołu PROFINET
  • Obsługa transmisji ramek Jumbo, maksymalna długość ramki to 2 kbajty
  • Obsługa półdupleksowego ciśnienia zwrotnego lub pełnodupleksowego sterowania przepływem IEEE802.3x
  • Obsługa podwójnej redundancji wejścia zasilania DC9V-60V lub AC24V
  • Obudowa metalowa o wysokiej wytrzymałości, ochrona IP40, konstrukcja bez wentylatora, temperatura pracy -40 ℃~+75 ℃

CIES208PN is a 8-port 100M unmanaged industrial Ethernet switch specially designed and developed for industrial communication network applications. It supports PROFINET protocol priority transmission. Each 100M copper port has 10/100M auto-sensing capability, supports full-duplex or half-duplex mode, and can automatically perform MDI/MDI-X connection, providing a strong guarantee for industrial automation. The product selects industrial-grade components, 35mm standard rail-type installation, high-strength metal casing, fanless casing for heat dissipation, -40℃~+75℃ wide temperature operation, high-standard industrial protection design, able to adapt to various harsh conditions working environment and stable communication performance. The products can be widely used in industrial automation, integrated energy, smart cities, smart transportation, smart factories and other industrial fields.

Protokół standardowy
Norma IEEE IEEE802.3, IEEE802.3u, IEEE802.3x
Możliwość przełączania
Szerokość pasma płyty montażowej 1,6 Gb/s
Rozmiar bufora 768kbit
Rama Jumbo 2kbajty
Tabela adresów MAC 2 tys.
Interfejs
100M miedzi 8 portów RJ45 10/100Base-T(X) z automatycznym wykrywaniem, obsługujących pełny/półdupleksowy tryb, automatyczne MDI/MDI-X
Dioda LED stanu Dioda LED zasilania,

Dioda LED portu miedzianego,

Moc
Moc wejściowa DC9V-60V lub AC24V,

Podwójna redundancja zasilania, połączenie antyodwrotne

Pobór mocy <1,4 W przy 24 V prądu stałego
Połączenie Złącze zaciskowe 5-stykowe o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 102 × 46 × 78 mm (bez klipsa montażowego na szynie DIN)
Instalacje Montaż na standardowej szynie DIN 35 mm
Ochrona skorupy IP40
Waga Około 0,33 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 3 (wyładowanie kontaktowe ±6 kV, wyładowanie powietrzne ±8 kV)

IEC 61000-4-5 (przepięcie): poziom 4 (zasilanie: tryb wspólny ±4 kV, tryb różnicowy ±2 kV)

Port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV)

IEC 61000-4-4 (EFT): Poziom 4 (zasilanie: ±4kV)

port sieciowy: ±2kV)

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CIES208PN

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-26
PDF
(285,32 KB)
Model standardowy Port miedziany 100M Napięcie wejściowe
CIES208PN 8 Podwójne wejście zasilania DC9V-60V lub AC24V
