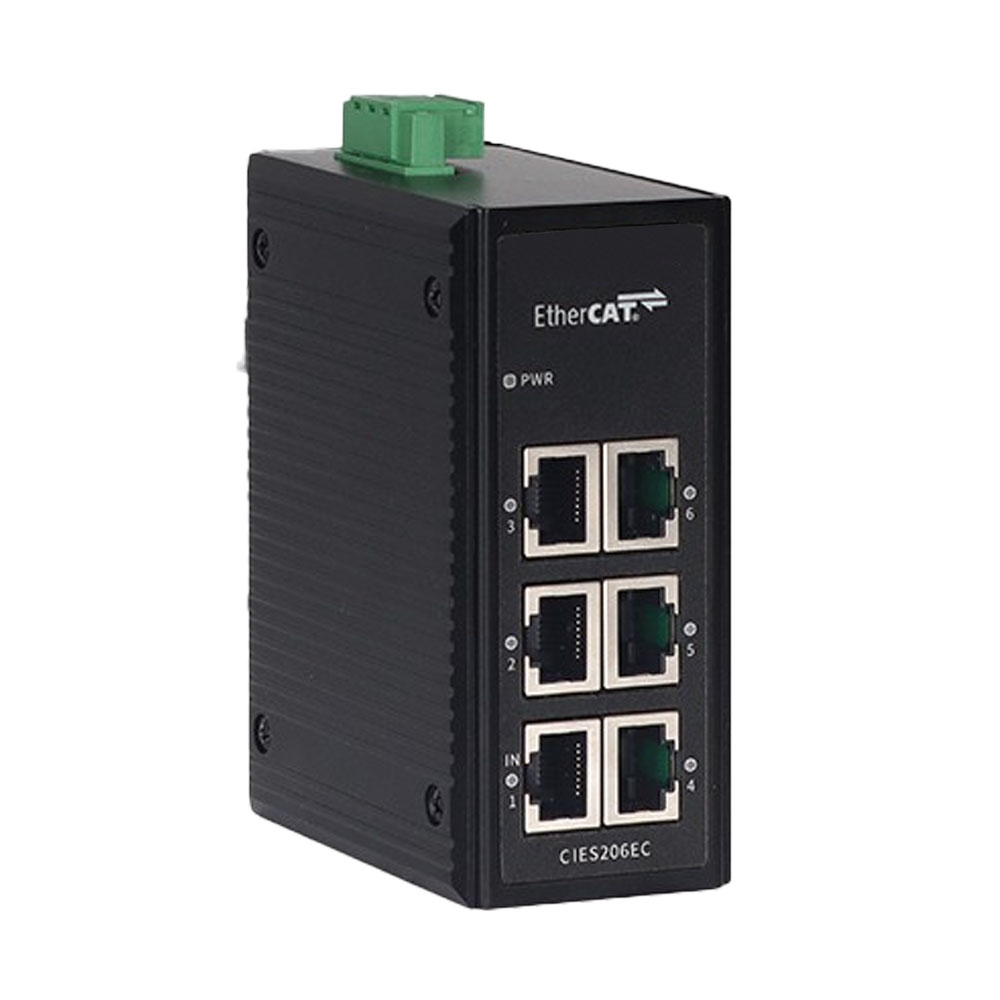

CIES206EC

6 portów EtherCAT 100M (1 wejście i 5 wyjść)
  • Obsługa 6 portów EtherCAT 100M (1 wejście, 5 wyjść), port 1 służy do wejścia sieci EtherCAT, porty 2-6 służą do wyjścia sieci EtherCAT
  • Obsługa elastycznych topologii, takich jak topologie liniowe, drzewiaste, gwiaździste itp., topologie lub kombinacje
  • Obsługa kaskadowania i rozbudowy, każdy segment sieci może pomieścić do 65535 urządzeń podrzędnych
  • Zgodny z testem spójności EtherCAT
  • Obsługuje wejście zasilania DC9V~60V lub AC24V, bez polaryzacji
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, poziom ochrony IP40, urządzenie może niezawodnie pracować w trudnych warunkach przemysłowych w zakresie temperatur od -40℃ do +75℃

CIES206EC to 6-kanałowy, montowany na szynie 100M przemysłowy przełącznik Ethernet EtherCAT zaprojektowany i opracowany przez COME-STAR Communication do zastosowań sieciowych EtherCAT. Zapewnia 6 portów EtherCAT 100M (1 wejście, 5 wyjść), z których port 1 służy do wejścia sieci EtherCAT, a porty 2-6 do wyjścia sieci EtherCAT. Produkt wykorzystuje kontroler podrzędny EtherCAT do dynamicznego przetwarzania danych z dużą prędkością, czysto sprzętowy mechanizm oraz wstawianie/wyodrębnianie danych w czasie rzeczywistym, zapewniając wydajną pracę w czasie rzeczywistym i precyzyjną synchronizację dla urządzeń podrzędnych EtherCAT poprzez dystrybucję zegarów. Opierając się na transmisji Ethernet, wykorzystuje standardowe ramki Ethernet, interfejsy Ethernet i kable Ethernet, zapewnia pełny dupleks i przyjmuje logiczną strukturę pierścieniową z ponad 90% dostępnych danych na ramkę; Obsługuje różnorodne topologie, takie jak liniowa, drzewiasta i gwiazda, i może połączyć do 65 535 węzłów podrzędnych. Obsługuje zarządzanie topologią za pomocą narzędzia konfiguracyjnego EtherCAT, zapewniając użytkownikom dużą elastyczność i skalowalność. Produkt wykonany jest ze starannie dobranych komponentów klasy przemysłowej, montowanych na standardowej szynie 35 mm i posiada obudowę ze stopu aluminium o wysokiej wytrzymałości. Jest wytrzymały i trwały, charakteryzuje się szerokim zakresem temperatur pracy od -40°C do +75°C oraz wysokiej klasy ochroną przemysłową. Może być dostosowany do pracy w trudnych warunkach i zapewnia stabilną komunikację. Znajduje szerokie zastosowanie w automatyce przemysłowej, sterowaniu urządzeniami, sterowaniu robotami, pomiarach i sterowaniu, automatyce budynków, systemach transportowych i innych dziedzinach.

Interfejs
Eter CAT Standard protokołu: EtherCAT

Typ interfejsu: 6* RJ45 (1 wejście 5 wyjść), obsługuje automatyczne MDI/MDI-X

Prędkość transmisji: 100 Mb/s

Medium transmisyjne: ekranowany kabel kategorii 5 i wyższej (kabel sieciowy CAT5 i wyższy)

Odległość transmisji: ≤100m

Liczba węzłów: ≤65535

Dioda LED stanu Wskaźnik zasilania, wskaźnik interfejsu
Zasilacz
Napięcie wejściowe Model DC: DC9V~60V lub AC24V, bez polaryzacji
Pobór mocy <2W@DC24V
Połączenie 3-stykowy blok zaciskowy z rozstawem 5,08 mm i blokadą
Charakterystyka fizyczna
Wymiary 102 × 46 × 78 mm (bez klipsa montażowego na szynie DIN)
Instalacje Standardowa instalacja na szynach DIN 35 mm
Kod IP Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
Waga Około 0,35 kg
Środowisko pracy
Temperatura pracy -40℃~ +75℃
Temperatura przechowywania -40℃~ +85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 3 (Wyładowanie kontaktowe ±6 kV Wyładowanie w powietrzu ±8 kV)

IEC 61000-4-5 (przepięcie): poziom 3 (zasilanie: tryb wspólny ±4 kV, tryb różnicowy ±2 kV; port elektryczny: tryb wspólny ±6 kV, tryb różnicowy ±2 kV)

IEC 61000-4-4 (EFT): Poziom 3 (Zasilanie: tryb wspólny ±2 kV, port elektryczny ±1 kV)

Orzecznictwo CE, FCC, RoHS

Karta katalogowa CIES206EC

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-03-06
PDF
(291,36 KB)
Model standardowy 100M miedziany Ether CAT (wejście) 100M miedziany Ether CAT (wyjście) Napięcie wejściowe
CIES206EC 1 5 DC9V~36V lub AC24V
