CIES203EC

3 porty EtherCAT 100M (1 wejście i 2 wyjścia)
  • Obsługa szybkiej transmisji w czasie rzeczywistym, zapewnianie nanosekundowych opóźnień transmisji oraz zagwarantowanie szybkiej transmisji danych i synchronizacji w systemach sterowania w czasie rzeczywistym
  • Obsługa elastycznej topologii, np. liniowej, drzewiastej, gwiaździstej i innych topologii lub ich kombinacji
  • Obsługa kaskadowania i rozbudowy, każdy segment sieci może pomieścić do 65535 urządzeń podrzędnych
  • Przestrzegaj testu zgodności EtherCAT
  • Obsługuje wejście zasilania DC9V~60V lub AC24V, bez polaryzacji
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40, sprzęt może niezawodnie pracować w trudnych warunkach przemysłowych od -40℃ do +75℃

The CIES203EC is equipped with 3 EtherCAT copper ports—1 input and 2 outputs—perfect for creating efficient, high-speed EtherCAT networks. Utilizing an EtherCAT slave controller, this switch dynamically processes data with pure hardware mechanisms, ensuring real-time data insertion and extraction. With distributed clocks, the CIES203EC offers precise synchronization across your EtherCAT slave devices, making it ideal for time-sensitive industrial applications. Built on Ethernet transmission, this switch uses standard Ethernet frames, interfaces, and cables, providing full-duplex 100M bandwidth. Its logical ring structure ensures that over 90% of each frame is usable data, supporting linear, tree, and star topologies. The CIES203EC supports up to 65,535 slave node devices, with unlimited topology configurations. This flexibility is further enhanced by EtherCAT configuration tool topology management, giving users the freedom to scale and adapt their networks as needed. Crafted with high-strength aluminum alloy and designed for a wide operating temperature range of -40℃ to +75℃, the MIES203EC is built to endure harsh industrial environments. Its 35mm standard Din-rail installation and industrial-grade components ensure long-lasting, stable communication performance. CIES203EC is a 3-port 100M industrial EtherCAT switch designed for precision and performance. Whether you’re managing complex automation systems or controlling advanced robotics, this switch provides the real-time, reliable connectivity you need to keep your operations running smoothly.

Interfejs
Eter CAT Standard protokołu: EtherCAT

Typ interfejsu: 3 porty RJ45 (1 wejście, 2 wyjścia), obsługuje automatyczne wykrywanie MDI/MDI-X

Prędkość transmisji: 100 Mb/s

Medium transmisyjne: ekranowany kabel kategorii 5 i wyższej (kabel sieciowy CAT5 i wyższy)

Odległość transmisji: ≤100m

Liczba węzłów: ≤65535

Dioda LED stanu Wskaźnik zasilania, wskaźnik interfejsu
Zasilacz
Napięcie wejściowe DC9V~60V lub AC24V, bez polaryzacji
Pobór mocy <1,5 W przy 24 V DC

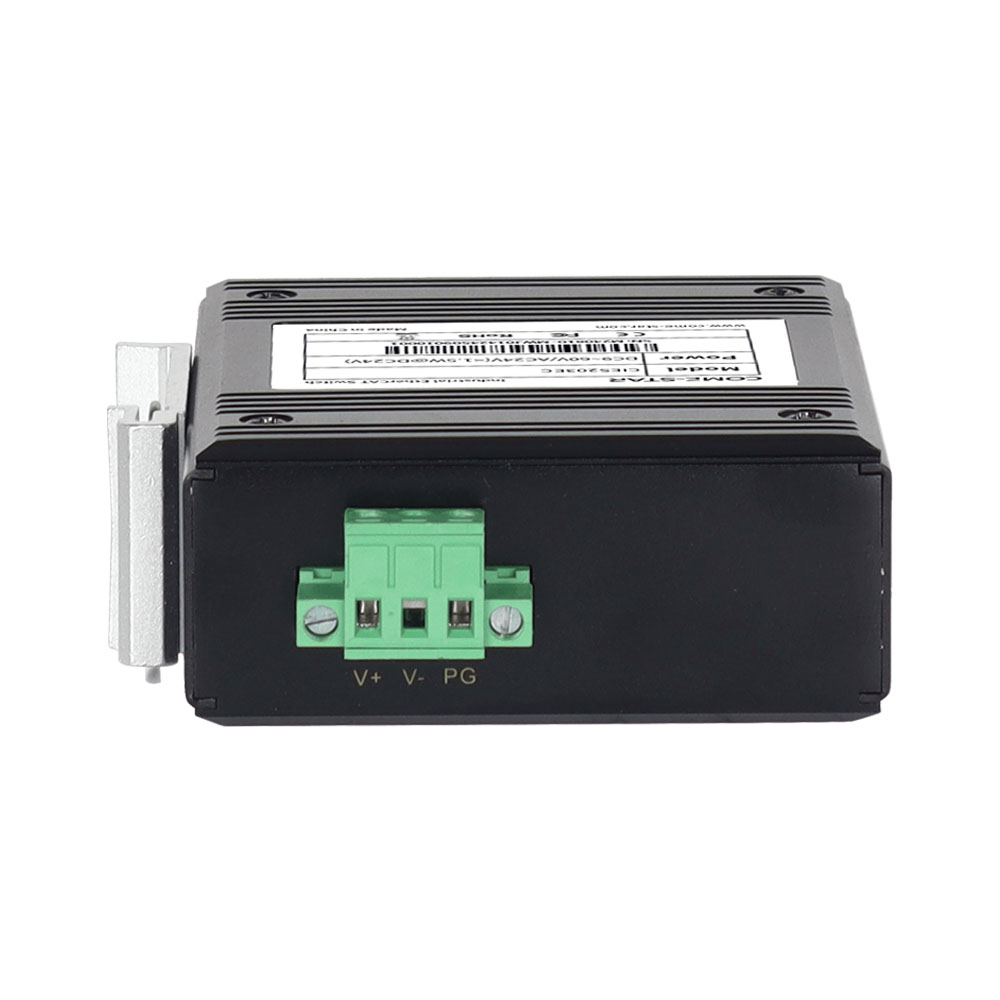

Połączenie 3-stykowy blok zaciskowy z rozstawem 5,08 mm i blokadą
Charakterystyka fizyczna
Wymiary 102 × 33 × 78 mm (bez klipsa montażowego na szynie DIN)
Instalacje Standardowa instalacja na szynach DIN 35 mm
Kod IP Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
Waga Około 0,26 kg
Środowisko pracy
Temperatura pracy -40℃~ +75℃
Temperatura przechowywania -40℃~ +85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Poziom 3

IEC 61000-4-5 (Przepięcia): Poziom 3 ※Port sieciowy obsługuje ochronę przeciwprzepięciową 6 kV

IEC 61000-4-4 (EFT): Poziom 3

Orzecznictwo CE, FCC, ROHS

Karta katalogowa CIES203EC

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-04-22
PDF
(218,98 KB)
Model standardowy 100M miedziany Ether CAT (wejście) 100M miedziany Ether CAT (wyjście) Napięcie wejściowe
CIES203EC 1 2 DC9V~36V lub AC24V

CIES206EC

6 portów EtherCAT 100M (1 wejście i 5 wyjść)
