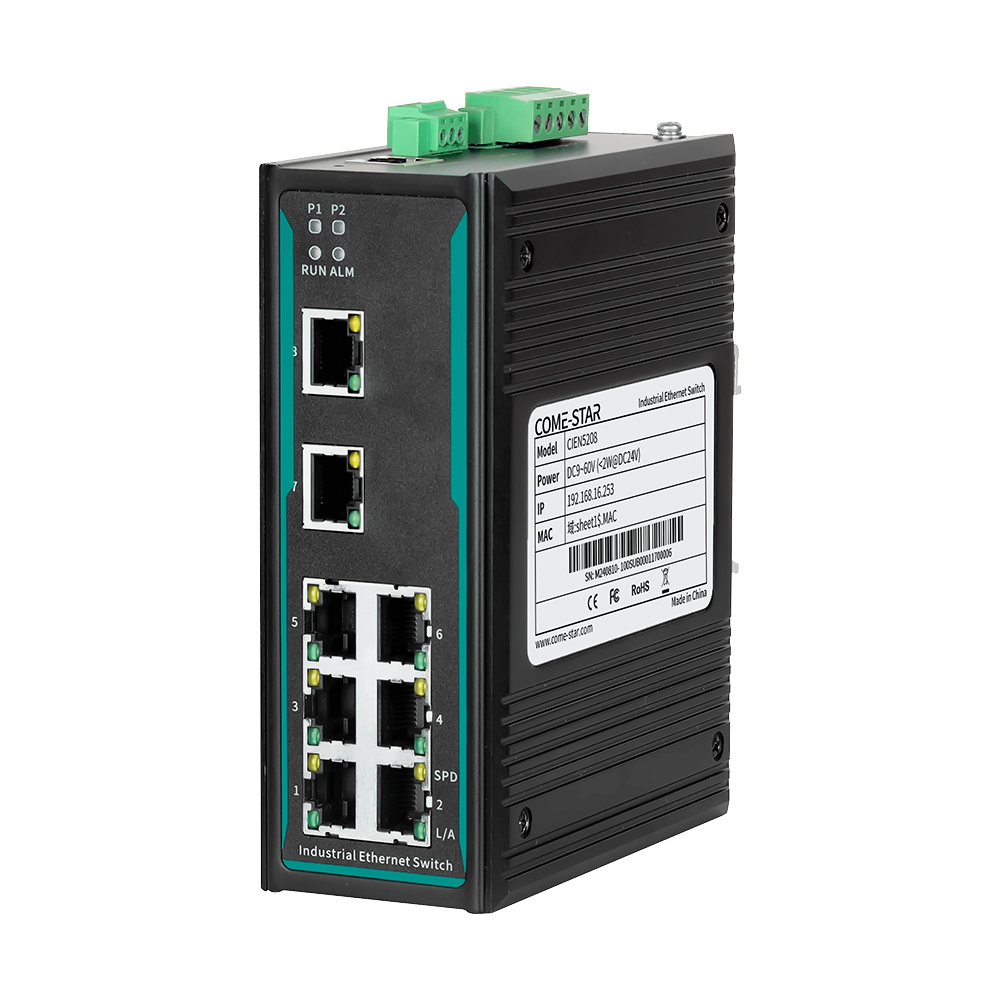

CIEN5208

8-portowy 100M Din-Rail przełącznik warstwy 2 zarządzany przemysłowy Ethernet
  • Obsługa 8 portów miedzianych 10/100M
  • Obsługa jakości usług QoS oparta na mapowaniu priorytetów 1P/DSCP/portu w celu poprawy jakości komunikacji
  • Obsługa pojedynczego źródła zasilania AC85V~264V/DC110V~370V lub podwójnego redundantnego wejścia zasilania DC9V~60V
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40, odprowadzanie ciepła bez wentylatora,
  • Temperatura pracy przemysłowej: -40 ℃~+85℃

CIEN5208 to wytrzymały, niezawodny przemysłowy przełącznik Ethernet warstwy 2, zaprojektowany tak, aby sprostać wymaganiom różnych zastosowań przemysłowych. Ten przełącznik ma 8 dedykowanych portów miedzianych 100M, z których każdy jest w stanie zapewnić szybką transmisję danych z prędkością przewodu, zapewniając szybką i płynną komunikację w sieci. Porty te są idealne do podłączania różnych urządzeń przemysłowych, takich jak PLC, HMI i kamery IP, zapewniając wydajną i bezproblemową wymianę danych w złożonych środowiskach.

CIEN5208 wykorzystuje metodę przetwarzania typu store-and-forward, która obsługuje przekazywanie danych z prędkością przewodu w celu utrzymania szybkiego i stabilnego transferu danych, co jest kluczowe w zastosowaniach przemysłowych wrażliwych na czas. Zbudowany z komponentów klasy przemysłowej, ten przełącznik ma obudowę ze stopu aluminium o wysokiej wytrzymałości i konstrukcję bezwentylatorową, zapewniającą wydajne odprowadzanie ciepła i trwałość. Działa niezawodnie w ekstremalnych temperaturach od -40°C do +85°C (modele AC: od -40°C do +75°C), dzięki czemu nadaje się do trudnych warunków pracy. CIEN5208 obsługuje wiele protokołów i funkcji zarządzania siecią, w tym MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, QoS, lustrzane odbicie portów, statyczne wiązanie adresów MAC multicast, tłumienie burz, statystyki portów, diagnostykę sieci, powiadomienia alarmowe i aktualizacje systemu online. Funkcje te poprawiają wydajność, niezawodność i bezpieczeństwo sieci.

Cechy produktu

  • Obsługa ograniczenia szybkości wejścia i wyjścia portu
  • Obsługa ograniczania szybkości pakietów rozgłoszeniowych, multicastowych i nieznanego unicastu oraz wykrywanie burzy pakietów rozgłoszeniowych i multicastowych
  • Obsługa jakości usług QoS, umożliwiająca priorytetowe przesyłanie głosu, obrazu i ważnych danych w urządzeniach sieciowych
  • Obsługa statycznego wiązania adresów MAC multicast, co zmniejsza transmisję danych multicast w sieci i oszczędza zasoby sieciowe
  • Obsługa funkcji alarmowych, w tym alarmów o zaniku zasilania przy podwójnym zasilaniu (tylko modele z podwójnym zasilaniem), rozłączeniu portu, stanie sieci pierścieniowej itp.
  • Obsługa funkcji kopiowania portów, która umożliwia zbieranie danych wejściowych, wyjściowych lub wszystkich danych w celu wykrywania sieci i zarządzania błędami
  • Obsługa technologii ochrony wielopętlowej ERPS Ethernet, zapewnia wielopętlową sieć, tworzenie kopii zapasowych łączy, osiąganie szybkiej konwergencji i poprawa stabilności sieci
  • Obsługuje protokół RSTP Spanning Tree i jest zgodny z protokołem STP, co pozwala wyeliminować pętle sieciowe i poprawić niezawodność sieci.
  • Obsługa statystyk portów, zliczanie różnych typów ramek danych wysyłanych i odbieranych oraz monitorowanie ruchu portów
  • Wsparcie dla gości i administratorów oraz hierarchiczne zarządzanie użytkownikami o różnych uprawnieniach
  • Wsparcie ponownego uruchomienia urządzenia online, przywrócenia ustawień fabrycznych i aktualizacji systemu
Standardy protokołu
Norma IEEE IEEE802.3,IEEE802.3u,IEEE802.3x,IEEE802. 1w, IEEE802. 1D, tj. EE802. 1Q, IEEE802. 1 s
Oprogramowanie




Przełączanie

Obsługa konfiguracji portu, konfiguracji szybkości, tłumienia burz, otrzymanych ramek/wysłanych ramek/statystyk całkowitego ruchu

Obsługa sieci VLAN 802.1Q

Obsługa tabeli adresów MAC



Nadmierność

Obsługa technologii sieci pierścieniowej prywatnej MW-Ring/MW-RingV2

Obsługa RSTP, zgodność z STP

Wsparcie ERPS

Multicast Obsługa statycznych wpisów multicast








Zarządzanie i konserwacja

Obsługa jakości usług QoS, mapowanie priorytetów 802.1P/DSCP/portu, kontrola priorytetów bezwzględnych i względnych

Obsługa podwójnego zasilania, wyłączanie zasilania (tylko modele z podwójnym zasilaniem)/stan sieci dzwonkowej/alarm stanu portu, dublowanie portów i pingowanie

Obsługa statycznego adresu IP, klienta DHCP, hasła użytkownika i informacji o systemie

Obsługuje ponowne uruchamianie online, przywracanie ustawień fabrycznych, aktualizację systemu, przesyłanie/pobieranie pliku konfiguracyjnego

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty głównej 1,8 Gb/s
Rozmiar pamięci podręcznej 768kbit
Rozmiar tabeli MAC 2 tys.
Interfejs


Port światłowodowy 100M

Złącza 100M SC/FC/ST są opcjonalne. Odległość transmisji obsługuje 1310 nm wielomodowe podwójne włókno 2 km lub 1310 nm jednomodowe podwójne włókno 20 km (opcjonalnie)

(opcjonalnie 40/60/80/100 km)

Port miedziany 100M 8 portów RJ45 z automatycznym wykrywaniem 10/100Base-T(X), obsługa pełnego/półdupleksowego i automatycznego MDI/MDI-X
Przycisk Przycisk ponownego uruchomienia lub przywrócenia ustawień fabrycznych




Wskaźnik

Wskaźnik zasilania, Wskaźnik stanu,

Wskaźnik szybkości portu miedzianego i stanu połączenia, wskaźnik portu światłowodowego

Wskaźnik alarmu

Zasilacz
Moc wejściowa Modele DC: DC9V~60V, podwójne wejście zasilania, bez polaryzacji

Modele AC: AC85V~264V(47~63Hz)/DC110V~370V

Pobór mocy Model DC: <2 W przy DC12 V, <3 W przy DC12 V (2F)

Model AC: <2W@AC220V, <3W@AC220V (2F)

Połączenie Modele DC: 5,08 mm rozstaw zacisków 5-stykowych

Modele AC: 3-stykowe listwy zaciskowe o rozstawie 5,08 mm

Ochrona zasilania Zabezpieczenie przeciwprzepięciowe i przeciwprzetężeniowe
Charakterystyka fizyczna
Wymiary 140 × 54 × 110 mm (bez klipsa montażowego na szynie DIN)
Instalacje Montaż na szynie DIN 35mm
Kod IP IP40
Waga Około 0,6 kg
Środowisko pracy
Temperatura pracy Model DC: -40℃~+85℃

Model AC: -40℃~+75℃

Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Ochrona EMC IEC 61000-4-2 (ESD): Poziom 4

IEC 61000-4-5 (przepięcia): Poziom 3 *Porty Ethernet obsługują ochronę przeciwprzepięciową 6 kV

IEC 61000-4-4 (EFT): Poziom 4

Orzecznictwo CE, RoHS, FCC

Karta katalogowa CIEN5208

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-26
PDF
(321,07 KB)
Model standardowy Port światłowodowy 100M Port miedziany 100M Napięcie wejściowe
CIEN5208 / 8 Podwójne wejście zasilania DC9V-60V
CIEN5208-2F 2 6
CIEN5208-AD220 / 8 Pojedynczy AC85V-264V lub DC110V-370V
CIEN5208-2F-AD220 2 6
