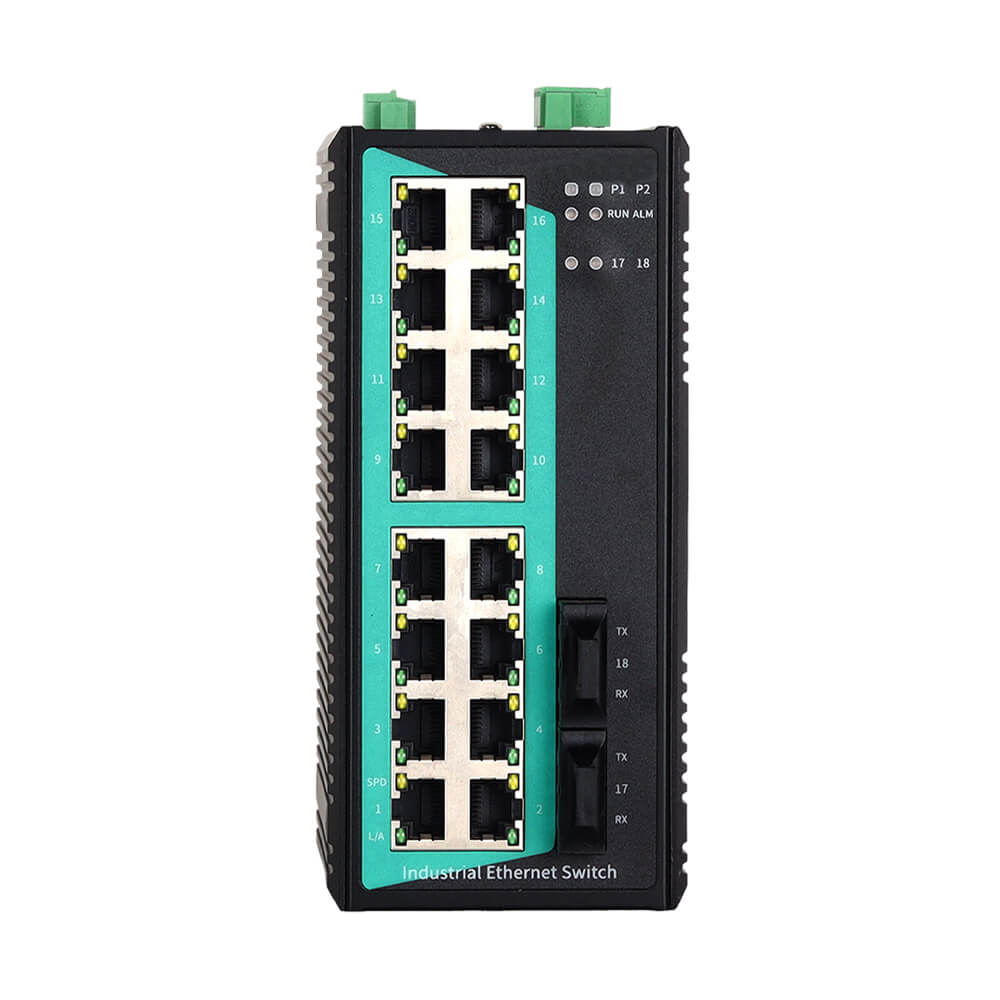

CIEN2218-2F to 18-portowy 100M niezarządzany przemysłowy przełącznik Ethernet do zastosowań w przemysłowych sieciach komunikacyjnych. Jest on głównie używany do prostych aplikacji typu plug-and-play. Ta seria produktów zapewnia 16 portów miedzianych 100M i 2 porty światłowodowe 100M, obsługuje wejście zasilania DC lub wejście zasilania AC (opcjonalnie), każdy port miedziany 100M ma funkcję adaptacyjną 10/100M, obsługuje tryb pełnego dupleksu lub półdupleksu i może obsługiwać połączenie MDI/MDI-X, zapewniając mocną gwarancję dla automatyki przemysłowej i sprawiając, że komunikacja przemysłowa jest płynniejsza, bardziej niezawodna i szybsza.
Produkt zawiera wybrane komponenty klasy przemysłowej, wytrzymałą metalową obudowę, solidną i trwałą, bezwentylatorową obudowę do rozpraszania ciepła, szeroki zakres temperatur pracy -40℃~+85℃ (model AC -40℃~+75℃, standardowa instalacja na szynie DIN 35 mm, wysokiej jakości konstrukcja ochrony przemysłowej, możliwość dostosowania do różnych trudnych warunków pracy, ze stabilną wydajnością komunikacji. Produkty mogą być szeroko stosowane w automatyce przemysłowej, zintegrowanej energetyce, inteligentnych miastach, inteligentnym transporcie, inteligentnych fabrykach i innych dziedzinach przemysłu.
| Przełączanie | |
| Szerokość pasma płyty montażowej | 12,8 Gps |
| Rozmiar bufora | 4,1 Mbitów |
| Rozmiar tabeli MAC | 8 tys. |
| Interfejs | |
| Port miedziany 100M | 16 portów miedzianych RJ45 10/100M Base-T(X) z automatycznym wykrywaniem obsługuje pełny/półdupleksowy tryb, połączenia Auto-MDI/MDI-X |
| Port światłowodowy 100M | 2 porty Base-FX 100M, obsługa połączeń SC/FC/ST, opcjonalna odległość transmisji w trybie pojedynczym/wielomodowym |
| Przekaźnik | 1 wyjście alarmu przekaźnikowego, 3-stykowy blok zaciskowy 3,18 mm |
| Dioda LED stanu | Wskaźnik zasilania, wskaźnik działania, wskaźnik alarmu, wskaźnik interfejsu |
| Zasilacz | |
| Napięcie wejściowe | Model DC: DC9V~60V, podwójne wejście zasilania, zabezpieczenie przed odwrotnym podłączeniem
Model AC: AC85V~264V (częstotliwość: 47~63Hz) lub DC110V~370V |
| Pobór mocy | <7W@DC24V |
| Połączenie | 5-stykowa listwa zaciskowa 5,08 mm |
| Charakterystyka fizyczna | |
| Wymiary | 160 × 74 × 122 mm (bez klipsa montażowego na szynie DIN) |
| Instalacja | Montaż na standardowej szynie DIN 35 mm |
| Kod IP | IP40 |
| Waga | Około 1,2 kg |
| Środowisko pracy | |
| Temperatura pracy | Model DC: -40℃~+85℃
Model AC: -40°C do +75°C |
| Wilgotność względna | 5%~95% (bez kondensacji) |
| Standard branżowy | |
| Ochrona EMC | IEC 61000-4-2 (ESD): Poziom 4
IEC 61000-4-5 (przepięcia): poziom 4 ※Port sieciowy obsługuje ochronę przeciwprzepięciową 6kV IEC 61000-4-4 (EFT): Poziom 4 |
| Orzecznictwo | CE, RoHS, FCC |
| Wersja | Aktualizacja | Pobierać |
|---|---|---|
| Wersja 1.0 | 2025-02-25 |
PDF
(229,99 KB)
|
| Model standardowy | Port miedziany 100M | Port światłowodowy 100M | Napięcie wejściowe |
| CIEN2218-2F(M/S) | 16 | 2 | Podwójne wejście zasilania DC9V~60V |
| CIEN2218-2F(M/S)-AD220 | 16 | 2 | Pojedynczy AC85V~264V lub DC110V~370V |
