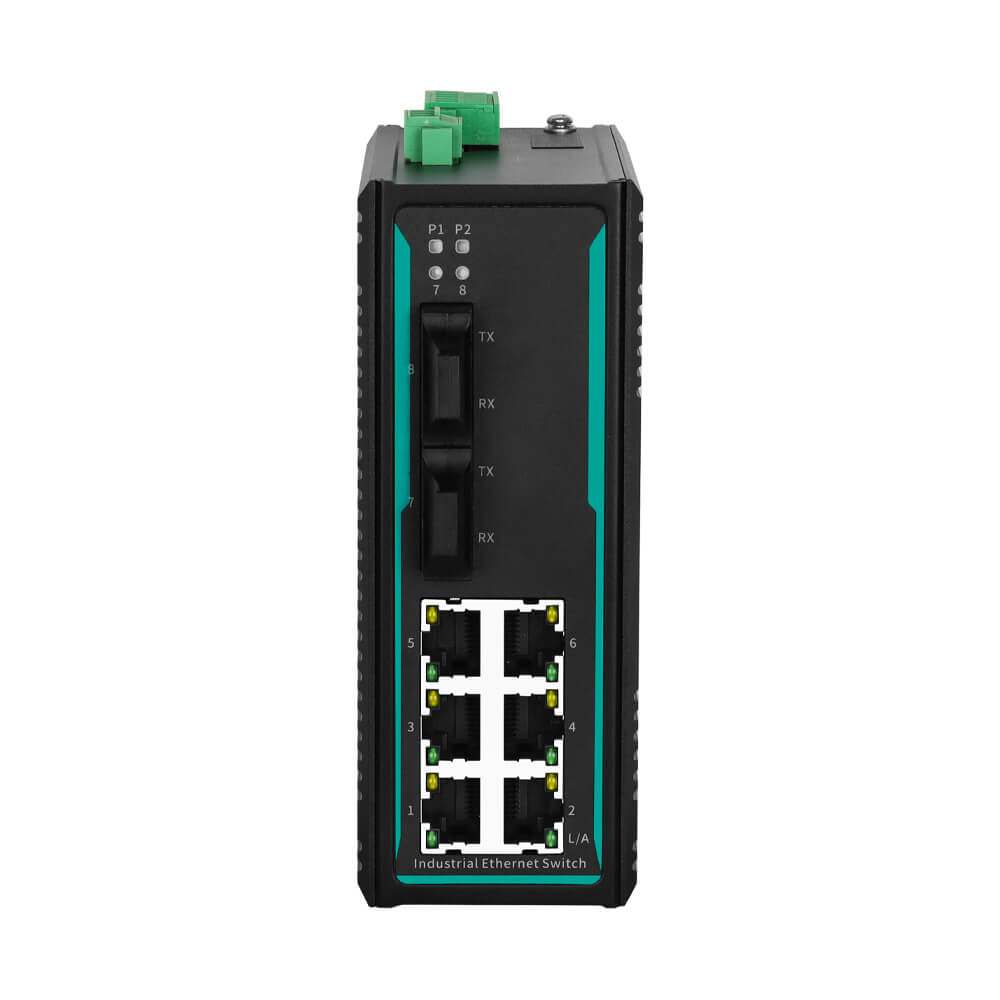

CIEN2208-2F

8-portowy przełącznik Ethernet przemysłowy warstwy 2 100M na szynę DIN
  • Obsługa 2 portów światłowodowych 100M, opcjonalnie 6 portów miedzianych 100M
  • Porty światłowodowe obsługują złącza SC/FC/ST, światłowody jednomodowe/wielomodowe, długości fal i odległości transmisji są opcjonalne
  • Port miedziany obsługuje 10/100M, pełny dupleks/półdupleks, auto MDI/MDI-X, plug and play
  • Obsługa pojedynczego źródła zasilania AC85V~264V/DC110V~370V lub podwójnego redundantnego wejścia zasilania DC9V~60V
  • Obudowa metalowa o wysokiej wytrzymałości, stopień ochrony IP40, obudowa bezwentylatorowa do odprowadzania ciepła
  • praca w temperaturze -40℃~+85℃

CIEN2208-2F is an unmanaged industrial Ethernet switch, supports 2 x 100M fiber ports and 6 x 100 M copper ports, optional specifically for industrial communication network applications. It is primarily used for plug-and-play, simple applications. This series supports both DC voltage and AC voltage power supply options. Each 100 Mbps copper port features 10/100M auto-sensing capability, supports full-duplex or half-duplex mode, and can automatically handle MDI/MDI-X connections, providing robust support for industrial automation. This ensures more reliable and faster industrial communication, meeting the ever-innovating needs of customers for enhancing value-added applications. The product is constructed with industrial-grade components, designed for standard 35mm DIN-rail, features a high-strength metal casing for durability, and provides fanless heat dissipation. It operates in a wide temperature range from -40°C to +85°C, with a high-standard industrial protection design, making it suitable for various harsh working environments and ensuring stable communication performance. The product can be widely used in industrial automation, comprehensive energy, smart cities, intelligent transportation, smart factories, and other industrial fields.

Możliwość przełączania
Szerokość pasma płyty montażowej 1,6 Gb/s
Rozmiar bufora 768Kbit
Rozmiar tabeli MAC 2 tys.
Interfejs
Port światłowodowy 100M 2 porty światłowodowe 100Base-FX 100M obsługujące SC/FC/ST, tryb jedno-/wielomodowy, długość fali i opcjonalnie odległość transmisji
Port miedziany 100M 6 portów RJ45 10/100Base-T(X) z automatycznym wykrywaniem 100M, obsługujących pełny/półdupleksowy tryb, automatyczne MDI/MDI-X
Dioda LED stanu Wskaźnik zasilania, wskaźnik interfejsu
Zasilacz
Napięcie wejściowe Model DC: DC9V~60V, podwójna redundancja zasilania, brak polaryzacji

Model AC: AC85V~264V lub DC110V~370V

Pobór mocy <5W@DC24V(pełne obciążenie)
Połączenie 5-stykowa listwa zaciskowa z blokadą o rozstawie 5,08 mm
Charakterystyka fizyczna
Wymiary 140 × 35 × 100 mm (bez klipsa montażowego na szynie DIN)
Instalacje Łatwy montaż na szynach DIN 35 mm
Kod IP IP40
Waga około 0,67 kg
Środowisko pracy
Temperatura pracy -40℃~ +85℃
Temperatura przechowywania -40℃~ +85℃
Wilgotność względna 5%~95% (bez kondensacji)
Normy branżowe




Kompatybilność elektromagnetyczna

IEC 61000-4-2 (ESD): Poziom 4 IEC 61000-4-5 (Przepięcia): Poziom 4

※Port sieciowy obsługuje ochronę przeciwprzepięciową 6kV IEC 61000-4-4 (EFT): Poziom 3

Orzecznictwo CE, FCC, RoHS

Karta katalogowa serii CIEN2208

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-02-25
PDF
(381,08 KB)
Model standardowy 100 mln

Port światłowodowy

100 mln

Port miedziany

Napięcie wejściowe
CIEN2208 8 Podwójny DC9V~60V
CIEN2208-F(M/S) 1 7
CIEN2208-2F(M/S) 2 6
CIEN2208-4F(M/S) 4 4
CIEN2208-AD220 8 Pojedynczy AC85V~264V lub DC110V~370V
CIEN2208-F(M/S)-AD220 1 7
CIEN2208-2F(M/S)-AD220 2 6
CIEN2208-4F(M/S)-AD220 4 4
