CIAP354R-3A25 to przemysłowy bezprzewodowy AP na szynie DIN, specjalnie zaprojektowany i opracowany do przemysłowych zastosowań sieciowych komunikacyjnych, zapewniający dwa interfejsy antenowe 2,4 GHz, jeden interfejs antenowy 5 GHz, 1 port combo WAN/LAN 100 M i 4 porty LAN 100 M, z których interfejsy antenowe obsługują funkcję ochrony przeciwprzepięciowej 6 kV, która jest opcjonalna. Produkt obsługuje 1 kanałowe wejście zasilania DC9~36 V.
The dual-band industrial wireless AP supports WEB configuration of a variety of network management functions, such as routing/AP/relay/bridge/client mode, universal/WDS bridge, fast roaming, AC control, dynamic/static/PPPoE dial-up networking, IPv6 services, IP address conflict detection, DHCP server, IP/MAC binding, RF settings, black and white lists, static routing, network diagnostics, firewalls, intranet Penetration, DDNS, VPN, SNMP, LLDP, NTP, etc. The system provides user management with different privileges, supports local/remote log management, timed restart, configuration backup and recovery, firmware upgrade, and restoration of factory settings. The hardware adopts high-standard industrial protection design, selected industrial-grade components, high-strength aluminum alloy shell, rugged; low-power consumption, wide temperature design, support -40 ℃ ~ +75 ℃ working temperature, through the strict safety and EMC testing, to meet the needs of harsh industrial environment applications. The products can be widely used in industrial automation, integrated energy, smart city, intelligent transportation, smart mine, smart factory and other fields.
| Oprogramowanie | |
| Zarządzanie siecią | Obsługa statystyk ruchu, statusu działania, statusu sieci, adresu natywnego i innych informacji o statusie lub informacji o sieci bezprzewodowej
Obsługa trybu routingu, trybu AP, trybu przekaźnika, trybu mostu i trybu klienta Obsługa statycznego adresu, DHCP, połączenia extranet PPPoE Obsługa serwera DHCP, powiązania IP/MAC, czarnej i białej listy użytkowników sieci bezprzewodowej Obsługa wykrywania konfliktów adresów IP Obsługa szybkiego roamingu 802.11k/v/r, obsługa funkcji ulepszonego roamingu w trybie klienta Obsługuje statyczne trasowanie Obsługa penetracji siatki skorupy orzecha ziemnego, dynamicznego DNS, SNMP, LLDP Obsługa klienta VPN z protokołem PPTP/L2TP/GRE/TUN/TAP Obsługa serwera VPN z protokołem PPTP/L2TP/IPSec |
| Zapora sieciowa | Obsługa obrony SYN-flood, dynamicznego kamuflażu IP, blokowania MSS, kontroli danych przychodzących/wychodzących
Obsługuje mapowanie portów WAN/LAN TCP/UDP Obsługa filtrowania nazw IP/MAC/domen, iptables, DMZ, UPnP, limitu prędkości IP/MAC/QoS |
| Zarządzanie systemem | Obsługuje IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup i przechwytywanie pakietów sieciowych
Obsługuje strefę czasową, klienta/serwer NTP, Crontab, logi zdalne/lokalne Obsługa zarządzania uprawnieniami użytkowników, kontrola dostępu SSH, HTTP/HTTPS Obsługa ponownego uruchamiania online, zaplanowanego ponownego uruchamiania, konfiguracji kopii zapasowej/odzyskiwania, szczotkowania oprogramowania układowego i przywracania ustawień fabrycznych |
| Parametry RF Wi-Fi | |
| Standardy bezprzewodowe | 2,4 GHz 802.11b/g/n, 5 GHz 802.11a/n/ac |
| Zakres częstotliwości | 2,412 GHz ~ 2,484 GHz, 5,18 GHz ~ 5,825 GHz |
| Szerokość pasma | 20MHz/40MHz/80MHz |
| Maksymalna prędkość transmisji
(Wartość teoretyczna) |
2,4 GHz: 300 Mb/s, 5 GHz: 433 Mb/s |
| Maksymalna moc transmisji | IEEE 802.11ac: 12±2dBm @VHT80 MCS9 /pasmo 5GHz
IEEE 802.11ac: 16±2dBm @VHT80 MCS0 /pasmo 5GHz IEEE 802.11n: 13-16dBm @HT20/40 MCS7 IEEE 802.11g: 14-17dBm przy 54MHz IEEE 802.11b: 16-20dBm przy 11MHz |
| Odbieranie czułości | VHT80 MCS9: -58dBm@10%PER(MCS9) /pasmo 5GHz
HT40 MCS7: -69dBm@10% PER(MCS7) HT20 MCS7: -71dBm@10% PER(MCS7) 54M: -75dBm@10% NA 11M: -88dBm@ 8% NA |
| Interfejs | |

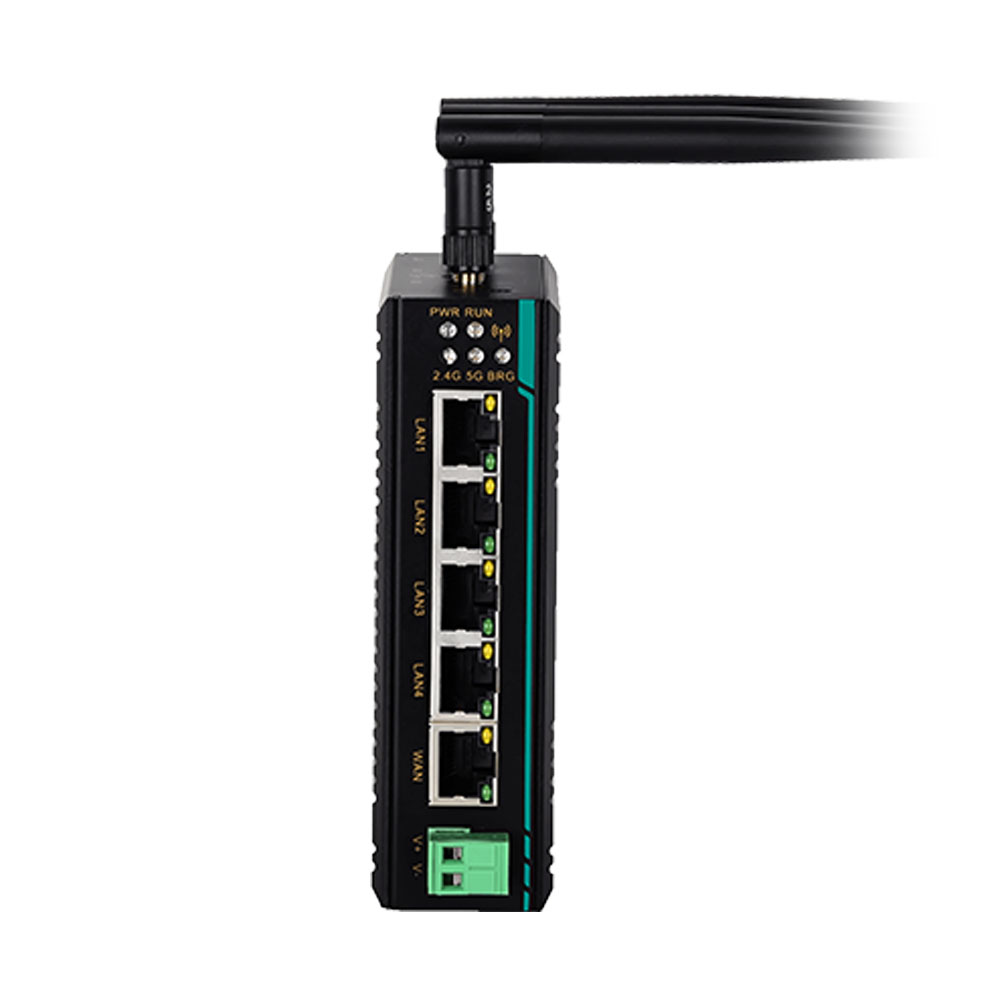

| 100M WAN | 1×10/100Base-T(X) port RJ45 WAN/LAN z automatycznym wykrywaniem, obsługa pełnego/półdupleksowego, automatycznego MDI/MDI-X |
| 100M sieć lokalna | Port LAN RJ45 4×10/100Base-T(X) z automatycznym wykrywaniem, obsługa pełnego/półdupleksowego dupleksu, auto MDI/MDI-X |

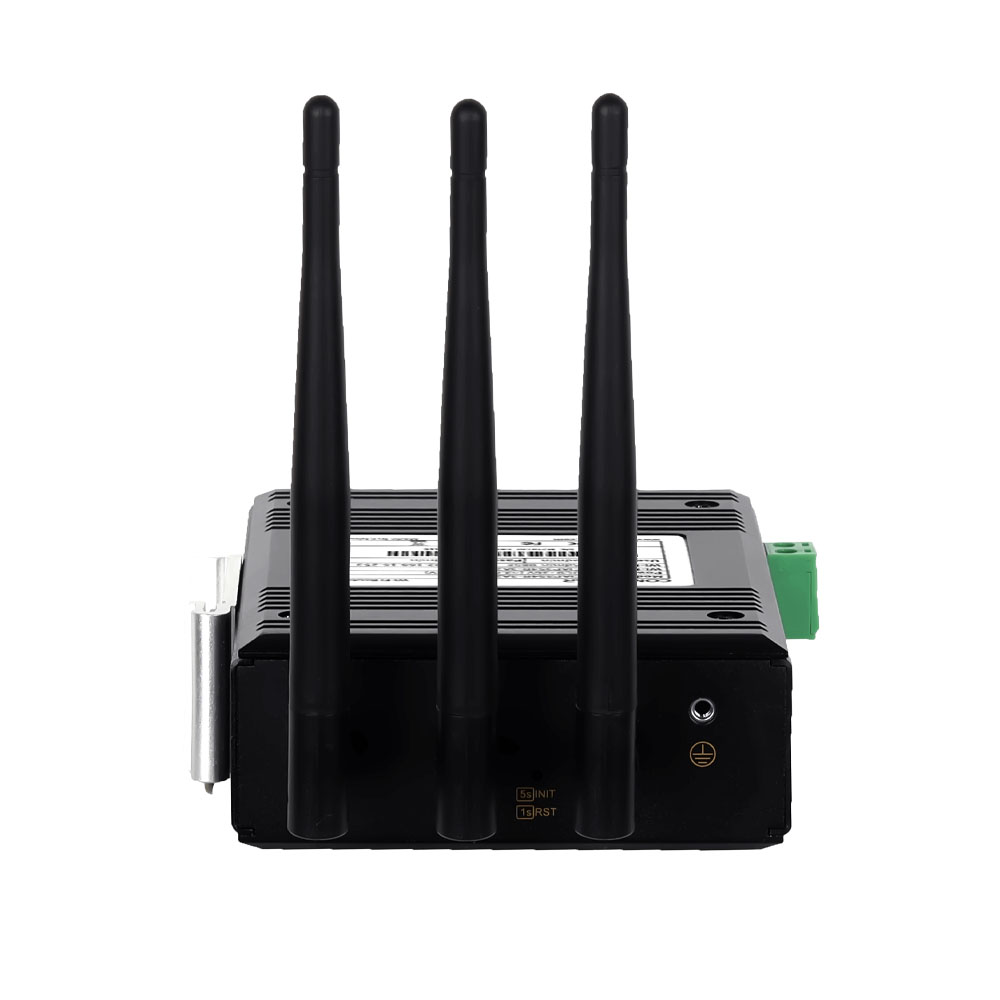

| Interfejs antenowy | 2 interfejsy antenowe 2,4 GHz i 1 interfejs antenowy 5 GHz, oba wykorzystujące SMA-K (gwint zewnętrzny, otwór wewnętrzny) |
| Kontrolka świetlna | Wskaźnik zasilania, wskaźnik działania, wskaźnik 2.4G, wskaźnik 5G, wskaźnik BRG, wskaźnik interfejsu |
| Zasilacz | |
| Napięcie wejściowe | Prąd stały 9~36 V |
| Pobór mocy | ＜3,6 W przy 12 V DC |
| Połączenie | Złącze zaciskowe 2-stykowe o rozstawie 5,08 mm |
| Charakterystyka fizyczna | |
| Wymiary | 118×35×88 mm (bez szyny DIN) |
| Instalacje | Montaż na standardowej szynie DIN 35 mm |
| Kod IP | IP40 |
| Waga | Około 0,35 kg |
| Środowisko pracy | |
| Temperatura pracy | -40℃~+75℃ |
| Temperatura przechowywania | -40℃~+85℃ |
| Wilgotność względna | 5%~95% (bez kondensacji) |
| Standard branżowy | |
| Kompatybilność elektromagnetyczna | IEC 61000-4-2 (ESD): Poziom 4
IEC 61000-4-5 (przepięcia): poziom 4 * Port sieciowy obsługuje ochronę przeciwprzepięciową 6kV IEC 61000-4-4 (EFT): Poziom 4 |
| Orzecznictwo | CE, FCC, RoHS |
| Wersja | Aktualizacja | Pobierać |
|---|---|---|
| Wersja 1.0 | 2025-05-13 |
PDF
(234,44 KB)
|
| Model standardowy | 100M WAN | 100M sieć lokalna | Antena 2,4 GHz | Antena 5GHz | Napięcie wejściowe |
| CIAP354R-3A25 | 1 | 4 | 2 | 1 | Prąd stały 9~36 V |
