CGT341

Modem przemysłowy Cat-1 4G Wireless Serial to Cellular
  • 1*port RS232/485/422 do przesyłania danych przez sieć komórkową (rozwiązanie LTE Cat-1)
  • Zezwól komputerowi nadrzędnemu na konfigurowanie/zapytanie parametrów urządzenia za pomocą poleceń szeregowych AT
  • Obsługa zdalnej konfiguracji/zapytań o parametry urządzenia poprzez platformę COME-STAR Cloud
  • Obsługa wielu trybów pracy: prosta, transparentna transmisja, Alibaba MQTT, Modbus, protokół DDP/DC
  • Tryb prostej, przejrzystej transmisji obsługuje serwer TCP/UDP i klienta TCP/UDP
  • Obsługa funkcji pakietu heartbeat i rejestracji, w tym ICCID, IMEI, zdefiniowanych przez użytkownika typów danych w formatach szesnastkowych i ciągów znaków
  • Funkcja automatycznego ponownego łączenia w przypadku rozłączenia z siecią
  • Obsługa funkcji rozłączania i ponownego łączenia po przekroczeniu limitu czasu odbioru danych sieciowych
  • Konstrukcja bez wentylatora, rozpraszanie ciepła przez obudowę
  • Niezależny projekt nadzoru sprzętowego zapobiegający awariom systemu

CGT341 industrial wireless 4G serial to cellular modem provides an wireless data transmission channel with TCP/IP network protocol for industrial users. It can provide a fully transparent data channel for bidirectional data transmission from serial ports to the network, enabling wireless data communication between on-site RS232/485/422 bus devices and central control systems. This makes industrial communication smoother, more reliable, and faster. This modem offers a wide range of DC power inputs. In terms of core components, the product adopts an industrial-grade quality design, with many advantages such as wide network coverage, flexible and fast networking, and low operating costs. It can be used in industries such as power systems, industrial monitoring, traffic management, meteorology, water treatment, environmental monitoring, finance and securities, coal mining, petroleum, etc. It is used for remote on-site data collection, remote monitoring, on-site control, and is an indispensable industrial communication product for the development of IIoT.

Cechy produktu

  • Embedded 4G serial to cellular modem, compatible with RS232/485/422 bus
  • Support configuration/query of device parameters by the host computer through serial AT commands
  • Support configuration/query of device parameters through COME-STAR cloud platform
  • Support TCP/UDP Server, TCP/UDP Client
  • Support SSL encryption (only firmware versions V1.5.xx and above)
  • Support ICMP detection, PPP layer heartbeat, TCP/IP layer heartbeat, and ping function (only firmware versions V2.0.xx and above)
  • Obsługuje 2 połączenia gniazdowe
  • TCP/IP layer network heartbeat
  • Support heartbeat and registration packet functions, including ICCID, IMEI, user-defined data, etc.
  • Obsługa automatycznego ponownego łączenia w przypadku rozłączenia z siecią
  • Obsługa automatycznego ponownego łączenia w przypadku przekroczenia limitu czasu odbioru danych sieciowych
  • Support transparent transmission, CS cloud communication protocol, Alibaba MQTT, China Mobile OnetNet MQTT, Modbus, DDP/DC
  • Support RS232/485/422 standard bus
  • Support serial data reception and packaging based on length and time.
  • Support SMS function in Chinese and English
  • Support remote FTP upgrade
Oprogramowanie
Protokół sieciowy IPv4
Konfiguracja użytkownika AT Commands
Tryb działania Simple Transparent Transmission, Alibaba MQTT, China Mobile OneNET MQTT, Modbus, DDP/DC Protocol
Transmisja transparentna TCP/UDP Server, TCP/UDP Client
MQTT Alibaba MQTT / China Mobile OneNet MQTT
SMS Supports SMS in Chinese and English
Pakiet rejestracyjny

/Pakiet Heartbeat

Types include ICCID, IMEI, user-defined data, etc. User-defined data types support hexadecimal and string formats
Pakowanie danych portu szeregowego Time and length can be configured. Packaging length: 1~1000 bytes, packaging time: 10~60000ms (Different software versions may have variations in the packaging mechanism; you can inquire with our customer service for specific details.)
Pamięć podręczna sieciowa Send: 1 Kbyte; Receive: 1 Kbyte
Pamięć podręczna portu szeregowego Send: 1 Kbyte; Receive: 1 Kbyte
Zdalna konfiguracja Wsparcie
Oprogramowanie wspomagające serial to cellular modem Configuration Tool
Sieć komórkowa 4G
Częstotliwość pracy LTE-FDD: B1/B3/B5/B8

LTE-TDD: B34/B38/B39/B40/B41

GSM: 900/1800 MHz

Interfejs
Złącze antenowe 1 antenna connector, using SMA-K (external thread, internal hole)
Port szeregowy Serial Port: 1*RS232/485/422 port

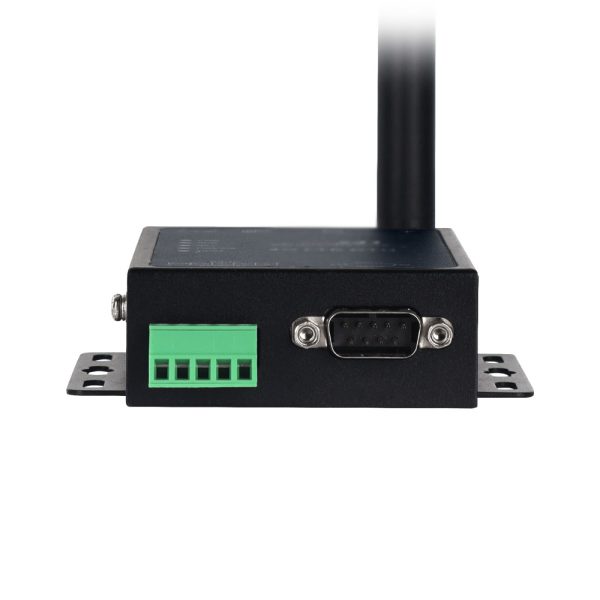

Connection Method: RS485/422 uses 5-pin 3.81mm pitch terminal blocks, RS232 uses DB9M

Szybkość transmisji: 600bps~460800bps

Data Bits: 7 bits, 8 bits

Stop Bits: 1 bit, 2 bits

Parzystość: Brak, Nieparzysta, Parzysta

Gniazdo karty SIM 1*SIM card slot
Przycisk Przycisk ponownego uruchomienia lub przywrócenia ustawień fabrycznych za pomocą jednego przycisku
Dioda LED stanu Power indicator, Status indicator, NET indicator, LINK A/B indicators, Serial port transmit and receive data indicators
Zasilacz
Napięcie wejściowe DC 9~36V, reverse polarity protection
Prąd roboczy Average 65mA@DC 12V, maximum 220mA@DC 12V
Połączenie 2*5.08mm pitch terminal blocks.
Charakterystyka fizyczna
Wymiary 96×90×26 mm (including mounting brackets)
Instalacje Uchwyt ścienny
Kod IP IP40
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Contact Discharge ±2kV, Air Discharge ±8kV

IEC 61000-4-5 (Surge): Power Lines: Common Mode ±2kV, Differential Mode ±2kV; RS485/422: Common Mode ±4kV, Differential Mode ±2kV

IEC 61000-4-4 (EFT): Power Lines: ±1kV; Communication Ports: ±2kV

Certyfikaty CE, FCC, RoHS

CGT341 Datasheet

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-04-23
PDF
(314,02 KB)
Model standardowy RS232/485/422 Antena 4G Napięcie wejściowe
CGT341 1 1 Prąd stały 9~36 V
