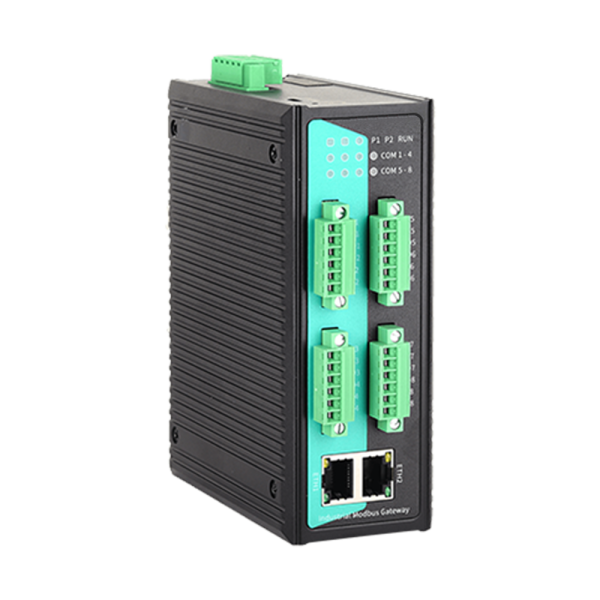

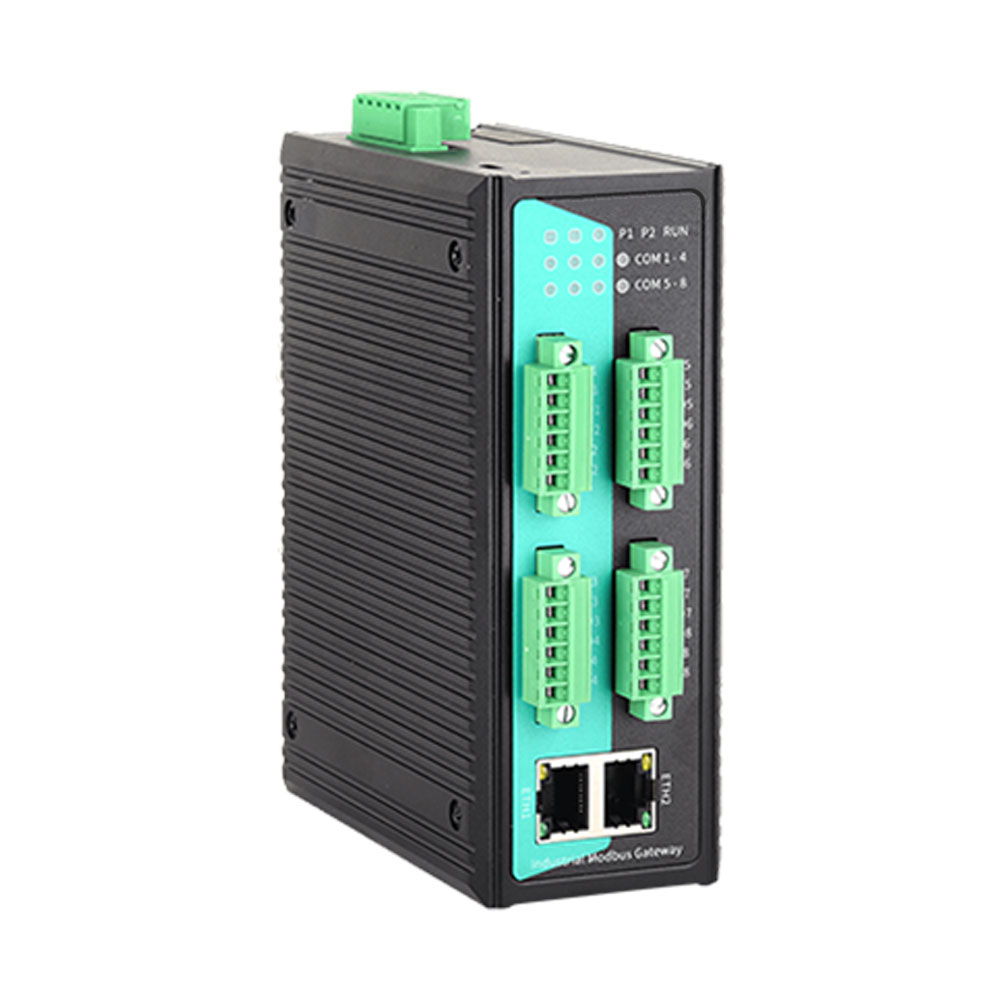

Cgate3208 to przemysłowa bramka Modbus na szynę DIN z 8 portami szeregowymi. Obsługuje konwersję portu szeregowego na UDP, TCP, Modbus, HTTPD, WebSocket, MQTT i inne protokoły i może realizować komunikację między protokołami Modbus RTU/ASCII i Modbus TCP. Ten produkt zapewnia 2 porty miedziane 100M i 8 portów szeregowych RS232 lub RS485 do wyboru. Obsługuje podwójne wejście redundantne zasilania DC12~48V. Połączenie zasilania nie ma polaryzacji.
Produkt obsługuje konfigurację WEB różnych funkcji zarządzania siecią, takich jak tryb pracy portu szeregowego/sieci, przekierowanie portu szeregowego, tryb karty sieciowej, DNS, kontrola dostępu, filtrowanie IP/MAC, zarządzanie logami, alarmy e-mail, alarmy SNMP, ponowne uruchamianie portu szeregowego, zarządzanie systemem itp.; obsługuje Modbus RTU Master/Slave, Modbus ASCII Master/Slave, UDP, TCP Client/Server, UDP Multicast, RealCOM_MCP/CCP/MW, Pair Connection Master/Slave, HTTPD Client, WebSocket Client, MQTT i inne tryby konwersji w celu realizacji portu szeregowego do sieci Ethernet lub protokołu Modbus TCP. Bramka Modbus obsługuje ponowne uruchomienie jednym kliknięciem lub przywrócenie ustawień fabrycznych. Sprzęt przyjmuje wysokiej klasy przemysłową konstrukcję ochronną, z komponentami klasy przemysłowej i wytrzymałą obudową ze stopu aluminium, która jest solidna i trwała; Charakteryzuje się niskim poborem mocy, szerokim zakresem temperatur i napięć, obudową bezwentylatorową do odprowadzania ciepła oraz pracą w zakresie temperatur od -40°C do +85°C. Seria Mgate3208 spełnia rygorystyczne normy bezpieczeństwa i testy EMC, spełniając wymagania aplikacji w trudnych warunkach przemysłowych. Seria Mgate3208 może być szeroko stosowana w automatyce przemysłowej, zintegrowanym systemie energetycznym, inteligentnych miastach, inteligentnym transporcie, inteligentnych kopalniach, inteligentnych fabrykach i innych dziedzinach.
| Oprogramowanie | |
| Protokół sieciowy | IP, TCP, UDP, DNS, ARP, pułapka SNMP, SSH, ICMP, HTTP, HTTPS, klient DHCP, RFC2217, NTP, SMTP, TELENT |
| Metoda uzyskiwania IP | Statyczny adres IP/DHCP |
| Rozdzielczość DNS | Wsparcie |
| Konfiguracja | Konfiguracja strony internetowej/Konsola Port prosta konfiguracja parametrów sieciowych |
| Prosta, przejrzysta transmisja | UDP/ UDP Multicast/ Klient TCP/ Serwer TCP/ RealCOM/ Połączenie parowe |
| Modbus | Modbus RTU/ASCII do Modbus TCP |
| Pakiet danych portu szeregowego | Można ustawić czas i długość; maksymalna długość pakietu to 1460 bajtów |
| Szyfrowanie danych | DES/3DES/AES/RC2/RC4/RC5/Dmuchawiec |
| Szyfrowanie SSL | TLS1.0/TLS1.1/TLS1.2 |
| Połączenie z serwerem TCP | Pojedynczy port szeregowy obsługuje do 32 połączeń klienta TCP |
| Połączenie klienta TCP | Pojedynczy port szeregowy obsługuje do 16 połączeń z serwerem TCP |
| Pamięć podręczna sieciowa | Wyślij: 16 KB; otrzymaj: 16 KB |
| Pamięć podręczna portu szeregowego | Wyślij: 16 KB; otrzymaj: 16 KB |
| Pakiet Heartbeat | Obsługa funkcji TCP Keepalive, niestandardowej zawartości pakietu Heartbeat |
| Pakiet rejestracyjny | Dostosuj zawartość pakietu rejestracyjnego |
| RFC2217 | Wsparcie |
| Przesyłanie danych szeregowo-szeregowych | Użytkownicy mogą wybierać reguły przekazywania danych pomiędzy bieżącym portem szeregowym i innymi portami szeregowymi |
| Mapowanie adresów Modbus | Funkcja ta jest skuteczna tylko w trybach Modbus RTU Slave i Modbus ASCII Slave i wzajemnie wyklucza funkcje wstępnego odczytu Modbus Slave i mapowania adresów Modbus Slave. |
| Klient HTTPD | Wsparcie |
| Klient WebSocket | Wsparcie |
| MQTT | Wsparcie |
| JSON | Funkcja JSON jest obsługiwana w trybie klienta HTTPD, klienta WebSocket i MQTT |
| RealCOM | Obsługa MW, Moxa i innych trybów pracy |
| Opóźnienie transmisji (średnie) | <10ms |
| Oprogramowanie wspomagające | Narzędzie do konfiguracji zarządzania siecią, oprogramowanie wirtualnego portu szeregowego |
| Interfejs | |
| 100M Ethernet | 2 porty RJ45 10/100Base-T(X) z automatycznym wykrywaniem, obsługujące pełny/półdupleksowy, automatyczny MDI/MDI-X i izolację elektromagnetyczną 1,5 kV |
| Port szeregowy | Typ portu szeregowego: 8 * RS232 lub RS485 jest opcjonalny
Połączenie: 6-stykowe blokowane zaciski o rozstawie 3,81 mm Szybkość Paud: 300bps-460800bps Bit danych: 7bit, 8bit Bity stopu: 1bit, 2bit Bit kontrolny: Brak, Nieparzysty, Parzysty Izolacja szeregowa: ochrona izolacyjna 2 KVA / 3 kVDC |
| Port KONSOLI | 1 * Port CONSOLE, zgodny ze specyfikacją USB2.0, wykorzystujący gniazdo Micro-B USB2.0 |
| Przycisk | Ponowne uruchomienie lub przywrócenie ustawień fabrycznych jednym kliknięciem |
| Dioda LED stanu | Wskaźnik zasilania, wskaźnik działania, wskaźnik PRĘDKOŚCI/LINKU interfejsu Ethernet, wskaźnik portu szeregowego |
| Zasilacz | |

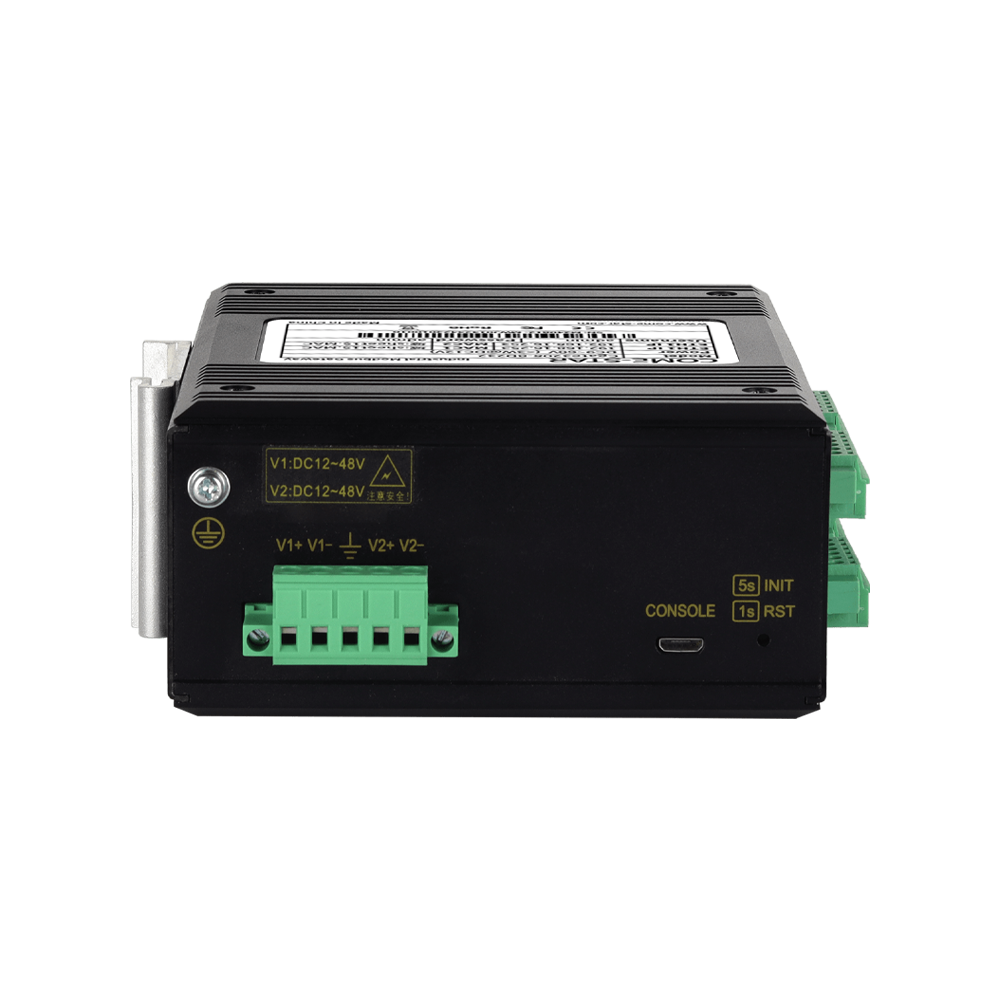

| Napięcie wejściowe | Podwójne wejście zasilania redundantnego DC12~48V |
| Pobór mocy (pełne obciążenie) | ＜2,6 W przy 24 V DC (RS232), ＜ 2 W przy 24 V DC (RS485) |
| Połączenie | Blokada zaciskowa 5-pozycyjna o skoku 5,08 mm |
| Ochrona | Niepolaryzacja |
| Charakterystyka fizyczna | |
| Wymiary | 140×54×110 mm (bez klipsów montażowych na szynie DIN) |
| Instalacje | Łatwy montaż na szynach DIN 35 mm |
| Kod IP | IP40 |
| Waga | Około 0,6 kg |
| Środowisko pracy | |
| Temperatura pracy | -40℃~+85℃ |
| Temperatura przechowywania | -40℃~+85℃ |
| Wilgotność względna | 5%~95% (bez kondensacji) |
| Standard branżowy | |
| Kompatybilność elektromagnetyczna | IEC 61000-4-2 (ESD): wyładowanie kontaktowe ± 8 kV, wyładowanie powietrzne ± 15 kV
IEC 61000-4-5 (Udar): Zasilanie: w trybie wspólnym ± 4 kV, w trybie różnicowym ± 2 kV; RS485: tryb wspólny ± 4kV, tryb różnicowy ± 2kV; Port miedziany: tryb wspólny ± 6kV, tryb różnicowy ± 2kV IEC 61000-4-4 (EFT): Zasilanie: ± 4kV; port komunikacyjny: ± 2kV |
| Orzecznictwo | CE, FCC, RoHS |
| Wersja | Aktualizacja | Pobierać |
|---|---|---|
| Wersja 1.0 | 2025-03-06 |
PDF
(358,63 KB)
|
| Model standardowy | Port miedziany 100M | RS232 | RS485 | Napięcie wejściowe |
| Brama C3208-8D232 | 2 | 8 | / | Podwójny DC12~48V |
| Brama Cgate3208-8D485 | 2 | / | 8 |
