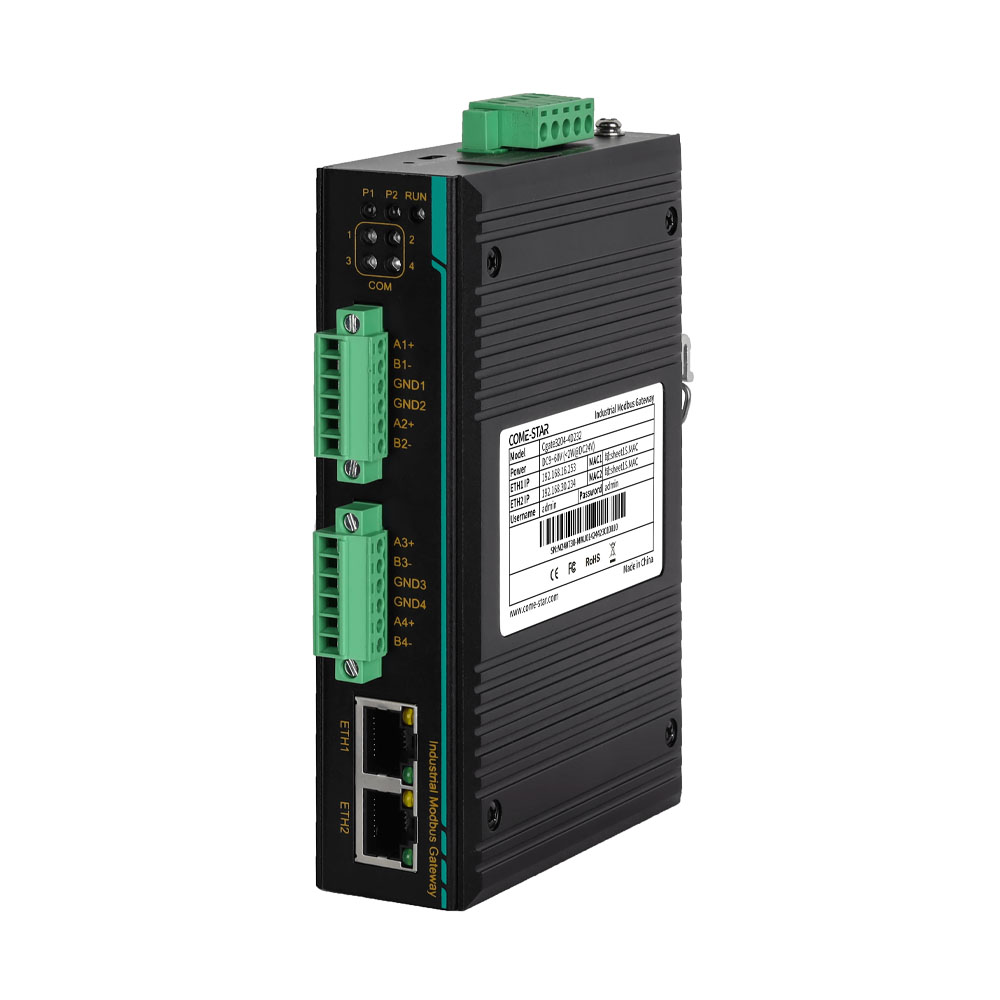

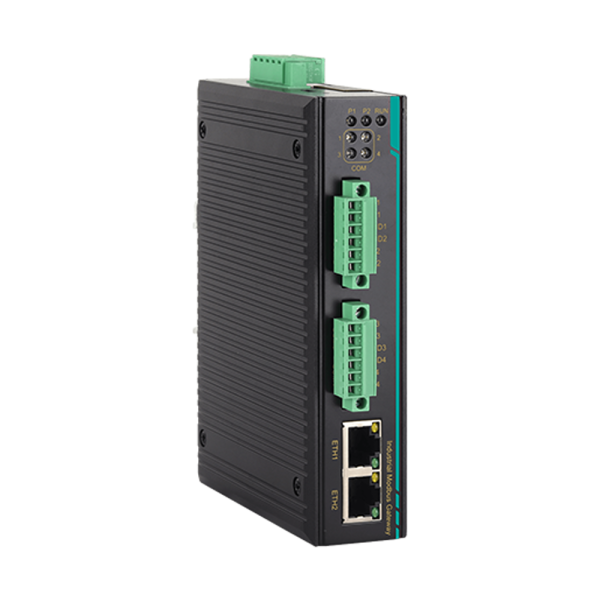

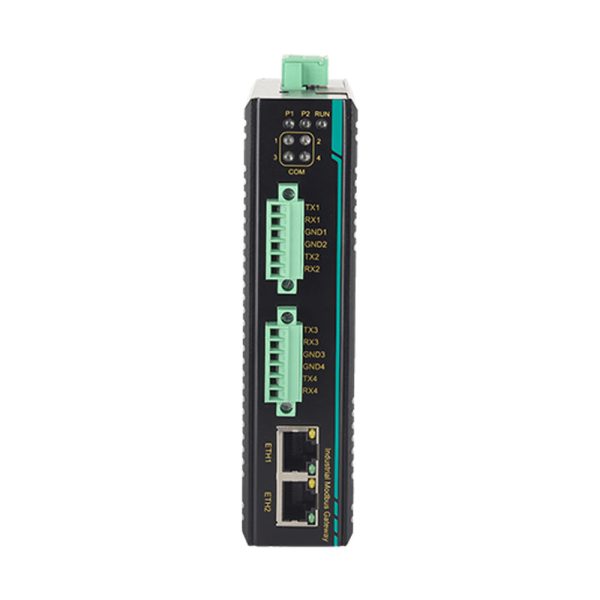

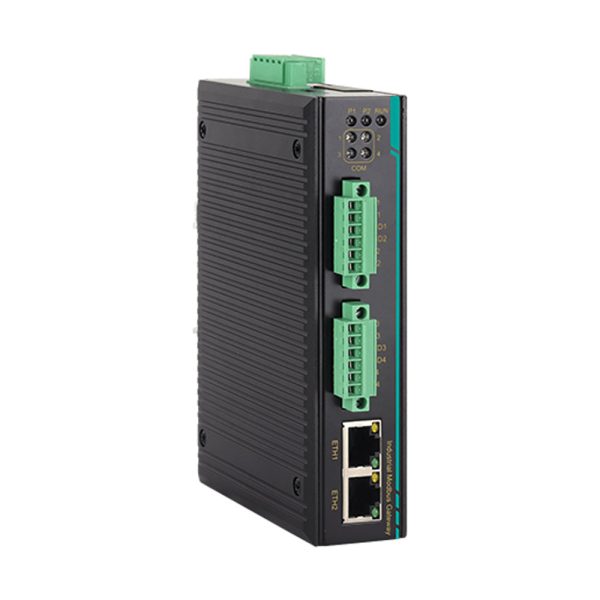

Cgate3204 is a Din rail industrial Modbus gateway. It supports serial port conversion to UDP, TCP, Modbus, HTTPD, WebSocket, MQTT and other protocols, and can realize communication between Modbus RTU/ASCII and Modbus TCP protocols. This product provides 2*100M copper ports and 4*RS232/RS485 serial ports. It supports DC 9~60V dual power supply redundant input. There is no polarity on power supply connection.
The product supports WEB configuration of various network management functions, such as serial port/network working mode, serial port forwarding, network card mode, DNS, access control, IP/MAC filtering, log management, email alarms, SNMP alarms, serial port restart, system management, etc.; supports Modbus RTU Master/Slave, Modbus ASCII Master/Slave, UDP, TCP Client/Server, UDP Multicast, RealCOM_MCP/CCP/MW, Pair Connection Master/Slave, HTTPD Client, WebSocket Client, MQTT and other conversion modes to realize serial port to Ethernet network or Modbus TCP protocol. Supports one-click restart or factory reset. The hardware adopts high-standard industrial protection design, with industrial-grade components and high-strength aluminum alloy casing, which is sturdy and durable; Cgate3204 is featured with low power consumption, -40℃~+85℃ wide temperature and wide voltage design, fan-less casing for heat dissipation, and passed strict safety regulations and EMC tests to meet the application needs of harsh industrial environments. The Modbus gateway can be widely used in industrial automation, integrated energy, smart cities, smart transportation, smart mines, smart factories and other fields
Cechy produktu
| Oprogramowanie | |
| Protokół sieciowy | IP, TCP, UDP, DNS, ARP, pułapka SNMP, SSH, ICMP, HTTP, HTTPS, klient DHCP, RFC2217, NTP, SMTP, TELENT |
| Metoda uzyskiwania IP | Statyczny adres IP/DHCP |
| Rozdzielczość DNS | Wsparcie |
| Konfiguracja użytkownika | Konfiguracja strony internetowej/Konsola Port prosta konfiguracja parametrów sieciowych |
| Prosta, przejrzysta transmisja | UDP/ UDP Multicast/ Klient TCP/ Serwer TCP/ RealCOM/ Połączenie parowe |
| Modlbus | Modlbus RTU/ASCII do Modlbus TCP |
| Pakowanie danych portu szeregowego | Można ustawić czas i długość; maksymalna długość pakietu to 1460 bajtów |
| Szyfrowanie danych | DES/3DES/AES/RC2/RC4/RC5/Dmuchawiec |
| Szyfrowanie SSL | TLS1.0/TLS1.1/TLS1.2 |
| Połączenie z serwerem TCP | Pojedynczy port szeregowy obsługuje do 32 połączeń klienta TCP |
| Połączenie klienta TCP | Pojedynczy port szeregowy obsługuje do 16 połączeń z serwerem TCP |
| Pamięć podręczna sieciowa | Wyślij: 16 KB; otrzymaj: 16 KB |
| Pamięć podręczna portu szeregowego | Wyślij: 16 KB; otrzymaj: 16 KB |
| Pakiet Heartbeat | Obsługa funkcji TCP Keepalive, niestandardowej zawartości pakietu Heartbeat |
| Pakiet rejestracyjny | Dostosuj zawartość pakietu rejestracyjnego |
| RFC2217 | Wsparcie |
| Przesyłanie danych szeregowo-szeregowych | Użytkownicy mogą wybierać reguły przekazywania danych pomiędzy bieżącym portem szeregowym i innymi portami szeregowymi |
| Mapowanie adresów Modlbus | Ta funkcja jest skuteczna tylko w trybach Modlbus RTU Slave i Modlbus ASCII Slave i wzajemnie wyklucza funkcje wstępnego odczytu Modlbus Slave i mapowania adresów Modlbus Slave. |
| Klient HTTPD | Wsparcie |
| Klient WebSocket | Wsparcie |
| MQTT | Wsparcie |
| JSON | Funkcja JSON jest obsługiwana w trybie klienta HTTPD, klienta WebSocket i MQTT |
| RealCOM | Obsługa MW, Moxa i innych trybów pracy |
| Opóźnienie transmisji (średnie) | <10ms |
| Oprogramowanie wspomagające | Narzędzie do konfiguracji zarządzania siecią, oprogramowanie wirtualnego portu szeregowego |
| Interfejs | |
| 100M Ethernet | 2 porty RJ 45 10/100Base-T (X) z automatycznym wykrywaniem, obsługujące pełny dupleks/półdupleks, automatyczne MDI/MDI-X i izolację elektromagnetyczną 1,5 kV |
| Port szeregowy | Typ portu szeregowego: 4 * RS232 lub RS485 jest opcjonalny
Tryb połączenia: 6 bitów, rozstaw 3,81 mm, z blokadą zacisku przyłączeniowego Szybkość Paud: 300bps-460800bps Bit danych: 7bit, 8bit Bity stopu: 1bit, 2bit Bit kontrolny: Brak, Nieparzysty, Parzysty Izolacja szeregowa: ochrona izolacyjna 2 KVA/3kVDC |
| Port KONSOLI | 1 * Port CONSOLE, zgodny ze specyfikacją USB2.0, wykorzystujący gniazdo Micro-B USB2.0 |
| Przycisk | Ponowne uruchomienie jednym kliknięciem lub przywrócenie ustawień fabrycznych |
| Dioda LED stanu | Wskaźnik zasilania, wskaźnik działania, wskaźnik SPEED/LINK interfejsu Ethernet, wskaźnik portu szeregowego |
| Zasilacz | |

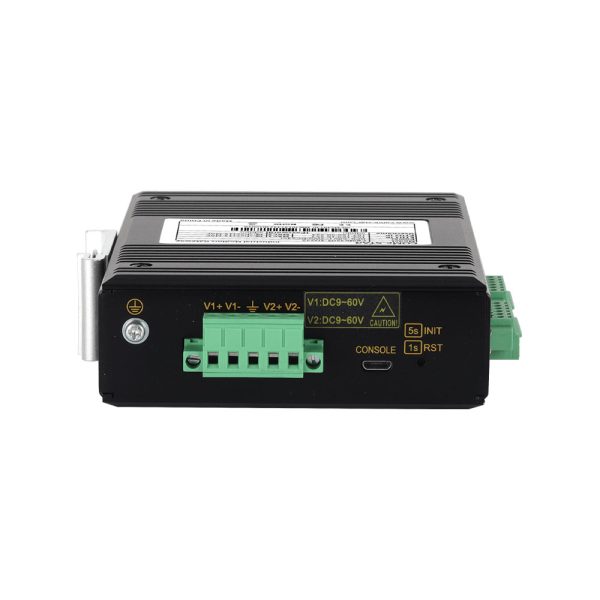

| Napięcie wejściowe | Podwójne wejście zasilania DC 9~60V z redundancją |
| Pobór mocy (pełne obciążenie) | ＜2 W przy 24 V DC (RS232), ＜ 1,8 W przy 24 V DC (RS485) |
| Połączenie | 5-bitowy rozstaw 5,08 mm z zaciskiem przyłączeniowym blokującym |
| Ochrona | Niepolaryzacja |
| Charakterystyka fizyczna | |
| Wymiary | 140×35×100 mm (bez klipsa montażowego na szynie DIN) |

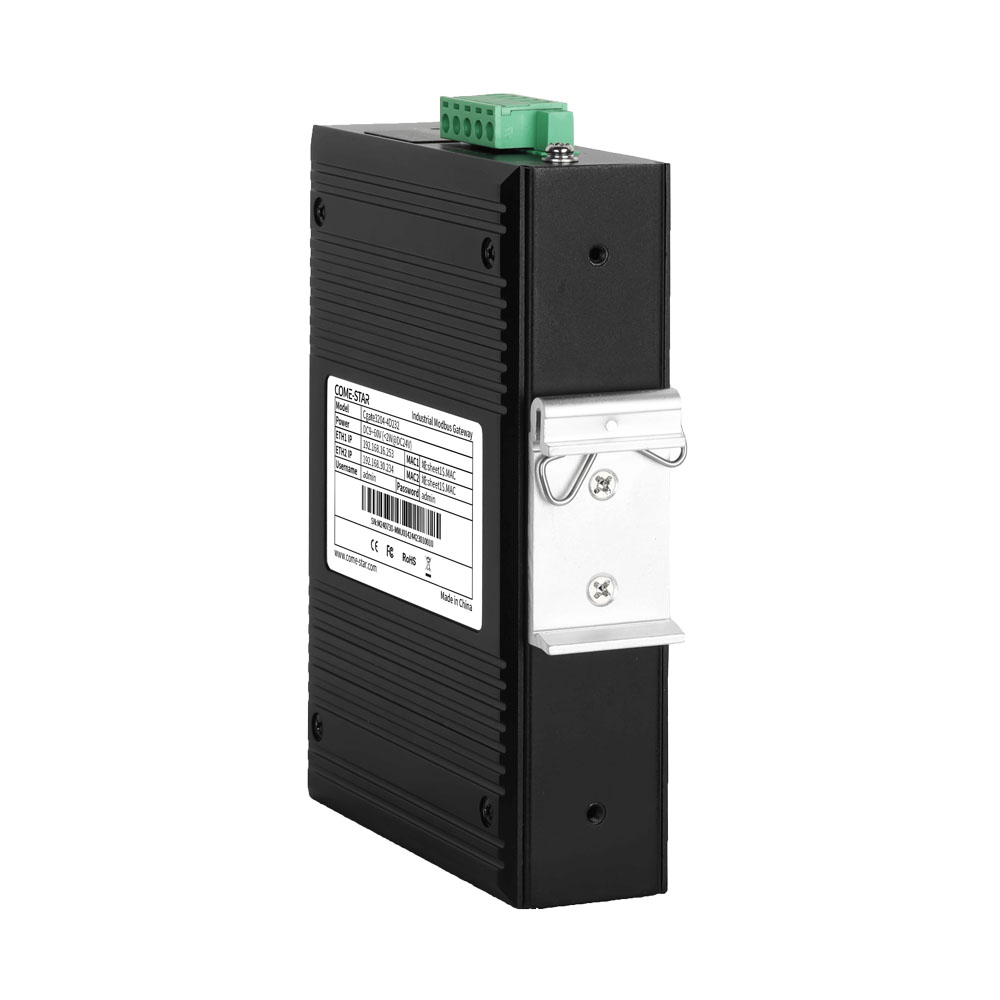

| Instalacje | Łatwy montaż na szynach DIN 35 mm |
| Kod IP | IP40 |
| Waga | Około 0,45 kg |
| Środowisko pracy | |
| Temperatura pracy | -40℃~+85℃ |
| Temperatura przechowywania | -40℃~+85℃ |
| Wilgotność względna | 5%~95% (bez kondensacji) |
| Standard branżowy | |
| Kompatybilność elektromagnetyczna | IEC 61000-4-2 (ESD): wyładowanie kontaktowe ± 8 kV i wyładowanie powietrzne ± 15 kV
IEC 61000-4-5 (Udar): Zasilanie: tryb współbieżny ± 4 kV, tryb różnicowy ± 2 kV; RS485: tryb współbieżny ± 4kV, tryb różnicowy ± 2kV; Port miedziany: tryb współbieżny ± 6kV, tryb różnicowy ± 2kV IEC 61000-4-4 (EFT): Zasilanie: ± 4kV; port komunikacyjny: ± 2kV |
| Orzecznictwo | CE, FCC, RoHS |
| Wersja | Aktualizacja | Pobierać |
|---|---|---|
| Wersja 1.0 | 2025-03-06 |
PDF
(357,93 KB)
|
| Model standardowy | Port miedziany 100M | RS232 | RS485 | Napięcie wejściowe |
| Brama Cgate3204-4D232 | 2 | 4 | / | Podwójny DC9~60V |
| Brama Cgate3204-4D485 | 2 | / | 4 |
