Brama C3202

2-port RS232/485 do 2-portów miedzianych 100M Ethernet Modbus Port Bramka inteligentna przemysłowa
  • Obsługa 2 portów szeregowych RS232/485 do 2 portów Ethernet z automatycznym wykrywaniem 10/100Base-T(X)
  • Obsługa konwersji między protokołami Modbus RTU/ASCII i Modbus TCP oraz transparentna transmisja Modbus RTU/ASCII przez TCP
  • Obsługa wstępnego odczytu Modbus Slave, pojedynczy port automatycznie uczy się do 256 instrukcji RTU lub 128 instrukcji ASCII i wstępnie odczytuje dane w celu uzyskania szybkiej reakcji
  • Obsługa podwójnego redundantnego wejścia zasilania DC9V~60V, brak polaryzacji
  • Obudowa ze stopu aluminium o wysokiej wytrzymałości, stopień ochrony IP40
  • Praca w trudnych warunkach przemysłowych w temperaturach od -40℃ do +85℃

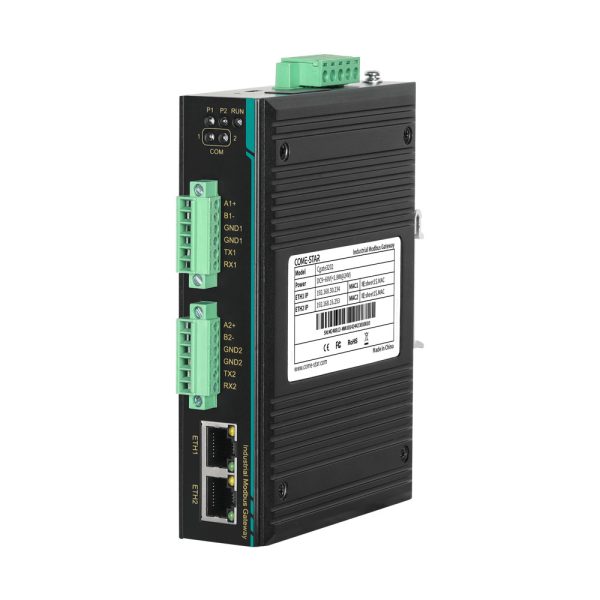

Cgate3202 is a dual network port DIN-rail industrial Modbus gateway with 2 serial ports. It supports serial port conversion to UDP, TCP, Modbus, HTTPD, WebSocket, MQTT and other protocols, and can realize conversion between Modbus RTU/ASCII and Modbus TCP protocols. This product provides 2 x 100M copper ports and 2 RS232/485 serial ports, support dual DC 9~60V redundant power input, the power supply connection has no polarity, and adopts standard DIN rail installation method to meet the needs of various network sites.

The product support WEB configuration of various network management functions, such as serial port/network working mode, serial port forwarding, network card mode, DNS, access control, IP/MAC filtering, log management, email alarms, SNMP alarms, system management, serial port restart, system management, etc. It supports Modbus RTU Master/Slave, Modbus ASCII Master/Slave, UDP, TCP Client/Server, UDP Multicast, RealCOM_MCP/CCP/MW, Pair Connection Master/Slave, HTTPD Client, WebSocket Client, MQTT and other conversion modes to achieve serial port to Ethernet or Modbus TCP protocol. The product supports Sne-click restart or factory reset. The industrial gateway adopts industrial-grade components and high-strength aluminum alloy casing, which is sturdy and durable with low power consumption, wide temperature and wide voltage design. It is equipped with fan-less casing for heat dissipation and supports -40℃~ +85℃ operating temperature, passed strict safety regulations and EMC tests to meet the application needs of harsh industrial environments. Cgate3202 can be widely used in industrial automation, integrated energy, smart cities, smart transportation, smart mines, smart factories and other fields.

Cechy produktu

  • Wysoka wydajność przetwarzania procesora, rdzeń Cortex-A7, częstotliwość taktowania do 800 MHz
  • Dual network ports can be configured as two independent network segments or cascade ports
  • Serial port Support 300bps-460800bps baud rate optional
  • Support UDP and UDP Multicast mode. Point-to-point, point-to-multipoint or multipoint-to-multipoint communication can be achieved through UDP protocol, which is fast and efficient
  • Support TCP Client/Server mode, establishing session connections through TCP protocol. TCP Client supports up to 16 session connections, TCP Server. Support up to 32 session connections, and support RFC2217 instructions to dynamically modify communication parameters such as serial port baud rate
  • Obsługa trybu Master/Slave w trybie połączenia parowego, urządzenia można używać parami, łatwe w obsłudze
  • Obsługa trybu Modbus RTU/ASCII Master/Slave w celu realizacji konwersji protokołu Modbus TCP i Modbus RTU/ASCII
  • Support RealCOM_MCP/CCP/MW mode, maps the network to local COM, and seamlessly connects
  • Obsługuje tryb klienta HTTPD i umożliwia wykonywanie operacji GET lub POST z serwerem HTTPD
  • Support WebSocket Client mode, enabling two communication with the WebSocket server
  • Obsługa wielu mechanizmów podpakietowania, konwersja danych portu szeregowego na pakiety danych Ethernet zgodnie z długością lub czasem danych, w celu spełnienia bieżących potrzeb różnych sieci.
  • Obsługuje nagłówek ramki i tryb ogona. Port szeregowy może filtrować ramki danych na podstawie bajtu początkowego i bajtu końcowego ramki.
  • Pakiety wsparcia rejestracji i heartbeat umożliwiające weryfikację połączenia i wykrywanie jego statusu
  • Obsługa wirtualnego identyfikatora Modbus, mapowanie rzeczywistego identyfikatora urządzenia podrzędnego Modbus na wirtualny identyfikator w celu komunikacji danych, aby uniknąć duplikacji identyfikatorów urządzeń podrzędnych
  • Obsługa algorytmów szyfrowania danych DES/3DES/AES/RC2/RC4/RC5/BlowFish i innych w celu zapewnienia bezpieczeństwa danych
  • Support SSL (TLS1.0/1.1/1.2) connection encryption, one-way/two certificate verification, ensuring connection security
  • Obsługa funkcji JSON, która umożliwia konwersję zebranych danych z urządzeń podrzędnych Modbus do formatu JSON i przesłanie ich do serwera
  • Obsługa kontroli dostępu HTTP/HTTPS/SSH/TELNET i filtrowania adresów IP/MAC
  • Support event alarms such as device restart, login events, configuration changes, password changes, etc, and Support email and SNMP alarm methods
  • Obsługa parametrów komunikacji portu szeregowego, trybu pracy, statystyk wysłanych i odebranych ramek
  • Obsługa lokalnego przechowywania dziennika, przechowywania w sieci i wyjścia dziennika portu szeregowego
  • Obsługa ponownego uruchomienia portu szeregowego/urządzenia, przywracanie ustawień fabrycznych, aktualizacja urządzenia i klient NTP
Oprogramowanie
Protokół sieciowy IP, TCP, UDP, DNS, ARP, pułapka SNMP, SSH, ICMP, HTTP, HTTPS, klient DHCP, RFC2217, NTP, SMTP, TELENT
IP Acquisition Method Statyczny adres IP/DHCP
Serwer DNS Wsparcie
Konfiguracja Konfiguracja strony internetowej/Konsola Port prosta konfiguracja parametrów sieciowych
Transmisja transparentna UDP/ UDP Multicast/ Klient TCP/ Serwer TCP/ RealCOM/ Połączenie parowe
Modbus Modbus RTU/ASCII do Modbus TCP
Serial Port Package The time and length can be set; the maximum packaging length is 1460 bytes
Szyfrowanie danych DES/3DES/AES/RC2/RC4/RC5/Dmuchawiec
Szyfrowanie SSL TLS1.0/TLS1.1/TLS1.2
Połączenie z serwerem TCP Single serial port Support up to 32 TCP Client connections
Połączenie klienta TCP A single serial port Support up to 16 TCP Server connections
Pamięć podręczna sieciowa Send: 16Kbyte; receive: 16Kbyte
Pamięć podręczna szeregowa Send: 16Kbyte; receive: 16Kbyte
Pakiet Heartbeat Support TCP Keep-alive mechanism and customize heartbeat packet content
Pakiet rejestracyjny Customized registration package content
RFC2217 wsparcie
Serial Port Forwarding Users can select data forwarding rules between the current serial port and other serial ports.
Mapowanie adresów Modbus This function only takes effect in Modbus RTU Slave and Modbus ASCII Slave modes, and is mutually exclusive with Modbus slave pre-reading and Modbus slave address mapping functions.
Klient HTTPD Wsparcie
Klient WebSocket Wsparcie
MQTT Wsparcie
JSON Support JSON function in HTTPD Client, WebSocket Client, and MQTT modes
RealCOM Support MW, Moxa, Kanghai and other working modes
Average Transmission Delay <10ms
Software Supporting Network management configuration tools, virtual serial port software
Interfejs
100M Ethernet 2 × 10/100Base-T(X) adaptive RJ45 ports, supporting full/half duplex, auto MDI/MDI-X, and 1.5kV electromagnetic isolation protection

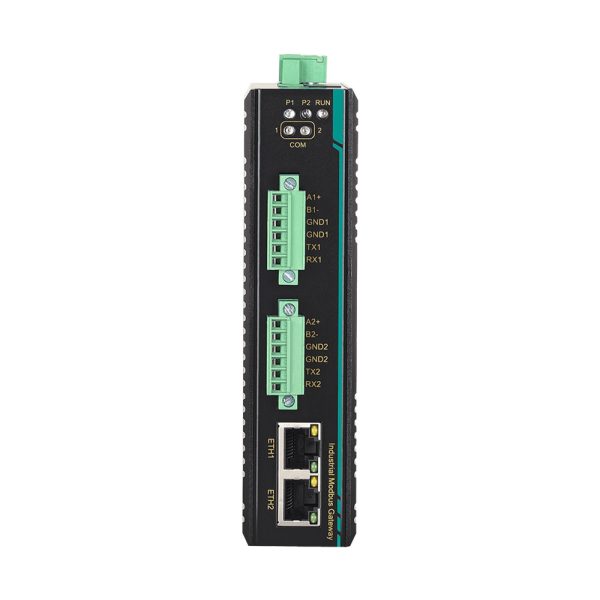

Port szeregowy Serial port type: 2 * RS232/485

Connection method: 3.81mm pitch 6 PIN terminal block

Szybkość transmisji: 300bps-460800bps

Bity danych: 7bit, 8bit

Bit stopu: 1bit, 2bit

Cyfra kontrolna: Brak, Nieparzysta, Parzysta

Serial port isolation: 2kVAC/3kVDC isolation protection

KONSOLA 1 CONSOLE port, compliant with USB2.0 specification, using Micro-B USB2.0 socket
Przycisk Support one-click restart and factory settings restoration
Dioda LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik SPEED/LINK interfejsu Ethernet, wskaźnik portu szeregowego
Zasilacz

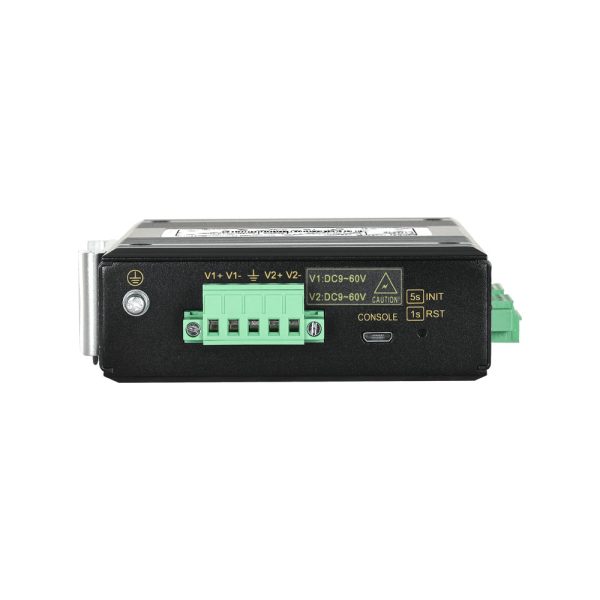

Moc wejściowa DC 9V~60V, dual power supply redundancy
Pobór mocy <1.8W@DC24V (full load)
Połączenie 5.08mm pitch 5 PIN terminal block
Ochrona Brak polaryzacji
Charakterystyka fizyczna
Wymiar 140 × 35 × 100 (mm) (DIN rail mounting clip excluded)
Instalacja DIN rail Installation
Kod IP IP40
Waga Około 0,45 kg
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-2 (ESD): Level 3 (contact discharge ±8kV, air discharge ±8kV)

IEC 61000-4-5 (Surge): Level 4 (Power supply, serial port: common mode ±4kV, differential mode ±2kV;

Port sieciowy: tryb wspólny ±6kV, tryb różnicowy ±2kV)

IEC 61000-4-4 (EFT): Poziom 4 (zasilanie: ±4 kV; port sieciowy, port szeregowy: ±2 kV)

Orzecznictwo CE, FC, RoHS
Model standardowy Port miedziany 100M RS232/485 Napięcie wejściowe
Brama C3202 2 2 Podwójny DC 9V~60V
