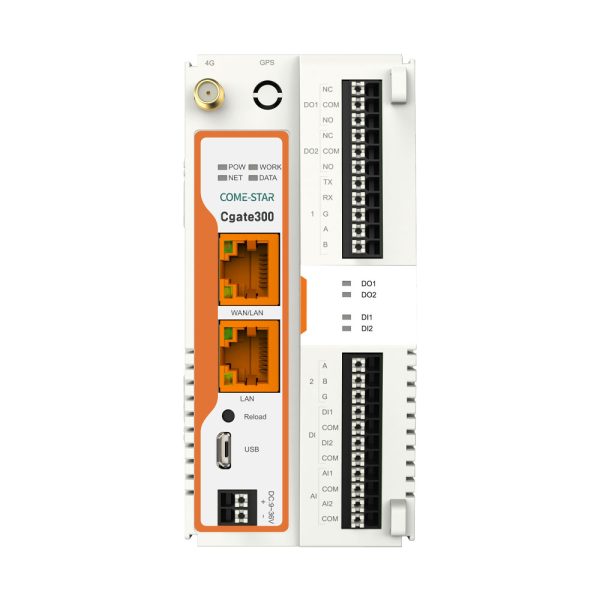

Brama CGate300

Modułowa brama IoT Edge
  • Zintegrowany z portem 1xWAN/LAN i 1xLAN Ethernet, ochroną VPN i zaporą sieciową w celu zapewnienia bezpiecznej transmisji danych
  • Zintegrowany z 2 portami szeregowymi: 1xRS232/485, 1xRS485, co umożliwia przekształcenie tradycyjnych urządzeń szeregowych w urządzenia IoT
  • Posiada interfejs IO: 2xDI, 2xDO, 2xAI, elastyczny rozszerzalny moduł IO jest obsługiwany
  • Funkcja GPS jest obsługiwana
  • Bogate protokoły VPN: obsługiwane są PPTP, L2TP, OpenVPN
  • Obsługa głównych protokołów przemysłowych, w tym Modbus TCP/RTU, protokoły PLC, OPC UA, BACNET, DLT645
  • Obsługa 2 kanałów gniazd, każdy kanał obsługuje protokoły TCP(SS)/UDP, MQTT(S)

CGate300 is a high-performance and scalable edge IOT gateway. This device integrates edge collection, data calculation, data reading and writing, active reporting, linkage control, IO collection and control and other functions. The collection protocol includes standard Modbus protocol and a variety of common PLC protocols, as well as industry-specific protocols. At the same time, the product also has routing and VPN as well as graphical programming functions to ensure data transmission security. Using graphical programming, users can develop independently to achieve the required functions.

CGate300 is embedded in Linux kernel, with a main frequency of up to 1.2Ghz. It can access the Internet via Ethernet port, ADSL and LTE cat4 cellular network to achieve easy network deployment.

It is widely used in various industrial intelligent solutions such as industrial robot, smart factories, smart agriculture, smart water management system etc.

Cechy produktu

  • Dual-core professor with ultra-high performance, the main frequency is up to 1.2Ghz, providing high-performance processing resources for edge computing
  • Support Node-RED graphical programming to facilitate user development
  • LTE 4G and Ethernet network serve as backups for each other to ensure stable network transmission without downtime
  • Zintegrowany z portem 1xWAN/LAN i 1xLAN Ethernet, ochroną VPN i zaporą sieciową w celu zapewnienia bezpiecznej transmisji danych
  • Zintegrowany z 2 portami szeregowymi: 1xRS232/485, 1xRS485, co umożliwia przekształcenie tradycyjnych urządzeń szeregowych w urządzenia IoT
  • Posiada interfejs IO: 2xDI, 2xDO, 2xAI, elastyczny rozszerzalny moduł IO jest obsługiwany
  • Funkcja GPS jest obsługiwana
  • Bogate protokoły VPN: obsługiwane są PPTP, L2TP, OpenVPN
  • Routing and firewall are supported
  • Remote management: cloud and DM platform management,
  • Data cache is up to 2G to ensure the data can be save when the network is now stable
  • Powerful edge gateway function: support edge collection, edge computing, group reporting, and support real-time collection of up to 2000 edge computing points and 500 virtual points
  • Obsługa głównych protokołów przemysłowych, w tym Modbus TCP/RTU, protokoły PLC, OPC UA, BACNET, DLT645
  • Obsługa 2 kanałów gniazd, każdy kanał obsługuje protokoły TCP(SS)/UDP, MQTT(S)
  • Cloud support: MQTT via AWS IOT, Alibaba Cloud





Zasilacz
Wejście zasilania Prąd stały 9~36 V
Working current Average: 194.6mA @12V

MAX: 240mA @12V

Port szeregowy
NIE. Serial port 1: RS232/485

Serial port 2: RS485

Band rate 600~230400bps, user-defined baud rate is supported
Bity danych 7, 8
Bity stopu 1, 2
Parytet Brak, Parzysty, Nieparzysty
IO Interface
DI 2*DI, 0 – 2 V detected as logic low, 9 – 36V detected as logic high
DO 2*Relays,

Obciążenie styków DC @R(przy obciążeniu rezystancyjnym)10A / 28V DC

AC contacts rating @R(at resistive load)10A / 277V AC, NO AC contacts rating @R(at resistive load)5A /250V AC, NC

Sztuczna inteligencja 2 x wejście analogowe 4-20mA
Fizyczny
Wymiar 79.6x 58 x110 (mm)
Mieszkania ABS housing, IP30 protection
Instalacja Din rail mounting, wall mounting
Waga <300g
Kompatybilność elektromagnetyczna
ESD IEC61000-4-2, Level 3, class B, contact 6KV, air 8KV
Wzrost IEC61000-4-5,poziom 3,klasa B
EFT IEC61000-4-4, Level 3, class B
Wskaźnik
Jeńcy wojenni WŁ.: Brama jest włączona

WYŁ.: Brama nie jest włączona

PRACA Gdy urządzenie działa prawidłowo, miga z częstotliwością 1 s.
INTERNET Blinking when the wan connects to internet OFF when there is no network
DANE Miga, gdy port szeregowy przesyła dane
DO status Światło włączone, wyjście kanału jest aktywowane
DI status Światło włączone, kanał aktywowany przez sygnał wejściowy
Sieć
Komórkowy LTE Cat4, Global Frequency
Sieć Ethernetowa 1*WAN/LAN + 1*LAN

10/100 Mbps, compliance IEEE 802.3, IEEE 802.3u standards, support auto MDI/MDIX

Komórkowy
Częstotliwość TDD-LTE: B34/38/39/40/41

FDD-LTE: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28/66

WCDMA: B1/2/4/5/6/8/19

GSM/EDGE:B2/3/5/8

Karta SIM 1*Micro SIM
Antena 1*SMA-Female
Oprogramowanie
Protokóły sieciowe ICMP, IPv4, IP, ARP, TCP, UDP, DHCP, DNS, HTTP, MQTT, SNMP
Acquisition Protocols Mainstream PLC protocols, DLT645, Modbus TCP/RTU
Reporting Protocols Modbus RTU/TCP, OPC UA, Json,BACNET, *IEC104
Metoda konfiguracji Built-in webpage
Brama Modbus Konwersja protokołu Modbus RTU/TCP
Data Cache 2G
Linkage Control Data collection points, DI, and AI can be used as trigger and executed by DO
IP Routing Trasowanie statyczne
Zapora sieciowa Wsparcie
NTP Wsparcie
Sieć VPN PPTP, L2TP, OpenVPN
SNMP Wsparcie
Extended Modular Wsparcie
Model standardowy Sieć Ethernetowa Komórkowy Area Band
CGate300-GL LTE Cat4 Światowy LTE TDD: Band 34/38/39/40/41

LTE FDD: Pasmo 1/3/5/8

GSM: 900/1800MHz

CGate300-ETH / Światowy /
