Cgate100-ET

Zdalna brama brzegowa portu szeregowego RS232/485
  • Obsługa sondowania wielu hostów i konwersji protokołu Modbus.
  • Obsługa konfiguracji punktów danych podrzędnych.
  • Obsługuje protokół różnych serwerów i można go używać bez skomplikowanych zmian.
  • Obsługa TVP/UDP/HTTP/MQTT/Heartbeat/pakietów rejestracyjnych/SSL

The Cgate100-ET is a versatile edge computing gateway tailored for IoT, smart manufacturing, and industrial automation. Equipped with a high-performance 32-bit Arm Cortex-M7 CPU running at up to 400MHz, it ensures fast and reliable data processing for demanding industrial environments.

This gateway offers comprehensive connectivity with RS232, RS485, Ethernet, and cellular interfaces, supporting a wide range of network protocols such as TCP, UDP, HTTP, MQTT, and SSL/TLS encryption for secure communication.

Designed to handle harsh industrial conditions, the Cgate100-ET operates reliably in temperatures from -25℃ to 75℃. It features flexible serial data framing, multiple operation modes including TCP/UDP server/client and WebSocket, and supports Modbus Ethernet-to-serial (Modbus TCP/RTU) for seamless integration of serial Modbus devices.

Additional highlights include:

  • Remote serial access over the internet with virtual COM support for Windows

  • Easy configuration through Windows tools and web browser with remote firmware upgrades

  • Built-in Modbus RTU master, MQTT gateway, and SNMP V1/V2c support

  • Onboard I/O: 2 analog inputs (4–20mA), 2 digital inputs, 2 digital outputs with linkage control, expandable via I/O modules

  • Dual serial ports (1 RS232/485, 1 RS485)

  • Cloud platform compatibility including AWS IoT, Microsoft Azure, ThingsBoard, Alibaba Cloud, EMQX, Tuya, and Cumulocity IoT

The Cgate100-ET is your reliable partner for secure, scalable edge computing and industrial IoT connectivity.

Zasilacz
Napięcie wejściowe 9V – 36 VDC, zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie przeciwprzepięciowe
Pobór mocy Bezczynność: < 2,4 W, maks.: < 4,8 W
Port szeregowy
NIE. 2 porty szeregowe RS485, pierwszy może być również portem RS232
Złącze bloku zaciskowego RS232: TX, RX
Złącze bloku zaciskowego RS485: A, B
Baud Rates 600~230400 bps
Bity danych 7,8
Bity stopu 1,2
Parytet Brak, Parzysty, Nieparzysty, Znak, Spacja
Przepływ None, XON/XOFF
Interfejs fizyczny
DI 2 x cyfrowe wejście nieizolowane (0 V – 2 V wykrywane jako niski stan logiczny, 9 V – 36 V wykrywane jako wysoki stan logiczny)
DO 2 x przekaźniki
DC contacts rating @R (at resistive load)10A / 28V DC
AC contacts rating @R (at resistive load)10A / 277V AC, NO
AC contacts rating @R (at resistive load)5A /250V AC, NC
Sztuczna inteligencja 2 x wejście analogowe 4-20mA

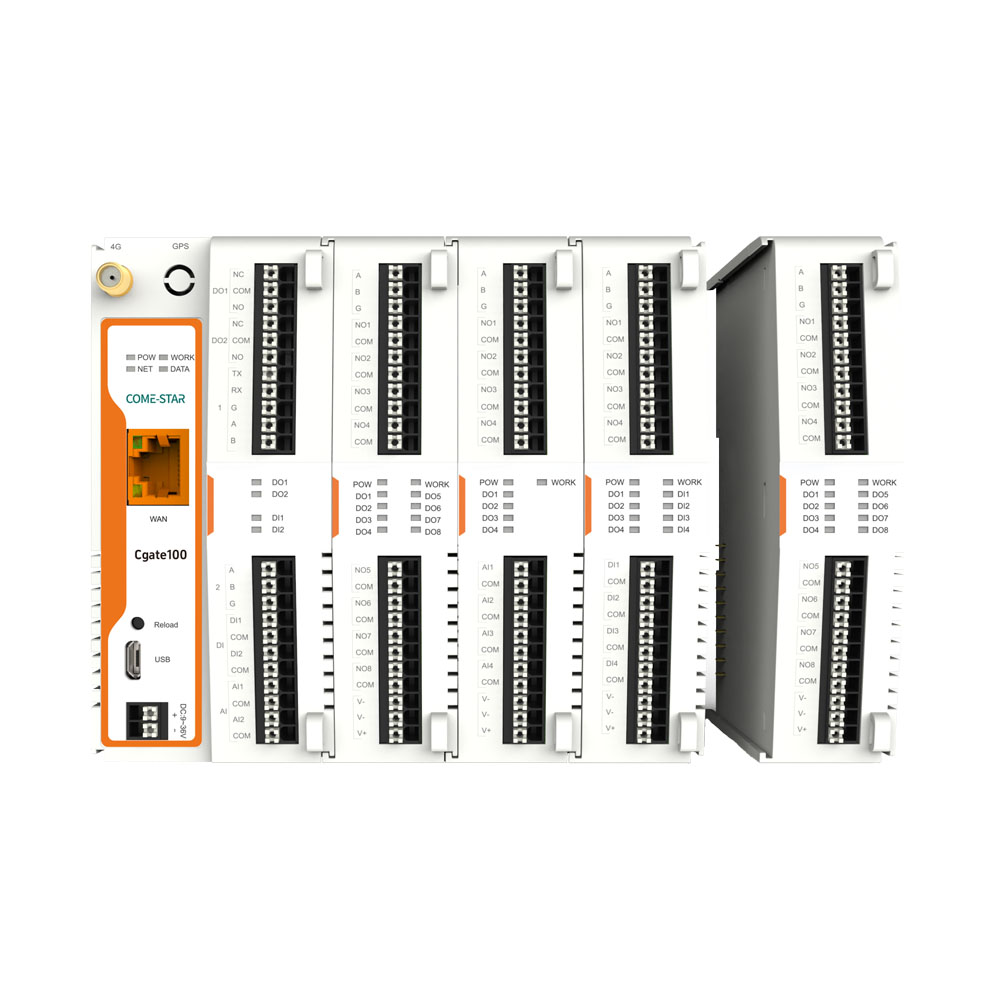

Extendable I/O Modules CX-DI04DO04: 4 x wejście cyfrowe, 4 x wyjście cyfrowe
CX-AI04DO04: 4 x wejście analogowe (4-20 mA), 4 x wyjście cyfrowe
CX-DO08: 8 x wyjście cyfrowe
Specyfikacja fizyczna
Wymiary

(W x H x D)

79,6 mm * 58 mm * 110 mm
Opcje montażu Szyna DIN, montaż na ścianie
Ochrona sprzętu
ESD IEC61000-4-2, Level 3, class B, contact 6KV, air 8KV
Wzrost IEC61000-4-5, Level 3, class B
EFT IEC61000-4-4, Level 3, class B
Diody LED stanu
Moc WŁ.: Brama jest włączona
WYŁ.: Brama nie jest włączona
Praca Gdy urządzenie działa prawidłowo, miga z częstotliwością 1 s.
INTERNET Miga, gdy sieć WAN łączy się z internetem
WYŁĄCZONE, gdy nie ma pracy
DANE Miga, gdy port szeregowy przesyła dane
DO Światło włączone, wyjście kanału jest aktywowane
DI Światło włączone, kanał aktywowany przez sygnał wejściowy
Sieć
Komórkowy LTE FDD: B1/3/5/7/8/20/28
LTE TDD: B38/40/41
WCDMA: B1/5/8
GSM/GPRS/EDGE: 850/900/1800
Sieć Ethernetowa 1 x port WAN 10/100 Mbps, zgodność ze standardami IEEE 802.3, IEEE 802.3u, obsługuje automatyczne MDI/MDIX
Oprogramowanie
Protokóły sieciowe ICMP, IPv4, IPv4, ARP, ICMP, TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP, SSL v3
IP DHCP/Statyczny adres IP
Gniazdo sieciowe Utrzymany
MQTT Obsługiwany standardowy protokół MQTT, 16 tematów subskrypcji i 16 tematów publikacji
Linkage Control Obsługiwane. Punkty zbierania danych, DI i AI mogą być używane jako wyzwalacze i wykonywane przez DO
PLATFORMY IOT Chmura Alibaba, AWS IoT, Microsoft Azure, ThingsBoard
Konfigurowanie użytkownika Windows Utility, web console (HTTP)
Środowisko operacyjne
Temperatura pracy -40 °C do 75 °C
Wilgotność robocza 10% do 90% bez kondensacji
Stopień ochrony przed wnikaniem IP30
Główny moduł MODBUS RTU
Supported Functions 01, 02, 03, 04
Supported Data Formats 8 bit: INT, UINT; 16 bit: INT, UINT (MSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB);64bit: float
Supported Data Points 128
ZATWIERDZENIA
Orzecznictwo CE; RoHS; FCC
Model produktu Sieć Ethernetowa Sieć 4G Punkt Obsługiwane regiony​ Obsługiwane pasma częstotliwości
Brama C100 LTE Cat1
+Ethernet
300 Chiny, niektóre części Azji Południowo-Wschodniej LTE TDD: Pasmo 38/39/40/41
LTE FDD: Pasmo 1/3/5/8
GSM: Pasmo 3/8
GSM:900/1800MHz
Cgate100-ET / 300 Światowy /
Cgate100-EAU LTE Cat4 300 Europa, Bliski Wschód, Afryka, Azja Południowo-Wschodnia, Australia LTE FDD: B1/3/5/7/8/20/28
LTE TDD: B38/40/41
WCDMA: B1/5/8
GSM/GPRS/EDGE: 850/900/1800MHz
