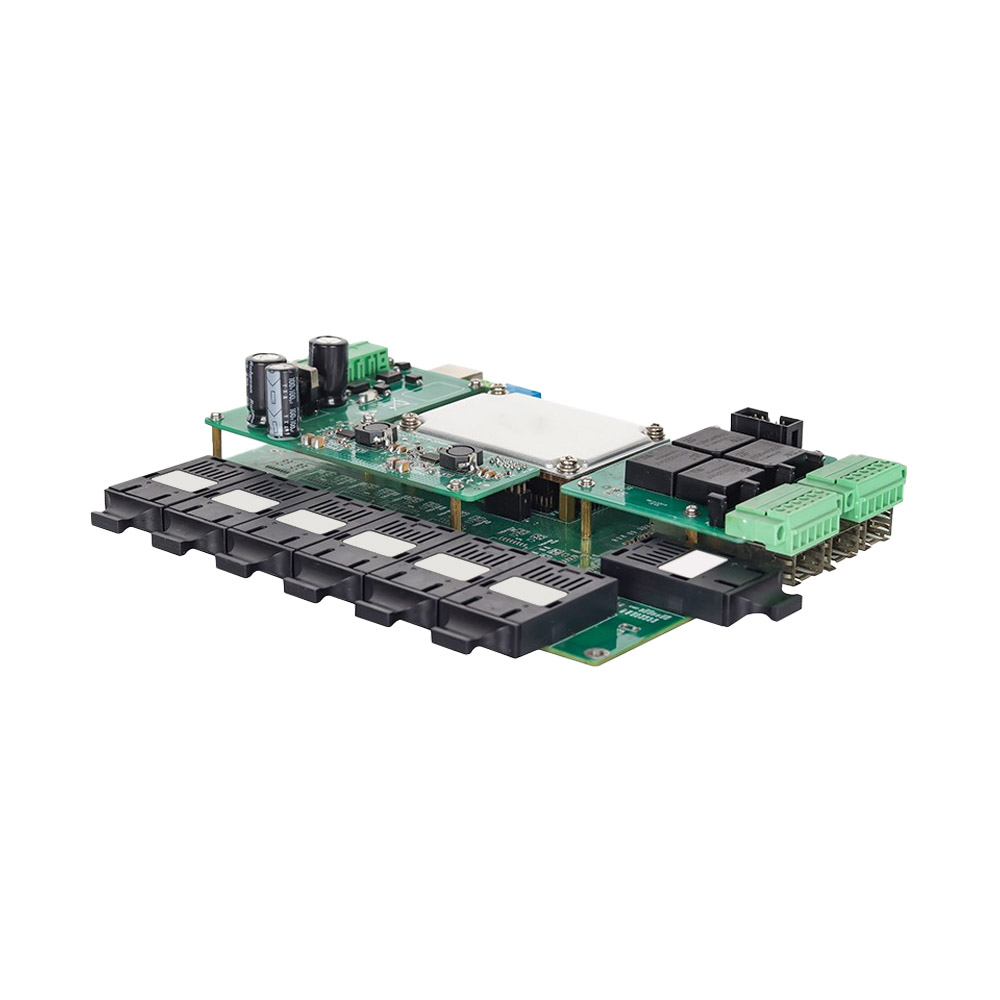

CES7110-3GF-6/7F-2D485-2CAN

10-portowy przemysłowy przełącznik Modbus Ethernet warstwy 2 zarządzany z 4 portami RS485/CAN
  • 3 porty SFP Gigabit, 7 portów światłowodowych 100 Mb/s lub kombinacja 6 portów światłowodowych 100 Mb/s i 1 portów miedzianych 100 Mb/s, plus 2 interfejsy RS485 i 2 interfejsy CAN
  • Obsługa protokołów redundancji MW-Ring, ERPS i STP/RSTP zapewniających nieprzerwaną łączność
  • Konwertuj protokoły UDP, TCP, Modbus, HTTPD, WebSocket i inne z obsługą wirtualnego portu szeregowego
  • Włącz dwukierunkową transparentną transmisję pomiędzy magistralą CAN i Ethernetem (UDP/TCP)
  • Wejście DC 5–32 V z zabezpieczeniem przed odwrotną polaryzacją i podwójną redundancją zasilania
  • Zakres temperatur pracy od -40°C do +85°C

CES7110-3GF-6/7F-2D485-2CAN to solidny 10-portowy przełącznik Ethernet warstwy 2 Gigabit Managed Industrial, zaprojektowany do zastosowań w sieciach przemysłowych o znaczeniu krytycznym. Zbudowany zgodnie ze standardami bezpieczeństwa wewnętrznego, ten wszechstronny przełącznik integruje szeregowe i sieciowe urządzenia CAN, dzięki czemu idealnie nadaje się do szerokiej gamy środowisk przemysłowych, w tym górnictwa, automatyki i transportu.

  • Ochrona sieci:
    Ograniczanie przepustowości dla wiadomości rozgłoszeniowych, nieznanych wiadomości multicast i unicast; wykrywanie burz w celu zapobiegania burzom rozgłoszeniowym.
  • Rozszerzona sieć urządzeń:
    Sieciowanie urządzeń końcowych portu szeregowego i CAN w celu zapewnienia transmisji na duże odległości i scentralizowanego zarządzania.
  • Konwersja Modbus:
    Konwertuje między Modbus RTU/ASCII i Modbus TCP, obsługując transmisje Modbus przez TCP.
  • Przetwarzanie danych w czasie rzeczywistym:
    Obsługuje różne mechanizmy pakietowania w celu konwersji danych szeregowych/CAN na pakiety Ethernet, zapewniając wydajność sieci w czasie rzeczywistym.
  • Mapowanie identyfikatorów Modbus:
    Mapuje identyfikatory urządzeń podrzędnych Modbus na identyfikatory wirtualne, aby uniknąć duplikacji i usprawnić komunikację danych.
  • Jakość usług (QoS):
    Nadaje priorytet głosowi, obrazowi i krytycznym danym, aby uniknąć przeciążenia sieci.
  • Obsługa sieci VLAN:
    Obsługuje sieć VLAN 802.1Q z interfejsami dostępowymi, magistralnymi i hybrydowymi w celu zabezpieczenia wielu domen rozgłoszeniowych.
  • Efektywne zarządzanie multicastem:
    Obsługuje nasłuchiwanie IGMP i statyczne tabele multicast, co pozwala ograniczyć ilość danych transmitowanych multicastem i oszczędzać zasoby sieciowe.
  • Odkrywanie warstwy łącza (LLDP):
    Uzyskuje informacje o sąsiednich urządzeniach, monitoruje stany łączy i upraszcza zarządzanie topologią.
  • Ochrona wielopierścieniowa Ethernet:
    Technologia ERPS zapewnia sieć wielopierścieniową, szybką konwergencję i zwiększoną stabilność sieci.
  • Szybka redundancja pierścienia:
    MW-Ring o czasie reakcji poniżej 20 ms zapewnia szybkie odzyskiwanie danych i niezawodną komunikację.
  • Protokół drzewa rozpinającego (RSTP):
    Eliminuje pętle sieciowe i poprawia niezawodność sieci.
  • Agregacja łączy:
    Obsługuje zarówno statyczną, jak i dynamiczną agregację łączy, co zwiększa przepustowość i niezawodność łącza.
  • Zarządzanie użytkownikami:
    Zapewnia hierarchiczne uprawnienia użytkowników, z rolami obserwatora i administratora.
  • Bezpieczna kontrola dostępu:
    Obsługuje dostęp WEB, TELNET, SSH, uwierzytelnianie portu 802.1X i zdalne uwierzytelnianie logowania RADIUS.
  • Powiązanie adresu MAC:
    Zabezpiecza sieć poprzez przypisanie statycznych adresów MAC jednokierunkowego/wielokrotnego przekazu do określonych interfejsów.
  • Centralne zarządzanie siecią:
    Obsługuje protokoły SNMPv1/v2c/v3, TRAP i MIB, umożliwiając scentralizowane zarządzanie za pomocą systemów monitorowania sieci.
  • Monitorowanie portu:
    Zapewnia statystyki portów i funkcję tworzenia kopii lustrzanych w celu monitorowania ruchu i wykrywania błędów.
  • Zapobieganie pętlom:
    Obsługuje wykrywanie pętli zwrotnych, zapobiegając powstawaniu pętli i burz sieciowych.
  • Kompleksowe rejestrowanie systemu:
    Obsługuje dzienniki systemowe dla różnych zdarzeń, zdalne monitorowanie dzienników i alerty e-mail umożliwiające proaktywne zarządzanie.

Idealne dla branż wymagających wysokiej niezawodności i bezpieczeństwa, w tym automatyki przemysłowej, zintegrowanego sektora energetycznego, inteligentnego transportu, inteligentnych miast i inteligentnego górnictwa.

 Oprogramowanie
Przełączanie Obsługa konfiguracji portów, np. szybkości, trybu dupleksu, kontroli przepływu itp.

Obsługa sieci VLAN opartych na portach i sieci VLAN 802.1Q

Obsługa limitu szybkości wejścia/wyjścia portu, wykrywanie burz, agregacja portów, obsługa protokołu LACP, tabela adresów MAC, statystyki odebranych/wysłanych ramek/całkowitego przepływu

Port szeregowy Obsługa UDP, UDP Multicast, klienta TCP, serwera TCP, Modbus RTU Master, Modbus RTU Slave, Modbus ASCII Master, Modbus ASCII Slave, RealCOM_MCP, RealCOM_CCP, RealCOM_MW, Pair Connection Master, Pair Connection Slave, klienta Httpd, klienta WebSocket i innych trybów pracy sieci

Obsługa pakowania danych na podstawie długości i interwału oraz informacji o połączeniu sieciowym

Obsługa mapowania adresów podrzędnych Modbus, wstępnego odczytu Modbus, Modbus przez TCP

Obsługa pakietu Heartbeat, pakietu rejestracyjnego, trybu ramki nagłówkowej i ramki końcowej, funkcja RFC2217

MOŻESZ (opcjonalnie) Obsługa UDP, klienta TCP, serwera TCP, multicastu UDP i innych trybów pracy sieciowej

Obsługa pakowania danych przy użyciu ramek, interwału, filtrowania identyfikatorów CAN i informacji o połączeniu sieciowym

Nadmierność Wsparcie ERPS

Obsługa technologii sieci pierścieniowej MW-Ring/MW-RingV2

Obsługa protokołu RSTP i zgodność z protokołem STP

Multicast Wsparcie dla podsłuchu IGMP

Obsługa statycznego wiązania adresów MAC multicast

Zarządzanie bezpieczeństwem Obsługa kontroli WEB, TELNET i SSH

Obsługa uwierzytelniania portu 802.1X, lokalnej bazy danych uwierzytelniania i zdalnego serwera RADIUS

Obsługa statycznej blokady portu MAC

Dzienniki e-maili wsparcia

Obsługa wykrywania pętli zwrotnej

Zarządzanie i konserwacja Obsługa QoS, mapowania priorytetów 802.1P/DSCP/portów, kontrola priorytetów bezwzględnych i względnych

Obsługa protokołów SNMP v1/v2c/v3, SNMP v1/v2c /v3 TRAP i LLDP

Obsługa dublowania portów, pingowania

Obsługuje zarządzanie uprawnieniami użytkowników, zarządzanie czasem lokalnym, klienta SNTP i informacje z dziennika

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu, przesyłania/pobierania pliku konfiguracyjnego

Wsparcie ujednoliconego zarządzania oprogramowaniem komputerowym wyższego poziomu

Możliwość przełączania
Typ przetwarzania Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 7,6 G
Rozmiar bufora 1Mbit
Rozmiar tabeli MAC 8 tys.
Interfejs
Port światłowodowy 1G 3 porty SFP 1000Base-X
Port światłowodowy 100M Porty światłowodowe 2/4/6/7*100Base-FX, obsługa złącza SC/FC/ST, tryb pojedynczy/wielomodowy, długość fali, opcjonalna odległość transferu
Port miedziany 100M Porty RJ45 z automatycznym wykrywaniem 7/5/3/1*10/100Base-T(X), obsługa pełnego/półdupleksowego dupleksu, automatyczne połączenie MDI/MDI-X
Port CAN Typ interfejsu: 2 porty CAN

Sygnał interfejsu: CANH, CANL, GND

Szybkość transmisji: 5kbps-1000kbps

Sposób połączenia: 6-pozycyjne blokowane zaciski o rozstawie 3,81 mm

Rezystancja końcowa: wbudowana rezystancja końcowa 120 Ω, można ustawić za pomocą zworki

Napięcie izolacji: 1,5kV

Port szeregowy Typ interfejsu: opcjonalnie 2/4*port RS485

Sygnał interfejsu: A, B, GND

Prędkość transmisji: 300bps-460800bps

Bit danych: 7bit, 8bit

Bit stopu: 1bit, 2bit

bit parzystości: Nie, kontrola nieparzystości, kontrola parzystości

Tryb połączenia: 1/2*6-bitowy blok zacisków przyłączeniowych o rozstawie 3,81 mm z blokadą

Rezystancja końcowa: wbudowana rezystancja końcowa 120 Ω, można ustawić za pomocą zworki

Napięcie izolacji: 1,5kV

KONSOLA 1*Port KONSOLI, port sygnału RS232 RJ45, do debugowania sprzętu
Przycisk Przycisk ponownego uruchomienia i przywrócenia ustawień fabrycznych
Diody LED stanu Wskaźnik zasilania, wskaźnik działania, wskaźnik portu światłowodowego, wskaźnik portu miedzianego, wskaźnik portu szeregowego, wskaźnik CAN, wskaźnik działania oprogramowania górnego komputera, obsługa zewnętrznego wskaźnika
Zasilacz
Moc wejściowa Pojedynczy DC9~24V (2F i poniżej)

Podwójne wejście zasilania redundantnego DC9~24V

Pojedynczy DC5~32V (6F, 7F)

Pobór mocy <9W@DC24V
Połączenie 2-stykowe złącze o rozstawie 5,08 mm z zaciskami blokującymi (2F i poniżej)

5-stykowe złącze o rozstawie 5,08 mm z zaciskiem blokującym (4F)

Zaciski kablowe 2-stykowe o rozstawie 5,08 mm (6F, 7F)

Ochrona Ochrona przed odwrotną polaryzacją
Charakterystyka fizyczna
Wymiary 180*135*26,2 mm (bez interfejsu) (2F i poniżej)

185*140*26,2 mm (bez interfejsu) (4F, 6F, 7F)

Instalacje Instalacja wbudowana
Waga Około 0,33 kg
Środowisko pracy
Temperatura pracy -40℃~+85℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-5 (przepięcia): Poziom 2

IEC 61000-4-4(EFT): Poziom 3

Model standardowy Port światłowodowy 1G Port światłowodowy 100M Port miedziany 10/100M RS485 MÓC Napięcie wejściowe
CES7110-3GF-2D485-2CAN 3 / 7 2 2 Pojedynczy DC9~24V
CES7110-3GF-4D485 3 / 7 4 /
CES7110-3GF-4D485-2CAN 3 / 7 4 2
CES7110-3GF-2F(M/S)-2D485-2CAN 3 2 5 2 2
CES7110-3GF-2F(M/S)-4D485 3 2 5 4 /
CES7110-3GF-2F(M/S)-4D485-2CAN 3 2 5 4 2
CES7110-3GF-4F(M/S)-2D485-2CAN 3 4 3 2 2 Podwójny DC9~24V
CES7110-3GF-6F(M/S)-2D485-2CAN 3 6 1 2 2 Pojedynczy DC5~32V
CES7110-3GF-7F(M/S)-2D485-2CAN 3 7 / 2 2
