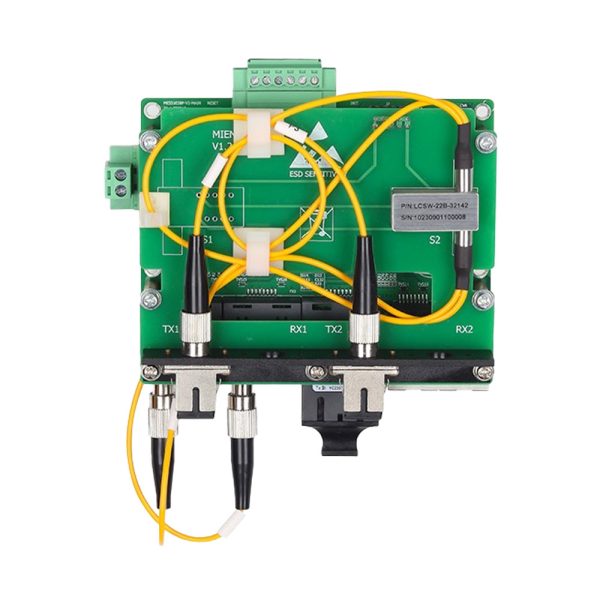

Seria CES5105BP

5-portowy 100M wbudowany przełącznik Ethernet warstwy 2 z pominięciem zarządzanych



  • Obsługa 3 portów światłowodowych 100M, 2 portów miedzianych 100M i 2 portów RS485/CAN
  • Obsługa 1 zestawu funkcji obejścia, a porty optyczne 1 i 2 można podłączyć bezpośrednio po wyłączeniu urządzenia, aby zapewnić normalne działanie sieci.
  • Obsługa redundancji sieci pierścieniowej MW-Ring/STP/RSTP w celu zwiększenia niezawodności sieci.
  • Obsługuje sieć urządzeń końcowych portu szeregowego lub CAN i realizuje dwukierunkową transparentną transmisję pomiędzy portem szeregowym/magistralą CAN a Ethernetem (UDP/TCP).
  • Temperatura pracy -40℃ ~ +75℃

Seria CES5105BP to 5-portowy przełącznik Ethernet warstwy 2 100M Bypass zarządzany wbudowany przemysłowy zaprojektowany i opracowany do zastosowań w górnictwie przemysłowych sieci komunikacyjnych, integrujący szeregowe sieciowanie urządzeń lub sieciowanie urządzeń CAN oraz z funkcją obejścia portu optycznego. Ta seria produktów obsługuje 3x100M porty światłowodowe, 2*x100M porty miedziane, 2xRS485 lub opcje CAN, z których port światłowodowy obsługuje 1 grupę funkcji obejścia, które można podłączyć bezpośrednio po wyłączeniu urządzenia, omijając uszkodzony węzeł, unikając przerwania sieci i zapewniając normalne działanie sieci; Obsługuje 1 wejście zasilania DC6 ~32V, obsługuje zabezpieczenie przed odwrotną polaryzacją i nadprądem oraz przyjmuje wbudowany tryb instalacji, aby sprostać potrzebom różnych magistrali przemysłowych i lokalizacji sieciowych.

CES5105BP series supports web management functions and multiple network protocols, such as MW-Ring, STP/RSTP, VLAN, QoS Quality of Service (Quality of Service), port mirroring, static multicast, bus configuration, storm suppression, port statistics, and online firmware upgrade. It supports UDP, TCP Client, TCP Server, UDP multicast and other network transmission modes, realizes the networking of CAN/serial terminal equipment, and supports serial/CAN port statistics; The system provides user management with different permissions, and supports online restart, upgrade, and factory reset. The hardware adopts fan-less, intrinsically safe type, wide temperature design, small size, selected industrial-grade components, supports -40°C ~ +75°C working temperature, the power supply meets the requirements of intrinsically safe circuit design standards, and passes strict safety regulations and EMC tests to meet the application needs of harsh industrial environments.

Cechy produktu

  • Obsługiwana jest kontrola szybkości wejścia i wyjścia portu
  • Obsługa ograniczania szybkości transmisji rozgłoszeniowej, transmisji wielokrotnej, nieznanej transmisji pojedynczej, tłumienie burz rozgłoszeniowych
  • Obsługa QoS (jakości usług), zapewnienie priorytetu dla głosu, obrazu i ważnych danych w sprzęcie sieciowym w celu rozwiązania problemu ruchu sieciowego
  • Obsługuje sieci VLAN 802.1Q i zapewnia interfejsy dostępowe, magistralne i hybrydowe, co umożliwia łatwe dzielenie wielu domen rozgłoszeniowych i zwiększa bezpieczeństwo sieci.
  • Obsługa statycznego multicastingu, zmniejszająca liczbę danych multicastingowych transmitowanych w sieci i oszczędzająca zasoby sieciowe
  • Obsługa funkcji port mirroring, która umożliwia zbieranie danych o ruchu przychodzącym i wychodzącym z portu lub o wszystkich tych danych w celu wykrywania sieci i zarządzania błędami
  • Szybka redundancja sieci pierścieniowej (MW-Ring) poniżej 20 ms zwiększa niezawodność komunikacji systemowej
  • Protokół drzewa rozpinającego RSTP jest zgodny z protokołem STP, co pozwala wyeliminować pętle sieciowe i poprawić niezawodność sieci
  • Interfejs szeregowy/CAN obsługuje tryb UDP lub UDP multicast i może realizować komunikację typu punkt-punkt, punkt-wiele lub wiele-wiele za pomocą protokołu UDP, co jest szybkie i wydajne
  • Port szeregowy/CAN obsługuje tryb klienta/serwera TCP, nawiązuje połączenie za pomocą protokołu TCP, zapewnia niezawodną transmisję danych, klient TCP może nawiązać 1 połączenie, serwer TCP może nawiązać do 4 połączeń
  • Port szeregowy obsługuje szybkość transmisji 600bps-115200bps
  • Wsparcie różnorodnych mechanizmów podwykonawstwa w celu realizacji portu CAN/szeregowego do Ethernetu w celu spełnienia bieżących wymagań różnych sieci.
  • CAN obsługuje szybkość transmisji 5 kbps–1000 kbps i umożliwia dostosowanie niektórych efektywnych szybkości transmisji w zakresie 2,5 kbps–1000 kbps
  • CAN obsługuje tryb normalny, tryb pętli zwrotnej i tryb monitorowania, które można wykorzystać odpowiednio do normalnej komunikacji, testowania magistrali i rozwiązywania problemów.
  • Obsługiwane jest filtrowanie identyfikatorów CAN, co umożliwia standardową lub rozszerzoną transmisję ramek z określonym zakresem identyfikatorów
  • Obsługa statystyk wysyłania i odbierania danych przez port szeregowy/CAN
  • Obsługa statystyk portów, które zliczają różne typy ramek danych wysyłanych i odbieranych oraz monitorują ruch w porcie
  • Wsparcie zarządzania gośćmi i administratorami oraz użytkownikami o różnych uprawnieniach
  • Wsparcie aktualizacji urządzeń online i przywracania ustawień fabrycznych
Oprogramowanie
Przełączanie Obsługa konfiguracji portów, takich jak tryb szybkości, tryb dupleksu, kontrola przepływu itp.

Obsługiwane są sieci VLAN portów i sieci VLAN 802.1Q;

Obsługiwane jest ograniczenie szybkości wejścia/wyjścia portu oraz tłumienie burz;

Obsługiwana jest tabela adresów MAC, odebrane i wysłane ramki oraz statystyki całkowitego ruchu;

Obsługa QoS, jakości usług, mapowania priorytetów 802.1P/DSCP/portów, kontroli priorytetów bezwzględnych i względnych;

Szeregowy/CAN Obsługa protokołów UDP, klienta TCP, serwera TCP, multicastu UDP i innych trybów pracy sieciowej;

Statystyki wsparcia dotyczące liczby bajtów wysłanych i odebranych przez porty szeregowe i sieci;

Obsługa trybów pracy CAN, takich jak tryb normalny, tryb monitorowania i tryb pętli zwrotnej;

Obsługa filtrowania identyfikatorów CAN, statystyk ramek CAN;

Nadmierność Obsługa technologii sieci pierścieniowej MW-Ring/MW-RingV2; Obsługa RSTP i zgodność z STP
Multicast Obsługa statycznego wiązania adresów MAC multicast
Konserwacja i zarządzanie Obsługa statycznego adresu IP;

Obsługa dublowania portów i pingowania;

Wsparcie zarządzania użytkownikami o różnych uprawnieniach;

Obsługa ponownego uruchamiania online, przywracania ustawień fabrycznych, aktualizacji systemu, przesyłania/pobierania pliku konfiguracyjnego;

Obsługa ujednoliconego zarządzania oprogramowaniem komputera hosta;

Przełączanie
Przełączanie Przechowuj i przesyłaj dalej
Szerokość pasma płyty montażowej 1.2G
Rozmiar pamięci podręcznej 768kbit
Adres MAC 2 tys.
Interfejs
Port światłowodowy 3 porty światłowodowe 100Base-FX, obsługa złącza SC/FC/ST, tryb pojedynczy/wielomodowy;

Długość fali i odległość transmisji są opcjonalne, a port światłowodowy 1 i port światłowodowy 2 obsługują funkcję obejścia

Port miedziany 2*10/100Base-T(X) port RJ45 100M z automatycznym wykrywaniem, obsługa pełnego/półdupleksowego, auto MDI/MDI-X
Port CAN Typ interfejsu: 2 porty CAN są opcjonalne

Sygnały interfejsu: CANH, CANL, GND

Szybkość transmisji: 5kbps-1000kbps

Połączenie: 6-stykowe, rozstaw 3,81 mm, z blokowanymi zaciskami

Rezystor końcowy: Wbudowany rezystor końcowy 120Ω, który można ustawić za pomocą zworki;

Napięcie izolacji: 1,5 kVDC

Port szeregowy Typ interfejsu: 2 porty RS485 są opcjonalne

Sygnały interfejsu: A, B, GND

Szybkość transmisji: 600bps-115200bps

Bity danych: 7 bitów, 8 bitów

Bity stopu: 1 bit, 2 bity

Cyfry kontrolne: Brak, Kontrolka nieparzysta, Kontrolka parzysta, Znak, Spacja

Połączenie: 6-stykowe, rozstaw 3,81 mm, z blokowanymi zaciskami

Rezystor końcowy: Wbudowany rezystor końcowy 120Ω, który można ustawić za pomocą zworki

Napięcie izolacji: 1,5 kVDC

Przycisk Przywracanie i resetowanie do ustawień fabrycznych
Wskaźniki Wskaźnik zasilania, wskaźnik działania, wskaźnik portu optycznego, wskaźnik portu szeregowego, wskaźnik błędu CAN, wskaźnik szybkości portu elektrycznego i stanu połączenia/aktywności, obsługa zewnętrznego wskaźnika
Moc
Moc wejściowa Prąd stały 6-32 V
Pełne obciążenie Zużycie energii <3,5 W przy 12 V DC
Metoda połączenia Bloki zaciskowe blokujące 2-pozycyjne o rozstawie 5,08 mm
Ochrona zasilania Zabezpieczenie przed odwrotnym podłączeniem i przetężeniem
Mechaniczny
Wymiary 114×90×35,6 mm (bez interfejsów)
Instalacje Instalacja wbudowana
Waga 0,23 kg
Środowisko pracy
Temperatura pracy -40℃~+75℃
Temperatura przechowywania -40℃~+85℃
Wilgotność względna 5%~95% (bez kondensacji)
Standard branżowy
Kompatybilność elektromagnetyczna IEC 61000-4-5 (przepięcia): Poziom 2

※Port sieciowy obsługuje ochronę przeciwprzepięciową 6kV

IEC 61000-4-4(EFT): Poziom 3



Karta katalogowa CES5105BP

Wersja Aktualizacja Pobierać
Wersja 1.0 2025-03-03
PDF
(301,20 KB)
Model standardowy Port światłowodowy 100M Port miedziany 100M MÓC RS485 Napięcie wejściowe
CES5105BP-2TS-S-SC20-2CAN 2 3 2 Prąd stały 6~32 V
CES5105BP-2TS-S-SC20-2D485 2
