Wyjaśnienie projektu sieci pierścieniowej światłowodowej: topologie, diagramy i rozważania dotyczące przełączników

W środowiskach sieciowych przemysłowych i misyjnych o znaczeniu krytycznym niezawodna komunikacja jest nie do negocjacji. Pojedynczy punkt awarii może zakłócić działanie, zwłaszcza gdy infrastruktura opiera się na dalekosiężnych lub rozproszonych łączach światłowodowych. Dlatego projektowanie sieci pierścieniowej światłowodowej stało się podstawowym podejściem do zapewnienia zarówno wydajności, jak i redundancji.

W tym przewodniku znajdziesz wszystkie informacje, które musisz znać na temat sieci pierścieniowych światłowodowych — od podstawowych koncepcji po diagramy topologii i najważniejsze protokoły.

Czym jest sieć pierścieniowa światłowodowa?

Sieć pierścieniowa światłowodowa to fizyczna lub logiczna topologia sieci, w której urządzenia (zwykle przełączniki) są połączone w zamkniętej pętli za pomocą kabli światłowodowych. Każdy węzeł jest połączony z dwoma innymi węzłami, tworząc strukturę przypominającą pierścień.

Ta konstrukcja zapewnia, że dane mogą być przesyłane w obu kierunkach. Jeśli jedno łącze zawiedzie, dane mogą zostać przekierowane w przeciwną stronę, co pomaga utrzymać dostępność sieci.

Dlaczego warto stosować topologię pierścieniową w sieciach światłowodowych?

Chociaż Ethernet nigdy nie został zaprojektowany z myślą o redundancji, aplikacje przemysłowe i korporacyjne często wymagają nieprzerwanej komunikacji. To właśnie tutaj topologia pierścieniowa błyszczy.

Zalety sieci pierścieniowej światłowodowej:

  • Ścieżki nadmiarowe: Pozwala uniknąć przestojów spowodowanych zerwaniem światłowodu lub awarią przełącznika.
  • Szybsze przełączanie awaryjne: Istotne w systemach SCADA, inteligentnych sieciach energetycznych, nadzorze i innych środowiskach czasu rzeczywistego.
  • Skalowalność: Łatwe dodawanie nowych urządzeń do pierścienia.

Jednak utworzenie fizycznego pierścienia stwarza potencjał dla burz rozgłoszeniowych, w których dane krążą bez końca — powodując awarie sieci. Aby sobie z tym poradzić, wdrażane są protokoły ochrony pierścienia.

Zasady projektowania sieci pierścieniowych światłowodowych

Projektowanie sieci pierścieniowej światłowodowej nie polega tylko na łączeniu przełączników w pętli. Dobry projekt powinien:

  • Unikaj pojedynczych punktów awarii
  • Wybierz odpowiednie protokoły ochrony
  • Zapewnij szybką konwergencję (czas odzyskiwania)
  • Dopasuj skalę i złożoność sieci

Sieci pierścieniowe światłowodowe są powszechnie stosowane w automatyce przemysłowej, systemach energetycznych i użyteczności publicznej, systemach komunikacji kolejowej oraz dużych infrastrukturach szkieletowych kampusów lub obiektów, gdzie niezawodność i czas sprawności mają kluczowe znaczenie.

Przykłady diagramów sieci pierścieniowych światłowodowych

Poniżej znajdują się uproszczone schematy sieci pierścieniowych światłowodowych ilustrujące typowe układy.

Pojedynczy pierścień
Jest to najbardziej podstawowa topologia pierścieniowa, utworzona przez połączenie trzech lub więcej przełączników w zamkniętej pętli za pomocą światłowodów. Dane mogą płynąć w obu kierunkach, co pozwala sieci na szybkie odzyskanie sprawności w przypadku awarii łącza. Jest szeroko stosowana w mniejszych systemach przemysłowych lub jako szkielet sieci strefowej.

pojedynczy pierścień

Pojedyncze urządzenie, wiele pierścieni
W tej konfiguracji pojedynczy centralny przełącznik uczestniczy w wielu niezależnych sieciach pierścieniowych, z których każda jest utworzona z innymi przełącznikami. Pierścienie te mogą obsługiwać różne działy lub podsystemy, jednocześnie współdzieląc ten sam przełącznik główny. Zwiększa to wykorzystanie portu i centralizuje kontrolę bez scalania ścieżek danych.

pojedyncze urządzenie wiele pierścieni

Sprzęgło pierścieniowe
Dwie oddzielne sieci pierścieniowe są połączone za pomocą przełącznika sprzęgającego lub zestawu przełączników. Każdy pierścień zachowuje własną redundancję, ale sprzęganie umożliwia selektywną wymianę danych między nimi. Ta metoda jest przydatna przy rozszerzaniu zasięgu na różne budynki lub strefy operacyjne, przy jednoczesnym zachowaniu segmentacji ruchu.

sprzęgło pierścieniowe

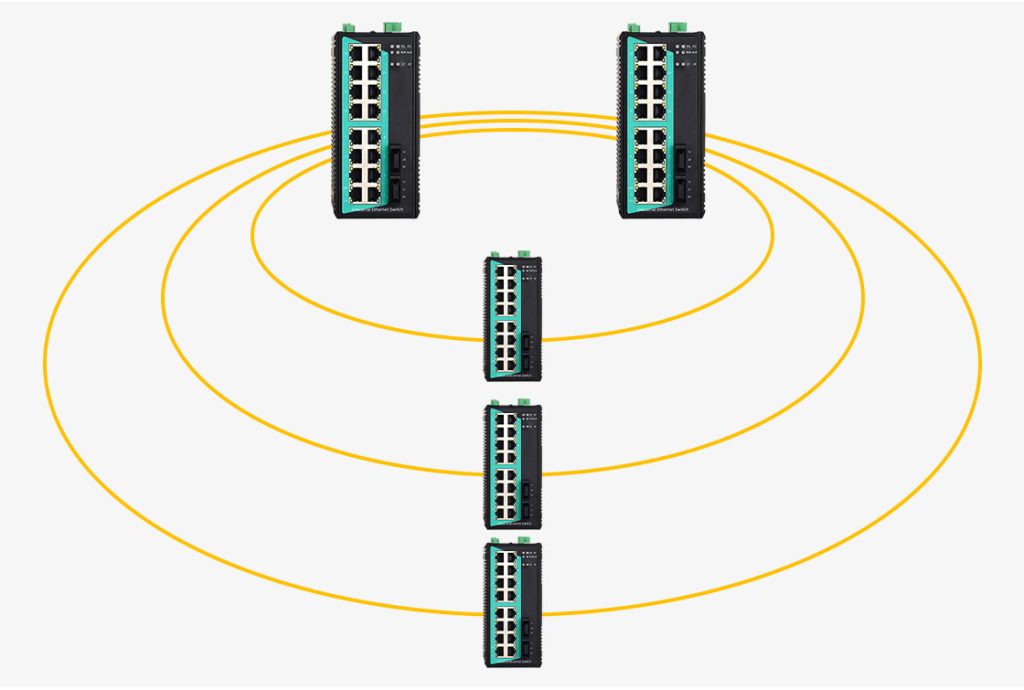

Pierścień styczny
Pierścień wtórny jest podłączony do pierścienia głównego za pomocą pojedynczego przełącznika, jak linia odgałęziona. Służy do rozszerzania łączności sieciowej na pobliskie klastry sprzętu lub podsieci bez ich pełnej integracji z pierścieniem głównym. Ta konstrukcja oferuje częściową redundancję i jest często spotykana w rozproszonych aplikacjach terenowych.

pierścień styczny

Przecinający się pierścień
Wiele pierścieni współdzieli dwa lub więcej wspólnych przełączników, tworząc strukturę przypominającą siatkę. Ta topologia obsługuje sieci o dużej skali i wysokiej dostępności, w których różne obszary operacyjne wymagają lokalnej redundancji, ale także połączeń. Jest często wdrażana w sieciach energetycznych, systemach transportowych i złożonych parkach przemysłowych.

przecinający się pierścień

Protokół ochrony sieci Common Ring

Bez mechanizmów ochronnych topologia pierścienia może powodować nieskończone pętle. Porównajmy popularne protokoły ochrony pierścienia używane z przełączniki światłowodowe:

ProtokółZaletyOgraniczenia
STP / RSTP / MSTPStandard IEEE; niezależny od dostawcy; działa w każdej sieci warstwy 2Wolniejsza konwergencja, zwłaszcza w dużych sieciach
ERP (G.8032)Standard ITU-T; szybka konwergencja; obsługuje złożone topologie, takie jak wiele pierścieniWymaga zaplanowanej topologii i bardziej złożonej konfiguracji
Pierścień MWZastrzeżone szybkie odzyskiwanie; zoptymalizowane dla sieci przemysłowychOgraniczone do sprzętu tego samego dostawcy (nie współpracuje z innymi markami)

O MW-Ring (zastrzeżony protokół Fast Ring)

MW-Ring to protokół opracowany przez naszą firmę specjalnie dla wysoce niezawodnych sieci sterowania przemysłowego. Umożliwia:

  • Szybkie odzyskiwanie danych w przypadku zerwania łącza
  • Nadmiarowe łącza pierścieniowe z automatycznym przełączaniem awaryjnym
  • Prosta konfiguracja dla wyznaczonych portów pierścieniowych

Idealnie sprawdza się w sytuacjach, w których szybkie odzyskiwanie danych i prosta konfiguracja są ważniejsze niż kompatybilność z produktami różnych dostawców.

Wybór przełączników sieciowych pierścieniowych dla topologii światłowodowej

Przełącznik sieciowy pierścieniowy to przełącznik zdolny do tworzenia lub uczestniczenia w topologiach pierścieniowych przy użyciu zgodnych protokołów. Oto, na co należy zwrócić uwagę:

Główne cechy:

  • Obsługa protokołów STP, RSTP, ERPS lub zastrzeżonych protokołów pierścieniowych, takich jak MW-Ring
  • Porty światłowodowe (SFP lub światłowód stały)
  • Konstrukcja klasy przemysłowej (temperatura, wibracje itp.)
  • Formaty do montażu na szynie DIN lub w szafie rack

Jeśli Twoja aplikacja obejmuje trudne warunki środowiskowe lub automatyzację przemysłową, priorytetem powinny być wytrzymałe, przełączniki zarządzane ze wsparciem redundantnego pierścienia.

Wnioski: Osiągnij odporną sieć dzięki projektowi pierścienia światłowodowego

Niezależnie od tego, czy planujesz sieć na poziomie fabryki, czy też szkielet światłowodowy na skalę metra, odpowiednio zaprojektowana sieć pierścieniowa światłowodowa zapewnia ciągłość komunikacji. Połącz odpowiednią topologię z niezawodnymi przełącznikami i sprawdzonymi protokołami pierścieniowymi, aby zbudować odporny system.

Potrzebujesz pomocy w wyborze odpowiednich przełączników sieciowych?
👉 Skontaktuj się z naszym zespołem lub odkryj nasze linia produktów przełączników przemysłowych do obsługi topologii pierścienia światłowodowego.
