CJ-8DI8DO-MN

NPN-type 8-poorts DI en 8-poorts DO geïntegreerde externe I/O-controller

Ondersteunt 2x100M koperpoorten, 8xDI-ingangen en 8xDO-uitgangen
Ondersteunt het Modbus TCP-protocol en kan op afstand de DI-kanaalstatus verzamelen en de DO-kanaalstatus regelen via het Modbus TCP-masterstation
Ondersteunt meerdere Modbus-functiecodebewerkingen, DI ondersteunt 02/03/04-functiecodes, DO ondersteunt 01/03/05/06/15/16-functiecodes
Ondersteunt DI-ingangsfiltering en ingangsbehoud, wat helpt de signaalstabiliteit en nauwkeurigheid te garanderen
Ondersteunt meerdere configuratiesoftwareverbindingen om de I/O-punten van de PLC-controller uit te breiden
Ondersteunt DC9~36V-voeding en ondersteunt anti-reverse-verbinding
Behuizing van zeer sterke aluminiumlegering, beschermingsgraad IP40
Work in -40℃~+75℃ harsh industrial environment

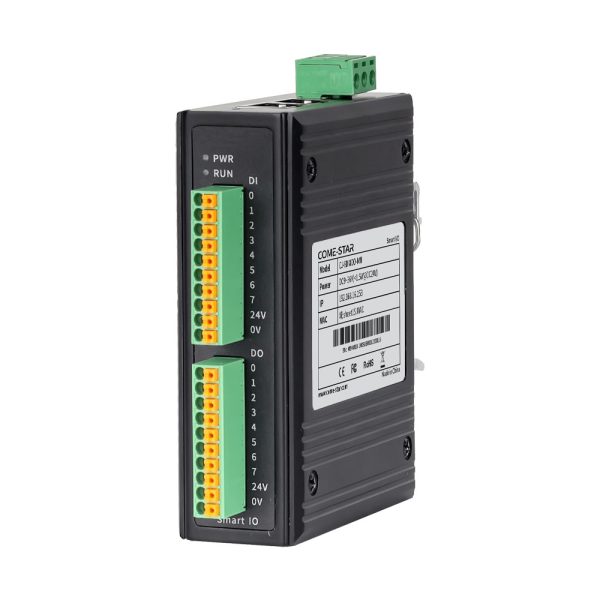

CJ-8DI8DO-MN is a robust remote I/O controller featuring 8 digital inputs (DI) and 8 digital outputs (DO) with PNP configuration, built to support Modbus TCP protocol for real-time monitoring and control over Ethernet networks.

This compact unit comes with dual 100M Ethernet ports, DC9–36V wide-range power input, and DIN rail installation, offering flexible deployment in industrial settings. Designed with a fanless aluminum alloy enclosure, the controller operates reliably in -40℃ to +75℃ temperatures, making it ideal for harsh environments.

Engineered for high reliability, it supports a range of web-based network management features including Modbus TCP configuration, input filtering, DO control with delay and hold, watchdog functions, I/O status monitoring, DHCP, user access management, system logs, and remote firmware upgrades.

With strict EMC, safety, and temperature testing, the CJ-8DI8DO-MN delivers stable and secure performance in applications like smart factories, intelligent transportation, integrated energy systems, and industrial automation.

Software
Beheer	Ondersteunt het Modbus TCP-protocol, maximaal 8 Modbus TCP-masterstations kunnen tegelijkertijd worden aangesloten Ondersteunt Modbus watchdog-tijd, TCP-timer blijft actief Ondersteuning DI-ingangsfiltering, ingangsvasthouden Ondersteuning DO-statuscontrole, herstart hold Ondersteuning van DI- en DO-statusbewaking
Systeembeheer	Ondersteuning voor statische IP, DHCP-client Ondersteuning gebruikerswachtwoord, systeeminformatie Ondersteuning voor netwerklogboekbewaking op afstand van de host Ondersteuning voor online herstarten, fabrieksinstellingen herstellen en apparaatupgrades
Interface

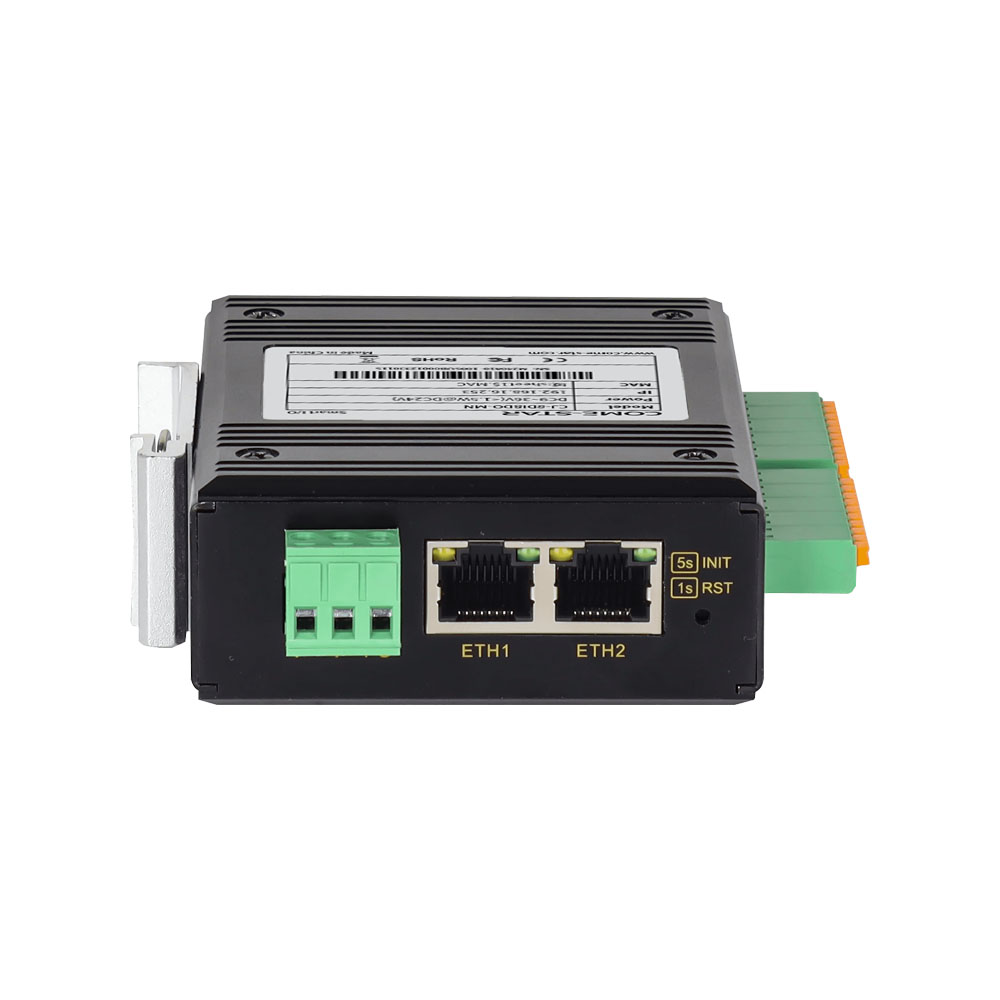

100M koperen poort	2×10/100Base-T(X) adaptieve 100M RJ45 elektrische poorten, ondersteunen full/half duplex, MDI/MDI-X adaptief

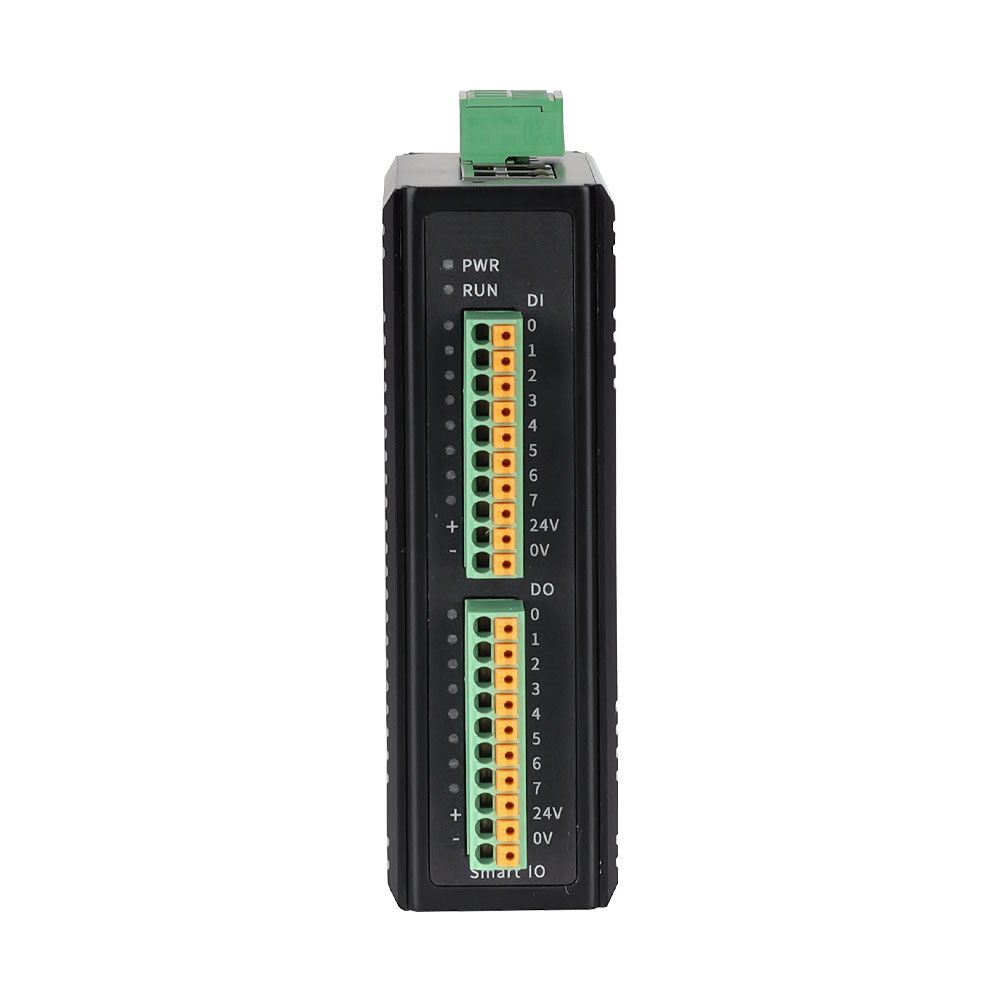

D.I.	Aantal kanalen: 8xDI digitale ingangen Verbindingsmethode: 10-bits 3,5 mm-klemblokken Modbus-functiecode: 02, 03, 04 Nominale spanning: DC24V (DC18~30V) Ingangstype: nat contact NPN (Logisch niveau 0: geen externe stroomtoevoer; Logisch niveau 1: DC0~3V externe stroomtoevoer) Ingangsfiltering: 0~20ms Isolatiebeveiliging: 500VAC (optocoupler-isolatie)
DOEN	Aantal kanalen: 8xDO digitale uitgangen Verbindingsmethode: 10-bits 3,5 mm-aansluiting Modbus-functiecode: 01, 03, 05, 06, 15, 16 Nominale spanning: DC24V (DC18~30V) Uitgangstype: nat contact NPN Nominale stroom: 500 mA (enkel kanaal) Belastingstype: ohmse belasting, inductieve belasting Isolatiebeveiliging: 500VAC (optocoupler-isolatie) Interfacebeveiliging: overspannings-, overstroom- en overbelastingsbeveiliging
Knop	Opnieuw opstarten of fabrieksinstellingen herstellen met één klik
Indicatoren	Stroomindicator, bedrijfsindicator, DI-indicator, DO-indicator, elektrische poortsnelheid en verbindingsstatusindicator
Stroomvoorziening
Stroomverbruik	DC9~36V
Stroomverbruik bij volledige belasting	<1,5W bij 24V gelijkstroom
Verbindingsmethode	3-positie 5,08 mm afstandsaansluiting
Stroombeveiliging	Anti-reverse verbinding
Mechanisch
Afmetingen	102×33×78 (mm) (exclusief rail- en connectorafmetingen)
Installatiemethode	Installatie op standaardrail van 35 mm
Bescherming van de behuizing	Behuizing van zeer sterke aluminiumlegering, beschermingsgraad IP40
Gewicht	Ongeveer 0,27 kg
Werkomgeving
Bedrijfstemperatuur	-40℃~+75℃
Opslagtemperatuur	-40℃~+85℃
Relatieve vochtigheid	5%~95% (geen condensatie)
Industriestandaard
EMC	IEC 61000-4-2 (ESD): Niveau 3 (contactontlading ±6kV, luchtontlading ±8kV) IEC 61000-4-5 (Piekspanning): Niveau 3 (voeding: common mode ±2kV, differentiële mode ±1kV; Ethernet-poort: common mode ±2kV, differentiële modus ±1kV) IEC 61000-4-4 (EFT): Niveau 3 (voeding: ±2kV; Ethernet-poort: ±1kV)
