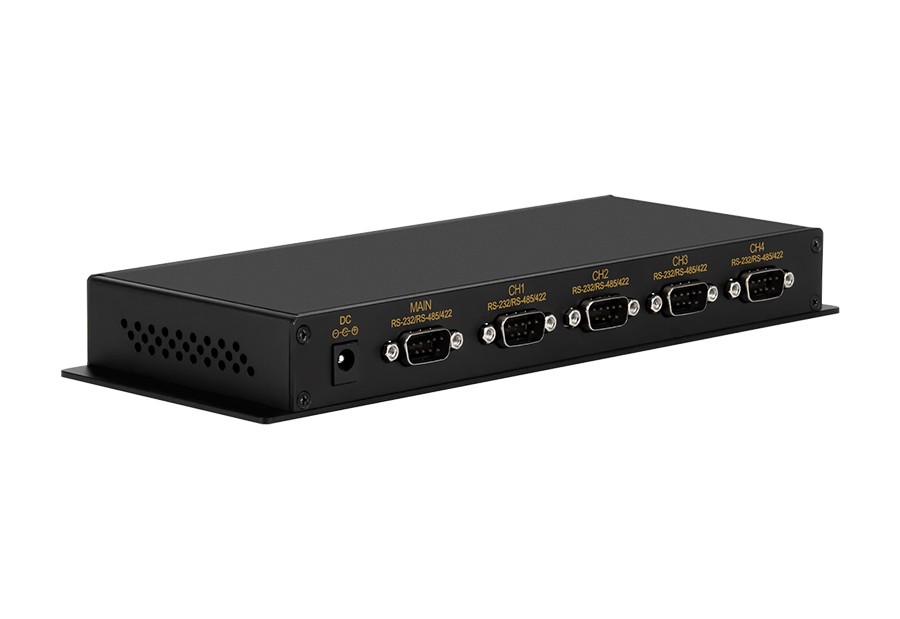

CSE485-HUB4 is a serial port full-isolation hub converter that supports bidirectional transparent conversion between 1xRS232/485/422 master station and 4xRS232/485/422 slave stations. It can improve the RS485 bus structure, increase the load capacity and transmission distance of RS485. It supports DC5V power input and wall-hanging installation method to meet the needs of various industry. It provides a RS-485 star connection mode, which can bring great convenience to network layout. The fanless and low-power hardware design supports a wide temperature range of -40 ℃ to+85 ℃, suitable for various harsh industrial environments. It can be widely used in indoor and outdoor serial field-bus systems.
| Interfaccia | |
| Porta seriale | Standard: conforme agli standard EIA RS232, RS485 e RS422
Numero di porte: 1 stazione master RS232/485/422 e 4 stazioni slave RS232/485/422 Pin del segnale RS232/485/422: TX+, RX+, TX-, RX-, GND, TX, RX Velocità in baud: 300 bps~115200 bps Distanza di comunicazione: 1,2 km (9600 bps), maggiore è la velocità, minore è la distanza Capacità di carico: ogni stazione RS485/422 supporta 128 nodi di polling Controllo direzione: riconoscimento automatico della direzione del flusso dati RS485, inoltro automatico a ritardo zero Metodo di connessione: DB9M Protezione della porta: protezione statica da 15 kV e protezione dai fulmini da 600 W/ms Isolamento ottico: 2,5 kV tra le stazioni master/slave e slave/slave |
| LED di stato | LED di alimentazione, LED di invio dati, LED di ricezione dati |
| Alimentazione elettrica | |
| Potenza in ingresso | DC5V |
| Corrente di lavoro | <2W@CC5V |
| Connessione | Presa circolare CC |
| Caratteristiche fisiche | |
| Dimensioni | 214×92×29 (mm) (incluse le staffe di montaggio) |
| Installazione | Montaggio a parete |
| Peso | Circa 0,5 kg |
| Ambiente di lavoro | |
| Temperatura di esercizio | -40℃~+85℃ |
| Temperatura di conservazione | -40℃~+85℃ |
| Umidità relativa | 5%~95% (senza condensa) |
| Modello standard | Stazione Master RS232/485/422 | Stazione slave RS232/485/422 | Tensione di alimentazione |
| CSE485-HUB4 | 1 | 4 | DC5V |
